随着自动驾驶技术的创新以及环保型电动汽车（EV）的普及，电力驱动正在成为主流。为了应对汽车中电子设备的增加，汽车开发人员必须解决高速数据传输、大电流和高电压等问题，同时还需减小零部件的尺寸和重量，以节省空间。

此外，安装模块数量的增加也意味着大电流在模块外壳内部产生的热量增加，因此使用耐热组件变得越来越重要。

I-PEX拥有大量额定温度为85°C的通用连接器产品以及面向消费类设备的产品，但为了满足汽车领域的需求，我们开发了多款可承受105°C至125°C高温的产品。我们也将继续扩展能够在高温环境下可靠运行的连接器产品阵容。



耐高温连接器推荐产品阵容

---

Product type	Micro-Coaxial Connectors				FPC Connector	RF / Coaxial Connectors<
Product Name	CABLINE®-VS II	CABLINE®-CA II	CABLINE®-CA II PLUS	CABLINE®-UM	CABLINE®-UMF	MHF®-TI
Heat resistance	105℃	105℃	105℃	105℃	105℃	105℃
Pitch	0.5 mm	0.4 mm	0.4 mm	0.4 mm	0.4 mm	-
Height (MAX)	0.95 +/- 0.25 mm	0.95 +/- 0.15mm	0.95 +0.25/-0.15 mm	2.2 +/- 0.15 mm	2.2 +/- 0.15 mm	3.65 mm
Depth	6.7 mm	6.2 mm	6.7 mm	5 mm	5 mm	-

Product type	FPC/FFC Connectors
Product Name	MINIFLEX® 5-BFN II	MINIFLEX® 5-BFN II LK	MINIFLEX® 5-FF	EVAFLEX® 5-VS Type CH	EVAFLEX® 5-SE-G VT	EVAFLEX® 5-SE
Heat resistance	125℃	125℃	125℃＊	105℃	125℃	FFC：85℃ FPC：125℃
Pitch	0.5 mm	0.5 mm	0.5 mm	0.5 mm	0.5 mm	0.5 mm
Height (MAX)	1.0 +/- 0.1mm	1.0 +/- 0.1 mm	2.55 +/- 0.2 mm	1.9 +/- 0.1 mm	6.6 +/- 0.3 mm	2.4 +/- 0.2 mm
Depth	3Actuator Open: 3.0 mm Actuator Close: 3.5 mm	Actuator Open: 3.0 mm Actuator Close: 3.5 mm	7Actuator Open: 6.4 mm Actuator Close: 7.2 mm	4.95 mm	3.9 mm	5.9 mm

Product type	Power Connectors / Terminals
Product Name	ISH®				IARPB®		AP-10	AP-TSS10, AP-LT10
Type	Horizontal	Horizontal Type- Hybrid	Vertical	Wire to Wire	Horizontal	Vertical	Vertical	Vertical
Heat resistance	125℃	125℃	125℃	125℃	125℃	125℃	105℃	125℃
Pitch	2.0 mm	Signal: 2.0 mm Power: 3.8 mm	2.0 mm	2.0 mm	2.5 mm	2.5 mm	-	-
Height (MAX)	Single-row: 7.5 mm max. Double-row: 12.2 mm max.	Double-row: 13.6 mm max.	Double-row: 20.75 mm max.	Single-row: 8.0 mm max. Double-row: 11.7 mm max.	4 mm max.	8.4 mm max.	Receptacle: 11.7 +/- 0.2 mm, Plug (3531-0001-00T): 7.5 +/- 0.1 mm, Plug (3539-0001-45T): 14.5 +/- 0.1 mm	AP-TSS10: 8.0 +/- 0.1 mm AP-LT10: 1.0 +/- 0.1 mm

(*Only Specified Products)



I-PEX高温连接器的特点

---

I-PEX提供耐高温连接器，利用数十年的开发经验和独有的设计技术，专为应对严酷的热环境而设计。这些连接器即使在持续高达125°C的高温应用中，也能保持稳定的电气和机械性能，在汽车和工业设备等严苛的工作条件下依然能够提供卓越的性能。

1)   材料选择

I-PEX精选具有优异加工性能、介电性能、导热性能以及应力松弛特性的材料-即使在高温使用环境下也能保持稳定的弹片特性，并采用能够确保接触一致性的材料。我们的大多数产品采用磷青铜作为接触材料，但对于高温产品，我们也使用合金材料，这种材料在不牺牲铜本身优异的电气和导热性能的前提下，具有更高的强度。（IARPB、AP-TSS10、AP-LT10除外）

 2)   设计

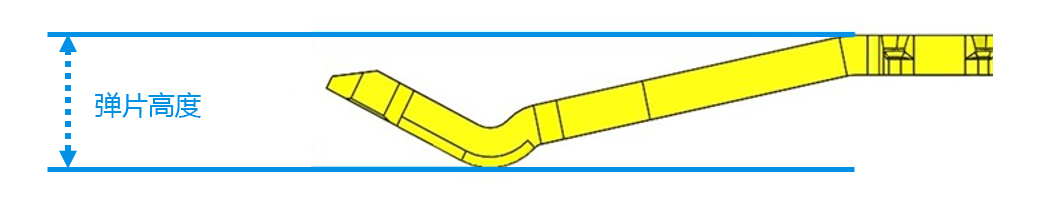

为了确保稳定的电气接触性，端子件与嵌合部件之间必须具备一定的接触压力。我们在接触元件中使用耐高温金属材料，并将其设计为弹片结构，使该结构能够在长时间使用中维持最佳接触力。我们在设计阶段就对弹片特性进行了优化，特别是在连接器反复插拔或因温度变化导致应力松弛的情况下，仍能维持规定的接触力。这样的设计确保了即使在严苛的工作环境下也能实现可靠的接触性能。



3)    可靠性测试

通过采用耐热材料和优化弹片特性的设计，有效抑制了热位移，从而确保了稳定的接触可靠性。因此，I-PEX的产品即使在高达125°C的高温环境下，也能保持一致的性能。我们已进行了汽车应用所需的严格测试，包括温度循环测试（–55°C至+125°C，100个循环）和高温耐久测试（125°C，持续1,000小时），并确认未发现任何异常情况。
※请注意，各连接器的测试条件有所不同。每个产品的详细评估和测试报告可通过以下链接访问。


CABLINE®-VS II	TR-17060-06EN
CABLINE®-CA II	TR-15103-07EN
CABLINE®-CA II PLUS	TR-16075-02EN
CABLINE®-UM	TR-18067-09EN
MHF®-TI	TR-20007-03EN



MINIFLEX® 5-BFN II	TR-12124-06EN
MINIFLEX® 5-BFN II LK	TR-14132-07EN
MINIFLEX® 5-FF	TR-14129-08EN
EVAFLEX® 5-VS Type CH	TR-16039-04EN
EVAFLEX® 5-SE-G VT	TR-17100-03EN
EVAFLEX® 5-SE	TR-10048-10EN



ISH® Horizontal	Microsoft Word - STR-23002 ISH CONNECTOR(NORMAL LOCK) TestReport_Rev.0
ISH® Horizontal Type-Hybrid	Microsoft Word - STR-23015_ISH HYBRID CONNECTOR(NORMAL LOCK)_TestReport_Rev.0
ISH® Vertical	Microsoft Word - STR-23004 ISH・ISHV CONNECTOR LV214Test Report Rev.0
ISH® Wire to Wire	Microsoft Word - STR-23003_ISH INLINE CONNECTER_TestReport_Rev.0



IARPB® Horizontal	TR-25025-02EN(STR-24002-02EN)
IARPB® Vertical



AP-10	TR-19063-04EN
AP-TSS10 AP-LT10	TR-23036-02EN

可靠性测试设施

I-PEX引进了多种高温测试设备，用于评估连接器在高温环境下的耐久性和可靠性。这些设备可以在严苛的使用条件下进行评估，例如因温度变化导致的性能变化、材料老化以及接触电阻的稳定性。

快速率热循环试验箱 *高低温耐久性测试 *温湿度耐久性测试 工作温度：-85～＋180℃	热冲击试验箱 *热冲击试验 *热循环试验 工作温度范围： 高温区 +60℃～+200℃ 低温区 -70℃～-0℃
紧凑型热冲击箱 *热冲击测试 工作温度：-65℃ ~200℃	接触电阻测量系统 * 10mΩ ~ 1000MΩ范围（12级）

通过使用这些设备，可以按照包括 MIL 和 IEC 规范在内的多种国际标准进行可靠性评估测试。这些测试不仅支持量产产品的质量保证，也支持新产品开发过程中的设计验证。



概述

针对“耐高温”这一关键要素，I-PEX提供了种类丰富的连接器产品阵容，即使在高温环境下也能保持稳定的电气连接性能。我们将持续推进一体化开发流程，结合材料研究、热分析与评估方法，以满足高温环境下的严苛需求，并为客户的多样化需求提供强有力的支持。
