CABLINE-CA II Product Image
全屏蔽设计带机械锁扣,高速伝送対応(32 Gbps/lane), 0.4 mm 间距, 水平插拔款的极细同轴连接器

    ZenShield® 的全屏蔽设计和多点接地结构,EMC 解决方案的理想选择

    机械式锁扣罩防止连接器不完全嵌合及脱落

    高速率传输, 32Gbps/lane应用的理想之选

*操作方法请参考"如何嵌合和拔出"视频。

Contact Pitch:
0.4 (mm)
嵌合类型:
水平
Height:
1.1 max. (mm)
可提供Pin数:
20 30 40 50
Micro-Coaxial Cable:
AWG 38 AWG 40 AWG 42 AWG 44 AWG 46
Twinaxial Cable:
AWG 40 AWG 42
Discrete Cable:
AWG 34 AWG 36 AWG 38 AWG 39 AWG 40 AWG 42 AWG 44 AWG 46
Current rating:
0.1A AC/DC [AWG #44] per contact/up to 50 contacts 0.24A AC/DC [AWG #42] per contact/up to 50 contacts 0.3A AC/DC [AWG #40] per contact/up to 50 contacts 0.5A AC/DC [AWG #38] per contact/up to 18 contacts 0.8A AC/DC [AWG #36] per contact/up to 6 contacts 1.0A AC/DC [AWG #34] per contact/up to 6 contacts

下载


ZenShield® 的全屏蔽设计和多点接地结构,EMC 解决方案的理想选择

    普通型连接器 ZenShield® 全屏蔽式连接器
CABLINE-CA_II_FAB1-1.jpg CABLINE-CA_II_FAB1-2.jpg

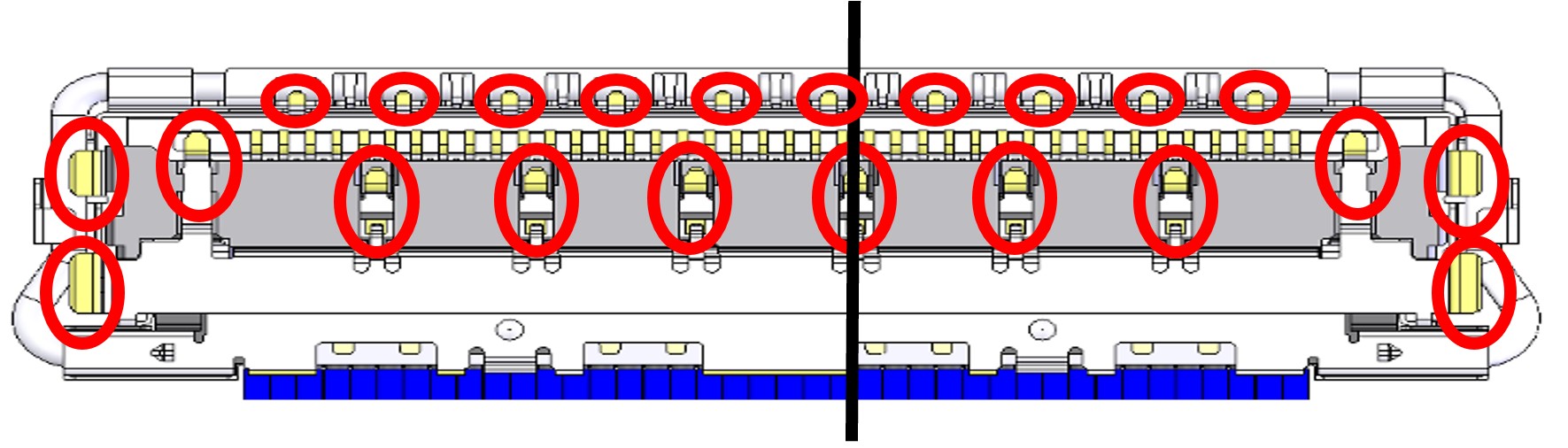

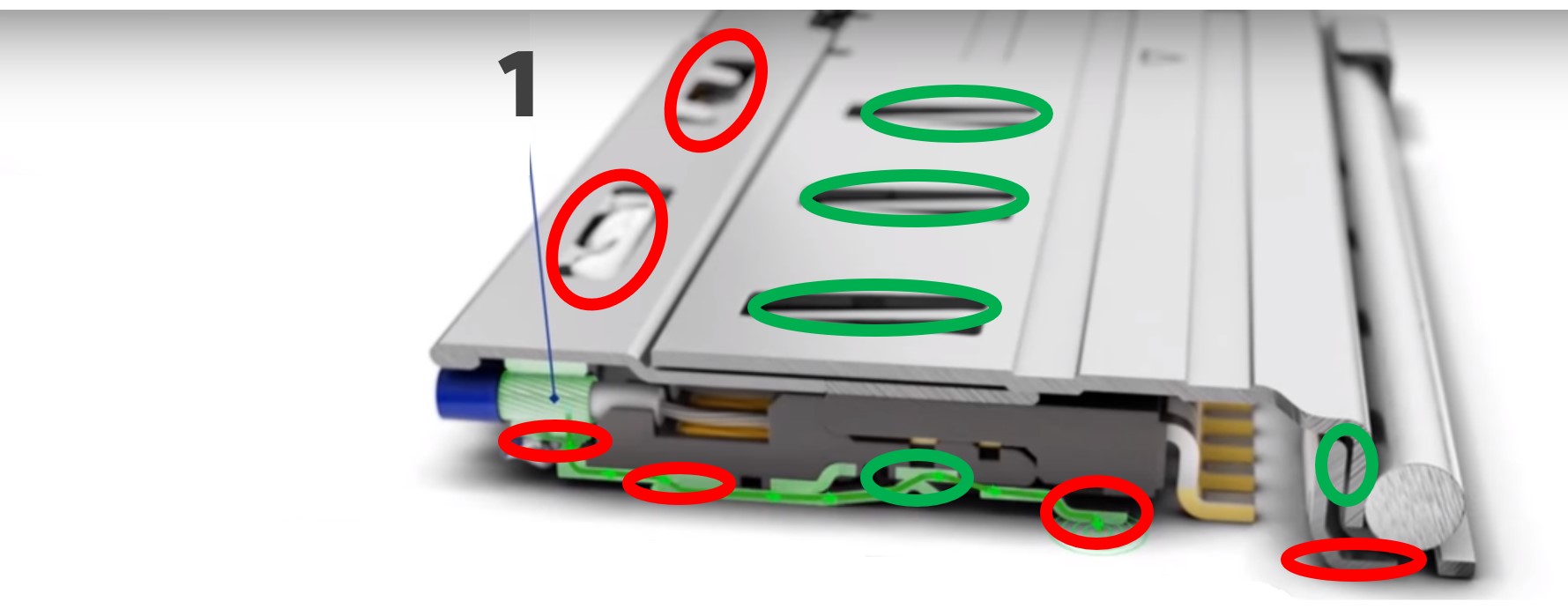

1. Grounding path

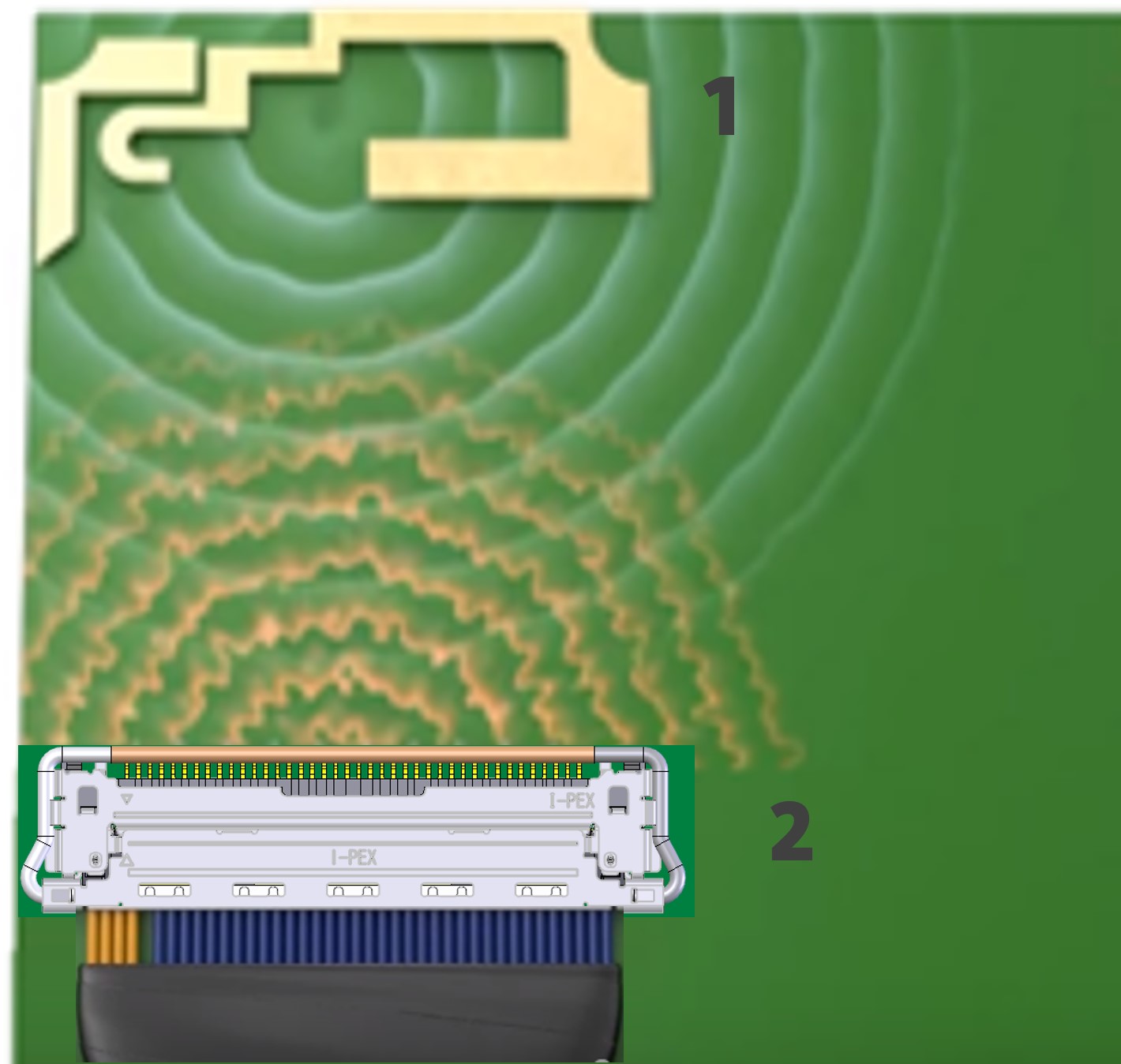

CABLINE-CA_II_FAB1-3.jpg CABLINE-CA_II_FAB1-4.jpg

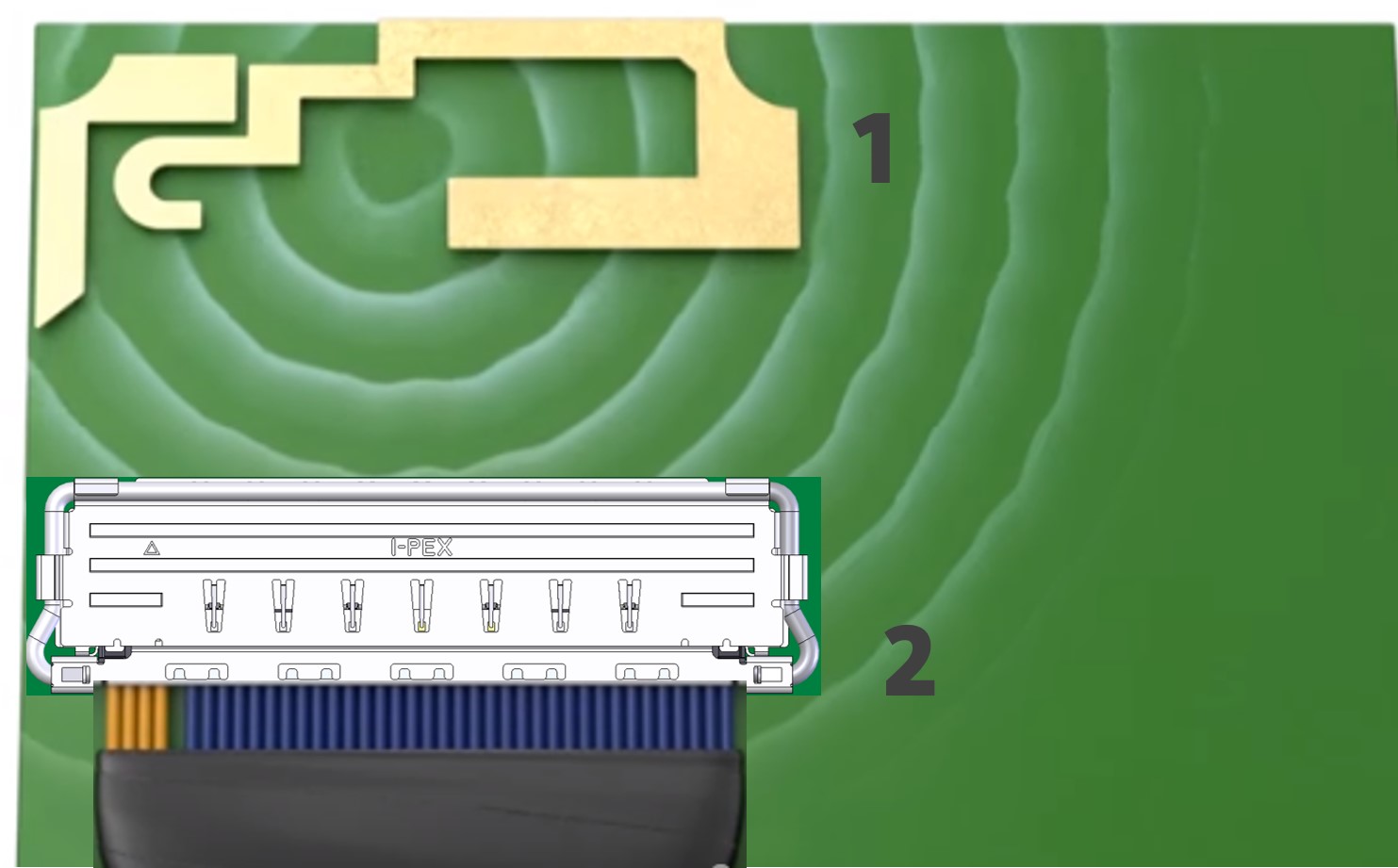

连接器可以放置于
更靠近天线的位置
底部视图
CABLINE-VS_II_FAB1-5.jpg焊接点
1. Wi-Fi 天线

CABLINE-VS_II_FAB1-6.jpg机械式触点
2. 高速数据传输

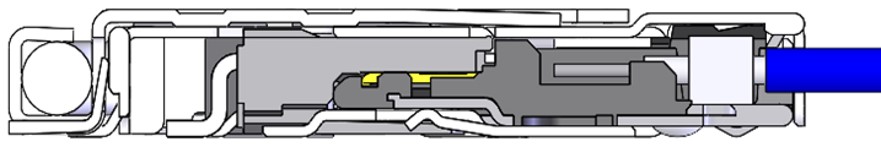

机械式锁扣罩防止连接器不完全嵌合及脱落

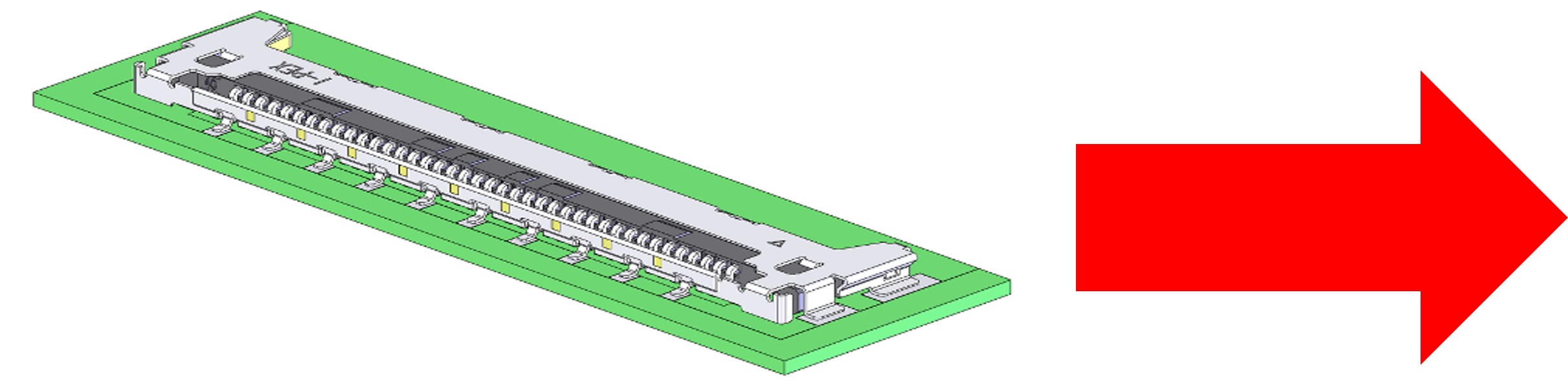

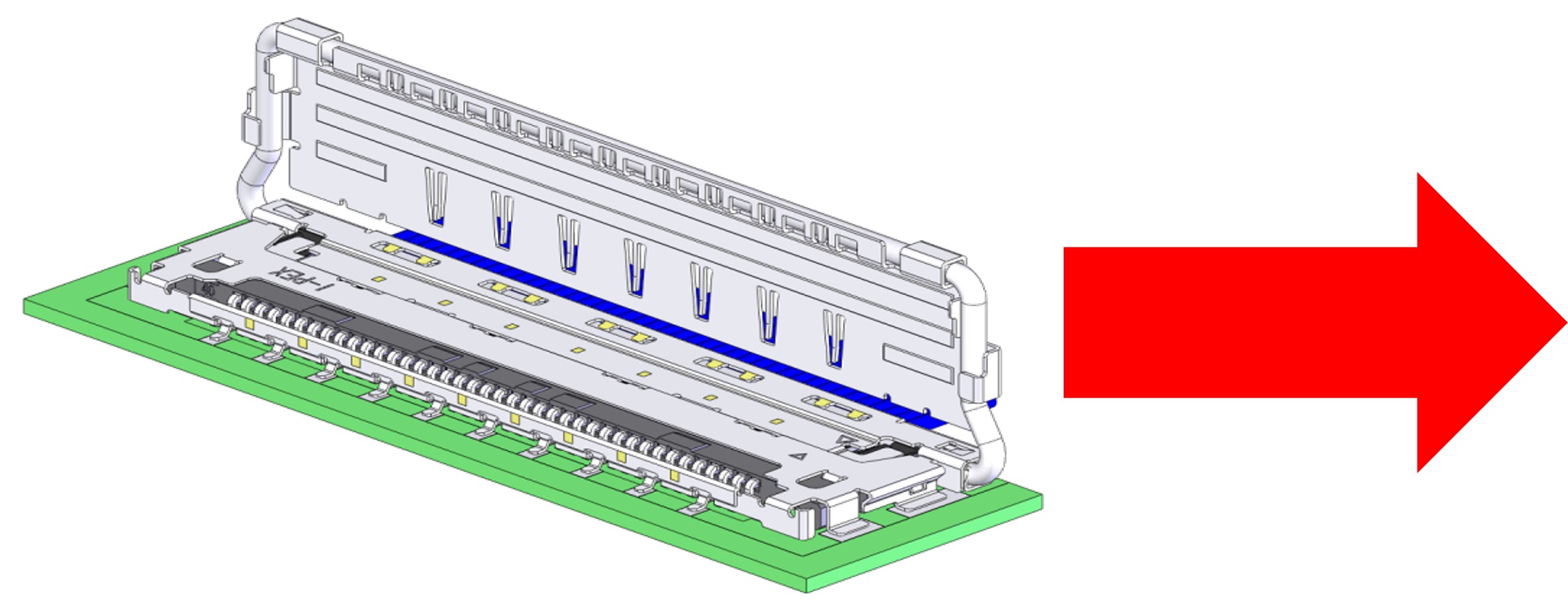

插入

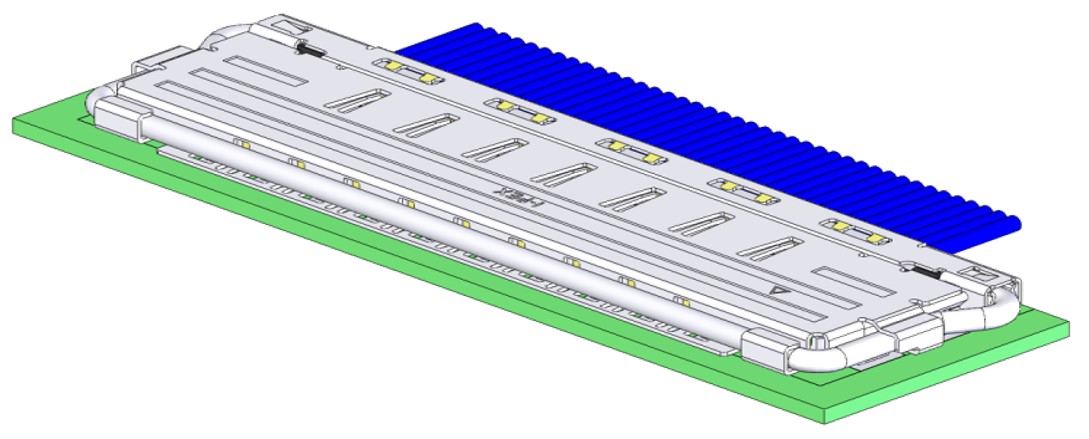

 上锁

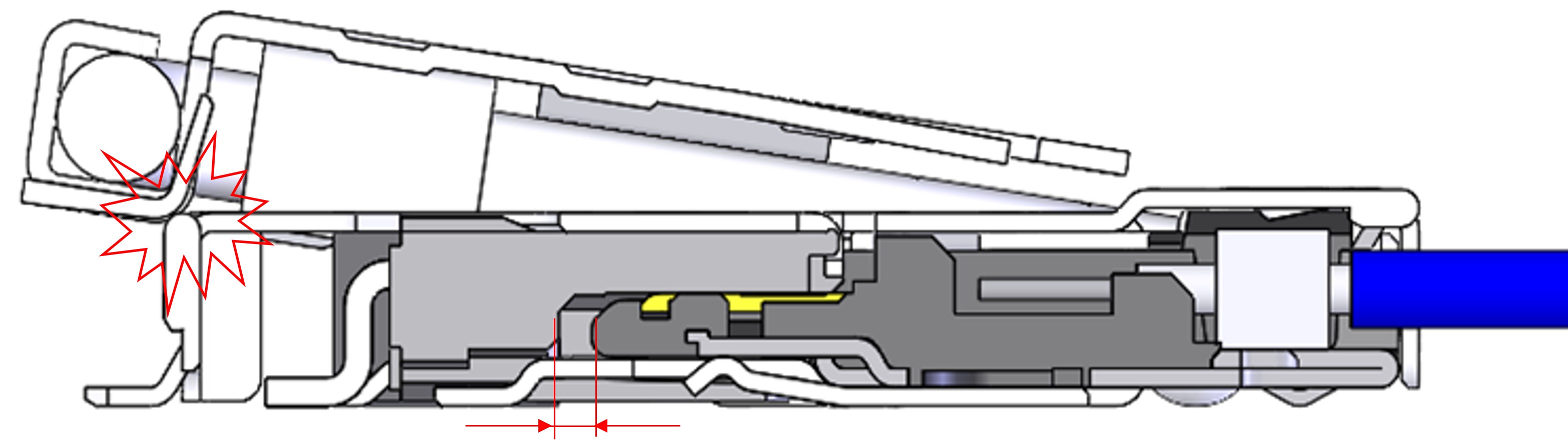

无法上锁 只有当完全插入后,SHELL才能上锁
插入不到位
完全插入



高速率传输, 32Gbps/lane应用的理想之选

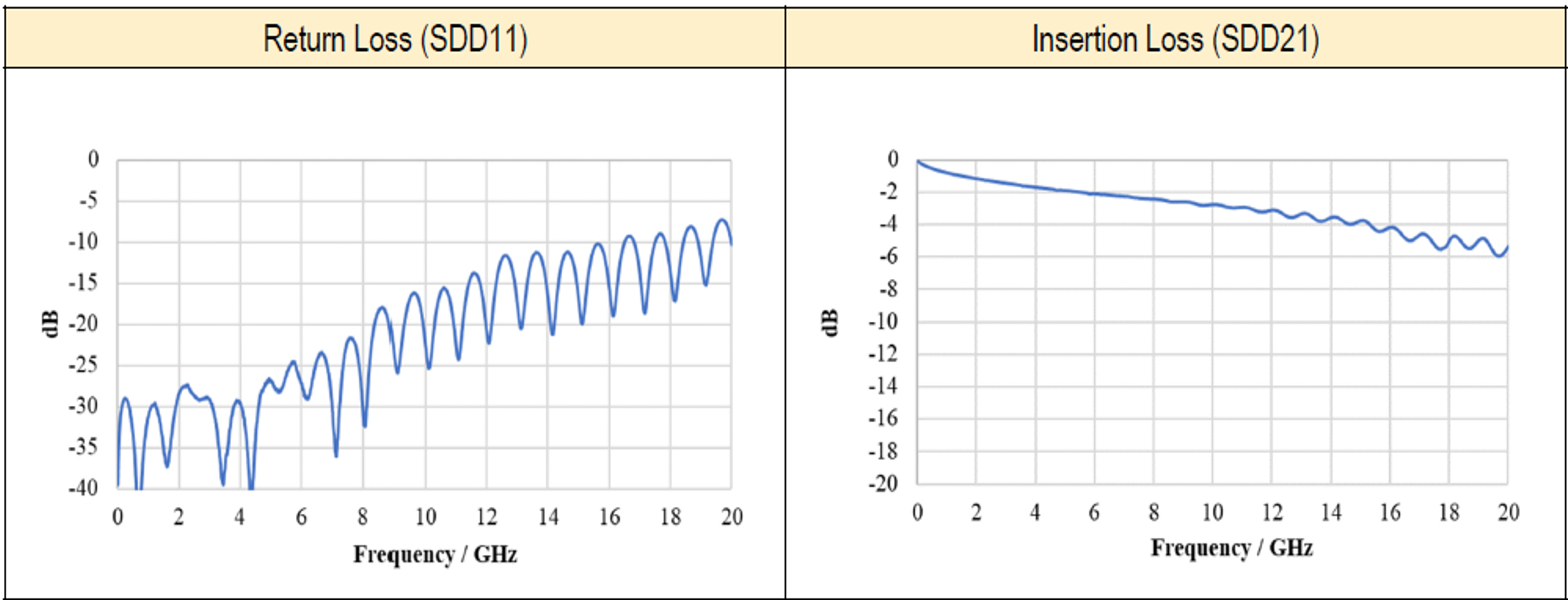

Measurement results

Connector
: CABLINE-CA II 40P
Cable : Micro-coaxial cable
AWG #40, 45ohm , Length : 100mm
Pin Assignment : GSSGSSG

CABLINE-CA II FAB3 ALL




Transmission Speed(Reference Only) 5 Gbps/Lane NRZ
Contact Pitch
0.4 (mm)
嵌合类型
水平
Height
1.1 max. (mm)
Available Pin Counts
20 30 40 50
Depth
6.2 mm
Width Formula
6.95+(0.4*?p)
Micro-Coaxial Cable
AWG 38 AWG 40 AWG 42 AWG 44 AWG 46
Discrete Cable
AWG 34 AWG 36 AWG 38 AWG 39 AWG 40 AWG 42 AWG 44 AWG 46
Shielded FPC / FFC
No
Current rating
0.1A AC/DC [AWG #44] per contact/up to 50 contacts 0.24A AC/DC [AWG #42] per contact/up to 50 contacts 0.3A AC/DC [AWG #40] per contact/up to 50 contacts 0.5A AC/DC [AWG #38] per contact/up to 18 contacts 0.8A AC/DC [AWG #36] per contact/up to 6 contacts 1.0A AC/DC [AWG #34] per contact/up to 6 contacts
Applicable Standards (Reference Only)
USB4 (20 Gbps/Lane) Thunderbolt 4 (20Gbps/Lane) USB3.1 Gen2 (10 Gbps/Lane) USB3.1 Gen1 (5 Gbps/Lane) eDP HBR3 (8.1 Gbps/Lane) eDP HBR2 (5.4 Gbps/Lane) eDP (2.7 Gbps/Lane) HDMI 2.0 (6 Gbps/Lane) V-By-One HS 1.4 (4 Gbps/Lane) MiPi standards
Full EMI Shielding (ZenShield®)
Yes
Mechanical lock
Yes
Automotive Standards LV214 (50P tested. PG17 Dynamic Loading evaluation passed)

推荐料号

若列表中查询不到您要查找的料号,请使用调查表询问



DIAGRAMS_CABLINE-CA_II



CABLINE-CA II RECOMMENDED PART NUMBERS

CABLINE-CA II plug cable assembly 30pin 20679-030T-01 228.57
CABLINE-CA II plug cable assembly 40pin 20679-040T-01 332.725
CABLINE-CA II plug cable assembly 50pin 20679-050T-01 325.657
CABLINE-CA II plug housing 20pin 20680-020T-01 43.655
CABLINE-CA II plug housing 30pin 20680-030T-01 59.12
CABLINE-CA II plug housing 40pin 20680-040T-01 131.66
CABLINE-CA II plug housing 50pin 20680-050T-01 91.053
CABLINE-CA II plug shell 20pin 3204-0201 24.622
CABLINE-CA II plug shell 30pin 3204-0301 31.72
CABLINE-CA II plug shell 40pin 3204-0401 39.453
CABLINE-CA II plug shell 50pin 3204-0501 46.577
CABLINE-CA II plug lock bar 20pin 20681-020T-01 113.322
CABLINE-CA II plug lock bar 30pin 20681-030T-01 137.73
CABLINE-CA II plug lock bar 40pin 20681-040T-01 161.612
CABLINE-CA II plug lock bar 50pin 20681-050T-01 188.027
CABLINE-CA II receptacle 20pin 20682-020E-02 73.77
CABLINE-CA II receptacle 30pin 20682-030E-02 95.565
CABLINE-CA II receptacle 40pin 20682-040E-02 119.58
CABLINE-CA II receptacle 50pin 20682-050E-02 139.46



CABLINE-CA II SAMPLE HARNESS FOR EVALUATION PART NUMBERS

Part Number Description Part Number Weight (mg)
CABLINE-CA II harness 30pin micro-coaxial 40AWG L=100mm 82287-100B-02-D -
CABLINE-CA II harness 30pin micro-coaxial 40AWG L=200mm 81461-100B-02-D 2646.5
CABLINE-CA II harness 30pin micro-coaxial 40AWG L=300mm 82288-100B-02-D -
CABLINE-CA II harness 40pin micro-coaxial 40AWG L=200mm 81462-100B-02-D 3489.4
CABLINE-CA II harness 20pin micro-coaxial 40AWG L=200mm 1-N 82435-100B-02-D -
CABLINE-CA II harness 50pin micro-coaxial 40AWG L=200mm 1-N 82436-100B-02-D -



其他料号
请注意:此列表可能包含了暂时还没有可用样品的产品和不再销售的型号。
如您有新的询价,请参考上述推荐的料号。



CABLINE-CA II OTHER PART NUMBERS

Part Number Description Part Number Weight (mg)
CABLINE-CA II plug housing 40pin 20680-040T-01-T -
CABLINE-CA II plug housing 20pin 21067-020T-01 43.655
CABLINE-CA II plug housing 30pin 21067-030T-01 59.120
CABLINE-CA II plug housing 40pin 21067-040T-01 131.660
CABLINE-CA II plug housing 50pin 21067-050T-01 91.053
CABLINE-CA II plug shell A 20pin 3858-0201 24.622
CABLINE-CA II plug shell A 30pin 3858-0301 31.720
CABLINE-CA II plug shell A 40pin 3858-0401 39.453
CABLINE-CA II plug shell A 50pin 3858-0501 46.577
CABLINE-CA II PLUS lock bar 60pin 20789-060T-02-D
CABLINE-CA II plug lock bar 20pin 21068-020T-01 113.322
CABLINE-CA II plug lock bar 30pin 21068-030T-01 137.730
CABLINE-CA II plug lock bar 40pin 21068-040T-01 161.612
CABLINE-CA II plug lock bar 50pin 21068-050T-01 188.027
CABLINE-CA II receptacle 20pin 21095-020E-02 73.770
CABLINE-CA II receptacle 30pin 21095-030E-02 95.565
CABLINE-CA II receptacle 40pin 21095-040E-02 119.580
CABLINE-CA II receptacle 50pin 21095-050E-02 139.460
CABLINE-CA II receptacle 50pin 20682-050E-22
CABLINE-CA II cable assembly 20pin 21066-020T-01 -
CABLINE-CA II cable assembly 30pin 21066-030T-01 -
CABLINE-CA II cable assembly 40pin 21066-040T-01 -
CABLINE-CA II cable assembly 50pin 21066-050T-01 -

SI Test Board with 2.92mm Adapter

Part Number Description Part Number Weight (mg)
SI Test Board for CABLINE-CA II 20pin 91568-020B-001 83947.54
SI Test Board for CABLINE-CA II 30pin 91568-030B-001 83991.13
SI Test Board for CABLINE-CA II 40pin 91568-040B-001 84039.16
SI Test Board for CABLINE-CA II 50pin 91568-050B-001 84078.92
