EMC Shield (ZenShield®)

当设备自身内部数字定时信号或电子元件产生的电磁噪声导致同一系统内其他部件失效时,就会出现第二类问题。这就是所谓的系统内EMC(电磁兼容性)问题。对于那些必须开发高性能、手持或便携式电子设备的工程师来说,安装高密度电子元件常常会让他们头疼。I-PEX提供多种EMC屏蔽连接器(ZenShield®),以满足各种应用和设计条件。

ZenShield

Micro-Coaxial Connectors

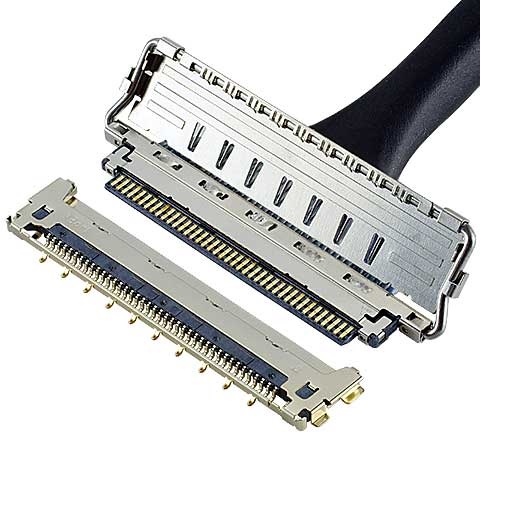

CABLINE®-CA II

CABLINE-CA II0.4 mm 间距, 水平插拔(超薄型);带 EMI 屏蔽罩和机械锁扣的极细同轴连接器
嵌合高度 (mm): 1.10 max.

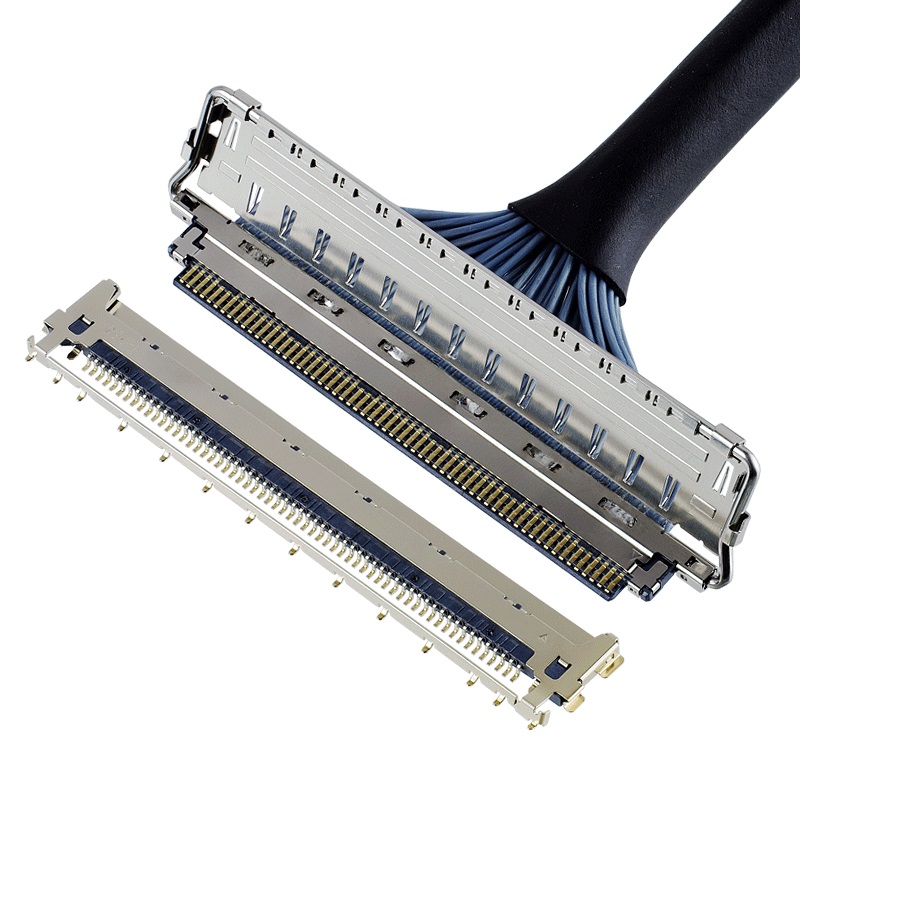

CABLINE®-CA II PLUS

CABLINE-CA II PLUS

0.4 mm 间距, 水平对插款极细同轴线连接器,带EMC屏蔽罩和机械锁扣 (较大空间款)
嵌合高度 (mm): 1.20 max.

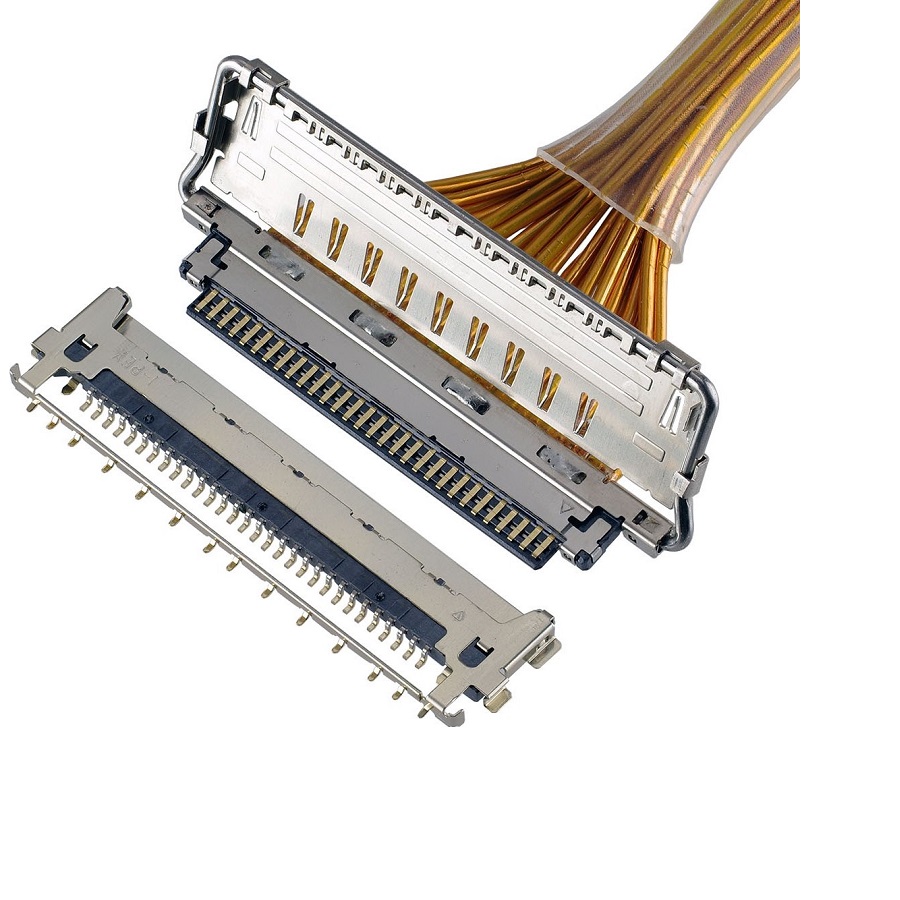

CABLINE®-VS II

CABLINE-VS II

0.5 mm 间距, 水平对插方式,带 EMC 屏蔽罩和机械式锁扣的极细同轴线连接器
嵌合高度 (mm): 1.20 max.



CABLINE®-UM

CABLINE-UM

0.4 mm间距, 90度出线垂直插拔款极细同轴线连接器, 带EMC 屏蔽和机械锁扣
嵌合高度 (mm): 2.35 max. (2.20 mm nominal)







RF connector

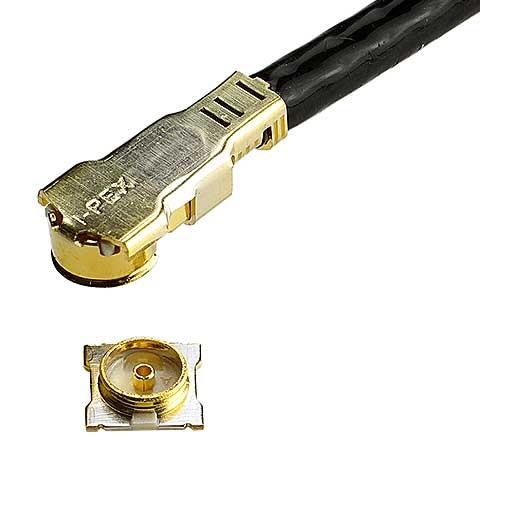

MHF® 7S

MHF 7S

改良的EMC性能,是5G mmWave应用的理想选择,在15GHz频率, 2.0 x 2.0 mm 小尺寸封装的情况下,最大驻波比为1.5
嵌合高度 (mm): 1.10 max.







Board-to-Board (FPC) Connectors

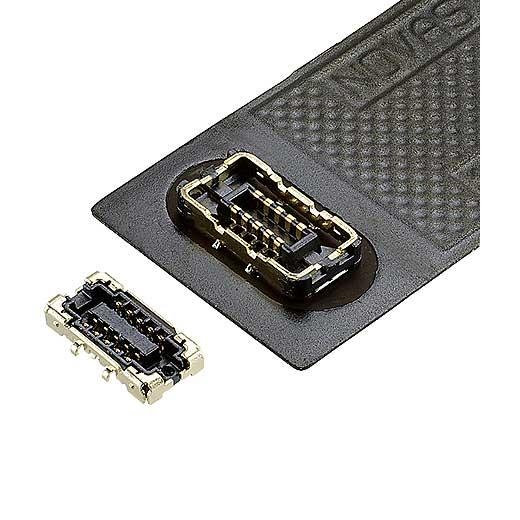

NOVASTACK®35-HDN

NOVASTACK 35-HDN

适用于5G mmWave天线模块和设备,全屏蔽和窄款设计,电源采用科森合金端子,0.35 mm pitch, 高度 0.7 mm
嵌合高度 (mm): 0.75 max. (0.70 mm nominal)





NOVASTACK®35-HDP

NOVASTACK 35-HDP

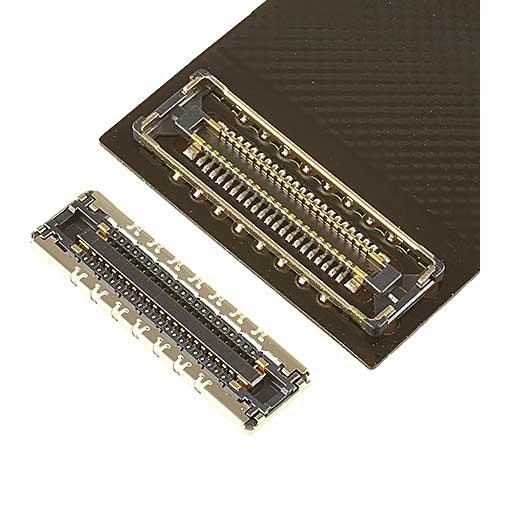

支持高速传输 (20+ Gbps)全屏蔽构造, 带电源端子, 0.35 mm 间距, 高度:0.7 mm嵌合高度 (mm): 0.75 max. (0.70 mm nominal)

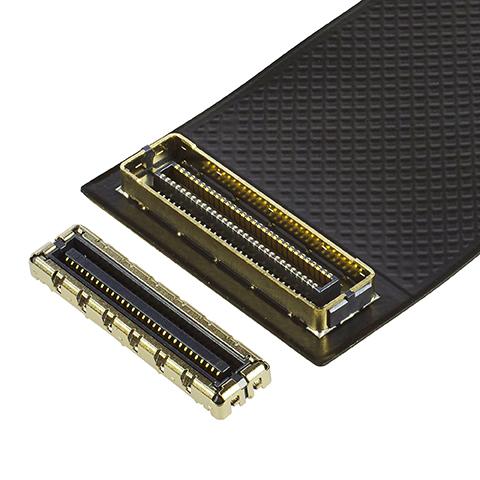

NOVASTACK®35-HDH

NOVASTACK 35-HDH

  高度1.5 mm, 0.35 mm 间距 , 全屏蔽式,高背设计, 高速 20 GHz (≒40 Gbps)/通道传输
  嵌合高度 (mm): 1.60 max. (1.50 mm nominal)







FPC/FFC connectors

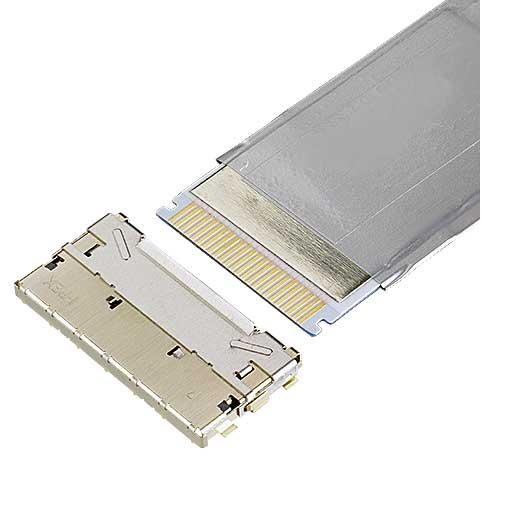

EVAFLEX®5-HD

EVAFLEX 5-HD

全屏蔽,高速数据传输,自动锁扣,水平插拔,0.5 mm间距的带屏蔽的FFC/FPC连接器
嵌合高度 (mm): 2.20 max. (2.00 mm nominal)

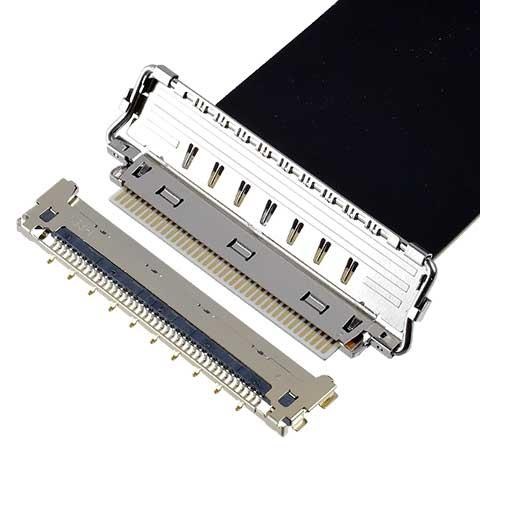

CABLINE®-CA IIF

CABLINE-CA IIF

0.4 mm 间距, 水平对插方式, 带EMI 屏蔽罩和机械式锁扣的FPC 型公座连接器
嵌合高度 (mm): 1.20 max.

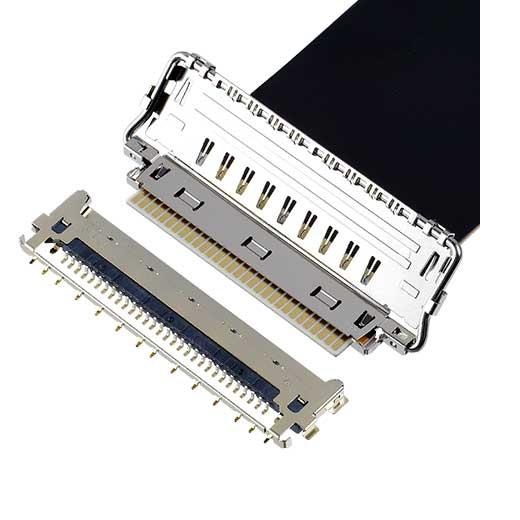

CABLINE®-VS IIF

CABLINE-VS IIF

0.5 mm 间距, 水平对插方式, 带EMI 屏蔽罩和机械式锁扣的FPC 型公座连接器
嵌合高度 (mm): 1.20 max.
