NOVASTACK® 35-HDP 12
全屏蔽型，1.2 mm配合高度，0.35 mm间距，带电源触点，支持每通道最高40 Gbps的板对板连接器

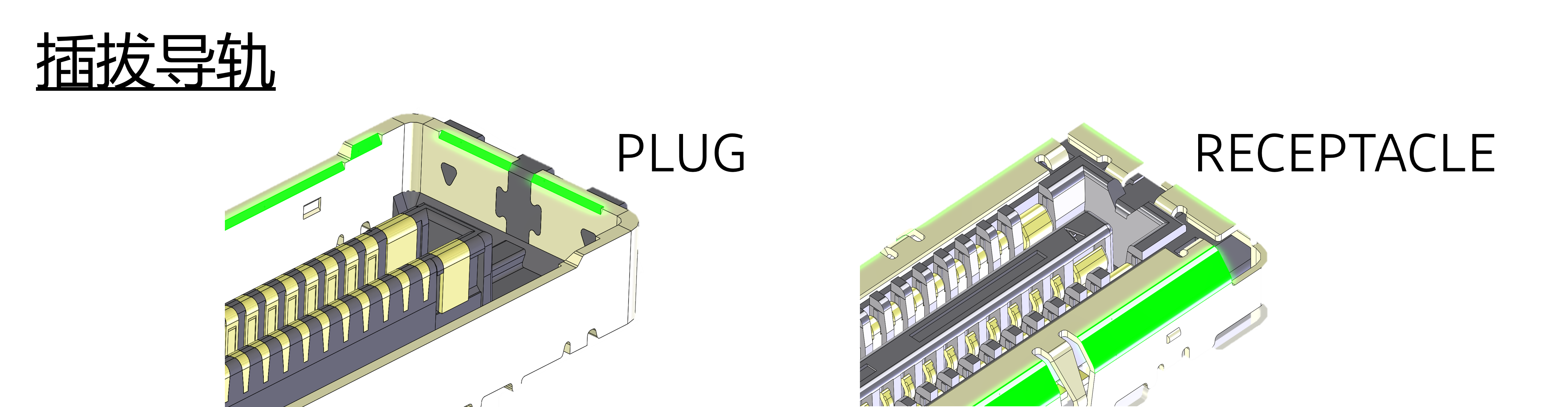

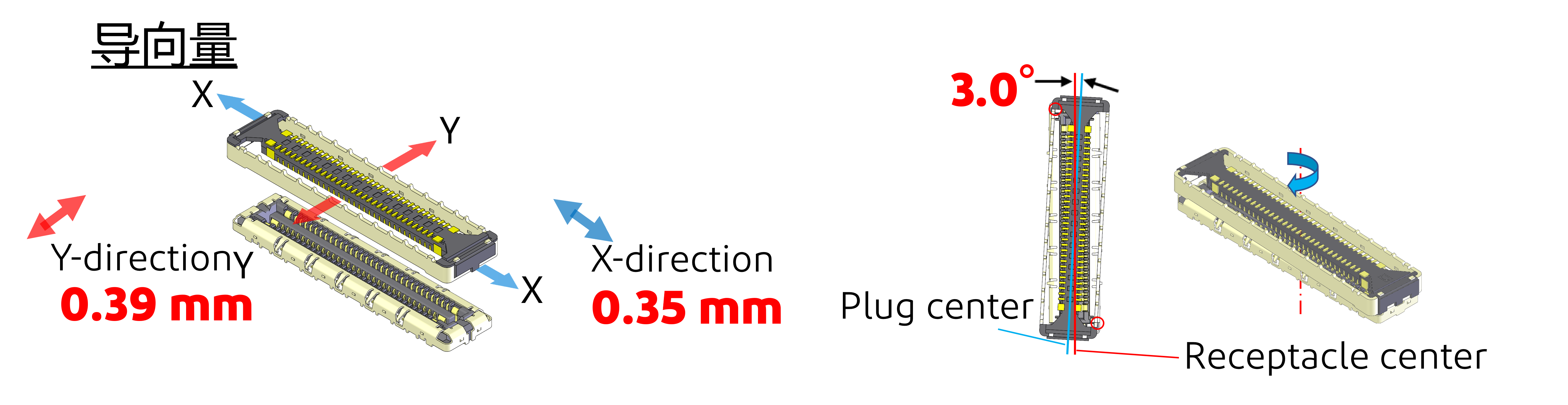

1.2 mm 堆叠高度设计，提供出色的插拔可操作性和连接可靠性

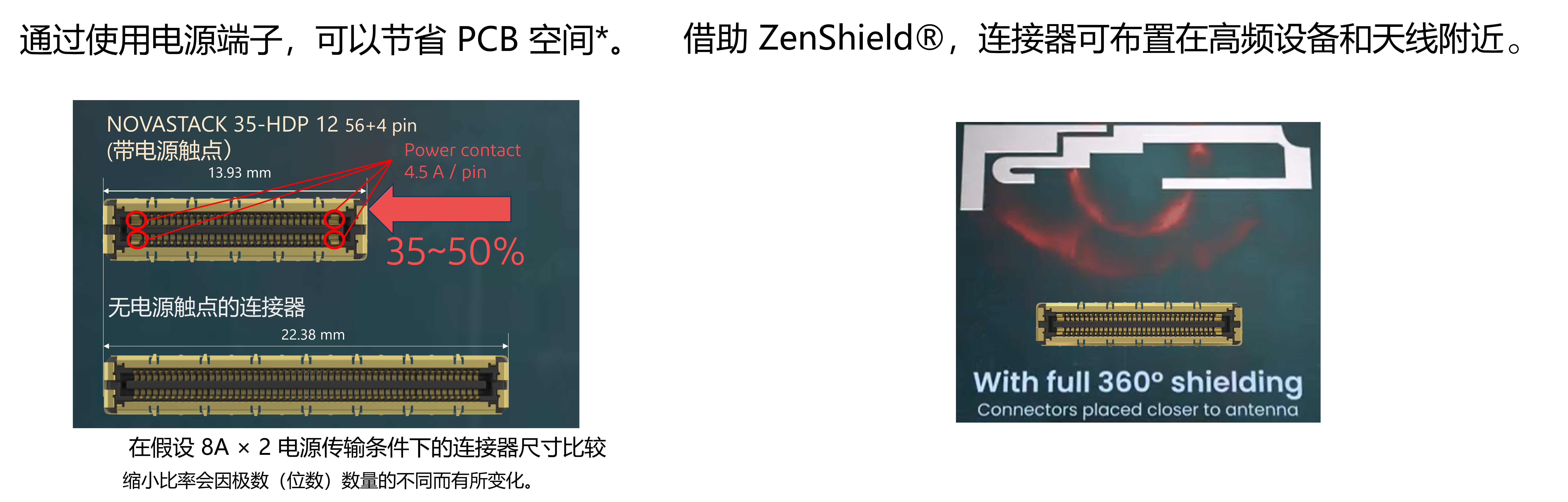

通过电源端子和 ZenShield® 屏蔽技术，
实现适用于高密度安装的紧凑型连接器设计
高背连接器设计，具有出色的配接可加工性
Contact Pitch:
0.35 mm
Mated Height:
Nom. 1.2 +/- 0.05 mm
下载
1.2 mm 堆叠高度设计，提供出色的插拔可操作性和连接可靠性
|
|
 |
通过电源端子和 ZenShield® 屏蔽技术，
实现适用于高密度安装的紧凑型连接器设计
高背连接器设计，具有出色的配接可加工性
| Transmission Speed (Reference Only) | 40 Gbps/lane NRZ |
| Contact Pitch | 0.35 mm
|
| Mated Height | Nom. 1.2 +/- 0.05 mm
|
| Available Pin Count | Signal+Power: 22+4, 53+4, 62+4 |
| Depth | 3.7 mm
|
| Width | 4.86 + (0.35 x pin count/2) mm
|
| Operating Temperature | |
| Current Rating | |
| Applicable Standards (Reference Only) | USB4 (20 Gbps/lane)USB3.1 Gen2 (10 Gbps/lane)eDP HBR3 (8.1 Gbps/lane)eDP HBR2 (5.4 Gbps/lane)HDMI 2.1 (12 Gbps/lane)V-By-One HS 1.4 (4 Gbps/lane)MiPi standards
|
| Full EMI Shielding (ZenShield®) | Yes
|
推荐料号
若列表中查询不到您要查找的料号，请使用调查表询问。
NOVASTACK 35-P RECOMMENDED PART NUMBERS
| Part Number Description | Part Number | Weight (mg) | Note |
| NOVASTACK 35-HDP 12 plug 22 + 4pin | 21150-022E-01 | 51.6 | |
| NOVASTACK 35-HDP 12 plug 56 + 4pin | 21150-056E-01 | 83.1 | |
| NOVASTACK 35-HDP 12 plug 62 + 4pin | 21150-062E-01 | 88.7 | |
| NOVASTACK 35-HDP 12 receptacle 22 + 4pin | 21151-022E-01 | 37.9 | |
| NOVASTACK 35-HDP 12 receptacle 56 + 4pin | 21151-056E-01 | 64.5 | |
| NOVASTACK 35-HDP 12 receptacle 62 + 4pin | 21151-062E-01 | 69.4 |
