为您的需要设计先进的解决方案
引入创新的产品理念，与客户保持密切沟通，确保我们的解决方案超出预期。
我们的业务内容
提供优质的信号完整性解决方案
提供小型化封装的高频解决方案，支持完整的SI模拟和物理测试。
Perfection in Precision的制造工艺
确保从内部工具设计到全自动制造和检查的每一步的质量。
用于连接器开发的评估和分析工具
- 分析(3D Analysis)
- 相关性(评估)
分析(3D Analysis)
I-PEX在开发高频和高速连接器领域处于领先地位，开发了各种超精密连接器，提供卓越的信号完整性解决方案。 在开发过程中，I-PEX利用CST STUDIO、HFSS等三维电磁场仿真工具验证与毫米波、超高速传输的符合性评估，并根据客户要求提供各种仿真数据。
- CST STUDIO (Dassault Systèmes Inc.)
- HFSS (ANSYS Inc.)

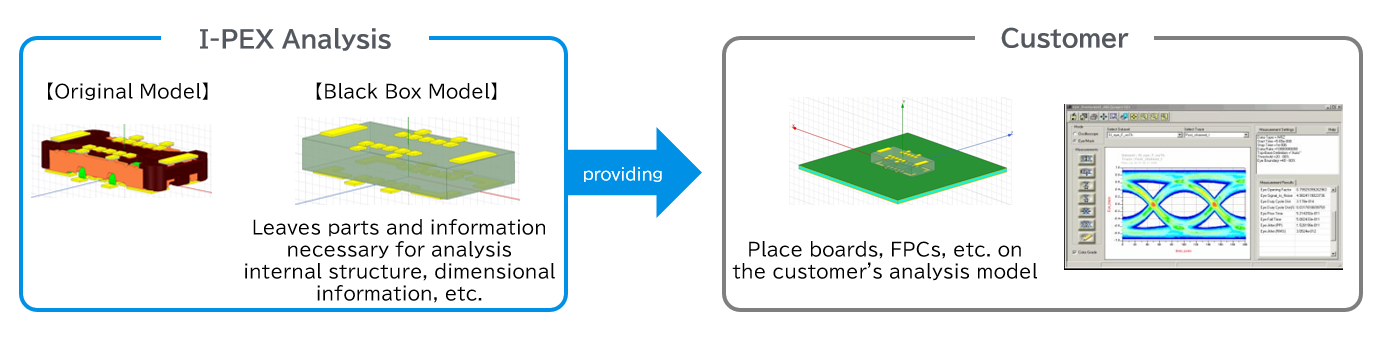

HFSS和CST工具提供了能够再现三维分析的黑盒数据模型。
客户可以考虑将元件连接到连接器上，并进行全面验证。
相关性(评价)
为了验证仿真的效果，产品都要进行测试确保实测与仿真结果的一致性。
提供专业的信号完整性解决方案
- SI仿真
- 其他分析
- 相关设备清单
SI仿真
- 3D电磁场仿真
可以提供与连接器高频相关数据的精确的3D模型。此外，通过观测磁场在空间中的传播分布来验证连接器的屏蔽性能，这样在电子产品的研发初期就能掌近场和远场的EMC状况。
- CST STUDIO (Dassault Systèmes Inc.)
- HFSS (ANSYS Inc.)
通过导入PCB的CAD数据，可以对整个PCB进行分析，包括网络和组件信息，并可以再现连接器焊接状态的特征。
- PCB CAD 工具:
- OrCAD (INNOTECH Corp.)
・PCB设计
・将PCB CAD数据开发成分析模型 - SIwave (ANSYS Inc.)
ADS (Keysight Technologies, Inc.)
・2.5D 电磁场，信号完整性，电源完整性
・可以导入数据格式如IBIS-AM或者touchstone数据
- OrCAD (INNOTECH Corp.)
- 2D, 2.5D 电磁场分析
示例给出了符合传输标准的连接器和PCB布局。根据安装的元器件，信号轨迹的反射和串扰噪声的影响，得到既符合传输标准，又能使连接器周围的PCB布局最为优化。
此外，结合整个PCB的布局，并通过验证电源噪声的识别和改善，能对电源供应到接地的阻抗和电场强度分布进行精确地分析。
- 系统分析
SIwave和ADS将器件之间的所有元素组合成一个传输电路，因此分析结果囊括了整个系统的特性。
能够验证在任何传输速率下的传递特性，包括均衡的影响，噪声和抖动的影响。
其他分析

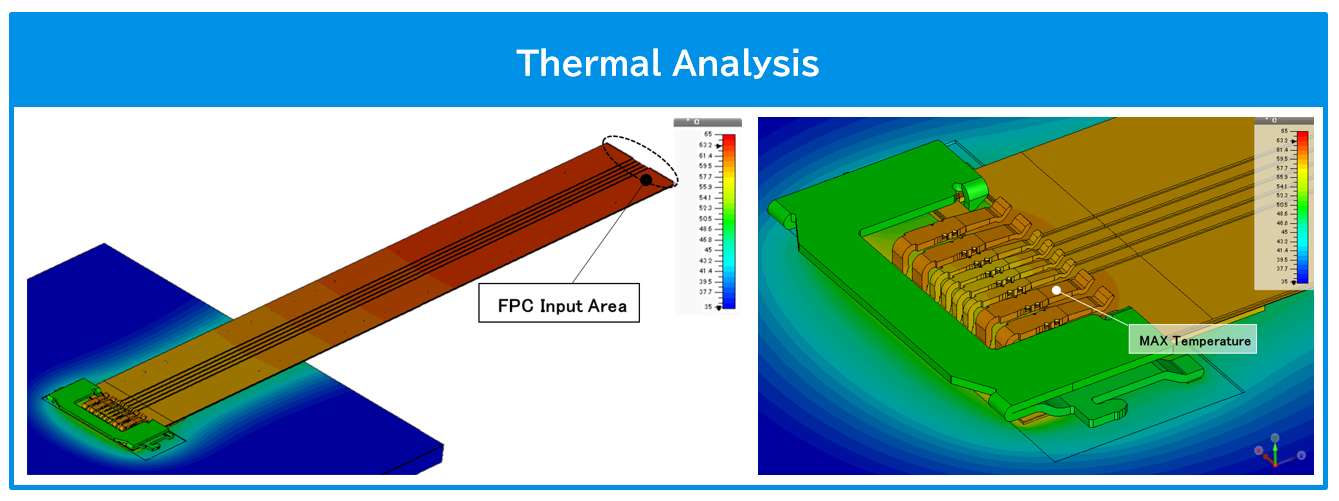

- 热分析
热分析软件
- CST STUDIO (Dassault Systèmes Inc)
- ANSYS Mechanical (ANSYS Inc.)
- ANSYS Icepak (ANSYS Inc.)
- 散热设计
通过检测在通流时的温升情况，验证散热器和散热路径的效果。
工程设备实例
高频特性检测设备
I-PEX开发了许多高速传输连接器，公司拥有网络分析仪等设备来检测这些产品的特性，同时使用PLTS、ADK/ISD等对测试结果进行分析验证。

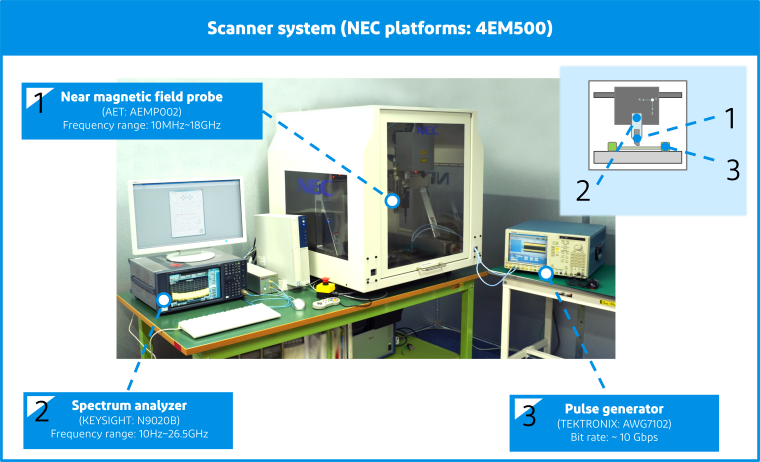

近磁场扫描系统
该系统适用于分析连接器附近的电磁场分布。
消声室
一种紧凑的消声室环境，用于检测连接器和电子元件等产品发出的无线电波。
