EVAFLEX® 5-HD

全屏蔽，高速数据传输，自动锁扣，水平插拔，0.5 mm间距的带屏蔽的FFC/FPC连接器

    ZenShield®的全屏蔽和多点接地设计，有效防止EMI外泄

    支持高达 24 Gbps/通道 的高速传输设计

    自动锁扣的设计便于操作,适用于手动或机 器人装配

*操作方法请参考"如何嵌合和拔出"视频。
Contact Pitch:
0.5 (mm)
嵌合类型:
水平
Height:
2.19 max. (2.0 nom.) (mm)
可提供Pin数:
24
Operating Temperature:
-40℃ - 85℃
FPC/FFC Thickness:
0.3
Current rating:
0.3 A/signal pin

下载

ZenShield®的全屏蔽和多点接地设计，有效防止EMI外泄
360度全屏蔽与多重接地设计，提供强大的EMI解决方案

支持高达 24 Gbps/通道 的高速传输设计

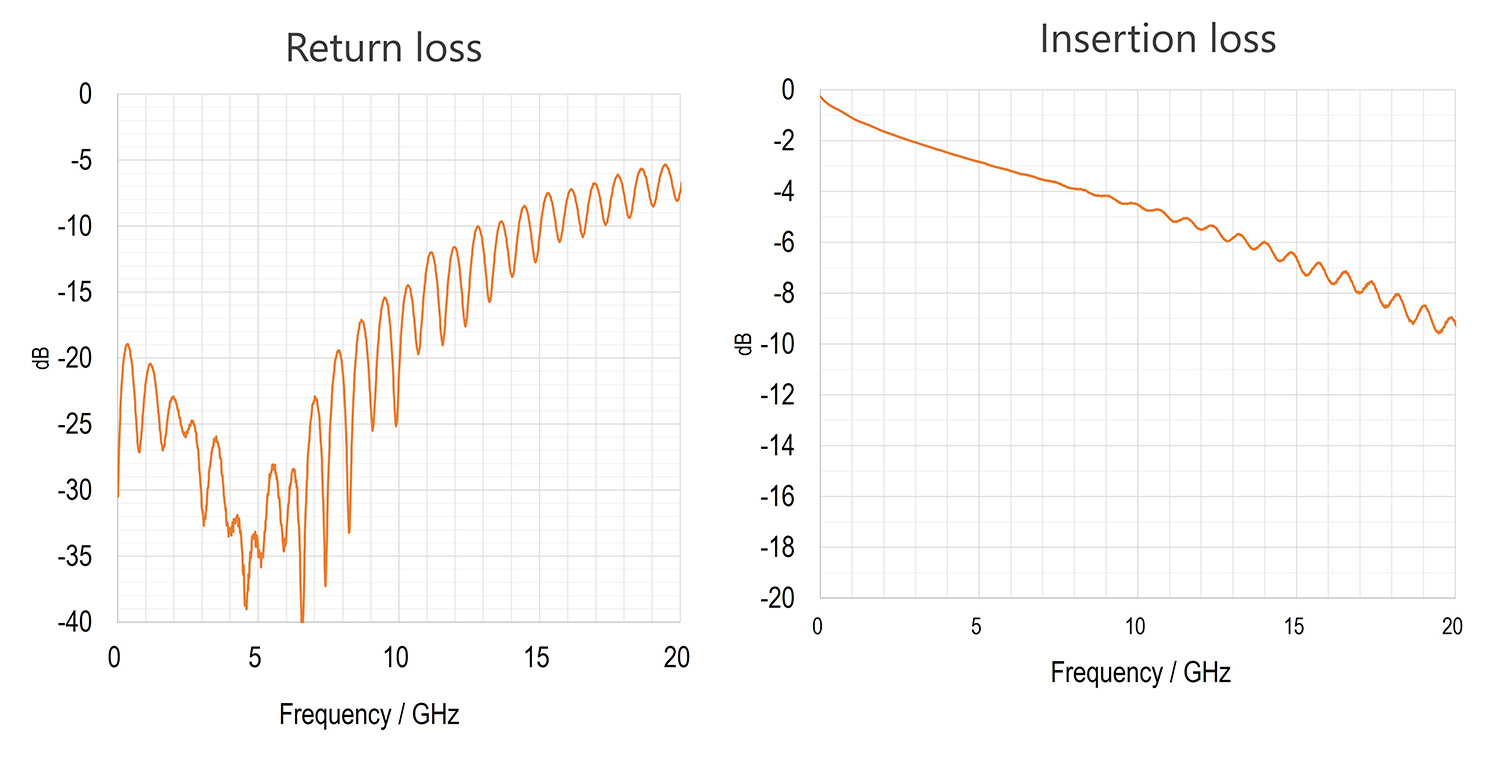

Measurement results

Connector : EVAFLEX 5-HD
Cable :  FPC
      42.5 ohm (Differential 85 ohm)
Length : 100 mm
Pin assignment : GSSG


 EVAFLEX_5-HD_Return loss Insertion loss



自动锁扣的设计便于操作,适用于手动或机 器人装配
自动锁紧机构设计，提升操作效率

Product Type
自动锁扣
Contact Pitch
0.5 (mm)
嵌合类型
水平
Height
2.19 max. (2.0 nom.) (mm)
Available Pin Counts
24
Depth
8.43 (mm)
Width Formula
5.2 + (0.5 x pin count) (mm)
Operating Temperature
-40℃ - 85℃
FPC/FFC Thickness
0.3
Shielded FPC / FFC
Yes
Current rating
0.3 A/signal pin
Applicable Standards (Reference Only)
【FPC】 USB4 (20 Gbps/Lane) Thunderbolt 3 (20 Gbps/Lane) USB3.2 Gen2 (10 Gbps/Lane) USB3.2 Gen1 (5 Gbps/Lane) PCIe Gen4 (16 Gbps/Lane) PCIe Gen3 (8 Gbps/Lane) PCIe Gen2 (2.5 Gbps/Lane) 【FFC】 USB3.2 Gen2 (10 Gbps/Lane) USB3.1 Gen1 (5 Gbps/Lane) PCIe Gen2 (5 Gbps/Lane) PCIe Gen1 (2.5 Gbps/Lane) V-By-One HS 1.4 (4 Gbps/Lane)
Full EMI Shielding (ZenShield®)
Yes
Mechanical lock
Yes

推荐料号

若列表中查询不到您要查找的料号，请使用调查表询问。



EVAFLEX 5-HD RECOMMENDED PART NUMBERS

Part Number Description Part Number Weight (mg)
EVAFLEX 5-HD 24pin 20952-024E-02 398
其他料号



EVAFLEX 5-HD OTHER PART NUMBERS

Part Number Description Part Number Weight (mg)
EVAFLEX 5-HD 24pin 20952-024E-01 398



SI Test Board with 2.92mm Adapter

Part Number Description Part Number Weight (mg)
SI Test Board for EVAFLEX 5-HD 91574-024B-001 85368.86
