如何阅读 I-PEX 连接器产品图纸

产品图纸是工程师的语言。工程师通过图纸进行沟通，制造部门根据图纸进行加工和组装。作为一种严谨而实用的表达方式，图纸中的任何歧义都会直接影响到设计、开发和生产应用。可以说，对产品图纸的阅读和理解，对于工程师的设计工作和产线的生产至关重要。

虽然在绘制机械产品时有一般标准要遵循，但不同公司的图纸有还是会所不同。这篇文章可以帮助您更好地理解I-PEX产品图纸，更高效的设计开发工作，以及与您的生产线进行交流。

查找产品图纸

I-PEX产品图纸可在我司官网 ( www.i-pex.com ).查看和下载。

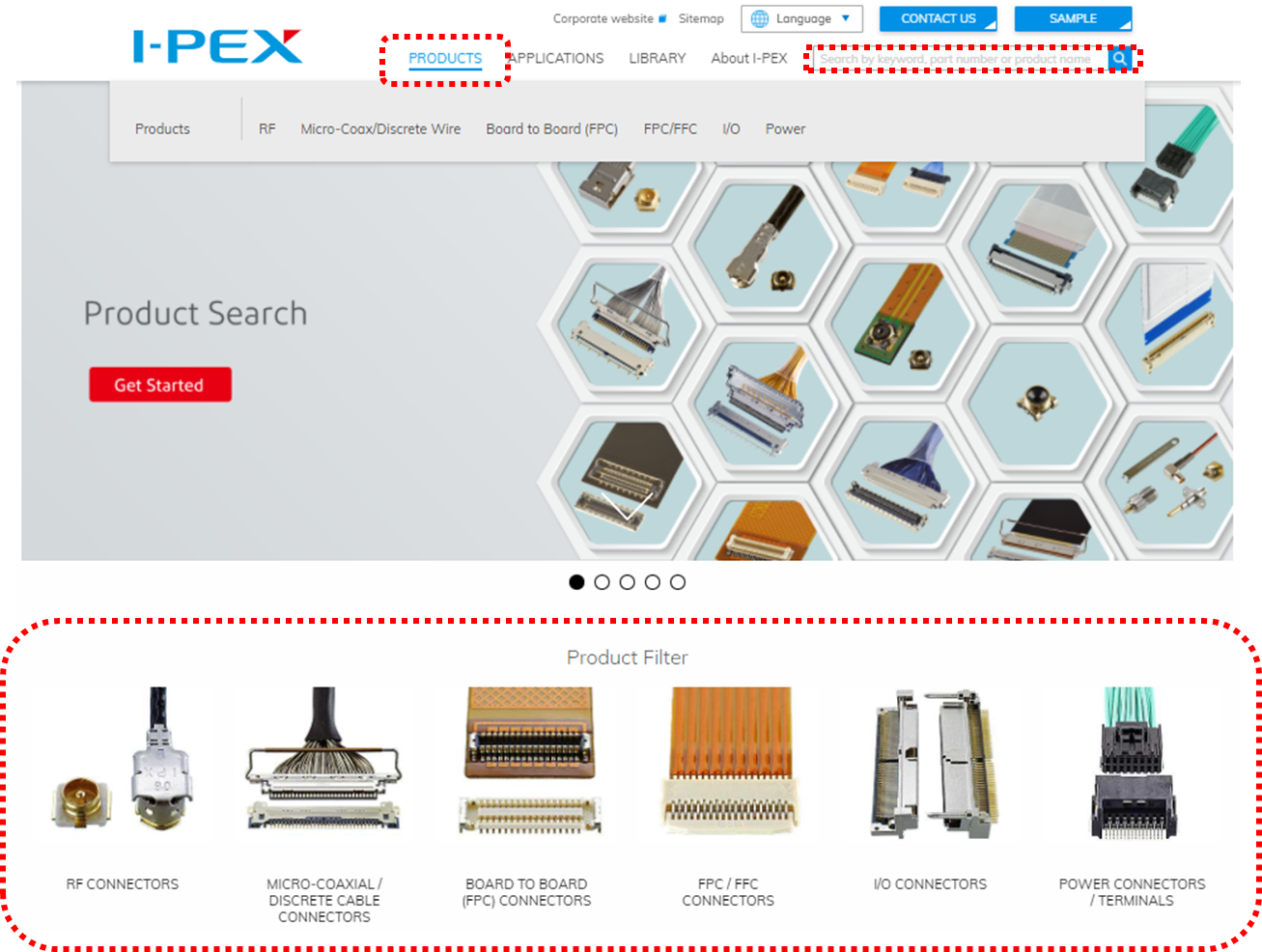

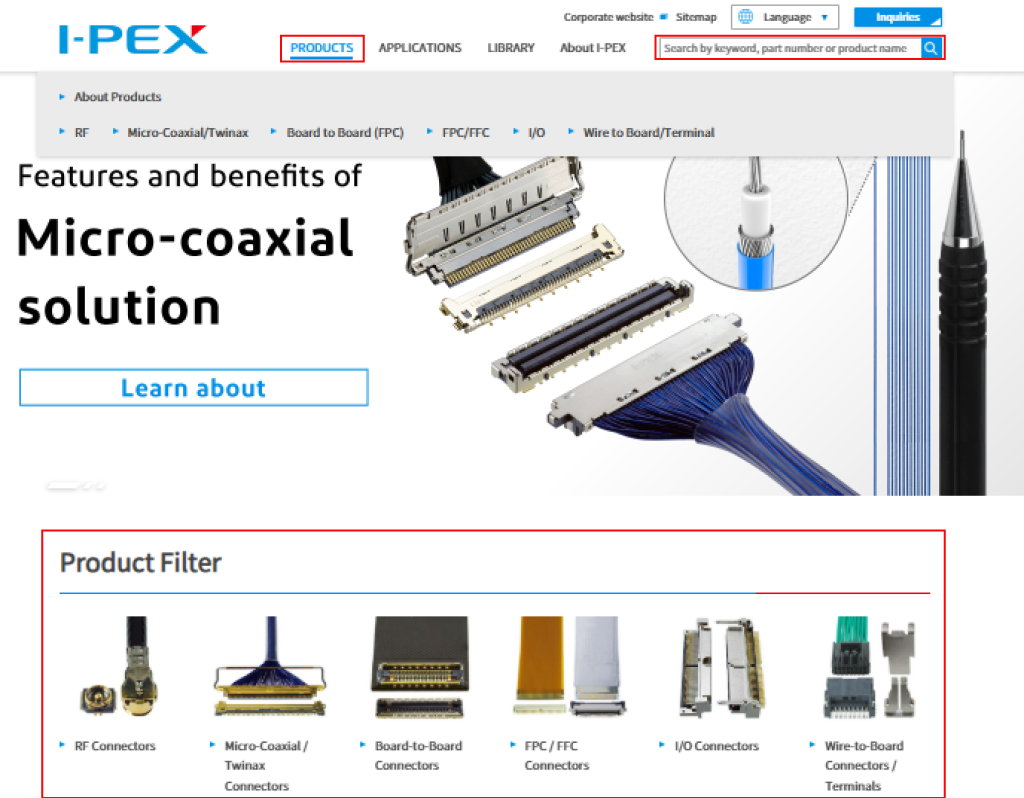

单击标题菜单上的“产品”并选择产品类别或单击首页产品过滤器部分的产品图像。您还可以通过在页面右上角的搜索框中输入您要查找的产品名称或产品部件号来查找产品页面。

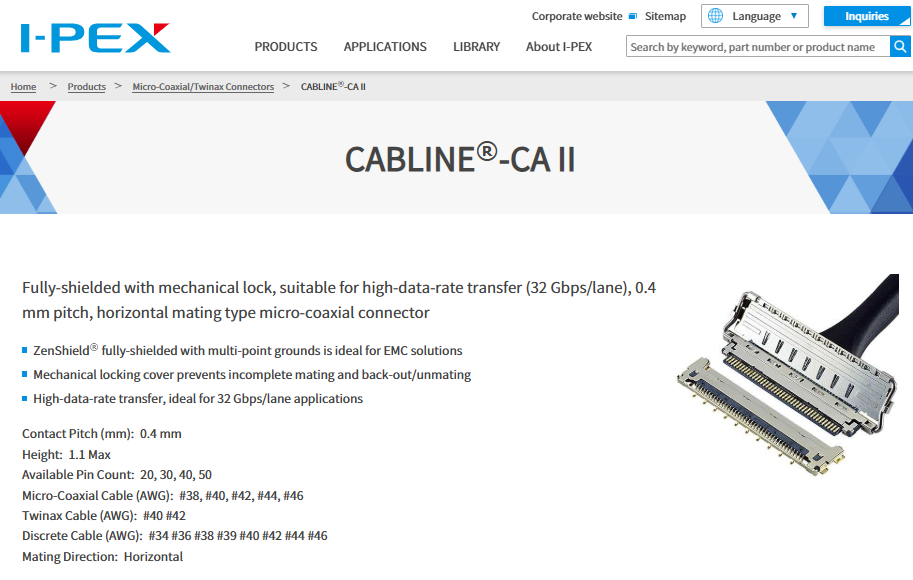

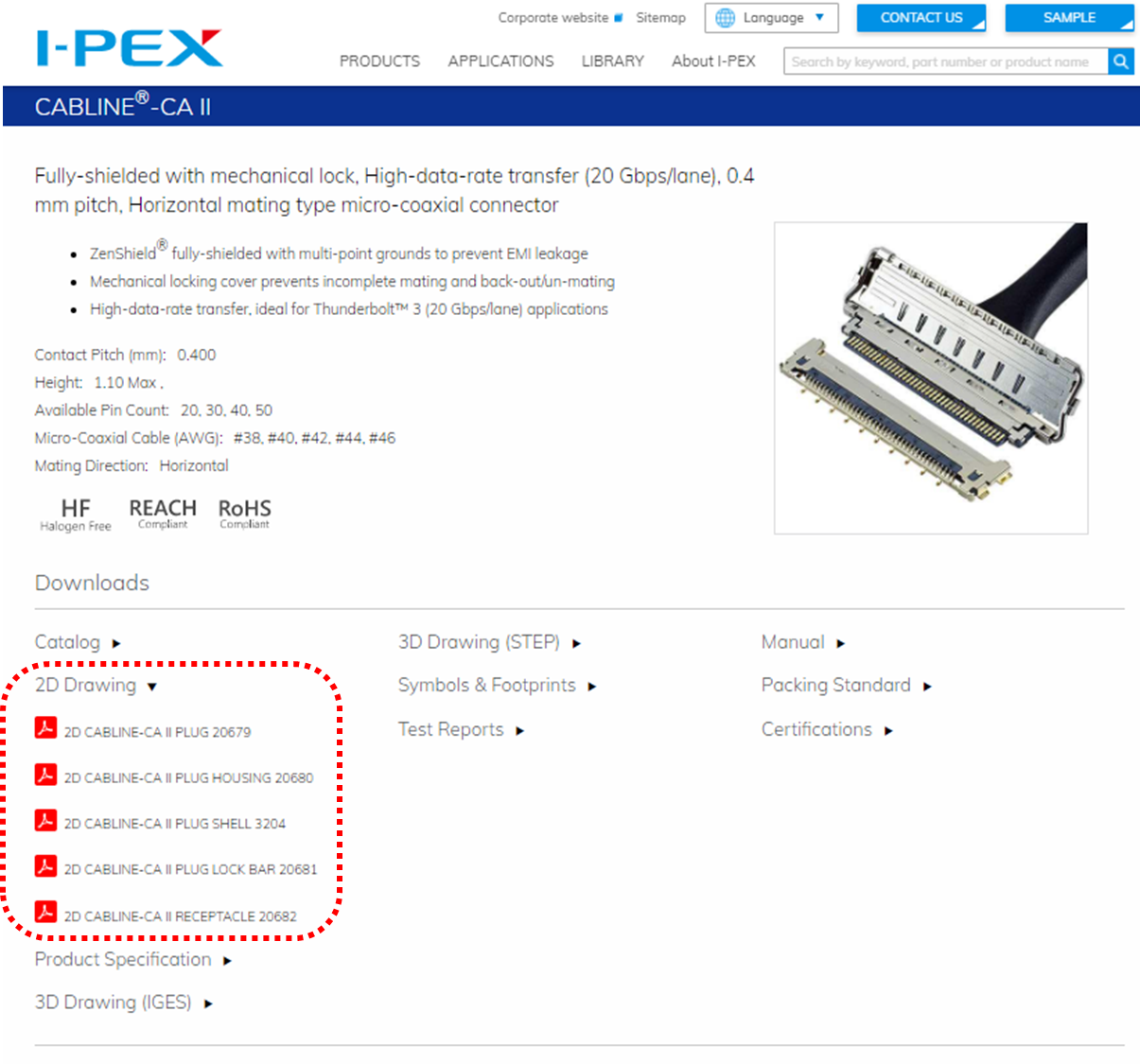

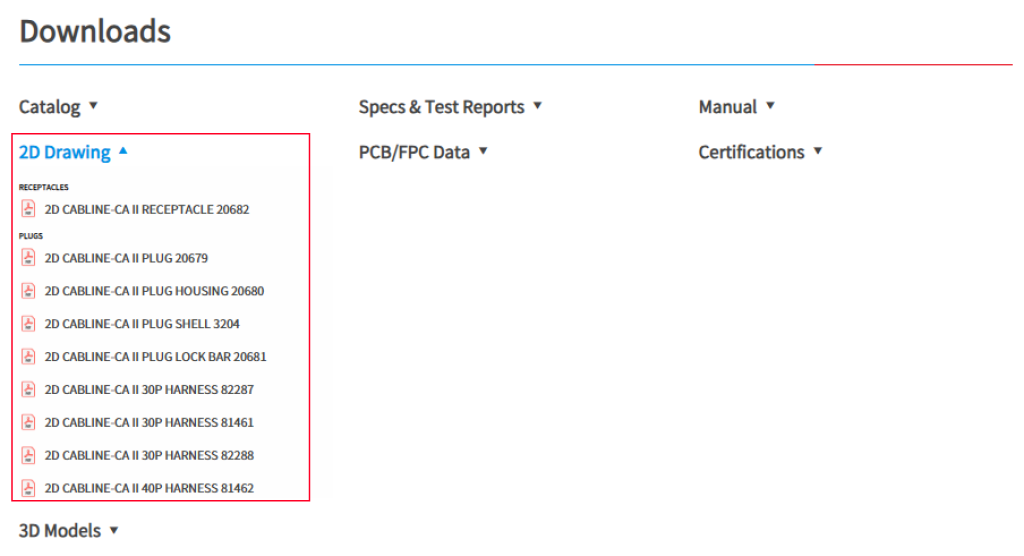

当您打开产品页面时，在“下载”区域中选择“二维图纸”。您将看到与此产品相关的图纸。选择要下载的图纸。

您也可以联系相关的I-PEX销售代表和技术人员索取所需图纸。查找您所在地区的 I-PEX 销售联系窗口请访问： Where we are

连接器产品图纸构成

我们以 CABLINE^®-CA II 系列插座（20682）的图纸为例。

I-PEX产品图，通常由几页组成，每一页又分为一定的区域，如下图所示。

第一页

在绘图首页的右下角，您将看到两个表格。一个是底部的标题表，用红色标记，另一个是零件名称和材料表（也称为BOM），用绿色区域标记。

数字区域说明

1.   I-PEX 标识
2.   “CUSTOMER COPY” 表示此图纸供客户使用。
3.   此产品的名称
4.   为此产品的料号的前5位
5.   图纸当前页 / 图纸总页数
6.   此图纸的版本号
7.   此图纸时的投影方法，由于I-PEX为日本公司，因此我们发行的图纸都采用三角法。
8.   未注公差的尺寸的一般公差
9.   产品最初的设计研发团队人员
10.   产品图纸进行变更的履历

零件名称和材料表（BOM）表的说明

11.   构成本产品的部件名称
12.   以上零件的材料名称
13.   对于塑胶材料，注明了难燃等级以及颜色；对于金属材料，注明了其电镀的规格

零件编号及尺寸表

1. 推荐 P/N (料号)有些产品有不同的款式和版本，所以他们会有多个料号。推荐料号是指该产品使用最为广泛，或者最新的版本。I-PEX建议客户能够尽量采用推荐料号除非您的应用有某些特殊原因需要采用其他款式。（推荐 P/N 中的标记“**”表示位置编号。）

2. 可用的pin数和由pin数不同而异的尺寸列表。

3. 料号组成信息如产品种类繁多，我们可能另附表格说明。

图纸中间区域

1– 4. 基于三角法的不同角度的产品外观和尺寸。
5. 产品剖视图，从中可以看出零件的组成和相对位置。
6. 说明当产品有拉环功能时拉环的运动轨迹。

配合图区域

1.   与图中产品对应的产品料号。
（在图片所示情况下，与母座配合的 CABLINE-CA II PLUG 组件料号。）
2.   连接器在配合情况下的大小。
如果是水平插拔类型的产品，那么就会标注配合后的宽度;如果是垂直插拔类型的产品，那么就会标注配合后的高度。
3.   说明端子的有效嵌合长度，与产品的接触可靠性有一定关系。
