  4. EVAFLEX® 5-HD / 全屏蔽、自动锁紧机构FFC/FPC连接器

EVAFLEX® 5-HD / 全屏蔽、自动锁紧机构FFC/FPC连接器

 EVAFLEX® 5-HD: 全屏蔽、自动锁紧机构FFC/FPC连接器



产品尺寸

低高度的全屏蔽 FFC /FPC 连接器

EVAFLEX 5-HD



自动锁扣

自动锁扣的设计便于操作,适用于手动或机 器人装配

Auto-locking



高性能的EMC屏蔽设计

I-PEX开发了一款连接器系列，该系列连接器解决了连接器中的电磁噪声的问题，具有合适的接地结构和覆盖层，包括带金属屏蔽的信号端子尾部的安装位置 (ZenShield®)。这一解决方案被很多客户广泛采用，以防止电磁干扰，特别是在配备了Wi-Fi、GPS、LTE等无线通信功能的高性能设备上。

360度EMC屏蔽设计，不仅可以防止来自公座和母座接触点的电磁噪声辐射，也可以防止来自信号终端的线路板安装部分(SMT位置)的电磁噪声辐射。此外，当连接器嵌合和正确地接地到线路板时，公座和母座屏蔽罩正确地连接，用于多点接地。这保证了在连接器的金属屏蔽罩中产生的电流有足够的地面返回路径。这是为了抑制屏蔽层的电磁噪声散发。

  • 整个连接器都被360度屏蔽，包括公座和母座
EVAFLEX 5-HD



  • FPC/FFC和母座之间的屏蔽罩-屏蔽罩接口，在多个点上有效连接。
EVAFLEX 5-HD

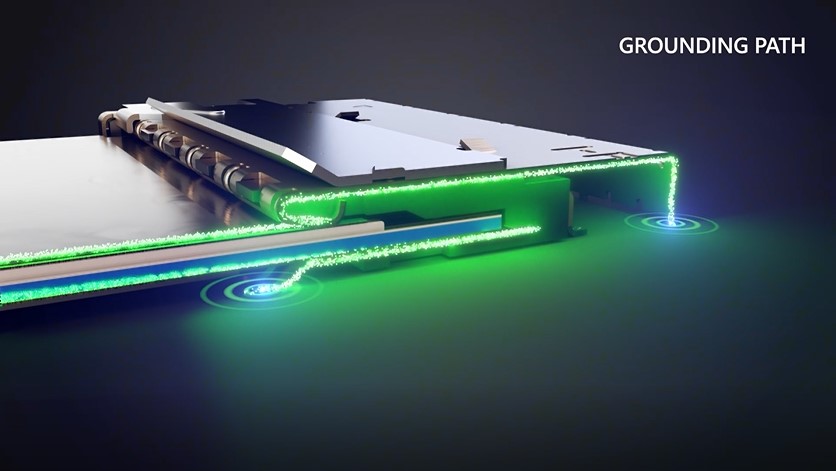

  • 连接器屏蔽罩-线路板的接口在多个点有效地接地，从而改善了地面返回路径。
EVAFLEX 5-HD



有了这些设计特点，连接器本身就提供了显著的EMI缓解。ZenShield®为工程师者提供了更大的灵活性来设计线路板，它使得连接器靠近敏感的子系统成为可能，例如发射/接收天线，这是常见的高性能无线通信系统。

EVAFLEX 5-HD





高性能EMC屏蔽设计 FPC/FFC连接器

I-PEX ZenSheild®连接器系列提供了多种电磁干扰屏蔽FPC/FFC连接器，以满足各种应用和设计条件。
