NOVASTACK® 35-HDN

全屏蔽，小尺寸紧凑設計，对于高频和高速信号也具有出色的传输特性， 镍硅铜合金端子提供可靠电源供电，0.35 毫米间距，0.7 毫米配合高度

    小尺寸紧凑、薄型设计，非常适合在空间有限的设备中使用

    基于全屏蔽设计（ZenShield®），实现出色的 EMC 对策

    兼容高频传输,  不仅适合传输高速数字信号，还适合传输射频信号

Contact Pitch:
0.35 mm
Mated Height:
Nom. 0.7 +/- 0.05 mm
Operating Temperature:
-40 to 85℃ (233 to 358 K)
Current Rating:
10 pin Signal: 1.0 A/pin (Total 10.0 A max.), Power: -12 pin and over Signal: 1.0 A/pin (Total 12.0 A max.), Power:-

下载

*SI测试板数据位于二维图纸中

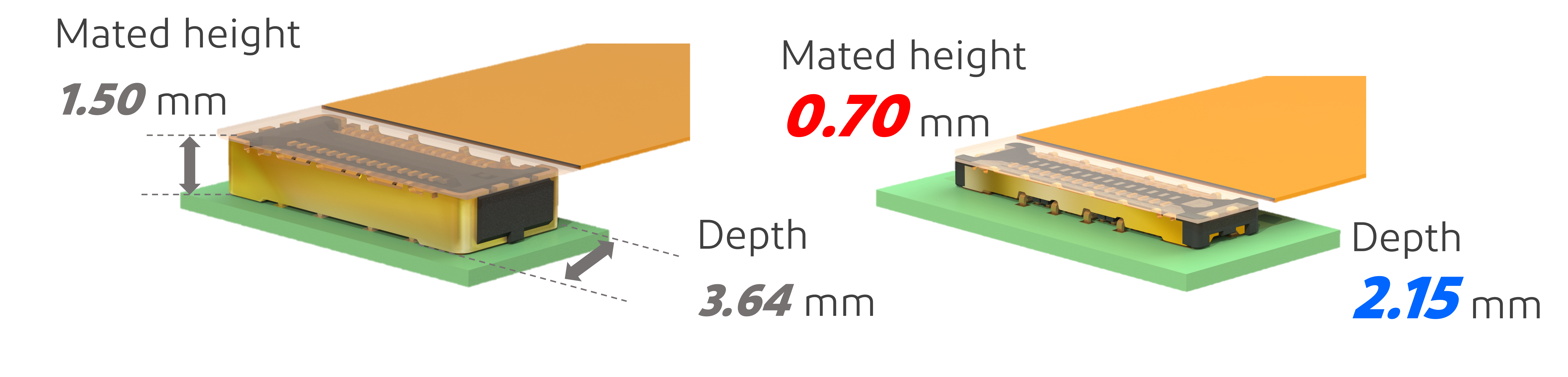

小尺寸紧凑、薄型设计，非常适合在空间有限的设备中使用

NOVASTACK 35®-HDH NOVASTACK 35®-HDN
FAB1_NOVASTACK 35-HDN



基于全屏蔽设计（ZenShield®），实现出色的 EMC 对策

フルシールドデザイン設計(ZenShield®)による優れたEMC対策

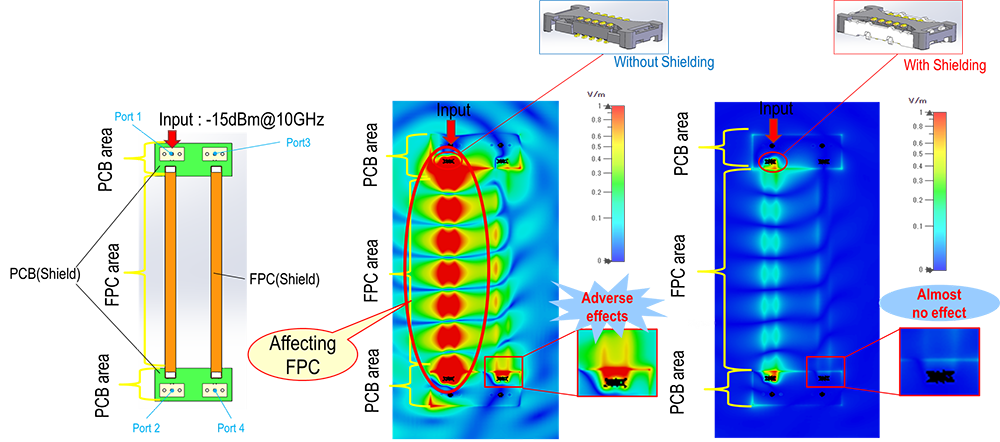

相邻信号通路在有&没有屏蔽件时的E-Field比较

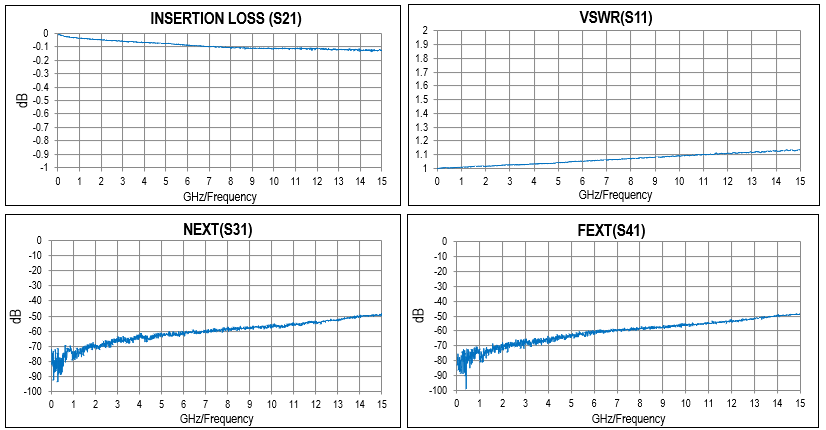

兼容高频传输,  不仅适合传输高速数字信号，还适合传输射频信号

FAB3(1)_NOVASTACK 35-HDN

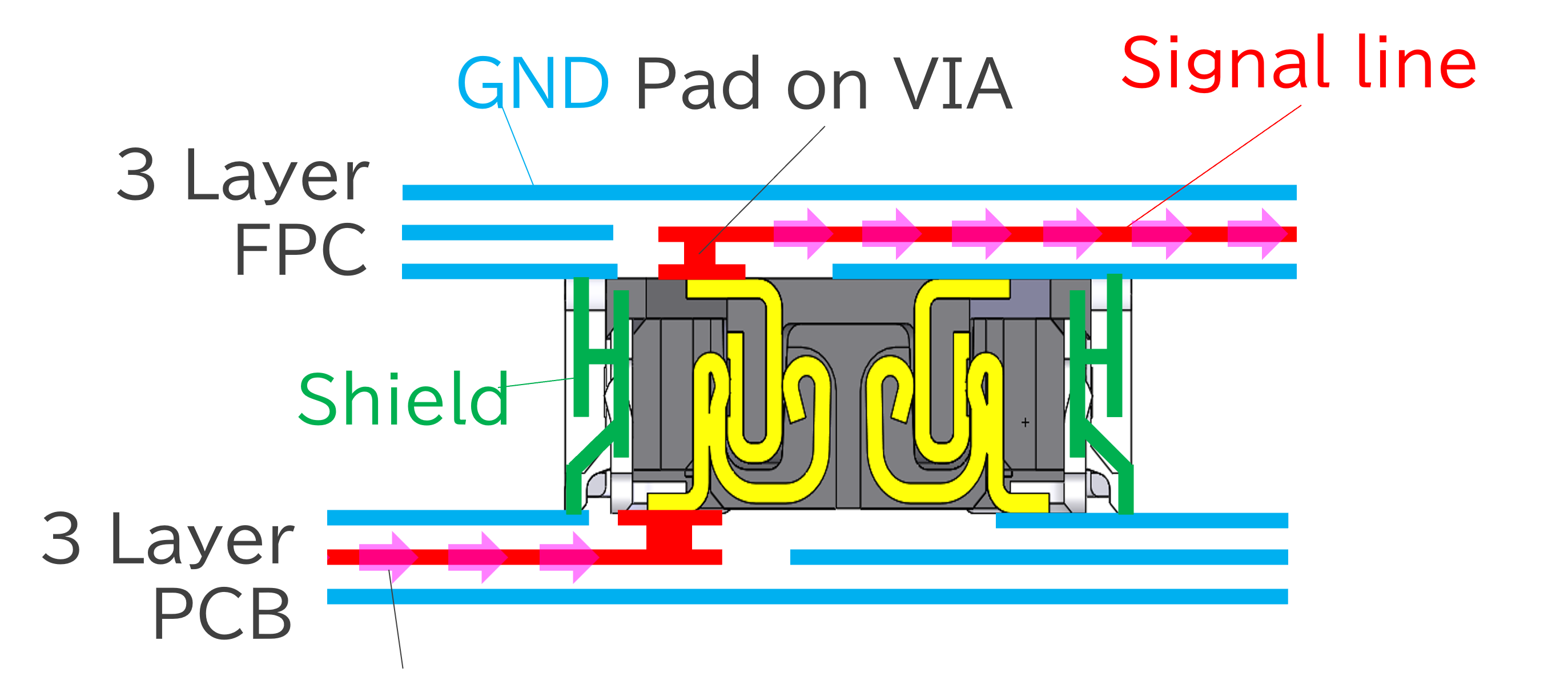

     信号通路不受外部噪音的影响。

 FAB3(3)_NOVASTACK 35-HDN

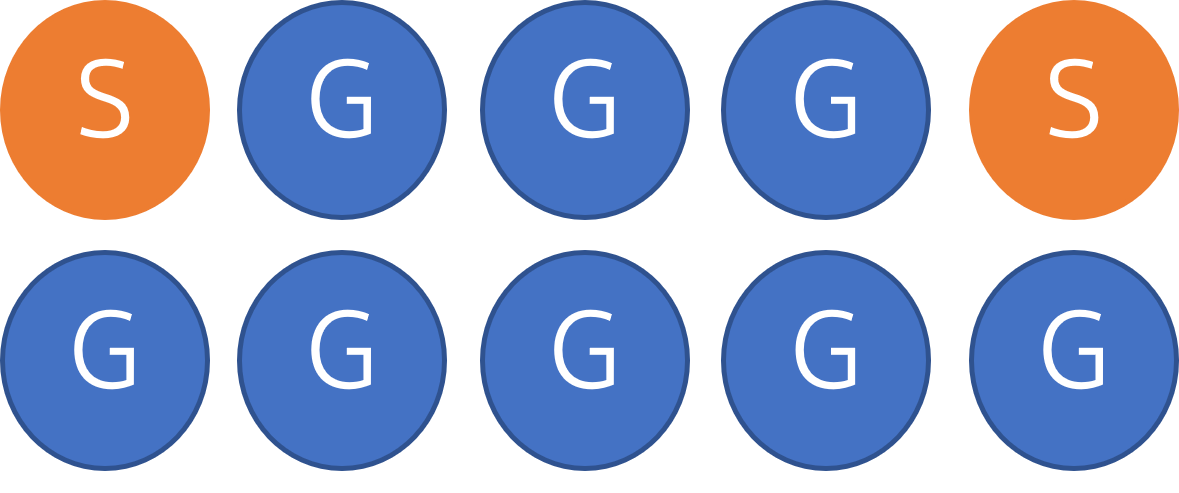

◆Pin Assignment

FAB3(2)_NOVASTACK 35-HDN





Contact Pitch
0.35 mm
Mated Height
Nom. 0.7 +/- 0.05 mm
Available Pin Count Signal: 10, 20, 30
Depth
2.15 mm
Width
10 pin: 4.15 mm20 pin: 5.9 mm30 pin: 7.9 mm
Contact Type
signal pins only
Frequency Range Up to 15 GHz
Operating Temperature
-40 to 85℃ (233 to 358 K)
Current Rating
10 pin Signal: 1.0 A/pin (Total 10.0 A max.), Power: -12 pin and over Signal: 1.0 A/pin (Total 12.0 A max.), Power:-
V.S.W.R.
VSWR (DC～1.2GHz) 1.2VSWR (1.2GHz～10GHz) 1.5VSWR (10GHz～15GHz) 2.0
Applicable Standards (Reference Only)
USB4 (20 Gbps/lane)USB 3.1 Gen 2 (10 Gbps)eDP HBR 3 (8.1 Gbps)eDP HBR 2 (5.4 Gbps)HDMI 2.0 (6 Gbps)V-By-One HS 1.4 (4 Gbps)MiPi standards
Full EMI Shielding (ZenShield®)
Yes
Mechanical lock
No
Other Features
Fully shielded

推荐料号

若列表中查询不到您要查找的料号，请使用调查表询问。



NOVASTACK 35-HDN RECOMMENDED PART NUMBERS

Part Number Description Part Number Weight (mg) Note
NOVASTACK 35-HDN plug 10pin 20864-010E-01 9.642
NOVASTACK 35-HDN plug 20pin 20864-020E-01 13.4
NOVASTACK 35-HDN plug 30pin 20864-030E-01 17.3
NOVASTACK 35-HDN receptacle 10pin 20865-010E-03 7.32
NOVASTACK 35-HDN receptacle 20pin 20865-020E-03 10.94
NOVASTACK 35-HDN receptacle 30pin 20865-030E-03 14.6
其他料号
请注意:此列表可能包含了暂时还没有可用样品的产品和不再销售的型号。
如您有新的询价，请参考上述推荐的料号。

NOVASTACK 35-HDN OTHER PART NUMBERS

Part Number Description Part Number Weight (mg) Note
NOVASTACK 35-HDN receptacle 10pin 20865-010E-01 7.32
NOVASTACK 35-HDN receptacle 30pin 20865-030E-01 14.6

SI Test Board with 2.92mm Adapter

Part Number Description Part Number Weight (mg) Image
SI Test Board for NOVASTACK 35-HDN 30pin 91601-030B-001 81099.19

NOVASTACK_35-HDN_TB-921_Plug_Jack-side_(C)

Main Board
NOVASTACK_35-HDN_TB-921_Thru_(C)
Thru Board

NOVASTACK 35-HDN Plan to EOL PART NUMBERS

Part Number Description EOL P/N EOL feature Alternative P/N Alternative feature
NOVASTACK 35-HDN receptacle 10pin 20865-010E-01 Connector depth: 2.1 +/- 0.2 mm 20865-010E-03 Connector depth: 2.15 +/- 0.1 mm
NOVASTACK 35-HDN receptacle 30pin 20865-030E-01 Connector depth: 2.1 +/- 0.2 mm 20865-030E-03 Connector depth: 2.15 +/- 0.1 mm
