MINIFLEX® 5-BFN II LK

MINIFLEX 5-BFN II LK Product Image
机械锁扣, Hold down款式的坚固设计,低背(高度= 1.0 mm),0.5 mm间距, 水平插拔, 后锁式
  • 特有机械锁扣提供更大FPC保持力

  • 独有的钢琴盖补强构造,防止连接器脱落

  • 在没有插入 FPC 的情况下闭合钢琴盖,连接器仍可使用

接点间距(mm):
0.500
Height:
1.10 Max (1.00 Nom.)
可提供Pin数:
4 6 8 10 12 14 16 18 20 24
嵌合类型:
水平

下载


  • 产品目录

  • 2D图面

  • 技术参数

  • 3D图面(IGES)

  • 3D图面(STEP)

  • FPC Pattern (DXF)

  • 测试报告

  • 操作手册

  • 包装标准

  • 认证

  • 特有机械锁扣提供更大FPC保持力

    具有FPC机械锁扣,提升FPC保持力

    独有的钢琴盖补强构造,防止连接器脱落

    钢琴盖补强片避免钢琴盖脱落

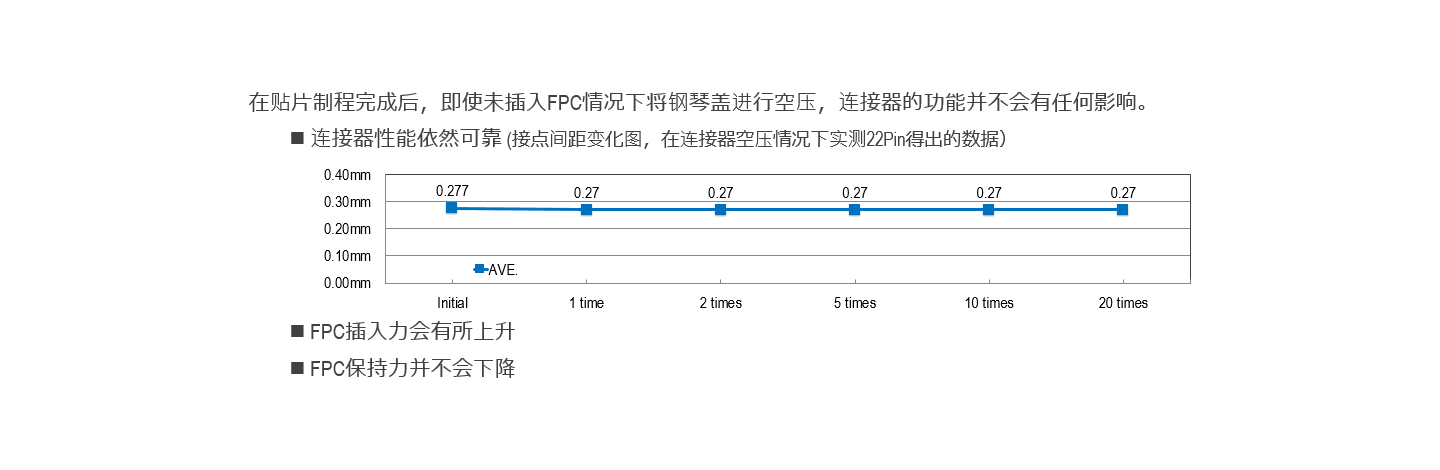

    在没有插入 FPC 的情况下闭合钢琴盖,连接器仍可使用

    即使空压钢琴盖,连接器性能依然可靠

    Product Type
    后锁式
    嵌合类型
    水平
    Contact pitch
    0.50 mm
    Height
    1.10 Max (1.00 Nom.)
    Depth
    3.50 mm
    Width Formula
    2.7+(0.5*?P) mm
    Pin count
    4 6 8 10 12 14 16 18 20 24
    FPC/FFC Thickness
    0.30
    Current rating
    0.5A / Signal pin
    Full shielding (ZenShield®)
    No
    Mechanical lock
    Yes
    Shielded FPC / FFC
    No
    Other Features
    高保持力机械锁扣

    推荐料号

    若列表中查询不到您要查找的料号,请使用调查表询问



    MINIFLEX 5-BFN II LK RECOMMENDED PART NUMBERS

    Part Number Description Pin count Part Number
    MINIFLEX 5-BFN II LK
    (FPC thickness : 0.3 mm)
    4 20600-004E-01
    6 20600-006E-01
    8 20600-008E-01
    10 20600-010E-01
    12 20600-012E-01
    14 20600-014E-01
    16 20600-016E-01
    18 20600-018E-01
    20 20600-020E-01
    24 20600-024E-01
    其他料号
    请注意:此列表可能包含了暂时还没有可用样品的产品和不再销售的型号。
    如您有新的询价,请参考上述推荐的料号。



    OTHER MINIFLEX 5-BFN II LK PART NUMBERS

    Part Number Description Pin count Part Number
    MINIFLEX 5-BFN II LK 4 20753-004E-01
    6 20753-006E-01
    8 20753-008E-01
    10 20753-010E-01
    12 20753-012E-01
    14 20753-014E-01
    16 20753-016E-01
    18 20753-018E-01
    20 20753-020E-01
    22 20753-022E-01
    24 20753-024E-01
    26 20753-026E-01
    28 20753-028E-01
    MINIFLEX 5-BFN II LK
    (FPC thickness : 0.2 mm)
    4 20755-004E-02
    6 20755-006E-01
    6 20755-006E-02
    8 20755-008E-01
    8 20755-008E-02
    10 20570-010E-01
    10 20755-010E-01
    10 20755-010E-02
    12 20755-012E-02
    14 20570-014E-01
    14 20755-014E-01
    14 20755-014E-02
    16 20755-016E-02
    18 20755-018E-02
    20 20755-020E-02
    22 20755-022E-02
    24 20755-024E-02
    26 20755-026E-02
    28 20755-028E-02
    MINIFLEX 5-BFN II LK
    (FPC thickness : 0.2 mm)
    4 20570-004E-02
    6 20570-006E-02
    8 20570-008E-02
    10 20570-010E-02
    12 20570-012E-02
    14 20570-014E-02
    16 20570-016E-02
    18 20570-018E-02
    20 20570-020E-02
    22 20570-022E-02
    24 20570-024E-02
    26 20570-026E-02
    28 20570-028E-02
    MINIFLEX 5-BFN II LK
    (FPC thickness : 0.3 mm)
    22 20600-022E-01
    26 20600-026E-01
    28 20600-028E-01
