EVAFLEX® 5-SE-G VT

EVAFLEX 5-SE-GVT image
한 손 결합 작업에 대응 가능한 Auto-Lock, 고온 대응(125℃), 고속 전송 대응, 수직 결합, 0.5 mm Pitch, 쉴드 FFC/FPC

    한 손으로 탈착 작업이 가능한 Auto-Lock 디자인, 수작업 또는 로봇에 의한 조립 작업에 최적

    그라운드 단자를 내장한 고속 전송 설계(4+ Gbps V-by-One)

    자동차 및 산업용 Application을 위한 고열 및 고내구성 Connector

*Connector의 취급 방법은‘삽입 방법’동영상을 참조 부탁 드립니다.
단자Pitch:
0.5 mm
Height:
6.7 Max (6.6 Nom.)
유효핀수:
20 30 40 50 60
결합타입:
Vertical

다운로드

한 손으로 탈착 작업이 가능한 Auto-Lock 디자인, 수작업 또는 로봇에 의한 조립 작업에 최적
One action FFC 체결
EVAFLEX 5-SE-G VT_FAB1		 One action FFC 발거
EVAFLEX 5-SE-G VT_FAB1-2		 EVAFLEX 5-SE-G VT_FAB1-3

FFC를 잡음과 동시에 Lock해제 동작이 가능하도록 하였습니다



그라운드 단자를 내장한 고속 전송 설계(4+ Gbps V-by-One)

1: Signal패턴　2: GND패턴

EVAFLEX 5-SE-G VT_FAB2-1
FFC형상
 Hold down을 GND로 사용 가능.
전송속도 Target：4+ Gbps (V-by-One® HS)


EVAFLEX 5-SE-G VT_FAB2-31: GND pin (Hold-down)  2: Contact
EVAFLEX 5-SE-G VT_FAB2-2
추천 기판패턴
EVAFLEX 5-SE-G VT_FAB2-4
Eye pattern 4 Gbps (actual)

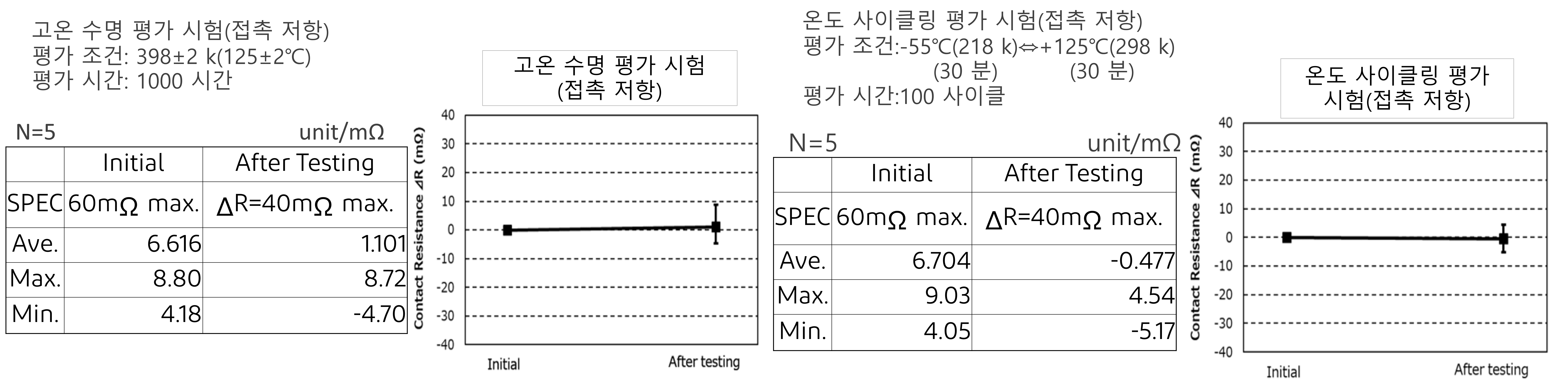

자동차 및 산업용 Application을 위한 고열 및 고내구성 Connector

자동차 및 산업용 Application을 위한 고열 및 고내구성 Connector

고온 수명 평가 시험(접촉 저항)
평가 조건: 398±2k(125±2℃)
평가 시간: 1000시간
N=5, unit/mΩ

EVAFLEX_5-SE-G_VT_FAB3_1
EVAFLEX_5-SE-G_VT_FAB3_2
고온 수명 평가 시험(접촉 저항)



온도 사이클링 평가 시험(접촉 저항)
평가 조건:-55℃(218k) (30분)⇔+125℃(298k) (30분)
평가 시간:100 사이클
N=5, unit/mΩ

EVAFLEX_5-SE-G_VT_FAB3_3
EVAFLEX_5-SE-G_VT_FAB3_4
온도 사이클링 평가 시험(접촉 저항)



Product Type
Auto-lock
결합타입
Vertical
Contact pitch
0.5 mm
Height
6.7 Max (6.6 Nom.)
Depth
3.5 mm
Width Formula
8.0+(0.5*?P) mm
Pin count
20 30 40 50 60
FPC/FFC Thickness
0.30
Current rating
0.35A / Pin
Applicable Standards (Reference Only)
eDP HBR 2 (5.4 Gbps) eDP (2.7 Gbps) V-By-One HS 1.4 (4 Gbps)
Full shielding (ZenShield®)
No
Mechanical lock
Yes
Shielded FPC / FFC
Yes
Automotive Standards USCAR-2 (40P tested. 5.4.6 (Vibration and Mechanical Shock (V1)) evaluation passed)

추천품번

찾으시는 품번 사양이 리스트에 없는 경우 문의폼을 통해 연락 주십시오.



EVAFLEX 5-SE-G VT RECOMMENDED PART NUMBERS

Part Number Description Part Number Weight (mg) Note
EVAFLEX 5-SE-G VT 20pin 20799-020E-01 349.768 　
EVAFLEX 5-SE-G VT 30pin 20799-030E-01 434.228 　
EVAFLEX 5-SE-G VT 40pin 20799-040E-01 521.965 USCAR-2 (*)
EVAFLEX 5-SE-G VT 50pin 20799-050E-01 607.057 　
EVAFLEX 5-SE-G VT 60pin 20799-060E-01 689.155 　

Note : (*) 40P tested. 2.5.6 Vibration & Shock V1 evaluation passed.
Part Number Description Part Number Weight (mg)
SI Test Board for EVAFLEX5-SE-GVT 20pin 91573-020B-001 85323.8
SI Test Board for EVAFLEX5-SE-GVT 30pin 91573-030B-001 85490.8
SI Test Board for EVAFLEX5-SE-GVT 40pin 91573-040B-001 85673.42
SI Test Board for EVAFLEX5-SE-GVT 50pin 91573-050B-001 85848.68
SI Test Board for EVAFLEX5-SE-GVT 60pin 91573-060B-001 86029.7
