여러가지 「사물」이 인터넷에 접속되는 IoT(Internet of Things)의 운용이나, 캐쉬리스 결제, 스마트 스피커, 의료의 IT화 등에 의해 Wi-Fi는 없어서는 안 되는 것이 되었습니다. 또한 방대한 정보처리가 요구되는 AI(인공지능)나 ICT(정보통신기술) 등의 기술도 앞으로 더욱더 이용이 확대될 것으로 전망되고 있어 통신환경의 안정성 향상이 요구되고 있습니다.

새로운 무선통신 규격인 Wi-Fi 6 / Wi-Fi 6E / Wi-Fi 7 등의 통신기술의 발전으로 고속, 대용량 통신, 다수의 통신기기에 의한 동시접속 시의 무선통신 안정성이 향상되어 유니파이드 커뮤니케이션, 클라우드 컴퓨팅, AR(증강현실)/VR(가상현실), 텔레프레젠스 등의 대용량 데이터 통신이 요구되는 콘텐츠도 보다 쾌적하게 이용할 수 있게 되어, 더욱더 가까운 존재가 되어질 것이 예상되고 있습니다.

Micro RF connector for Wi-Fi 6 / Wi-Fi 6E / Wi-Fi 7 applications

I-PEX의 MHF^® 시리즈는 Wi-Fi를 비롯하여 5G(밀리미터웨이브/Sub-6), 4G LTE, 블루투스, GPS, WiGig, M2M, IoT, Sig Fox, WiSUN, NB-IoT 및 LoRa 등 다양한 통신규격을 지원하는 이상적인 안테나 연결용 소형 커넥터입니다.

또한 I-PEX에서는 Wi-Fi 6 / Wi-Fi 6E에서 6GHz대역(5935MHz~7125MHz)의 주파수대역에서 성능평가를 실시하여, 기존 Wi-Fi와 동일하게 Wi-Fi 6 / Wi-Fi 6E / Wi-Fi 7(IEEE 802.11be)에서도 사용할 수 있음을 확인한 MHF^®시리즈 제품을 다수 보유하고 있습니다.

• MHF^® I: ~12 GHz에서 뛰어난 성능을 실현한 소형 RF 커넥터

MHF^® 4L: ~12 GHz에서 뛰어난 성능을 실현한 소형 RF 커넥터

MHF^® 5L： ~15 GHz에서 뛰어난 성능을 실현한 소형 RF 커넥터

Introduction of MHF^® series

I-PEX의 소형 RF 커넥터 시리즈(MHF®시리즈)의 대응 주파수 일람

MHF^®I LK
결합 Lock 기능을 탑재한 RF 커넥터 대응 주파수 ~9 GHz, 체결 높이 2.9 mm max.

 ● Mated Height: 2.9 mm max.
 ● Frequency Range: Up to 9 GHz
 ● Cable Size (Micro-Coaxial): AWG 30 O.D. 1.8 mm, AWG 30 O.D. 1.37 mm, AWG 32 O.D. 1.32 mm, AWG 32 O.D. 1.13 mm, AWG 36 O.D. 0.81 mm

Click to watch MHF^® I LK product video.

MHF^®I
대응 주파수 ~9 GHz, 결합 높이 2.5 mm max., 3.0 mm max.

 ● Mated Height: 2.5 mm max., 3.0 mm max.
 ● Frequency Range: Up to 9 GHz
 ● Cable Size (Micro-Coaxial): AWG 26 O.D. 2.0 mm, AWG 30 O.D. 1.8 mm, AWG 30 O.D. 1.37 mm, AWG 32 O.D. 1.32 mm, AWG 32 O.D. 1.13 mm, AWG 36 O.D. 0.81 mm

MHF^®4L LK
MHF 4/4L Receptacle과 결합 가능한 Lock 구조 탑재 커넥터, ~12 GHz의 고주파에서 우수한 전송특성을 발휘, 결합 높이 2.0 mm max.

 ● Mated Height: 2.0 mm max.
 ● Frequency Range: Up to 12 GHz (MHF^®4L receptacle), Up to 9 GHz (MHF^®4 receptacle)
 ● Cable Size (Micro-Coaxial): AWG 30 O.D. 1.37 mm

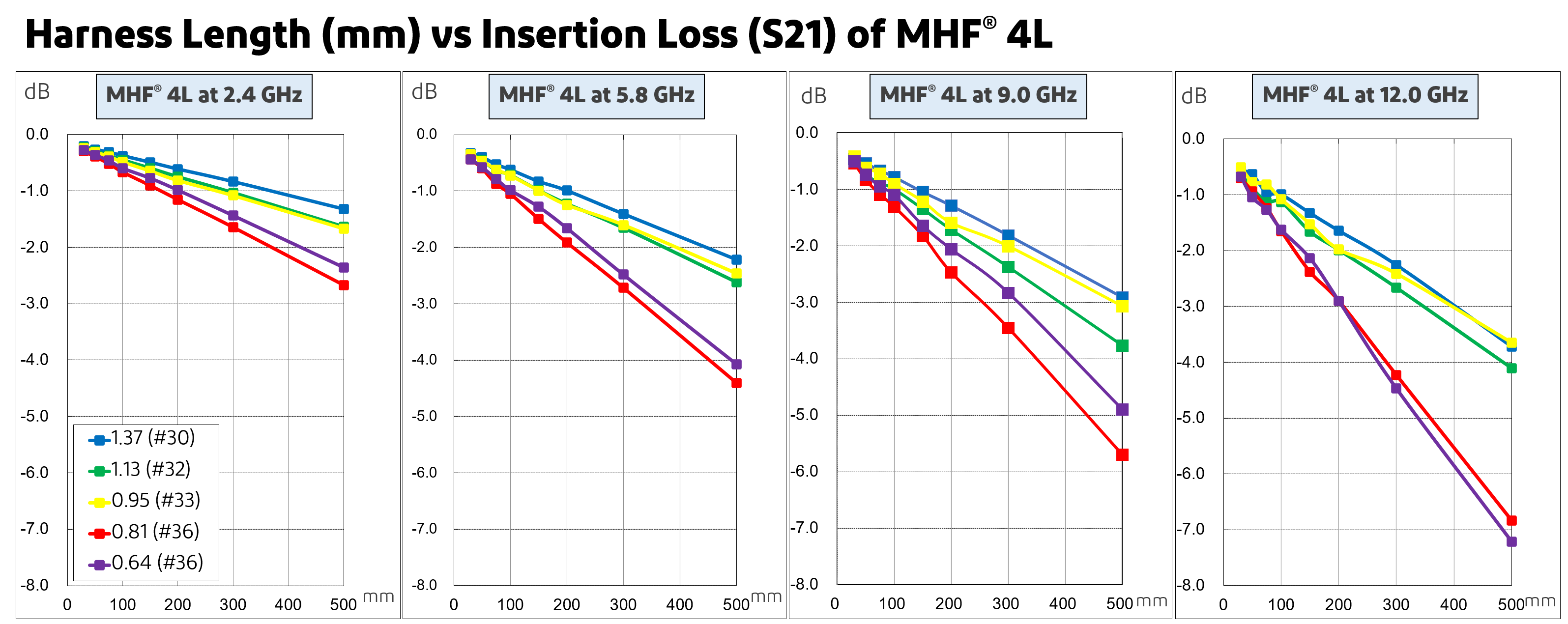

MHF^®4L
M.2 규격 표준 커넥터, 결합 높이1.7 mm max., ～12 GHz 주파수에서 우수한 전송특성을 발휘
최소한의 제품 사이즈로, ～12GHz에서 우수한 퍼포먼스를 실현

 ● Mated Height: 1.7 mm max., 1.4 mm max., 1.2 mm max.
 ● Frequency Range: Up to 12 GHz (MHF^®4L receptacle), Up to 9 GHz (MHF^®4 receptacle)
 ● Cable Size (Micro-Coaxial): AWG 30 O.D. 1.37 mm, AWG 32 O.D. 1.13 mm, AWG 33 O.D. 0.95 mm, AWG 36 O.D. 0.64 mm, AWG 36 O.D. 0.81 mm

MHF^®5L
15 GHz까지 대응하는 전송특성에 우수한 커넥터(VSWR 1.6 max. @ 15GHz), 결합 높이 1.3 mm max.

● Mated Height: 1.30 mm max.
 ● Frequency Range: Up to 15 GHz
 ● Cable Size (Micro-Coaxial): AWG 32 O.D. 1.13 mm, AWG 33 O.D. 0.81 mm

MHF^®5
저배 (결합 높이 1.0 mm max.), 12 GHz까지 대응 가능

 ● Mated Height: 1.0 mm max.
 ● Frequency Range: Up to 12 GHz
 ● Cable Size (Micro-Coaxial): AWG 36 O.D. 0.64 mm, AWG 36 O.D. 0.81 mm, AWG 38 O.D. 0.48 mm

MHF^®7S
쉴드 성능이 우수하고、5G mmWave에서의 EMC 대책에 적합한 커넥터 실장 패턴 2.0 x 2.0 mm, 주파수 15 GHz 대응, VSWR 1.5 max @ 15 GHz

 ● Mated Height: 1.4 mm max.
 ● Frequency Range: Up to 15 GHz
 ● Cable Size (Micro-Coaxial): AWG 32 O.D. 1.13 mm
