Wi-Fi 7(IEEE 802.11be)는 Wi-Fi 6(IEEE 802.11ax)를 기반으로 더 넓은 채널 대역폭, 더 높은 차수의 변조 방식, 그리고 MLO(Multi-Link Operation)를 도입하여 처리량, 지연 시간, 그리고 혼잡한 네트워크 환경에서의 성능을 더욱 향상시켰습니다.

이 문서에서는 두 표준의 주요 차이점을 살펴보고, QAM 변조와 같은 핵심 기술을 설명하며, 차세대 무선 시스템에서 요구되는 설계 과제와 특히 Connector 및 Cable Harness에 요구되는 성능 요건을 중점적으로 소개합니다.

Wi-Fi 7은 단순히 속도가 향상된 점진적 업그레이드가 아닙니다. 이전 세대 Wi-Fi의 한계를 해결하고 새로운 활용 사례를 가능하게 하는 여러 핵심 기술을 도입했습니다.

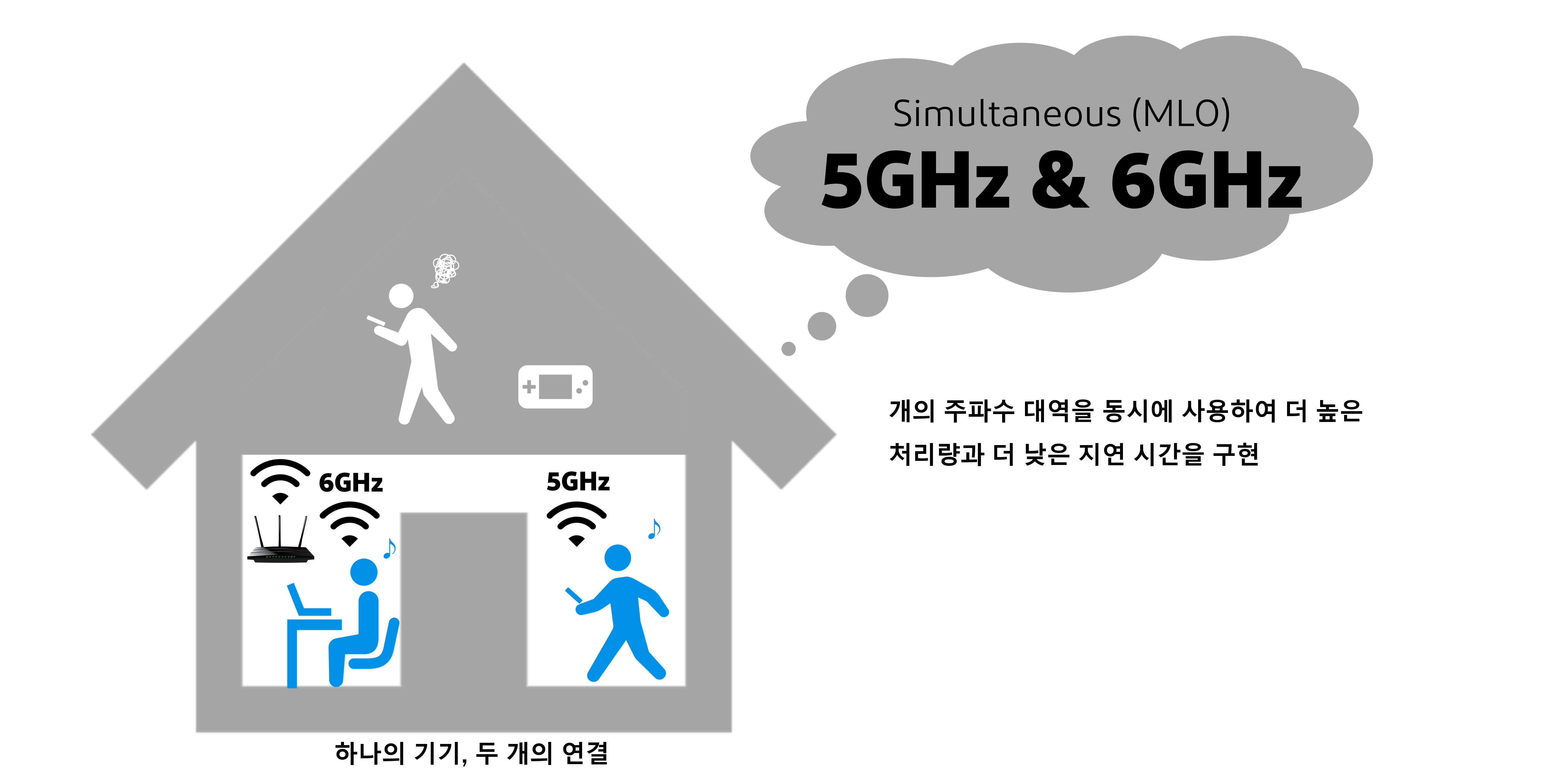

그 중에서도 가장 중요한 혁신이 (MLO Multi Link Operation), 멀티 링크 동작 기술입니다. 이 기술을 통해 기기는 여러 주파수 대역에서 동시에 데이터를 송수신할 수 있습니다. 그 결과 처리량이 향상되고 지연 시간이 감소하며, 트래픽을 동적으로 분산시켜 연결 안정성과 신뢰성이 크게 향상됩니다.

또한 Wi Fi 7은 최대 320 MHz 채널 대역폭을 지원합니다. 이는 Wi-Fi 6의 최대 대역폭보다 두 배 넓은 수준입니다. 특히 비교적 혼잡도가 낮은 6GHz 대역에서 훨씬 더 높은 데이터 전송 속도를 제공할 수 있습니다.

또 다른 주요 개선 사항은 더욱 일관되고 예측 가능한 저지연성능입니다.
이는 실시간 애플리케이션에 매우 중요합니다.

이러한 발전으로 인해 Wi-Fi 7은 특히 다음과 같은 분야에 적합합니다.
•    8K 콘텐츠를 포함한 고해상도 동영상 스트리밍
•    클라우드 게임 및 몰입형 엔터테인먼트
•    증강현실(AR) 및 가상현실(VR)
•    높은 기기 밀도를 요구하는 엔터프라이즈 환경
•    산업 자동화 및 로보틱스
•    엣지 컴퓨팅 및 실시간 데이터 처리

직교 진폭 변조(Quadrature Amplitude Modulation, QAM)는 Wi-Fi 시스템에서 사용되는 핵심 기술로, 신호의 진폭(Amplitude)과 위상(Phase) 변화를 이용하여 정보를 전송합니다. 진폭과 위상의 각 고유한 조합은 하나의 심볼(Symbol)을 나타내며, 각 심볼은 여러 비트의 데이터를 담을 수 있습니다.

Wi Fi 기술이 발전함에 따라 더 높은 데이터 전송량을 제공하기 위해 고차(High-Order) QAM 변조 방식이 도입되고 있습니다. QAM의 차수가 높아질수록 하나의 심볼에 더 많은 비트를 담을 수 있어 데이터 처리량(Throughput)이 증가합니다.
이러한 고차 QAM 방식들은 아래 표와 같이 정리할 수 있습니다.

Wi-Fi 7은 변조 방식을 1024-QAM에서 4096-QAM으로 향상시킴으로써 스펙트럼 효율을 약 20 % 높였습니다. 그러나 이러한 성능 향상은 더욱 엄격한 신호 품질 요건을 요구합니다. 컨스텔레이션 포인트가 더욱 촘촘하게 배치될수록 시스템은 노이즈, 왜곡 및 간섭에 더욱 민감 해집니다.

실질적으로 고차 QAM은 더 높은 데이터 전송 속도를 구현할 수 있지만, 이는 신호 환경이 충분히 깨끗하고 안정적일 때에만 가능합니다.

Wi-Fi 7은 성능을 크게 향상시켰지만, 더 높은 주파수와 더욱 복잡한 변조 방식을 사용함에 따라 여러 가지 중요한 기술적 과제도 함께 발생합니다.

4096-QAM과 같은 고차 변조는 매우 높은 신호 대 잡음비(SNR, Signal-to-Noise Ratio)를 요구됩니다. 아주 작은 수준의 노이즈나 신호 왜곡도 심볼 오류(Symbol Error)를 발생시켜 성능 저하를 초래할 수 있습니다.

주요 과제는 다음과 같습니다.
•    노이즈 및 간섭에 대한 민감도 증가
•    특히 6 GHz 대역에서 더욱 커지는 고주파 신호 감쇠
•    임피던스 불일치로 인한 신호 반사
•    인접한 신호 경로 간의 크로스토크(Crosstalk)
•    신호 무결성(Signal Integrity)에 영향을 미치는 위상 잡음(Phase Noise)

신호 경로 전체에서 적절한 임피던스(RF 시스템에서는 일반적으로 50 Ω)를 유지하는 것은 신호 반사를 최소화하고 효율적인 전력 전달을 보장하는 데 매우 중요합니다.

동작 주파수가 높아질수록 물리적 설계의 중요성은 더욱 커집니다. 파장이 짧아짐에 따라 신호 경로에서 발생하는 아주 작은 불연속성(discontinuity)도 시스템 성능을 크게 저하시킬 수 있습니다.

주요 고려 사항은 다음과 같습니다.
•    동축 Cable 및 차폐 (Shielding) 성능의 품질
•    Connector 설계 및 임피던스 일관성
•    기계적 공차와 조립 정밀도
•    PCB 레이아웃의 정밀도 및 소재 선택

Wi-Fi 7 시스템에서는 이전 세대보다 허용 오차의 범위가 훨씬 작습니다. RF 체인(RF Chain)의 어느 한 부분이라도 설계나 구현이 미흡하면, 4096-QAM과 넓은 채널 대역폭이 제공하는 성능상의 이점을 충분히 실현하지 못할 수 있습니다.

Wi-Fi 7 수준의 성능을 구현하기 위해서는 RF 경로 전반에 걸쳐 신호 무결성(Signal Integrity)을 유지하는 것이 필수적입니다. 특히 커넥터는 안정적인 임피던스를 유지하고, 신호 손실을 최소화하며, 신호 품질을 보존하는 데 중요한 역할을 합니다.
I-PEX Connector는 차세대 무선 시스템의 까다로운 요구 사항을 충족하도록 설계되었습니다.

주요 장점은 다음과 같습니다.
•    6 GHz 대역을 포함한 고주파 환경에 최적화된 성능
•    낮은 삽입 손실 (Insertion Loss) 과 안정적인 전기적 특성
•    신호 반사와 신호 왜곡을 줄이기 위한 정밀한 임피던스 제어
•    외부 전자기 잡음이 RF 경로로 유입되는 것을 방지하는 EMI 차폐
•    고밀도 기기 통합에 적합한 소형 폼팩터
•    열 및 기계적 스트레스 환경에서도 우수한 기계적 신뢰성
•    진동 및 충격으로 인한 신호 성능 저하를 줄여주는 잠금 (Locking) 메커니즘

고품질 Connector는 깨끗하고 안정적인 신호 전송 경로를 보장함으로써, 4096-QAM 및 MLO (Multi-Link Operation) 와 같은 첨단 기능의 성능을 장치가 최대한 활용할 수 있도록 지원합니다.

두 표준 (Wi-Fi 6 및 Wi-Fi 7) 의 주요 차이점을 한눈에 비교한 내용은 아래 표와 같습니다.

Wi-Fi 7은 무선 통ㅌ신 기술의 중요한 발전을 의미하며, Wi-Fi 6에 비해 훨씬 더 높은 속도, 더 낮은 지연 시간, 그리고 향상된 다중 기기 성능을 제공합니다. 이러한 성능 향상은 4096-QAM, 320 MHz 채널, 그리고 MLO(Multi-Link Operation)와 같은 혁신 기술을 통해 실현됩니다.

그러나 이러한 수준의 성능을 구현하기 위해서는 시스템 설계에 세심한 주의가 필요하며, 특히 고주파 환경에서의 신호 무결성(Signal Integrity) 관리가 중요합니다. 이에 따라 Connector 및 Cable Harness와 같은 구성 요소의 품질이 더욱 중요해지고 있습니다.

기기 제조업체와 시스템 설계자에게 있어 Wi-Fi 7의 성공적인 구현은 단순히 새로운 표준을 채택하는 것만으로는 충분하지 않습니다. RF 체인(RF Chain)의 모든 요소가 Wi-Fi 7의 까다로운 기술적 요구 사항을 지원할 수 있도록 최적화되어야 합니다. 이러한 측면에서 정밀 전기기계식 RF Connector, 우수한 EMI 차폐 성능, 그리고 견고한 Mechanical Lock 구조를 포함하는 I-PEX의 고성능 Interconnect Solution션은 매우 중요한 역할을 수행합니다.

I-PEX는 Wi-Fi 6 / 6E Application에 적합한 다양한 MHF^® Micro RF Connector Series를 제공합니다.

MHF^® I LK

결합 Lock 기능을 탑재한 RF 커넥터 대응 주파수 ~9 GHz, 체결 높이 2.9 mm max
 •  Mated Height: 2.9 mm max.
 •   Frequency Range: Up to 9 GHz
 •   Cable Size (Micro-Coaxial): AWG 30 O.D. 1.8 mm, AWG 30 O.D. 1.37 mm, AWG 32 O.D. 1.32 mm, AWG 32 O.D. 1.13 mm, AWG 36 O.D. 0.81 mm

Click to watch MHF^® I LK product video

MHF^® I

대응 주파수 ～9GHz, 결합 높이 2.5 mm max., 3.0 mm max.
 •  Mated Height: 2.5 mm max., 3.0 mm max.
 •  Frequency Range: Up to 9 GHz
 •  Cable Size (Micro-Coaxial): AWG 26 O.D. 2.0 mm, AWG 30 O.D. 1.8 mm, AWG 30 O.D. 1.37 mm, AWG 32 O.D. 1.32 mm, AWG 32 O.D. 1.13 mm, AWG 36 O.D. 0.81 mm

MHF^® 4L LK

MHF 4/4L Receptacle과 결합 가능한 Lock 구조 탑재 커넥터, ~12 GHz의 고주파에서 우수한 전송특성을 발휘, 결합 높이 2.0 mm max.
 •  Mated Height: 2.0 mm max.
 •  Frequency Range: Up to 12 GHz (MHF^®4L receptacle), Up to 9 GHz (MHF^®4 receptacle)
 •  Cable Size (Micro-Coaxial): AWG 30 O.D. 1.37 mm

MHF^® 4L

M.2 규격 표준 Connector: 결합높이 1.2 mm, 1.4 mm, 1,7mm max., ～12 GHz 주파수에 우수한 전송특성을 발휘
 •  Mated Height: 1.7 mm max., 1.4 mm Max., 1.2 mm max.
 •  Frequency Range: Up to 12 GHz (MHF^®4L receptacle), Up to 9 GHz (MHF^®4 receptacle)
 •  Cable Size (Micro-Coaxial):  AWG 30 O.D. 1.37 mm, AWG 32 O.D. 1.13 mm, AWG 33 O.D. 0.95 mm, AWG 36 O.D. 0.64 mm, AWG 36 O.D. 0.81 mm

MHF^® 5L

15 GHz까지 대응하는 전송특성에 우수한 커넥터(VSWR 1.6 max. @ 15 GHz),결합 높이 1.3 mm max.
 •  Mated Height: 1.3 mm max.
 •  Frequency Range: Up to 15 GHz
 •  Cable Size (Micro-Coaxial): AWG 32 O.D. 1.13 mm, AWG 33 O.D. 0.81 mm

MHF^® 5

저배 (결합 높이 1.0 mm max.), 12 GHz까지 대응 가능
 •  Mated Height: 1.0 mm max.
 •  Frequency Range: Up to 12 GHz
 •  Cable Size (Micro-Coaxial): AWG 36 O.D. 0.64 mm, AWG 36 O.D. 0.81 mm, AWG 38 O.D. 0.48 mm

MHF^® 7S

쉴드 성능이 우수하고、5G mmWave에서의 EMC 대책에 적합한 커넥터 실장 패턴 2.0 x 2.0 mm, 주파수 15 GHz 대응, VSWR 1.5 max @ 15 GHz
 •  Mated Height: 1.3 mm max.
 •  Frequency Range: Up to 15 GHz
 •  Cable Size (Micro-Coaxial): AWG 32 O.D. 1.13 mm
