MINIFLEX® 5-BFN II LK

MINIFLEX 5-BFN II LK Product Image
기계식 Lock 기능, 보강판에 의한 견고성, 저배 (높이 = 1.0 mm), 0.5 mm Pitch, 수평 결합, 백플립
  • 기계식 Lock 기능에 의한 높은 FPC 유지력

  • 독자적인 보강판 형상을 통해 액추에이터의 탈락을 방지

  • FPC 미삽입 상태에서도 액추에이터 닫기 조작 가능(단자 변형 최소화)

단자Pitch:
0.500
Height:
1.10 Max (1.00 Nom.) ,
유효핀수:
4 6 8 10 12 14 16 18 20 22 24 26 28
결합타입:
Horizontal

다운로드


  • 카탈로그

  • 2D Drawing (제품도면)

  • 제품 규격

  • 3D Drawing (IGES)

  • 3D Drawing (STEP)

  • 테스트 레포트

  • 설명서

  • 포장 규격

  • 인증서

  • 기계식 Lock 기능에 의한 높은 FPC 유지력

    Mechanical Lock에 의한 높은 Lock강도

    독자적인 보강판 형상을 통해 액추에이터의 탈락을 방지

    Actuator의 빠짐 방지 구조.

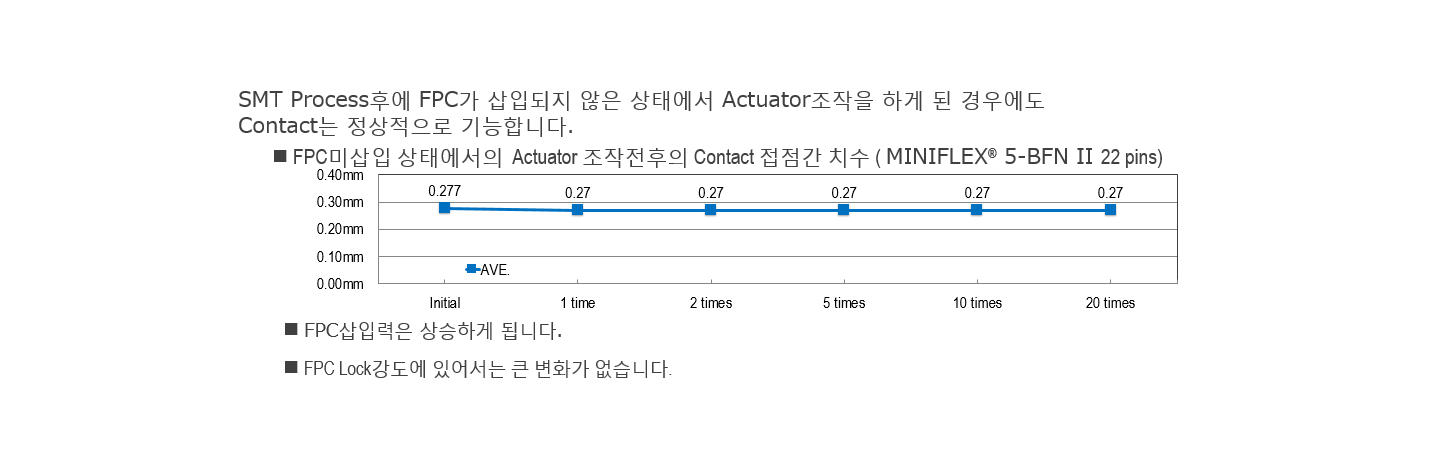

    FPC 미삽입 상태에서도 액추에이터 닫기 조작 가능(단자 변형 최소화)

    FPC미삽입 상태에서의 Actuator조작.

    관련영상:

    Product Type
    Back Flip
    결합타입
    Horizontal
    Contact pitch
    0.50 mm
    Height
    1.10 Max (1.00 Nom.) ,
    Depth
    3.50 mm
    Width Formula
    2.7+(0.5*?P) mm
    Pin count
    4 6 8 10 12 14 16 18 20 22 24 26 28
    FPC/FFC Thickness
    0.30
    Current rating
    0.5A / Signal pin
    Full shielding (ZenShield®)
    No
    Mechanical lock
    Yes
    Shielded FPC / FFC
    No
    Other Features
    High-retention mechanical lock

    MINIFLEX 5-BFN II LK RECOMMENDED PART NUMBERS

    Part Number Description Pin count Part Number
    MINIFLEX 5-BFN II LK
    (FPC thickness : 0.3 mm)
    4 20600-004E-01
    6 20600-006E-01
    8 20600-008E-01
    10 20600-010E-01
    12 20600-012E-01
    14 20600-014E-01
    16 20600-016E-01
    18 20600-018E-01
    20 20600-020E-01
    24 20600-024E-01
    다른 형번
    이 리스트에는 샘플 준비가 안되는 형번과 판매종료된 형번이 포함되어 있을 수 있습니다.
    신규로 채용을 검토하시는 고객께서는 아무쪼록 상기의 추천 형번을 검토해 주시기 바랍니다.

    OTHER MINIFLEX 5-BFN II LK PART NUMBERS

    Part Number Description Pin count Part Number
    MINIFLEX 5-BFN II LK
    (FPC thickness : 0.3 mm)
    4 20753-004E-01
    6 20570-006E-01
    6 20753-006E-01
    8 20753-008E-01
    10 20753-010E-01
    12 20753-012E-01
    14 20753-014E-01
    16 20753-016E-01
    18 20753-018E-01
    20 20753-020E-01
    22 20753-022E-01
    24 20753-024E-01
    26 20753-026E-01
    28 20753-028E-01
    MINIFLEX 5-BFN II LK
    (FPC thickness : 0.2 mm)
    4 20755-004E-02
    6 20755-006E-01
    6 20755-006E-02
    8 20570-008E-01
    8 20755-008E-01
    8 20755-008E-02
    10 20570-010E-01
    10 20755-010E-01
    10 20755-010E-02
    12 20755-012E-02
    14 20570-014E-01
    14 20755-014E-01
    14 20755-014E-02
    16 20755-016E-02
    18 20755-018E-02
    20 20755-020E-02
    22 20755-022E-02
    24 20755-024E-02
    26 20755-026E-02
    28 20755-028E-02
    MINIFLEX 5-BFN II LK
    (FPC thickness : 0.2 mm)
    4 20570-004E-02
    6 20570-006E-02
    8 20570-008E-02
    10 20570-010E-02
    12 20570-012E-02
    14 20570-014E-02
    16 20570-016E-02
    18 20570-018E-02
    20 20570-020E-02
    22 20570-022E-02
    24 20570-024E-02
    26 20570-026E-02
    28 20570-028E-02
    MINIFLEX 5-BFN II LK
    (FPC thickness : 0.3 mm)
    22 20600-022E-01
    26 20600-026E-01
    28 20600-028E-01
