CABLINE-UY
低背 (高さ = 0.82 mm Max.)、高速伝送対応(32Gbps/lane)、狭ピッチ (0.35 mmピッチ)、ライトアングル縦嵌合タイプ, 細線同軸ケーブルコネクタ

    小型低背で狭小スペースに最適

    32Gbps/lane の高速伝送内部接続に最適

    小径ヒンジを通す事を可能にしたスリムなデザイン

コンタクトピッチ (mm):
0.35 mm
Height:
0.82 Max
芯数:
5 10
細線同軸ケーブルサイズ (AWG):
40 42
Discrete Cable (AWG):
36
嵌合タイプ:
縦嵌合

ダウンロード


小型低背で狭小スペースに最適

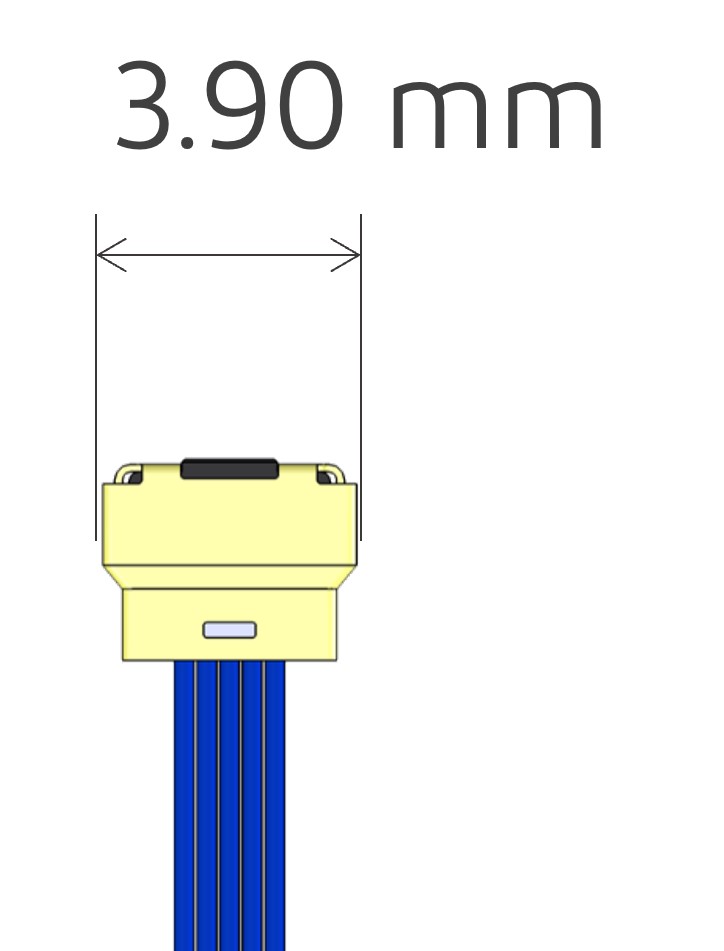

コネクタ嵌合状態のサイズ

コネクタ嵌合状態のサイズ

1円硬貨 と 5 pinプラグのサイズ比較イメージ

1円硬貨 と 5 pinプラグのサイズ比較イメージ



32Gbps/lane の高速伝送内部接続に最適

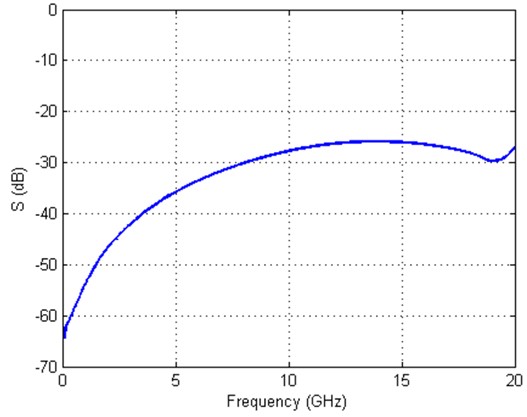

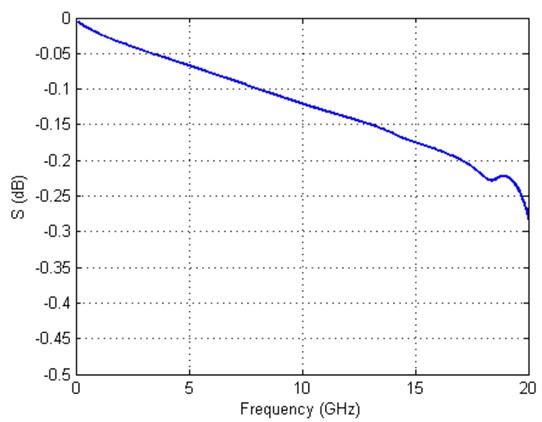

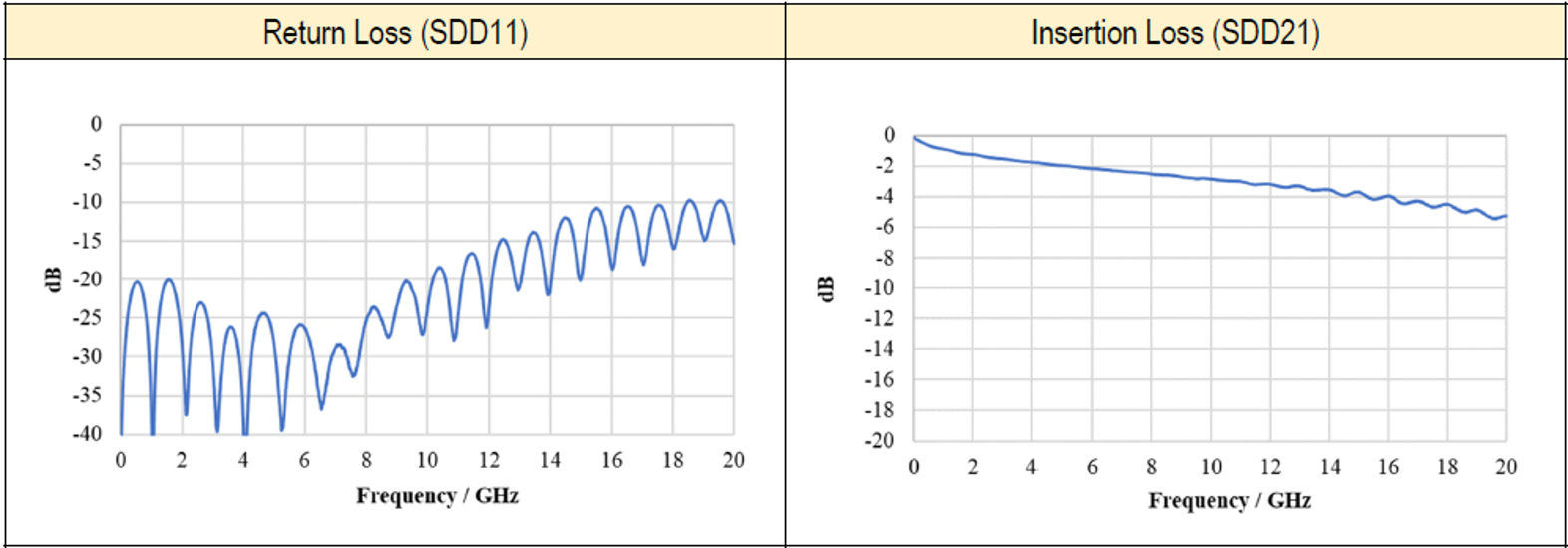

Measurement results

Connector
: CABLINE-UY 10 pin
Cable : Micro-coaxial cable
AWG 42, 50 ohm , Length : 100 mm
Pin Assignment : GSSGSSG

FAB2

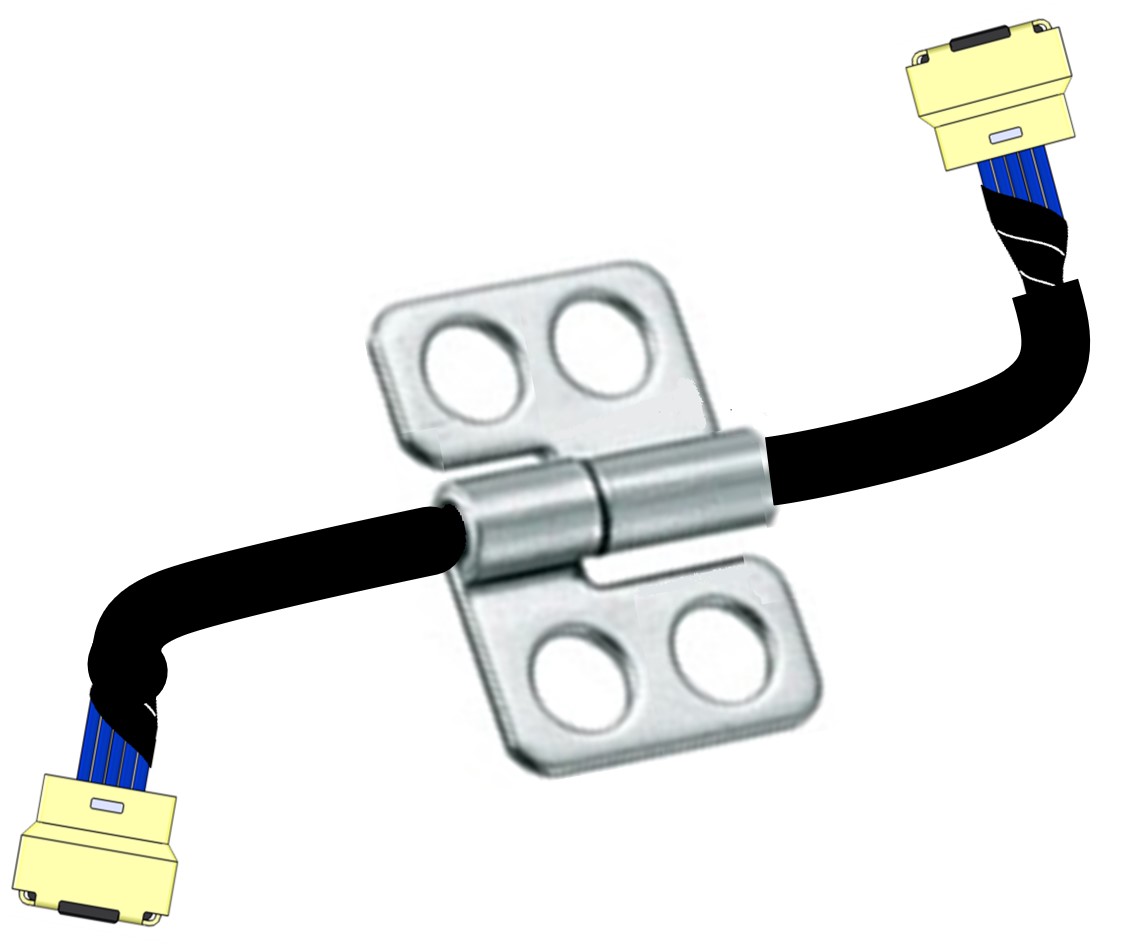

小径ヒンジを通す事を可能にしたスリムなデザイン

ケーブルを曲げない方が寸法が小さい_1

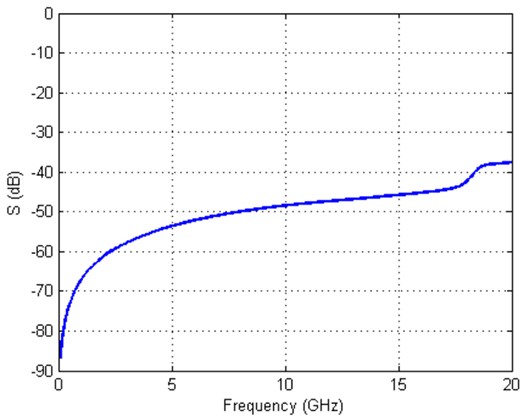

シミュレーション結果(5 pin):
ケーブルを曲げない方が寸法が小さい

ケーブルを曲げない方が寸法が小さい_2

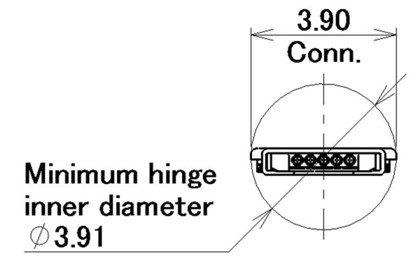

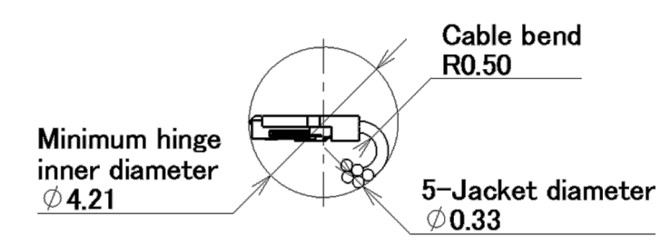

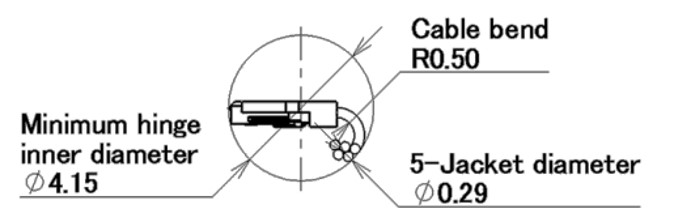

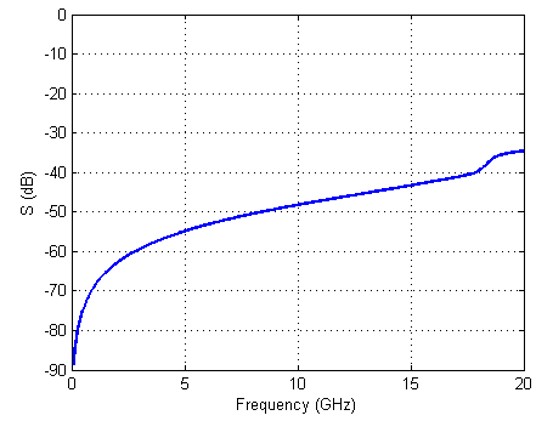

シミュレーション結果(5 pin以上):ボンディングが無い場合の通せる最小ヒンジ内径(mm)ボンディングが無い場合の通せる最小ヒンジ内径(mm)

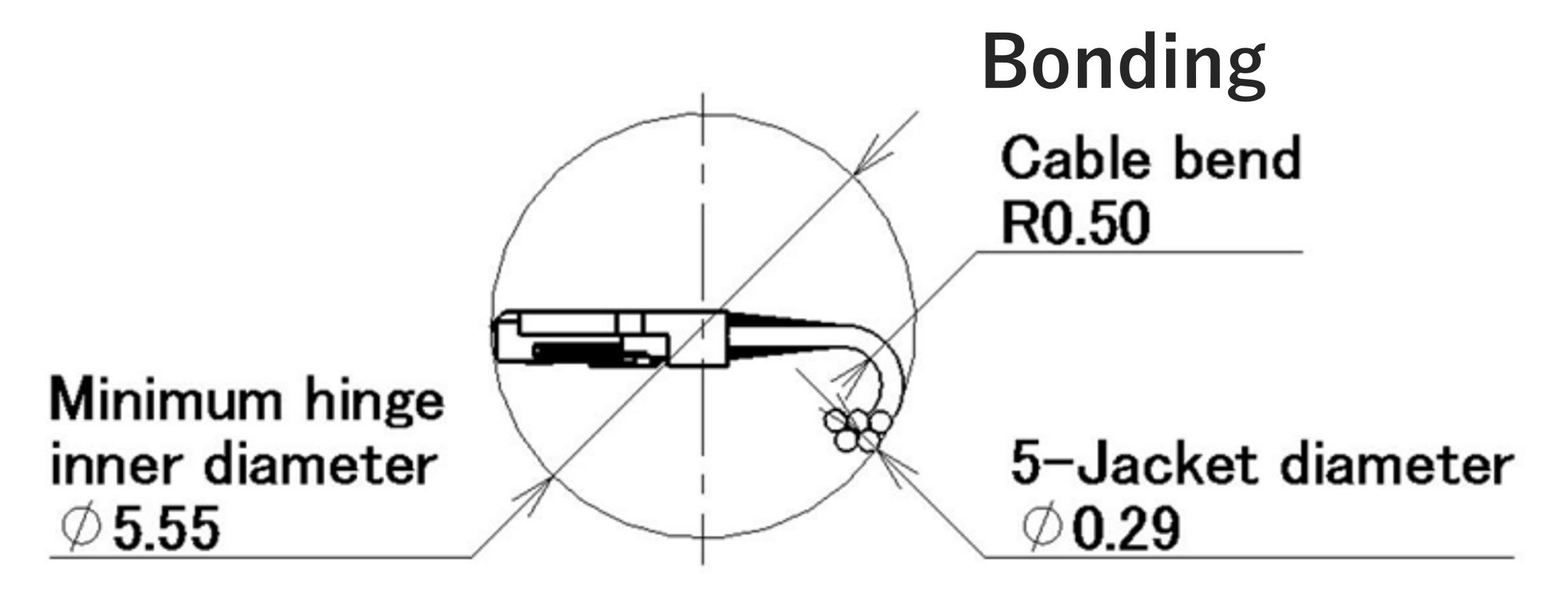

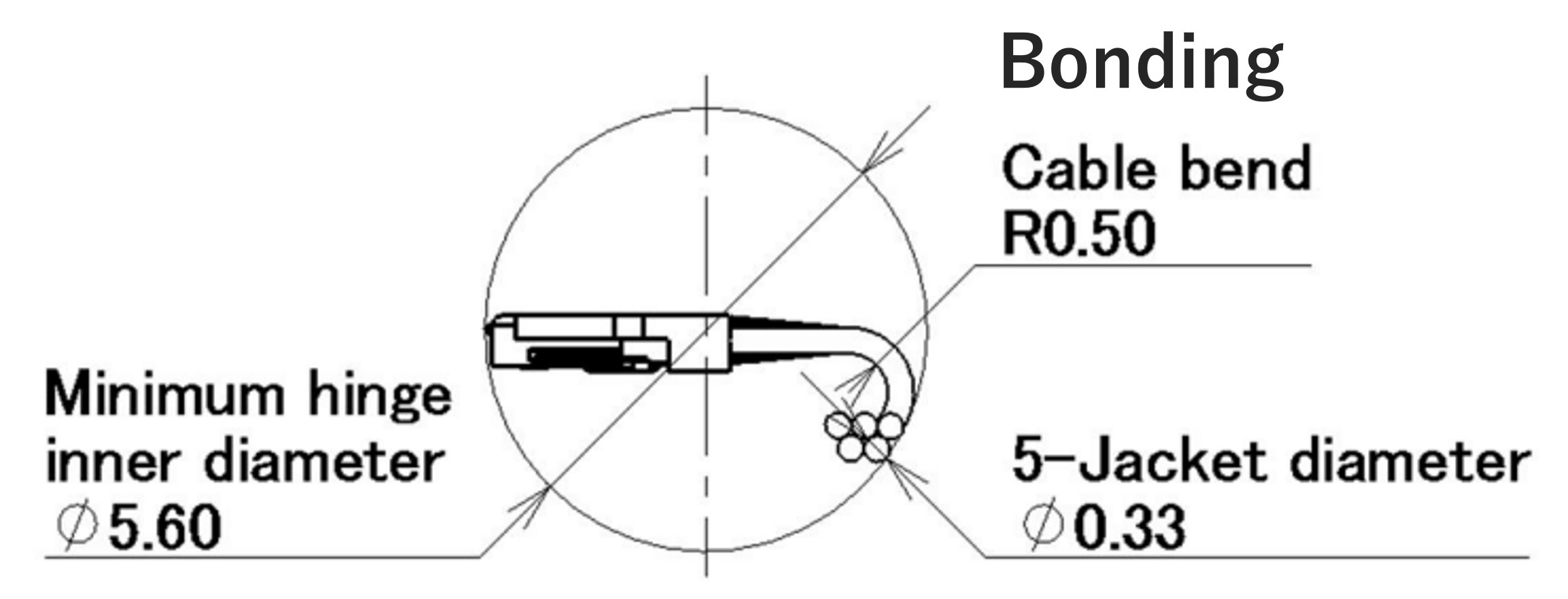

シミュレーション結果(5 pin以上):ボンディングがある場合の通せる最小ヒンジ内径(mm)ボンディングがある場合の通せる最小ヒンジ内径(mm)




Contact pitch
0.35 mm
Height
0.82 Max
Depth
3.1 mm
Width Formula
Wire plug : 2.15 + (0.35 * ?p) SMT plug : 2.02 + (0.35 * ?p)  mm
Pin count
5 10
Applicable Standards (Reference Only)
USB4 Gen 4(40Gbps/Lane PAM3) Thunderbolt 5(40Gbps/Lane PAM3) USB4 Gen 3(20 Gbps/Lane) DisplayPort UHBR20(20Gbps/Lane) V-By-One US (16 Gbps/Lane) HDMI 2.1 (12 Gbps/Lane) USB 3.1 Gen 2 (10 Gbps/Lane) HDMI 2.0 (6 Gbps/Lane) eDP HBR 2 (5.4 Gbps/Lane) USB 3.1 Gen 1 (5 Gbps/Lane) V-By-One HS 1.4 (4 Gbps/Lane) eDP (2.7 Gbps/Lane) MiPi standards
Full shielding (ZenShield®)
No

推奨型番

お探しの品番・仕様がリストにない場合はお問い合わせフォームよりお問い合わせください。



CABLINE-UY



CABLINE-UY RECOMMENDED PART NUMBERS

Part Number Description Part Number Weight (mg)
CABLINE-UY plug cable assembly 5pin 20857-005T-01 24.868
CABLINE-UY plug cable assembly 10pin 20857-010T-01 32.85
CABLINE-UY receptacle 5pin 20854-005E-02 6.3
CABLINE-UY receptacle 10pin 20854-010E-02 9.74
CABLINE-UY shell A 5pin 3568-0051 18.938
CABLINE-UY shell A 10pin 3568-0101 23.850



 CABLINE-UY SAMPLE HARNESS FOR EVALUATION PART NUMBERS

Part Number Description Part Number Weight (mg)
CABLINE-UY harness 5pin micro-coaxial 42AWG L=100mm 81426-100B-03-D -
CABLINE-UY harness 5pin micro-coaxial 42AWG L=200mm 81426-100B-02-D -
CABLINE-UY harness 5pin micro-coaxial 42AWG L=300mm 81426-100B-01-D 522
CABLINE-UY harness 10pin micro-coaxial 42AWG L=100mm 81787-100B-03-D   -
CABLINE-UY harness 10pin micro-coaxial 42AWG L=200mm 81787-100B-02-D  -
CABLINE-UY harness 10pin micro-coaxial 42AWG L=300mm 81787-100B-01-D 1007.4
CABLINE-UY harness 5pin micro-coaxial 42AWG L=300mm  1-1 82448-100B-02-D -
CABLINE-UY harness 10pin micro-coaxial 42AWG L=300mm  1-1 82449-100B-02-D -



その他の型番
このリストには、サンプルの準備が無い型番や販売終了型番が含まれている場合があります。
新規での採用をご検討のお客様は、ぜひ上記の推奨型番をお選びください。

CABLINE-UY OTHER PART NUMBERS

Part Number Description Part Number Weight (mg)
CABLINE-UY receptacle 5pin 20854-005E-12 -
CABLINE-UY plug housing 5pin 20907-005E-01 5.930
CABLINE-UY plug housing 10pin 20907-010E-01 9.000
CABLINE-UY shell A 5pin 3568-0052 18.938

CABLINE-UY ACCESSORIES PART NUMBERS

Part Number Description Part Number Weight (mg)
CABLINE-UY hand tool plug insertion/extraction 5p 91174-0001 440
CABLINE-UY hand tool plug insertion/extraction 10p 91174-0002 600



SI Test Board with 2.92mm Adapter

Part Number Description Part Number Weight (mg)
SI Test Board for CABLINE-UY 91565-005B-001 39708.72
