CABLINE®-CX II Without Cover

CABLINE-CX II Without Cover Product Image
狭ピッチ (0.25 mmピッチ)、低背 (高さ = 0.78 mm max)、メカニカルロック付き、シールド＆多点グランド接点、水平嵌合タイプ細線同軸コネクタ

    狭小スペースに最適

    メカニカルロックバーによる不完全嵌合防止とPlug抜け防止

    EMIシールドと多点グランド接点設計
Contact Pitch:
0.25 (mm)
嵌合タイプ:
水平嵌合
Mated Height:
0.78 max. (mm)
芯数:
40
Micro-Coaxial Cable:
AWG 44 AWG 46
Discrete Cable:
AWG 39 AWG 40 AWG 42 AWG 44 AWG 46
Current rating:
0.1 A AC/DC [AWG 46] per contact/up to 40 contacts 0.15 A AC/DC [AWG 44] per contact/up to 40 contacts 0.3 A AC/DC [AWG 39] per contact/up to 40 contacts

ダウンロード

狭小スペースに最適

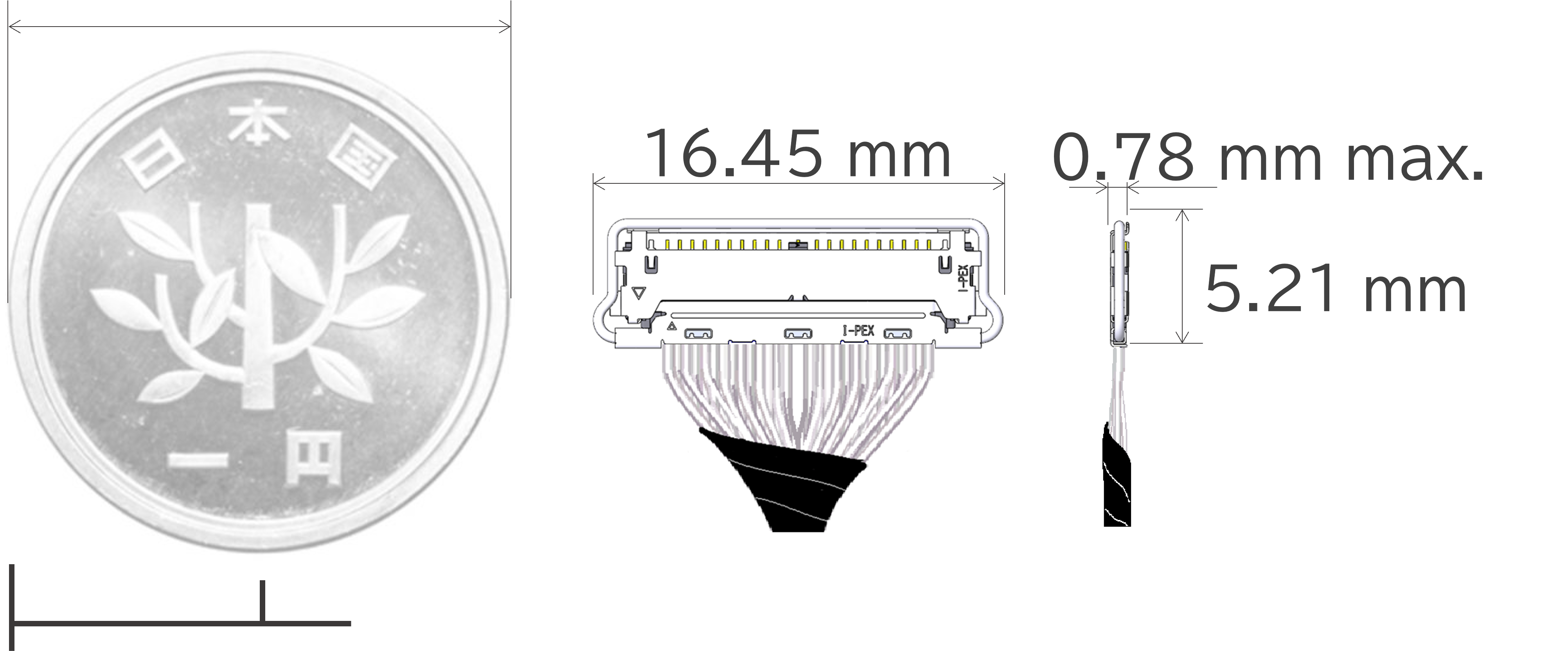

CABLINE-CX II 40p と 1円硬貨のサイズ比較
嵌合高さ: 0.78mm max.                                            細線同軸コネクタハーネスによるヒンジ部通過シミュレーション

CABLINE-CX_II_FAB1-1_J CABLINE-UX II_FAB1-2.jpg

柔軟な細線同軸ケーブルハーネスは
ヒンジのある小型アプリケーションに適応

メカニカルロックバーによる不完全嵌合防止とPlug抜け防止
CABLINE-CX II_FAB2-1Mate
CABLINE-CX_II_FAB2-2 Locked
 CABLINE-CX II_FAB2-3
                                            PlugがReceptacleに完全に嵌合されている場合にのみロックが可能

干渉
CABLINE-CX_II_FAB2-4                                           不完全嵌合

CABLINE-CX_II_FAB2-5
                                      完全嵌合



EMIシールドと多点グランド接点設計

UAII_Fab3-3  はんだ付け接点部
UAII_Fab3-4  メカニカル接点部

1. Plug Shell
 から
Receptacle Shell

 FAB3

2. Receptacle Shell
から
PCB
CABLINE-CX_II_FAB3-1
                     コネクタ裏面		 CABLINE-CX_II_FAB3-2_2
3. Wire Shield
 から
Ground Bar		 FAB3 4. Ground Bar
 から
Plug Shell		 ​​FAB3 5. Plug Shell
 から
Receptacle Ground Contact		 FAB3 6. Receptacle Shell
から
PCB





Transmission Speed (Reference Only) 5 Gbps/Lane NRZ
Contact Pitch
0.25 (mm)
嵌合タイプ
水平嵌合
Mated Height
0.78 max. (mm)
Available Pin Counts
40
Depth
5.21 (mm)
Width Formula
16.45 (mm)
Micro-Coaxial Cable
AWG 44 AWG 46
Discrete Cable
AWG 39 AWG 40 AWG 42 AWG 44 AWG 46
Shielded FPC / FFC
No
Current rating
0.1 A AC/DC [AWG 46] per contact/up to 40 contacts 0.15 A AC/DC [AWG 44] per contact/up to 40 contacts 0.3 A AC/DC [AWG 39] per contact/up to 40 contacts
Applicable Standards (Reference Only)
USB3.1 Gen1 (5 Gbps/Lane) V-By-One HS 1.4 (4 Gbps/Lane) eDP (2.7 Gbps/Lane) MiPi standards
Full EMI Shielding (ZenShield®)
No
Mechanical lock
Yes

推奨型番

お探しの品番・仕様がリストにない場合はお問い合わせフォームよりお問い合わせください。



DIAGRAMS_CABLINE-CX_II_WITHOUT_COVER

CABLINE-CX II Without Cover RECOMMENDED PART NUMBERS

Part Number Description Part Number Weight (mg)
CABLINE-CX II without cover plug cable assembly 40pin 20978-040T-01 79.48
CABLINE-CX II plug housing 40pin 20974-040T-01 32.53
CABLINE-CX II plug shell A 40pin 3655-0401 19.35
CABLINE-CX II without cover plug lock bar assembly 40pin 3656-0402 27.6
CABLINE-CX II receptacle 40pin 20976-040E-01 78.353



CABLINE-CX II Without Cover SAMPLE HARNESS FOR EVALUATION PART NUMBERS

Part Number Description Part Number Weight (mg)
CABLINE-CX II 40pin micro-coaxial 46AWG L=300mm 1-N  Zenshield type 82439-100B-02-D -

SI Test Board with 2.92mm Adapter

Part Number Description Part Number Weight (mg) Image
SI Test Board for CABLINE-CX II (type-A) 40pin 91583-040B-001 73853.52
CABLINE-CX_II(TYPE-A)_TB-836_Main_(C)
Main Board
CABLINE-CX_II(TYPE-A)_TB-836_Thru_(C)
Thru  Board


SI Test Board for CABLINE-CX II (type-B) 40pin 91584-040B-001 80553.52
CABLINE-CX_II(TYPE-B)_TB-836_Main_(C)
Main Board
CABLINE-CX_II(TYPE-B)_TB-836_Thru_(C)
Thru Board



CABLINE-CX II Without Cover Plan to EOL PART NUMBERS

Part Number Descriptions EOL P/N Alternative I-PEX P/N Differences to alternative item
CABLINE-CX II plug 40pin 20833-040T-01-1 20974-040T-01 old P/N
CABLINE-CX II lock bar 40pin 20834-040T-01-1 20975-040T-01 old P/N
CABLINE-CX II with cover 40pin 20844-040T-01-1 20977-040T-01 old P/N
CABLINE-CX II without cover 40pin 20845-040T-01-1 20978-040T-01 old P/N
CABLINE-CX II plug shell A 40pin 3398-0401-1 3655-0401 old P/N
CABLINE-CX II lock bar 40pin 3400-0402-1 3656-0402 old P/N
