RFコネクタ

MHF^® は最小限の実装スペースで最高のパフォーマンスを実現するアンテナ接続用超小型RF同軸コネクタシリーズです。5Gミリ波/サブ6、4G LTE、Wi-Fi、Bluetooth、GPS、WiGig、M2M、IoT、SigFox、WiSUN、NB-IoTやLoRaなどの通信規格に対応します。

I-PEX独自の無はんだ結線技術i-Fit^®テクノロジーにより、最大周波数15 GHzまで安定した性能を実現
ZenShield^®搭載でEMC性能を備えた製品
業界初のロック機構付きRF同軸コネクタ
コネクタ嵌合高さ1.0mmの低背コネクタから、周波数帯域最大15GHz対応コネクタまで、多様なオプション

製品名	MHF^®I LK	MHF^®I			MHF^®4L LK	MHF^®4L				MHF^®4	MHF^®5L	MHF^®5	MHF^®7S	MHF^®-TI
外観
嵌合高さ(mm)	2.9		3.0	2.5	2.0		1.7	1.4	1.2	1.2	1.3	1.0	1.4	3.65
周波数	DC-9 GHz		DC-9 GHz		DC-12 GHz (MHF 4L Plug x MHF 4L Rece.), DC-9 GHz (MHF 4L Plug x MHF 4 Rece.)		DC-12 GHz (MHF 4L Plug x MHF 4L Rece.), DC-9 GHz (MHF 4L Plug x MHF 4 Rece.)			DC-9 GHz	DC-15 GHz	DC-12 GHz	DC-15 GHz	DC-6 GHz
フルEMI シールド ZenShield^®	-	-			-	-				-	-	-	●	-
メカニカルロック	●	-			●	-				-	-	-	-	●

コンテンツ :

なぜI-PEXの小型RFコネクタが選ばれているのか？
1) 業界標準コネクタ

2) 多様なオプション
- 2-1) ケーブルサイズバリエーション
- 2-2) 嵌合高さとパッドレイアウト
- 2-3) メカニカルロック
- 2-4) グランドクリップ/クランプ

3) i-Fit^®テクノロジー
- 3-1) i-Fit^®テクノロジーとは?
- 3-2) 無はんだ結線によるメリット
- 3-3) 豊富な実績
- 3-4) 完全自動化生産ハーネス

なぜI-PEXのスイッチコネクタが選ばれているのか？

アクセサリ

なぜI-PEXの小型RFコネクタが選ばれているのか?

1) 業界標準コネクタ

標準的な通信規格

I-PEXのMHF^®シリーズはRF分野におけるスタンダードコネクタとして、スマートフォン、タブレット、ノートブックパソコン、通信モジュール、車載インフォテイメントボードといった様々な電子機器にご採用いただいております。今後IoTの普及が見込まれている中、I-PEXはMHF^®シリーズによりグローバルなワイアレス社会の実現に貢献していきます。今までに250億個以上のMHF^®コネクタを販売してきた実績に裏付けられた確かな品質、加えて費用対効果の高い優れた製品を今後もご提供いたします。

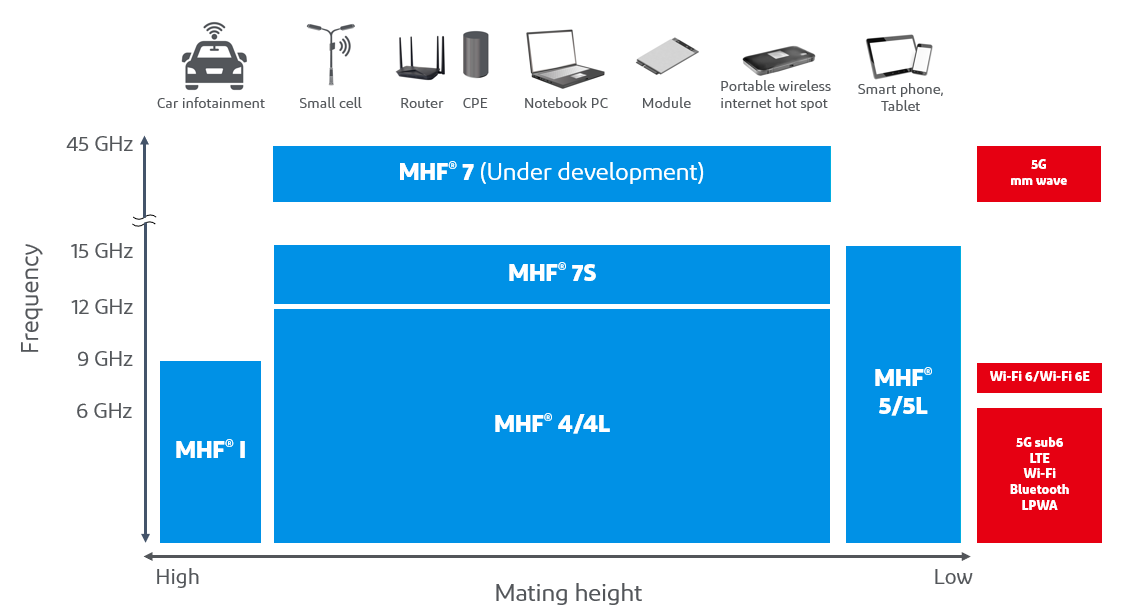

5G、新たな通信規格	I-PEXの小型RF同軸コネクタシリーズ（MHF®シリーズ）の対応周波数一覧
MHF^® 7Sは5G ミリ波とサブ6対応機器の開発促進に貢献します。ノートブックパソコンやスモールセル、CPEといった長い伝送路を必要とする大きなサイズの電子機器では、信号の伝送損失を最小限に抑える上でケーブルハーネスが有効です。5G機器に最適な性能を備えたMHF^® 7Sは、5G機器開発特有の課題の多くを解決します。I-PEXは、 5Gを始めとして進化を続ける通信技術に適した製品を提供していきます。
Wi-Fi 7、 Wi-Fi /6E
更なる高速・大容量通信、多数の通信機器による同時接続時の安定性向上、そして省エネ化を実現する為、 Wi-Fi 7 、Wi-Fi 6Eでは対応周波数が6GHz帯 (5.925〜7.125GHz)まで拡張されました。MHF^® Iは9GHz、MHF^® 4Lは12GHzまで対応しておりますので、Wi-Fi 6E / Wi-Fi 7でも従来のWi-Fi同様にご使用いただけます。

RF製品検索製品マトリックスを表示トップに戻る

2) 多様なオプション

2-1) ケーブルサイズバリエーション

I-PEXは、挿入損失とVSWR、ケーブルのフレキシビリティの要求に合わせたRF同軸ケーブルを多種ご用意しております。
コネクタの種類により結線できるケーブル径は異なりますが、ケーブル外径サイズ0.48mm (MHF^® 5)から、3.0mm(MHF^®-TI)までのラインナップがございます。一般的な同軸タイプとハーネス長による挿入損失値及びケーブルの最小曲げ半径は以下の通りです。

Anchor

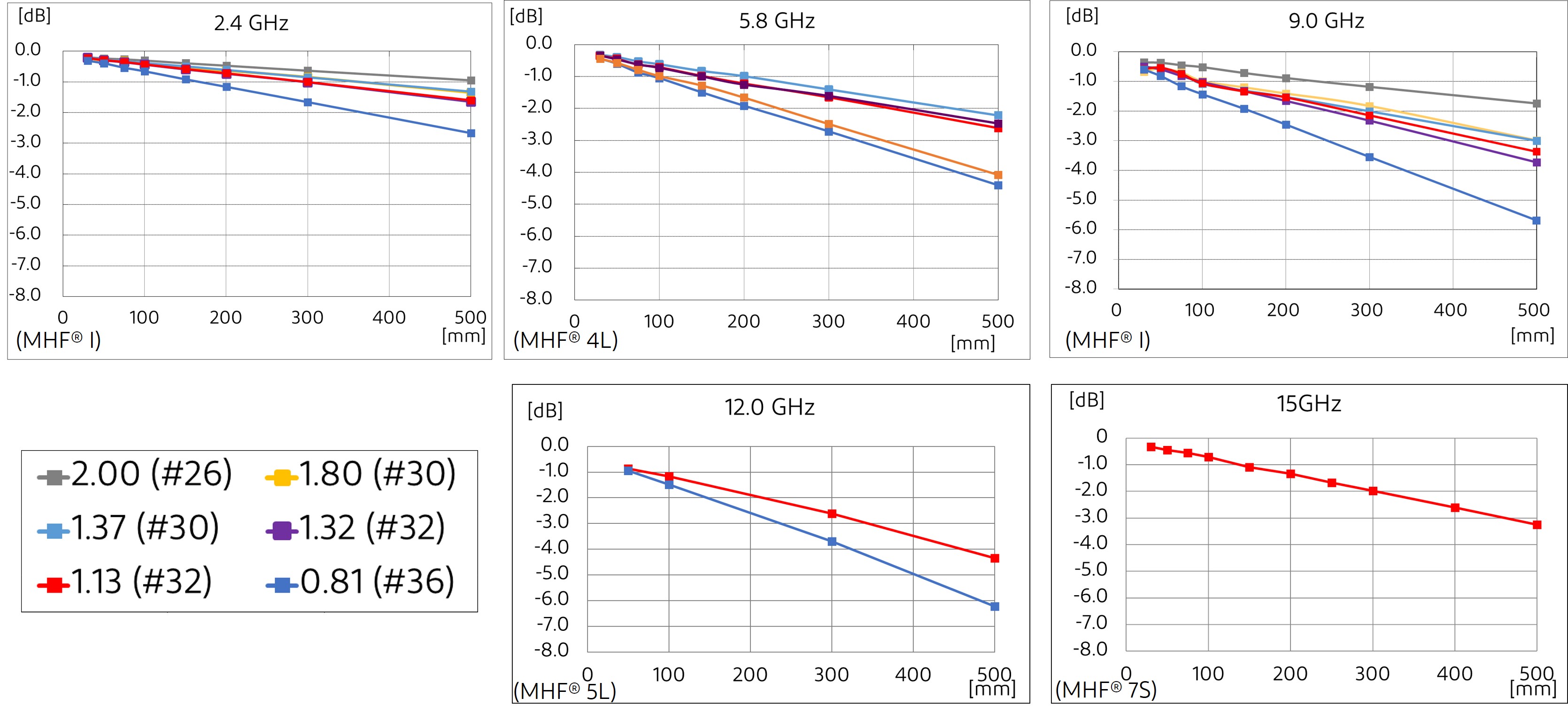

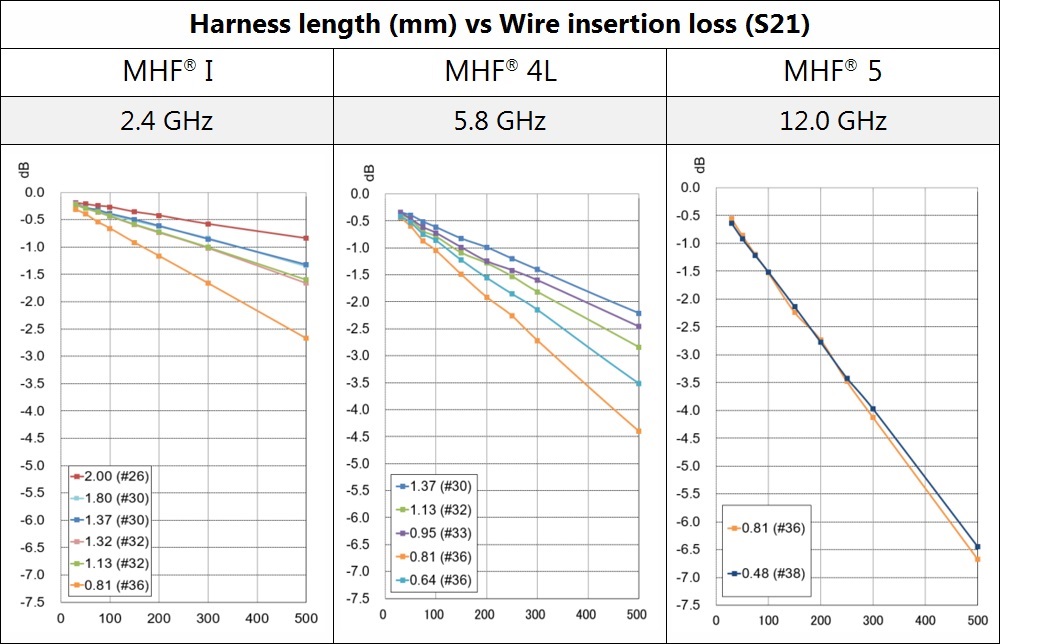

ハーネス長 (mm) vs 挿入損失(S21) : 2.4 GHz, 5.8 GHz, 9.0 GHz, 12 GHz, 15 GHz

他の周波数でのケーブル挿入損失データについては、製品マトリックスファイルをご参照ください。

最小曲げ半径
ケーブル径 (中心導体 AWG)	3.00mm AWG#24	2.80mm AWG#26	2.00mm AWG#26	1.80mm AWG#30	1.37mm AWG#30	1.32mm AWG#32	1.13mm AWG#32	0.95mm AWG#33	0.81mm AWG#33	0.81mm AWG#36	0.64mm AWG#36	0.48mm AWG#38
最小曲げ半径(90 度)	24.00mm	22.40mm	16.00mm	14.40mm	10.96mm	10.56mm	9.04mm	7.60mm	6.64mm	6.48mm	5.12mm	4.00mm

RF製品検索製品マトリックスを表示トップに戻る

2-2) 嵌合高さとパッドレイアウト

機器内の省スペース化が求められるスマートフォンやタブレットといった小型電子機器から、衝撃対策および振動対策といった堅牢さが求められる機器まで、多種多様なニーズに対応できる最適な製品を取り揃えております。

MHFシリーズ -嵌合高さ / 適合同軸ケーブル / フットプリントパターン-
製品名		MHF^®I LK	MHF^®I		MHF^®4L LK	MHF^®4L			MHF^®4	MHF^®5L	MHF^®5	MHF^®7S	MHF^®-TI
外観
嵌合高さ (最大.) (mm)		2.9	3.0	2.5	2.0	1.7	1.4	1.2	1.2	1.3	1.0	1.4	3.65
適合ケーブル O.D. サイズ (mm) [AWG サイズ]	3.00	-	-	-	-	-	-	-	-	-	-	-	[25]
	2.80	-	-	-	-	-	-	-	-	-	-	-	[26]
	2.00	-	[26]	-	-	-	-	-	-	-	-	-	-
	1.80	[30]	-	[30]	-	-	-	-	-	-	-	-	-
	1.37	[30]	-	[30]	[30]	[30]	-	-	-	-	-	-	-
	1.32	[32]	-	[32]	-	-	-	-	-	-	-	-	-
	1.13	[32]	-	[32]	-	-	[32]	-	-	[32]	-	[32]	-
	0.95	-	-	-	-	-	[33]	-	-	-	-	-	-
	0.81	[36]	-	[36]	-	-	-	[36]	[36]	[33]	[36]	-	-
	0.64	-	-	-	-	-	-	[36]	-	-	[36]	-	-
	0.48	-	-	-	-	-	-	-	-	-	[38]	-	-
フットプリントパターン(参考) (mm) このエリアにはグランド、信号、抵抗の実装なし		MHF® I Rece.			MHF® 4/ MHF®4L Rece.					MHF® 5/ MHF® 5L Rece.		MHF® 7S Rece.	MHF®-TI Rece.

RF製品検索製品マトリックスを表示トップに戻る

2-3) メカニカルロック

業界初のロック機構付き小型RF同軸コネクタMHF^® I LK / MHF^® 4L LKは、通常のMHF^® I / MHF^® 4Lにロックパーツを取り付けることにより嵌合保持力を向上させております。ドローン、環境センシング装置、アセットトラッキング装置、セキュリティカメラといったどんな環境下においても嵌合状態が確保されることが望ましい機器に最適です。MHF^® IとMHF^® 4Lのラインナップにより、サイズや性能など、設計に応じて最適なソリューションをお選びいただけます。

保持力比較
MHF® I LK vs MHF® I	MHF® 4L LK vs MHF® 4L

RF製品検索製品マトリックスを表示トップに戻る

2-4) グランドクリップ/クランプ

I-PEXはケーブルハーネス用のグランドクリップとクランプを提供しております。I-PEXのグランドクリップ、MP-Aシリーズは機器内でのケーブルの引き回しを容易にします。またケーブルクランプと併用することで、ケーブルによる共振を抑えると共に、EMI抑制の効果も期待できます。

		グランドクランプ 3 mm 長	グランドクランプ 6 mm 長	クランプ用クリップ MP-A シリーズ
外観 (参考)
ケーブル O.D. (中心導体 AWG)	1.37 mm (30)	●	●	● MP-A04 (P/N 3224-0001)
	1.13 mm (32)	●	●	● MP-A02 (P/N 3182-0001)
	0.81 mm (36)	●	●	● MP-A01 (P/N 3096-0001)
	0.64 mm (36)	●	●	● MP-A03 (P/N 3186-0001)

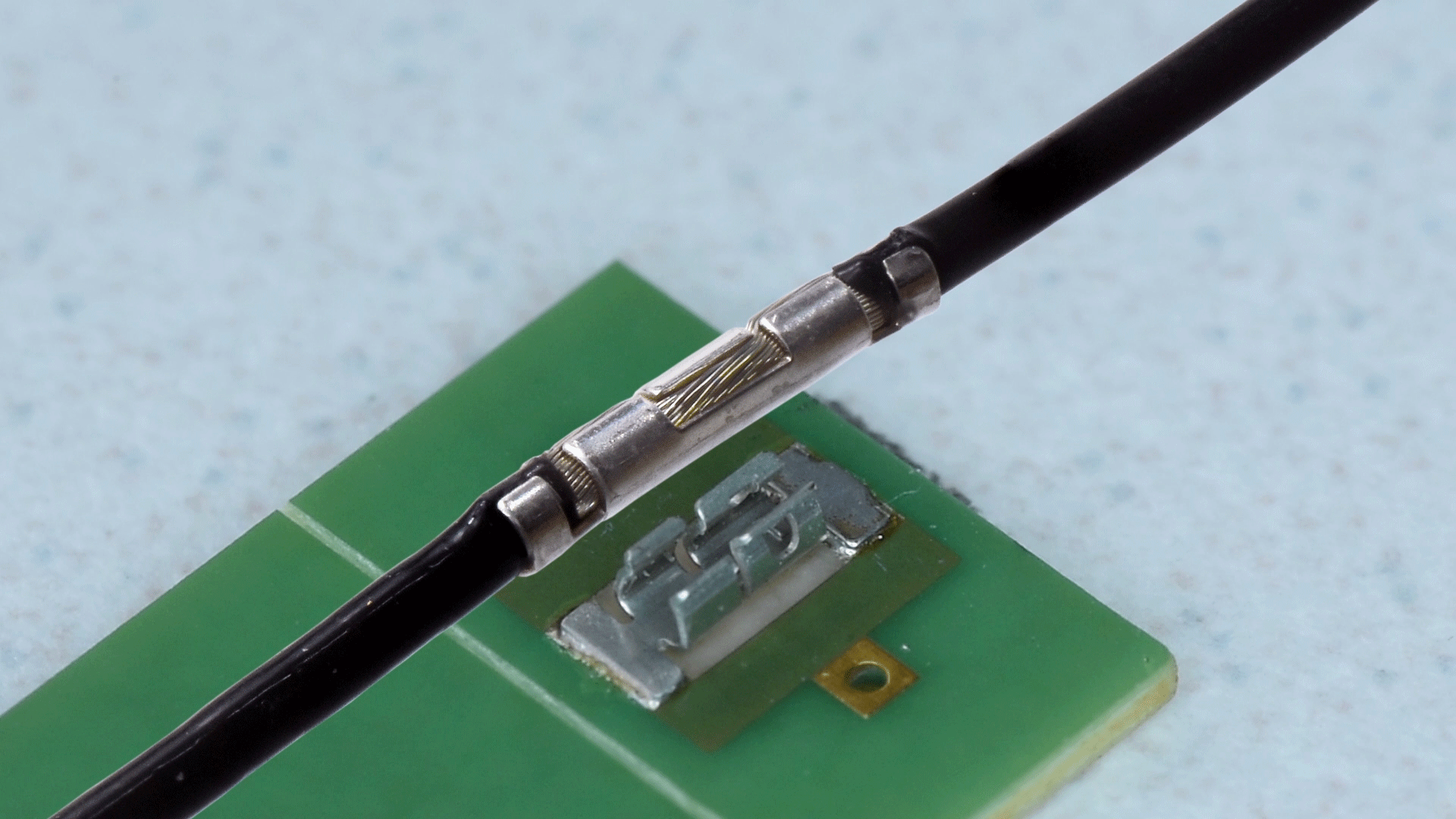

MP-Aシリーズクリップとケーブルクランプを使用したMHF^® 7S ハーネスによるEMC対策シールド性に優れ、5G mmWaveに最適です。

MHF^® 7S ハーネス

クランプ & クリップ

RF製品検索製品マトリックスを表示トップに戻る

3) i-Fit^®テクノロジー

3-1) i-Fit^®テクノロジーとは?

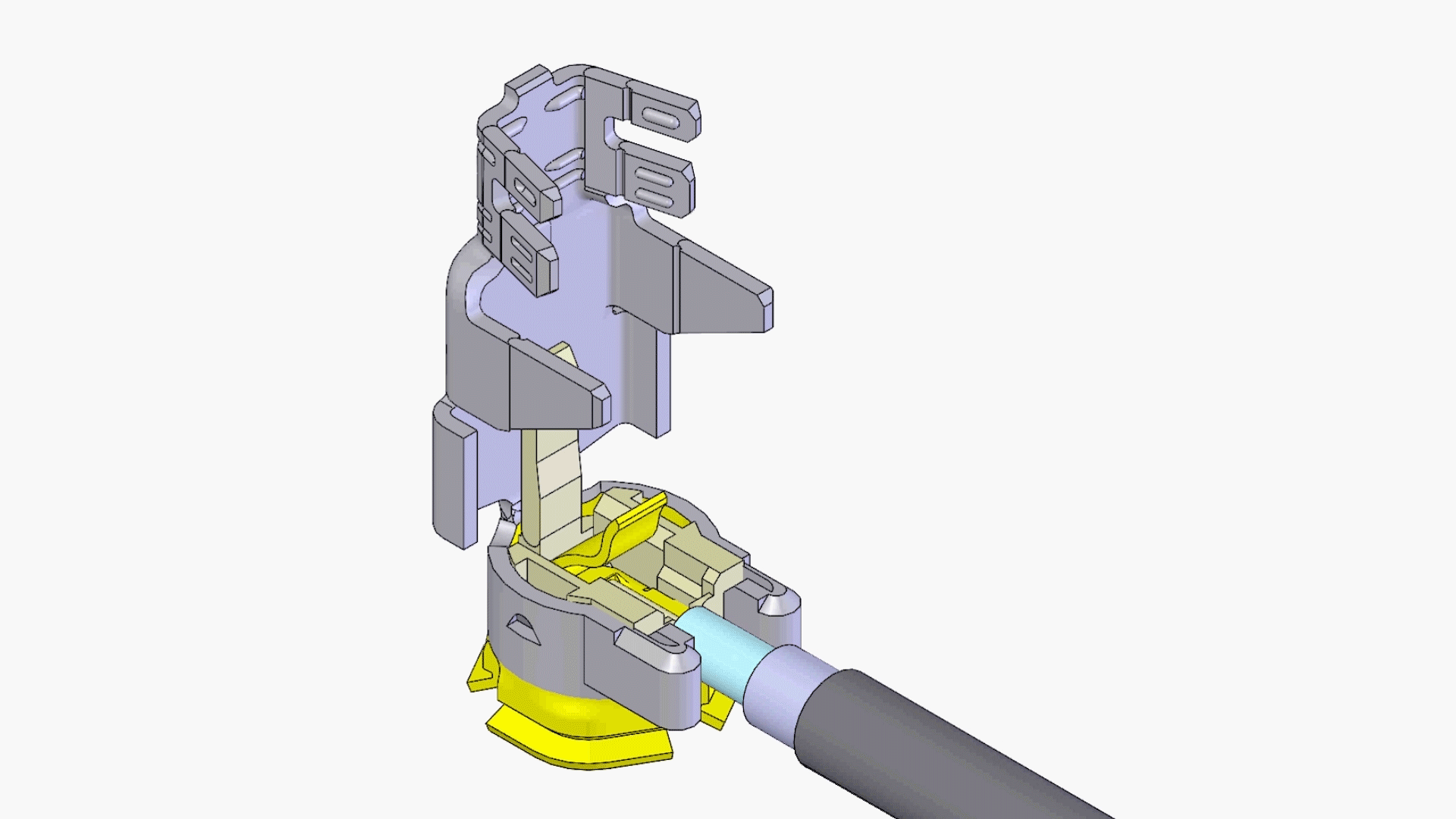

i-Fit^®テクノロジーはI-PEX独自の結線方式であり、MHF^®シリーズにおける最大の特徴です。無ハンダ結線のため、ハンダによる電気特性のばらつきを最小限に抑えることが可能です。製品ごとの個体差を無くすことで、均一の性能を持った製品をご提供いたします。

RF製品検索製品マトリックスを表示トップに戻る

3-2) 無はんだ結線によるメリット

I-PEX独自の無ハンダ結線i-Fit^®テクノロジーは、ハンダによる電気性能のばらつきを無くし、優れた性能の均一性を保ちます。一方でハンダ結線は、付着したハンダ量のばらつきにより各製品において性能の個体差が生じ、製品の均一性を保つことが出来ません。

I-PEXの無はんだ結線＝電気特性のばらつきが少ない

i-Fit® offers consistently tight range of performance — VSWR S11 Histogram

RF製品検索製品マトリックスを表示トップに戻る

3-3) 豊富な実績

結線作業の容易なi-Fit^®テクノロジーによりI-PEXのMHF®は、世界中のアンテナメーカー様やハーネスメーカー様にご採用いただいております。I-PEXは全世界の100社を超えるお客様に1,000台以上の結線装置を出荷しており、数多くのMHF^®プラグコネクタが採用されたケーブルハーネスやアンテナが市場に出荷されております。

RF製品検索製品マトリックスを表示トップに戻る

3-4) 完全自動化生産ハーネス

I-PEXはMHF^®コネクタ単品及びハーネス状態にて販売しております。ハーネス販売の際は、コネクタの向きやストリップ長、クランプの有無などお客様の要望に沿った製品仕様で生産いたします。また独自に開発した専用設備によりハーネス生産完全自動化を実現しております。ハーネス生産自動化により1日当たり10万本以上の生産が可能な高い生産能力ながら、 Defects Per Million Opportunities (DPMO) は1以下という優れた生産品質を維持しております。

RF製品検索製品マトリックスを表示トップに戻る

なぜI-PEXのスイッチコネクタが選ばれているのか？

アクセサリ

I-PEXは用途に沿った多様なアクセサリをご用意しており、設計から量産までお客様の工程をサポートいたします。
VNAテスト/試作時用のテストプローブ、量産のハイボリューム向けテストプローブ用アダプタ、さらに意図しない損傷を防ぎ、適切な挿抜をサポートする操作JIGも取り揃えております。

MHF^® プラグ用SMAアダプタ

タイプ	電気性能チェック用		電圧チェック用
外観 (参考)
耐久性(サイクル)	3,000		10,000
MHF^® I Plug	90193-001	-	90194-001
MHF^® I LK Plug	90193-001	-	90194-001
MHF^® 4 Plug	-	90449-001	90449-003-01
MHF^® 4L Plug	-	90449-001	90449-003-01
MHF^®4L LK Plug	-	90449-001	90449-003-01
MHF^® 5 Plug	90543-0001	-	90586-0001
MHF^® 5L Plug	90543-0001	-	90586-0001
MHF^® 7S Plug	-	91255-0001	91245-0001

RF製品検索製品マトリックスを表示トップに戻る

MHF^® レセプタクル用SMAアダプタ

タイプ	電気性能チェック用	高サイクルシリーズ
		ノーマル	狭ピッチ		取り外し可能
		プローブ	アダプタケーブル (プローブ取付)	プローブ	アダプタベース (プローブ取付)	プローブ
外観 (参考)
耐久性(サイクル)	500	10,000	100	10,000	200,000	10,000
MHF^® I Receptacle (for MHF I/I LK)	90193-002	90539-001	90577-0100 (Cable: 100 mm) 90577-0350 (Cable: 350 mm)	90575-0001	90684-0001	90416-001
MHF^® 4 Receptacle (for MHF 4/4L/4L LK)	90449-002	90698-0001	90577-0100 (Cable: 100 mm) 90577-0350 (Cable: 350 mm)	90576-0001	90684-0001	90683-0001
MHF^® 4L Receptacle (for MHF 4L/4L LK)	90449-002	90698-0001	90577-0100 (Cable: 100 mm) 90577-0350 (Cable: 350 mm)	90576-0001	90684-0001	90683-0001
MHF^® 5 Receptacle (for MHF 5/5L)	90543-0002	90793-0001	90577-0100 (Cable: 100 mm) 90577-0350 (Cable: 350 mm)	90847-0001	90684-0001	90690-0001
MHF^® 7S Receptacle	91256-0001	-	91197-0300	91145-0001	-	-

RF製品検索製品マトリックスを表示トップに戻る

MHF^® アクセサリ: ハンドツール

タイプ	挿入/抜去ツール	抜去ツール	挿入ツール	挿入/抜去ツール	ロック解除、抜去ツール	ロック/ロック解除、抜去ツール	ロック/ロック解除、挿入/抜去ピンセット		ロック解除ツール
外観 (参考)
MHF^® I Plug	90224-001 90885-0001(*)	90192-001	-	-	-	-	-	-	-
MHF^® I LK Plug	-	-	-	-	91026-0001	91492-0001	-	-	-
MHF^® 4 Plug	90435-001	-	-	90482-001	-	-	-	-	-
MHF^® 4L Plug	90609-0001() 90873-0001(*)	-	-	90616-0008 90615-0013	-	-	-	-	-
MHF^® 4L LK Plug	-	-	-	-	-	-	91166-0001	91493-0001	-
MHF^® 5 Plug	90612-0001	-	90624-0001	-	-	-	-	-	-
MHF^® 7S Plug	91186-0001	-	-	-	-	-	-	-	-
MHF^®-TI Plug	-	-	-	-	-	-	-	-	91097-0001

Note
(): 90885-0001は20767-001R用
(): 90609-0001は20572-001R-08と20565-001R-13用
(): 90873-0001は20632-001R-37用

RF製品検索製品マトリックスを表示トップに戻る

MHF^® アクセサリ: RF Switch

MHF^® スイッチ用SMAアダプタ

タイプ	ケーブルプローブ	高サイクルシリーズ
タイプ	Friction lock	Normal probe	Floating probe
外観 (参考)
耐久性 (サイクル)	1,000	10,000	200,000
MHF^®-SW23	90582-0300 (Cable: 300 mm) 90582-0400 (Cable: 400 mm)	90604-0001	90605-0001

I-PEXは、社会の変化に即した市場からのニーズに対応するコネクタを開発する技術力、過去の実績に裏付けられた優れた品質を持つ製品を生産する生産能力を備えた先進のコネクタメーカーです。I-PEXの強みである高い技術力、優れた生産能力を活かし、今後需要の増えることが予測される高周波帯域に対応した製品をご提供していくことで、5Gをはじめとする新たな通信規格に最適なRFコネクタソリューションを提案し続けていきます。

I-PEXはお客様目線で常に時代の先端を行くRFコネクタを開発していきます。ご用件、ご質問をお持ちの方は、こちらからお問い合わせください。
