MHF® 4L

M.2規格標準コネクタ、嵌合高さ1.2 mm, 1.4 mm, 1.7 mm max.、～12GHzの周波数にて優れた伝特性能を発揮

    最小限の製品サイズで、～12GHzにおいて優れたパフォーマンスを実現

    信頼性の高い無半田結線技術“i-Fit®” テクノロジーにより、安定した性能のハーネス提供

    MHF® 4Lプラグは多様なケーブル径とメカニカルロックに対応

*MHF® 4Lは、MHF® 4と嵌合可能です。
*メカニカルロック機構を備えた、高い嵌合保持力のプラグケーブルアッセンブリMHF® 4L LK もご用意しております。
*コネクタの取り扱いについては「挿抜方法」の動画をご参照ください。
Height:
1.2 Max 1.4 Max 1.7 Max
周波数帯域:
Up to 12 GHz Up to 11 GHz Up to 9 GHz Up to 6 GHz
細線同軸ケーブルサイズ (AWG):
#36 (O.D. 0.64 mm) #36 (O.D. 0.81 mm) #32 (O.D. 1.13 mm) #33 (O.D. 0.95 mm) #30 (O.D. 1.37 mm)

ダウンロード

最小限の製品サイズで、～12GHzにおいて優れたパフォーマンスを実現

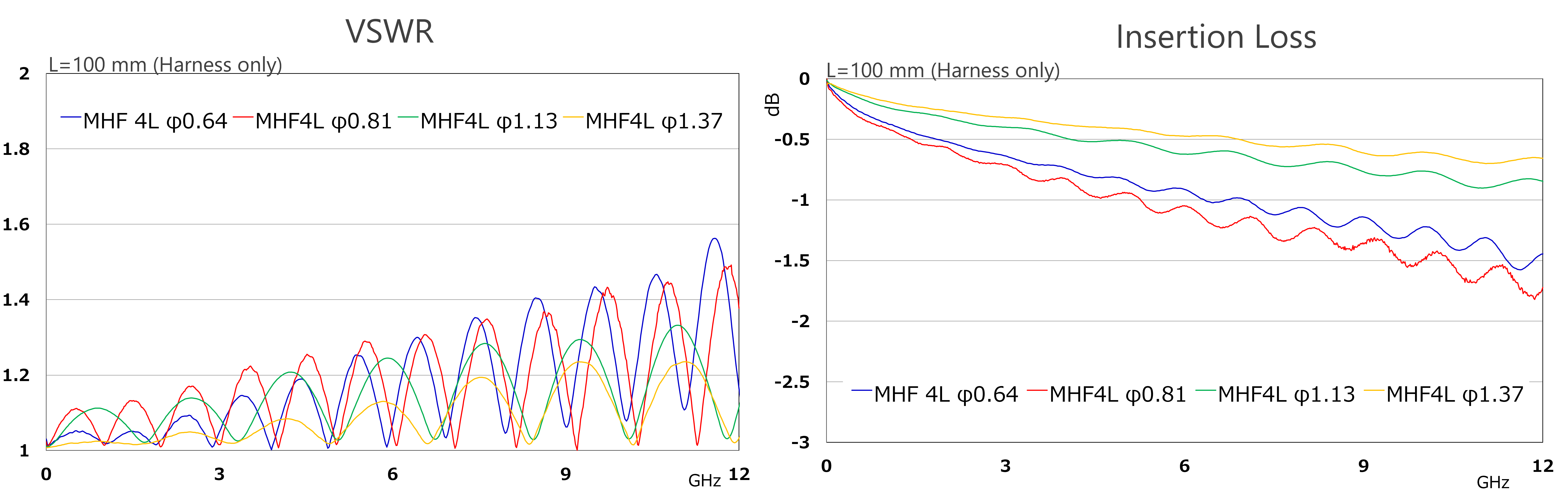

VSWR Insertion Loss
MHF_4L_FAB1-1.jpg MHF_4L_FAB1-2.jpg



信頼性の高い無半田結線技術“i-Fit®” テクノロジーにより、安定した性能のハーネス提供
FAB2_1.jpg FAB2_2.jpg FAB2_3.jpg
1. 中心導体
2. 誘電体
3. 外部導体
4. ジャケット

5. コンタクト
6. 中心導体
7. クリンピング



MHF® 4Lプラグは多様なケーブル径とメカニカルロックに対応




 MHF_4L_Fab_3
Product name
MHF® 4L LK
MHF® 4L
MHF® 4L
MHF® 4L
Lock
With Lock
Without Lock
Without Lock
Without Lock
Mating Height
2.0 mm max.
1.7 mm max.
1.4 mm max.
1.2 mm max.
Coaxial O.D. (Center Conductor AWG)
1.37 mm (AWG#30)
●
●


1.13 mm (AWG#32)


●

0.95 mm (AWG#33)


●

0.81 mm (AWG#36)



●
0.64 mm (AWG#36)



●
Receptacle
MHF® 4 receptacle (20449-001E-**), MHF® 4L receptacle (20579-001E)



Product Type
Coaxial RF Connector
Height
1.2 Max 1.4 Max 1.7 Max
SMT Size (mm)
2.0 x 2.0 mm
Micro-Coaxial Cable (AWG)
#36 (O.D. 0.64 mm) #36 (O.D. 0.81 mm) #32 (O.D. 1.13 mm) #33 (O.D. 0.95 mm) #30 (O.D. 1.37 mm)
Frequency range
Up to 12 GHz Up to 11 GHz Up to 9 GHz Up to 6 GHz
Applicable Standards (Reference Only)
5G sub6 IEEE802.11n IEEE802.11ac IEEE802.11ax IEEE802.11be Wi-Fi 4 Wi-Fi 5 Wi-Fi 6/6E Wi-Fi 7 LTE / LTE-Advanced LPWA Bluetooth GPS
Full shielding (ZenShield®)
No
Mechanical lock
No
VSWR (PLUG) DC~3GHz : 1.3 max. (O.D. 0.64, 0.81, 0.95, 1.13, 1.37 mm)
3GHz~6GHz : 1.45 max. (O.D. 0.64, 0.81, 0.95, 1.13 mm)
3GHz~6GHz : 1.4 max. (O.D. 1.37 mm)
6GHz~9GHz : 1.6 max. (O.D. 0.64, 0.81, 0.95, 1.13 mm)
6GHz~9GHz : 1.5 max. (O.D. 1.37 mm)
9GHz~12GHz : 1.9 max. (MHF 4L) (O.D. 0.64, 0.81, 0.95, 1.13 mm)
9GHz~12GHz : 1.6 max. (O.D. 1.37 mm)
VSWR (RECEPTACLE) DC~3GHz : 1.3 max. (O.D. 0.64, 0.81, 0.95, 1.13, 1.37 mm)
3GHz~6GHz : 1.4 max. (O.D. 0.64, 0.81, 0.95, 1.13, 1.37 mm)
6GHz~9GHz : 1.55 max. (MHF 4) (O.D. 0.64, 0.81, 0.95, 1.13, 1.37 mm)
6GHz~9GHz : 1.5 max. (MHF 4L) (O.D. 0.64, 0.81, 0.95, 1.13 mm)
9GHz~12GHz : 1.65 max. (MHF 4L) (O.D. 0.64, 0.81, 0.95, 1.13, 1.37 mm)

推奨型番

お探しの品番・仕様がリストにない場合はお問い合わせフォームよりお問い合わせください。



MHF 4L RECOMMENDED PART NUMBERS

Part Number Description Part Number Weight (mg)
MHF 4L plug OD=0.81/0.64mm 20572-001R-08 20.2
MHF 4L plug OD=1.13/0.95mm 20565-001R-13 20.2
MHF 4L plug OD=1.37mm 20632-001R-37 33.2
MHF 4L receptacle 20579-001E 8.48



SAMPLE HARNESS FOR EVALUATION

Part Number Description Part Number Weight (mg)
MHF 4L-4L harness OD=0.64mm L=50mm 8-25-0437 -
MHF 4L-4L harness OD=0.64mm L=100mm 8-25-0438 -
MHF 4L-4L harness OD=0.64mm L=200mm 8-25-0439 -
MHF 4L-4L harness OD=0.81mm L=50mm 8-25-0466 -
MHF 4L-4L harness OD=0.81mm L=100mm 8-25-0467 -
MHF 4L-4L harness OD=0.81mm L=200mm 8-21-0042 -
MHF 4L-4L harness OD=1.13mm L=50mm 8-23-0115 560
MHF 4L-4L harness OD=1.13mm L=100mm 8-23-0112 570
MHF 4L-4L harness OD=1.13mm L=200mm 8-21-0043 790
MHF 4L-4L harness OD=1.13mm L=500mm 8-24-0128 690
MHF 4L-4L harness OD=1.37mm L=50mm 8-23-0116 570
MHF 4L-4L harness OD=1.37mm L=100mm 8-23-0113 660
MHF 4L-4L harness OD=1.37mm L=200mm 8-23-0114 630
MHF 4L-4L harness OD=1.37mm L=500mm 8-24-0129 680
その他の型番
このリストには、サンプルの準備が無い型番や販売終了型番が含まれている場合があります。
新規での採用をご検討のお客様は、ぜひ上記の推奨型番をお選びください。



OTHER MHF 4L PART NUMBERS

Part Number Description Part Number Weight (mg)
MHF 4 receptacle 20449-001E-03 4.54
MHF 4 receptacle thick plating type 20449-001E 4.54
MHF 4L plug OD=0.83mm 20565-001R-83 20.2
MHF 4L plug OD=0.81mm 20572-002R-08 20.2
SMA Adapters for MHF® Receptacles
RF_t7_ACC1.png RF_t7_ACC2.png RF_t7_ACC3.png RF_t7_ACC4.png  RF_t7_ACC5.png  RF_t7_ACC6.png
90449-002 90698-0001 90577-0100
90577-0350		 90576-0001 90684-0001 90683-0001



SMA Adapters for MHF® Plugs MHF® Accessories: Hand Tool
 RF_t6_ACC2.jpg RF_t6_ACC3.png  RF_t8_ACC1.png  RF_t8_ACC4.png
90194-001 90449-003-01 90609-0001(**)
90873-0001(***)		 90616-0008
90615-0013



Part Number Description Part Number Weight (mg)
MHF 4/4L/4L LK SMA adapter for plug electrical-performance-check 90449-001 2571.2
MHF 4/4L/4L LK SMA adapter for plug voltage-check 90449-003-01 680
MHF 4/4L/4L LK SMA adapter for receptacle electrical-performance-check 90449-002 1685
MHF 4/4L/4L LK SMA adapter for receptacle high-cycle 90698-0001 7170
MHF series SMA adapter for receptacle high-cycle narrow-pitch wire L=100mm 90577-0100 4503.2
MHF series SMA adapter for receptacle high-cycle narrow-pitch wire L=350mm 90577-0350 6571
MHF series SMA adapter for receptacle high-cycle narrow-pitch wire L=750mm 90577-0750 9769.8
MHF 4/4L/4L LK SMA adapter for receptacle high-cycle probe 90576-0001 1458.1
MHF series SMA adapter for receptacle high-cycle detachable base 90684-0001 15104.1
MHF 4/4L/4L LK SMA adapter for receptacle high-cycle detachable probe 90683-0001 1822.3
MHF 4L insertion/extraction tool [20572-001R-08][20565-001R-13] 90609-0001 600
MHF 4L insertion/extraction tool [20632-001R-37] 90873-0001 1020
MHF 4L insertion/extraction tweezer [20572-001R-08] 90616-0008 17320
MHF 4L insertion/extraction tweezer [20565-001R-13] 90615-0013 17730
MHF 4L insertion/extraction tweezer narrow-pitch 91493-0001 3560
MHF 4L type 06 semi-auto jig 90599-006 7500000
MHF 4L type 08 semi-auto jig 90599-008 7500000
MHF 4L type 13 semi-auto jig 90600-013 -
MHF 4L type 37 semi-auto jig 90703-037 -



Part Number Description Part Number Weight (mg)
SI Test Board for MHF 4L 91602-001B-001 18066
