MHF® 4L LK

機械的ロック機構搭載、MHF® 4/4Lレセプタクルと篏合可能、最大12 GHz対応、嵌合高さ2.0 mm max.のRFコネクタ

    継続的な衝撃及び振動対策に最適

    MHF® 4L プラグ用嵌合ロックシステム

    MHF® 4 /4L レセプタクルと嵌合可能
    *MHF® 4  *MHF® 4L

※MHF® 4Lシリーズの総合製品情報は MHF® 4Lよりご覧ください。
※コネクタの概要については 「ロック機能」の動画を、取り扱いについては「挿抜方法・狭ピッチ用」の動画をご参照ください。
Mated Height:
2.0 mm max.
Operating Temperature:
-40 to 90℃ (233 to 363 K)
Cable Size (Micro-Coaxial):
AWG 30 O.D. 1.37 mm

ダウンロード

継続的な衝撃及び振動対策に最適

Ideal for continuous shock and vibration applications

MHF® 4L プラグ用嵌合ロックシステム

Patented locking system for MHF® 4L Plug

MHF® 4 /4L レセプタクルと嵌合可能
*MHF® 4  *MHF® 4L




 MHF_4L_Fab_3
Product name
MHF® 4L LK
MHF® 4L
MHF® 4L
MHF® 4L
Lock
With Lock
Without Lock
Without Lock
Without Lock
Mating Height
2.0 mm max.
1.7 mm max.
1.4 mm max.
1.2 mm max.
Coaxial O.D.
(Center Conductor AWG)
1.37 mm
(AWG 30)
●
●


1.13 mm
(AWG 32)


●

0.95 mm
(AWG 33)


●

0.81 mm
(AWG 36)



●
0.64 mm
(AWG 36)



●
Receptacle
MHF® 4 receptacle (20449-001E-03), MHF® 4L receptacle (20579-001E)




Product Type
Coaxial RF Connector
Mated Height
2.0 mm max.
SMT Size
2.0 x 2.0 mm
Frequency Range Up to 12 GHz (Up to 12 GHz for MHF®4L receptacle, Up to 9 GHz for MHF®4 receptacle)
Operating Temperature
-40 to 90℃ (233 to 363 K)
Cable Size (Micro-Coaxial)
AWG 30 O.D. 1.37 mm
V.S.W.R (Plug)
DC to 3 GHz: 1.3 max.3 to 6 GHz: 1.4 max.6 to 9 GHz: 1.5 max.9 to 12 GHz: 1.6 max.
Applicable Standards (Reference Only)
5G sub6Wi-FiLTE / LTE-AdvancedLPWABluetoothGPS
Full EMI Shielding (ZenShield®)
No
Mechanical Lock
Yes
VSWR (Harness only) DC ~ 3 GHz : 1.3 max.
3 ~ 6 GHz : 1.4 max.
6 ~ 9 GHz : 1.5 max.
9 ~ 12 GHz : 1.6 max.

推奨型番

お探しの品番・仕様がリストにない場合はお問い合わせフォームよりお問い合わせください。
※MHF 4L LKはMHF 4L LKハーネスアセンブリ製品のみの販売となります。
 ハーネスアセンブリの仕様（片端か両端、ケーブルサイズ、長さ、色）をご指定下さい。



MHF 4L LK RECOMMENDED PART NUMBERS

Part Number Description Part Number Weight (mg) Note
MHF 4L LK harness OD=1.37mm Offered as harness only - *see note below
MHF 4L receptacle 20579-001E 8.48 　

*The MHF 4L LK is offered as our MHF 4L LK harness assembly only.
  Please specify harness assembly specification (single-end or double-ended, cable size, length, color).



MHF 4L LK SAMPLE HARNESS FOR EVALUATION PART NUMBERS

MHF 4L LK

Part Number Description Part Number Weight (mg)
MHF 4L LK-4L LK harness OD=1.37mm L=100mm 8-23-0110 740
MHF 4L LK-4L LK harness OD=1.37mm L=200mm 8-21-0044 630
MHF 4L LK-4L LK harness OD=1.37mm L=300mm 8-26-0054 1424.8
MHF 4L LK-4L LK harness OD=1.37mm L=400mm 8-26-0055 1854.8
MHF 4L LK-4L LK harness OD=1.37mm L=500mm 8-23-0111 700



MHF 4L LK SAMPLE HARNESS FOR EVALUATION PART NUMBERS

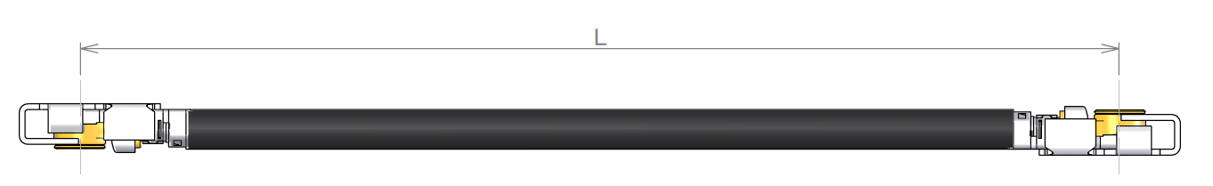

MHF 4L LK-4L LK OD1.37MM 100MM Type-2

Part Number Description Part Number Weight (mg)
MHF 4L LK-4L LK harness OD=1.37mm L=100mm 180 degree orientation 8-25-0978 564
MHF 4L LK-4L LK harness OD=1.37mm L=200mm 180 degree orientation 8-25-0979 994
MHF 4L LK-4L LK harness OD=1.37mm L=300mm 180 degree orientation 8-25-0980 1424.8
MHF 4L LK-4L LK harness OD=1.37mm L=400mm 180 degree orientation 8-25-0981 1854.8
MHF 4L LK-4L LK harness OD=1.37mm L=500mm 180 degree orientation 8-25-0982 2284.8



その他の型番
このリストには、サンプルの準備が無い型番や販売終了型番が含まれている場合があります。
新規での採用をご検討のお客様は、ぜひ上記の推奨型番をお選びください。



MHF 4L LK OTHER PART NUMBERS

Part Number Description Part Number Weight (mg) Note
MHF 4 receptacle 20449-001E-03 4.54 　
MHF 4 receptacle thick plating type 20449-001E 4.54 　

MHF 4L LK ACCESSORIES PART NUMBERS

Part Number Description Part Number Weight (mg) Image
MHF 4/4L/4L LK SMA adapter for plug electrical-performance-check 90449-001 2571.2

For_Plug_Voltage_MHF_4&4L&4L_LK
MHF 4/4L/4L LK adapter for plug voltage-check 90449-003-01 680

For voltage check
MHF 4/4L/4L LK SMA adapter for receptacle electrical-performance-check 90449-002 1685

For electrical performance check
MHF 4/4L/4L LK SMA adapter for receptacle high-cycle 90698-0001 7170

Probe
MHF series SMA adapter for receptacle high-cycle narrow-pitch cable L=100mm 90577-0100 4503.2

Adaptor cable (Attach to probe)
MHF series SMA adapter for receptacle high-cycle narrow-pitch cable L=200mm 90577-0200 5358.9
MHF series SMA adapter for receptacle high-cycle narrow-pitch cable L=350mm 90577-0350 6571
MHF series SMA adapter for receptacle high-cycle narrow-pitch cable L=750mm 90577-0750 9769.8
MHF 4/4L/4L LK SMA adapter for receptacle high-cycle probe 90576-0001 1458.1

Probe
MHF series SMA adapter for receptacle high-cycle detachable base 90684-0001 15104.1

MHF series SMA adapter for receptacle high-cycle detachable base
MHF 4/4L/4L LK SMA adapter for receptacle high-cycle detachable probe 90683-0001 1822.3

Probe
MHF 4L insertion/extraction tweezer 91166-0001 24580

MHF_4L_LK_Insertion_Extraction_Tweezer
MHF 4L insertion/extraction tweezer narrow-pitch 91493-0001 3560

MHF_4L_LK_Insertion&ExtractionTweezer_Narrow-pitch



SI Test Board with 2.92mm Adapter

 Part Number Description Part Number Weight (mg) Image
SI Test Board for MHF 4L 91602-001B-001 18066

MHF_4L_SI_TB-859_Test_Board_(C)

Main Board

MHF_4L_SI_TB-859_THRU_Board_(C)
Thru Board



MHF® 4L LK用 ロック/ロック解除および挿入・抜去用ピンセット

ピンセットロック/ロック解除および挿入・抜去操作用ハンドツール

ロック解除・抜去用ピンセット 狭ピッチ対応 ロック／ロック解除・抜去用ピンセット
MHF_I_LK_Extraction_Tweezer

プラグを保持しながらロックを解除し、コネクタを取り外します。

 MHF_I_LK_Extraction_Narrow_Pitch

狭ピッチ設計を採用しているため、ロック解除だけでなく挿入・抜去操作にも対応しており、狭小スペースでの作業に最適です。



プラグ・レセプタクル用アダプタ

プラグの検査用として、電気特性チェックおよび電圧／導通チェック用のツールを用意しています。一方、レセプタクルの検査ツールは、電気特性チェックのみに対応しています。また、用途に応じて選択できるよう、標準シリーズ、耐久性の異なる高耐久タイプ、および高密度実装されたPCBレイアウト上でも使用可能な狭ピッチタイプなど、さまざまな製品ラインアップを用意しています。

スタンダードシリーズ ハイサイクルシリーズ
スタンダードタイプ 狭ピッチタイプ 着脱式タイプ
耐久性: 500 耐久性: 10.000 耐久性: 10.000 (プローブ),
100 (ケーブル)		 耐久性: 10.000 (プローブ),
200.000 (ベース)
MHF_I&_LK_Rece_Standard

レセプタクルとアダプタは手動で着脱する構造のため、耐久回数は500回となっています。研究室などの少量生産環境における検査用途に適したタイプです。

 MHF_I&_LK_Rece_High_Cycle_Standard

スタンダードタイプは、プローブと測定器を直接接続して使用します。

 MHF_I&_LK_Rece_High_Cycle_Narrow

狭ピッチタイプは、複数のプローブを並べて同時に測定できるよう、狭いピッチで設計されています。

 MHF_I&_LK_Rece_High_Cycle_Detachable

着脱式タイプは、アダプタおよびプローブの取り外し・交換が可能です。ベースアダプタはすべてのシリーズに対応しています。



シグナルインテグリティ特性評価用テストボード

シグナルインテグリティ測定では、高速信号がコネクタを介して伝送される際の信号品質の維持状況を測定・解析し、伝送特性を評価します。

Signal Integrity Test Board
