MHF® I LK

機械的ロック機構搭載、MHF® Iレセプタクルと篏合可能、最大9 GHz対応、嵌合高さ2.9 mm max.のRFコネクタ

    継続的な衝撃及び振動対策に最適

    MHF®I プラグ用嵌合ロックシステム

    すべてのMHF® I レセプタクルに嵌合可能

*基板実装時のセンターアライメント性、半田剥離強度を向上したMHF® I 4 pads receptacleもご覧ください。
*MHF® Iシリーズの総合製品情報は MHF® Iよりご覧ください。
*コネクタの概要については 「ロック機能」の動画を、取り扱いについては「挿抜方法・狭ピッチ用」の動画をご参照ください。


Mated Height:
2.9 mm max.
Operating Temperature:
-40 to 90℃ (233 to 363 K) *
Cable Size (Micro-Coaxial):
AWG 30 O.D. 1.8 mmAWG 30 O.D. 1.37 mmAWG 32 O.D. 1.32 mmAWG 32 O.D. 1.13 mmAWG 36 O.D. 0.81 mm

ダウンロード

継続的な衝撃及び振動対策に最適

 Disengagement force comparison




MHF®I プラグ用嵌合ロックシステム






すべてのMHF® I レセプタクルに嵌合可能



  4padFab_3_0
Product name MHF® I LK MHF® I MHF® I
Lock With Lock Without Lock Without Lock
Mating Height 2.9 mm max. 2.5 mm max. 3.0 mm max.
Coaxial O.D. (Center Conductor AWG) 2.00 mm (AWG 26)     ●
1.80 mm (AWG 30) ● ●
1.37 mm (AWG 30) ● ●
1.32 mm (AWG 32) ● ●
1.13 mm (AWG 32) ● ●
0.81 mm (AWG 36) ● ●
Receptacle MHF® I receptacle  20279-001E-03(3 pads) / 20441-001E-01 (4 pads)




Product Type
Coaxial RF Connector
Mated Height
2.9 mm max.
SMT Size
3.1 x 3.0 mm
Frequency Range Up to 9 GHz
Operating Temperature
-40 to 90℃ (233 to 363 K) *
Cable Size (Micro-Coaxial)
AWG 30 O.D. 1.8 mmAWG 30 O.D. 1.37 mmAWG 32 O.D. 1.32 mmAWG 32 O.D. 1.13 mmAWG 36 O.D. 0.81 mm
V.S.W.R (Plug)
DC to 3 GHz: 1.3 max.3 to 6 GHz: 1.5 max.6 to 9 GHz: 1.6 max. (O.D. 1.32 mm), 1.9 max. (O.D. 0.81, 1.13, 1.37, 1.8 mm)
Applicable Standards (Reference Only)
5G sub6Wi-FiLTE / LTE-AdvancedLPWABluetoothGPSLPWABluetoothGPS
Full EMI Shielding (ZenShield®)
No
Mechanical Lock
Yes
VSWR (Harness only) DC ~ 3 GHz : 1.3 max.
3 ~ 6 GHz : 1.5 max.
6 ~ 9 GHz : 1.6 max. (O.D. 1.32 mm)
6 ~ 9 GHz : 1.9 max. (O.D. 0.81, 1.13, 1.37, 1.80 mm)

推奨型番

お探しの品番・仕様がリストにない場合はお問い合わせフォームよりお問い合わせください。
※MHF I LKはMHF I LKハーネスアセンブリ製品のみの販売となります。
  ハーネスアセンブリの仕様（片端か両端、ケーブルサイズ、長さ、色）をご指定下さい。



MHF I LK RECOMMENDED PART NUMBERS

Part Number Description Part Number Weight (mg)
MHF I LK harness OD=1.80/1.37/1.32/1.13/0.81mm Offered as harness only 　-
MHF I receptacle 3 pads 20279-001E-03 16
MHF I receptacle 4 pads 20441-001E-01 16

*The MHF I LK is offered as our MHF I LK harness assembly only.
Please specify cable harness assembly specification (single-end or double-ended, cable size, length, color).



MHF I LK SAMPLE HARNESS FOR EVALUATION PART NUMBERS

SAMPLE HARNESS FOR EVALUATION_MHF I LK
Part Number Description Part Number Weight (mg)
MHF I LK-I LK harness OD=0.81mm L=100mm 8-25-0458 440
MHF I LK-I LK harness OD=0.81mm L=200mm 8-25-0459 640
MHF I LK-I LK harness OD=0.81mm L=300mm 8-26-0023 736.8
MHF I LK-I LK harness OD=0.81mm L=400mm 8-26-0024 903.8
MHF I LK-I LK harness OD=0.81mm L=500mm 8-25-0460 1300
MHF I LK-I LK harness OD=1.13mm L=100mm 8-23-0118 800
MHF I LK-I LK harness OD=1.13mm L=200mm 8-21-0047 840
MHF I LK-I LK harness OD=1.13mm L=300mm 8-26-0043 1130.2
MHF I LK-I LK harness OD=1.13mm L=400mm 8-26-0044 1431.2
MHF I LK-I LK harness OD=1.13mm L=500mm 8-23-0120 760
MHF I LK-I LK harness OD=1.32mm L=100mm 8-25-0452 850
MHF I LK-I LK harness OD=1.32mm L=200mm 8-25-0453 1500
MHF I LK-I LK harness OD=1.32mm L=300mm 8-25-0996 1693.2
MHF I LK-I LK harness OD=1.32mm L=400mm 8-25-0997 2177.2
MHF I LK-I LK harness OD=1.32mm L=500mm 8-25-0454 3390
MHF I LK-I LK harness OD=1.37mm L=100mm 8-23-0119 720
MHF I LK-I LK harness OD=1.37mm L=200mm 8-21-0049 650
MHF I LK-I LK harness OD=1.37mm L=300mm 8-26-0045 1546
MHF I LK-I LK harness OD=1.37mm L=400mm 8-26-0046 1976
MHF I LK-I LK harness OD=1.37mm L=500mm 8-23-0121 710
MHF I LK-I LK harness OD=1.80mm L=100mm 8-25-0443 1090
MHF I LK-I LK harness OD=1.80mm L=200mm 8-25-0444 1950
MHF I LK-I LK harness OD=1.80mm L=300mm 8-25-1003 2565
MHF I LK-I LK harness OD=1.80mm L=400mm 8-25-1004 3335
MHF I LK-I LK harness OD=1.80mm L=500mm 8-25-0445 4630



MHF I LK SAMPLE HARNESS FOR EVALUATION PART NUMBERS

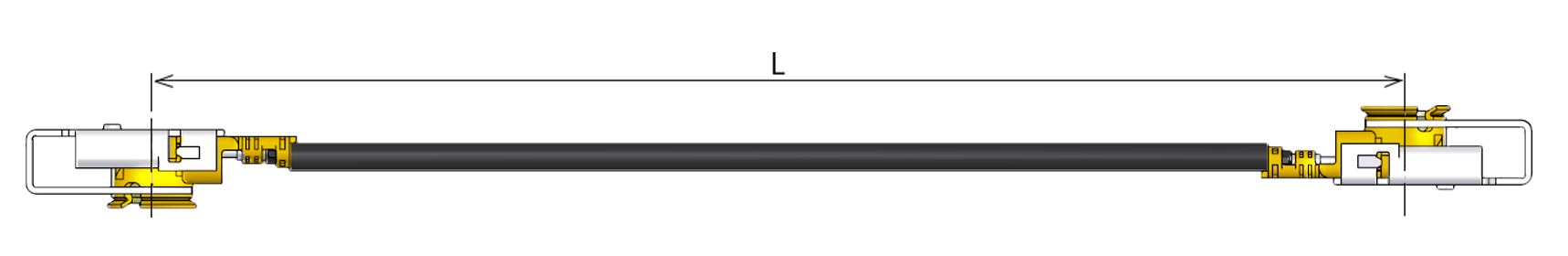

MHF I LK-I LK OD0.81MM 100MM Type-2

Part Number Description Part Number Weight (mg)
MHF I LK-I LK harness OD=0.81mm L=100mm 180 degree orientation 8-25-0880 402.8
MHF I LK-I LK harness OD=0.81mm L=200mm 180 degree orientation 8-25-0881 569.8
MHF I LK-I LK harness OD=0.81mm L=300mm 180 degree orientation 8-25-0882 736.8
MHF I LK-I LK harness OD=0.81mm L=400mm 180 degree orientation 8-25-0883 903.8
MHF I LK-I LK harness OD=0.81mm L=500mm 180 degree orientation 8-25-0884 1070.8
MHF I LK-I LK harness OD=1.13mm L=100mm 180 degree orientation 8-25-0864 528.2
MHF I LK-I LK harness OD=1.13mm L=200mm 180 degree orientation 8-25-0865 829.2
MHF I LK-I LK harness OD=1.13mm L=300mm 180 degree orientation 8-25-0866 1130.2
MHF I LK-I LK harness OD=1.13mm L=400mm 180 degree orientation 8-25-0867 1431.2
MHF I LK-I LK harness OD=1.13mm L=500mm 180 degree orientation 8-25-0868 1732.2
MHF I LK-I LK harness OD=1.32mm L=100mm 180 degree orientation 8-25-0891 725.2
MHF I LK-I LK harness OD=1.32mm L=200mm 180 degree orientation 8-25-0892 1209.2
MHF I LK-I LK harness OD=1.32mm L=300mm 180 degree orientation 8-25-0893 1693.2
MHF I LK-I LK harness OD=1.32mm L=400mm 180 degree orientation 8-25-0894 2177.2
MHF I LK-I LK harness OD=1.32mm L=500mm 180 degree orientation 8-25-0895 2661.2
MHF I LK-I LK harness OD=1.37mm L=100mm 180 degree orientation 8-25-0901 686
MHF I LK-I LK harness OD=1.37mm L=200mm 180 degree orientation 8-25-0902 1116
MHF I LK-I LK harness OD=1.37mm L=300mm 180 degree orientation 8-25-0903 1546
MHF I LK-I LK harness OD=1.37mm L=400mm 180 degree orientation 8-25-0904 1976
MHF I LK-I LK harness OD=1.37mm L=500mm 180 degree orientation 8-25-0905 4105
MHF I LK-I LK harness OD=1.80mm L=100mm 180 degree orientation 8-25-0917 1025
MHF I LK-I LK harness OD=1.80mm L=200mm 180 degree orientation 8-25-0918 1795
MHF I LK-I LK harness OD=1.80mm L=300mm 180 degree orientation 8-25-0919 2565
MHF I LK-I LK harness OD=1.80mm L=400mm 180 degree orientation 8-25-0920 3335
MHF I LK-I LK harness OD=1.80mm L=500mm 180 degree orientation 8-25-0921 4105



MHF I LK SAMPLE HARNESS FOR EVALUATION PART NUMBERS


SAMPLE HARNESS FOR EVALUATION_MHF I LK
Part Number Description Part Number Weight (mg)
MHF I LK-SMA Jack harness OD=1.13mm L=100mm 8-25-0049 3900
MHF I LK-SMA Jack harness OD=1.13mm L=150mm 8-25-0050 4000
MHF I LK-SMA Jack harness OD=1.13mm L=200mm 8-25-0051 4200
MHF I LK-SMA Jack harness OD=1.37mm L=100mm 8-25-0069 4200
MHF I LK-SMA Jack harness OD=1.37mm L=150mm 8-25-0070 4400
MHF I LK-SMA Jack harness OD=1.37mm L=200mm 8-25-0071 4700
その他の型番
このリストには、サンプルの準備が無い型番や販売終了型番が含まれている場合があります。
新規での採用をご検討のお客様は、ぜひ上記の推奨型番をお選びください。



 MHF I LK OTHER PART NUMBERS

Part Number Description Part Number Weight (mg)
MHF I receptacle 3 pads 20279-001E-05 16
MHF I receptacle 3 pads 20279-001E-06 16

​ MHF I LK ACCESSORIES PART NUMBERS

Part Number Description Part Number Weight (mg) Image
MHF I/I LK SMA adapter for plug electrical-performance-check 90193-001 2293.7

MHF I&I LK Adapter for Plug Electorical
MHF I/I LK adapter for plug voltage-check 90194-001 709.1

MHF I&I LK Adapter for Plug Voltage
MHF I/I LK SMA adapter for receptacle electrical-performance-check 90193-002 1453.3

MHF I&I LK Adapter for Rece Electorical
MHF I/I LK SMA adapter for receptacle high-cycle 90539-001 6737.3

MHF series SMA adapter for receptacle high-cycle narrow-pitch cable L=100mm 90577-0100 4503.2

Adaptor cable (Attach to probe)
MHF series SMA adapter for receptacle high-cycle narrow-pitch cable L=200mm 90577-0200 5358.9
MHF series SMA adapter for receptacle high-cycle narrow-pitch cable L=350mm 90577-0350 6571
MHF series SMA adapter for receptacle high-cycle narrow-pitch cable L=750mm 90577-0750 9769.8
MHF I/I LK SMA adapter for receptacle high-cycle narrow-pitch probe 90575-0001 1499

MHF series SMA adapter for receptacle high-cycle detachable base 90684-0001 15104.1

MHF I&I LK High Cycle Detachable Base for Rece Electorical
MHF I/I LK SMA adapter for receptacle high-cycle detachable probe 90416-001 1650

Probe
MHF I LK extraction tweezer 91026-0001 980

Insertion/Extraction tool
MHF I LK extraction tweezer narrow-pitch 91492-0001 3740

Insertion/Extraction tool



SI Test Board with 2.92mm Adapter

Part Number Description Part Number Weight (mg) Image
SI Test Board for MHF I 91604-001B-001 17788

MHF_I_SI_TB-1037_テストボード_(C)

Main Board
MHF_I_SI_TB-1037_THRU_ボード_(C)
Thru Board

​

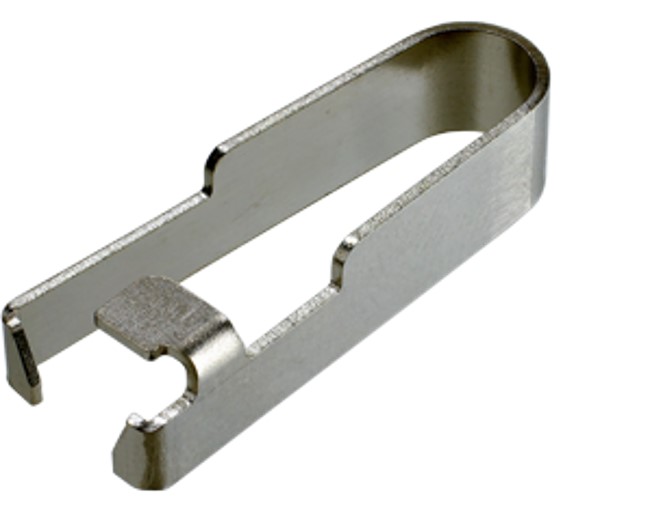

MHF® I LK用 ロック/ロック解除および挿入・抜去用ピンセット

ロック/ロック解除および挿入/抜去操作用ハンドツール

ロック解除・抜去用ピンセット 狭ピッチ対応 ロック／ロック解除・抜去用ピンセット
MHF_I_LK_Extraction_Tweezer

プラグを保持しながらロックを解除し、コネクタを取り外します。

 MHF_I_LK_Extraction_Narrow_Pitch

狭ピッチ設計を採用しているため、ロック解除だけでなく挿入・抜去操作にも対応しており、狭小スペースでの作業に最適です。



プラグ・レセプタクル用アダプタ

プラグの検査用として、電気特性チェックおよび電圧/導通チェック用のツールを用意しています。一方、レセプタクルの検査ツールは、電気特性チェックのみに対応しています。また、用途に応じて選択できるよう、標準シリーズ、耐久性の異なる高耐久タイプ、および高密度実装されたPCBレイアウト上でも使用可能な狭ピッチタイプなど、さまざまな製品ラインアップを用意しています。

スタンダードシリーズ ハイサイクルシリーズ
スタンダードタイプ 狭ピッチタイプ 着脱式タイプ
耐久性: 500 耐久性: 10.000 耐久性: 10.000 (プローブ),
100 (ケーブル)		 耐久性: 10.000 (プローブ),
200.000 (ベース)
MHF_I&_LK_Rece_Standard

レセプタクルとアダプタは手動で着脱する構造のため、耐久回数は500回となっています。研究室などの少量生産環境における検査用途に適したタイプです。

 MHF_I&_LK_Rece_High_Cycle_Standard

スタンダードタイプは、プローブと測定器を直接接続して使用します。

 MHF_I&_LK_Rece_High_Cycle_Narrow

狭ピッチタイプは、複数のプローブを並べて同時に測定できるよう、狭いピッチで設計されています。

 MHF_I&_LK_Rece_High_Cycle_Detachable

着脱式タイプは、アダプタおよびプローブの取り外し・交換が可能です。ベースアダプタはすべてのシリーズに対応しています。



シグナルインテグリティ特性評価用テストボード

シグナルインテグリティ測定では、高速信号がコネクタを介して伝送される際の信号品質の維持状況を測定・解析し、伝送特性を評価します。

Signal Integrity Test Board
