Wi-Fi 7とは？

Wi-Fi 6とWi-Fi 7の違い

Wi-Fi 7（IEEE 802.11be）は、Wi-Fi 6（IEEE 802.11ax）を基盤として、より広帯域なチャネル、高次の変調方式、そしてマルチリンクオペレーションを採用しています。これらにより、スループット、低遅延、ならびに混雑したネットワーク環境での性能が向上します。

本記事では、次世代ワイヤレスシステムに関連する設計上の課題、特にコネクタやケーブルハーネスに求められる要件に焦点を当て、両規格の主な違いとQAM変調などの基盤技術について説明します。

なぜ Wi-Fi 7が市場の注目を集めているのか

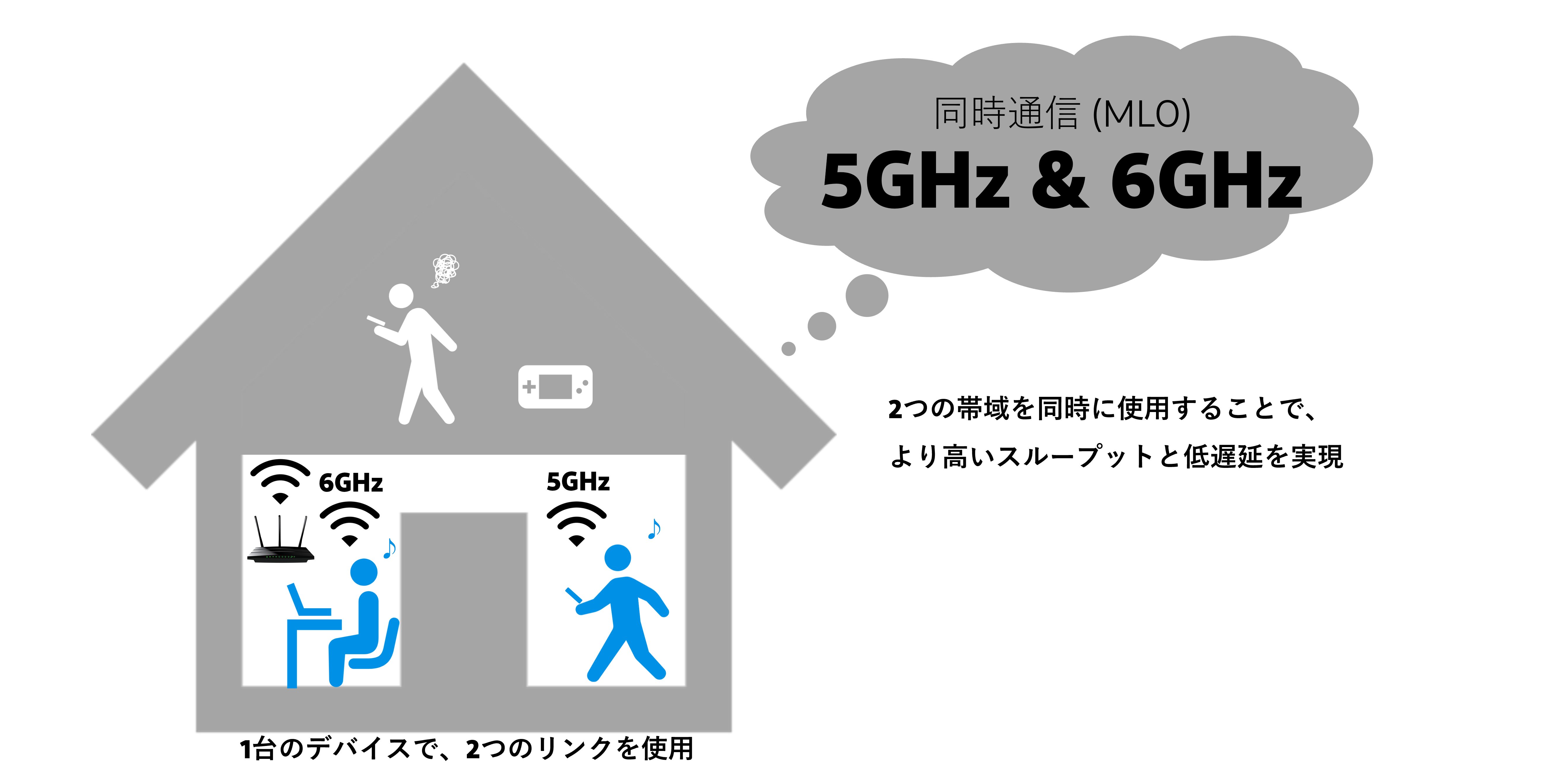

Wi-Fi 7は単なる通信速度の段階的な向上にとどまらず、従来世代の制約を解消し、新たなユースケースを可能にする複数の重要な技術を導入しています。その中でも特に重要な革新が、マルチリンクオペレーション（Multi-Link Operation：MLO）です。MLOにより、デバイスは複数の周波数帯を同時に使用してデータの送受信を行うことができます。これにより、スループットの向上、低遅延化、そしてトラフィックを動的に分散させることによる接続の信頼性向上が実現されます。

さらに、Wi-Fi 7は最大320 MHzのチャネル帯域幅に対応しており、Wi-Fi 6での最大帯域幅の2倍となります。これにより、比較的混雑の少ない6 GHz帯において、非常に高いデータレートを実現することが可能になります。

もう一つの大きな改善点は、より安定した予測可能な低遅延性能です。これは、リアルタイム性が求められるアプリケーションにとって非常に重要です。

これらの進化が特に以下の分野においてWi-Fi 7をより魅力的なものにします。
•   8Kコンテンツを含む高解像度の動画ストリーミング
•   クラウドゲーミングや没入型エンターテインメント
•   拡張現実（AR）および仮想現実（VR）
•   デバイスが高密度なエンタープライズサーバ環境
•   産業オートメーションおよびロボティクス
•   エッジコンピューティングおよびリアルタイムデータ処理

QAM変調とその進化

直交振幅変調（Quadrature Amplitude Modulation：QAM）は、信号の振幅と位相の変化に情報を符号化することによってデータを送信する、Wi-Fiシステムにおける重要な技術です。それぞれの固有な組み合わせが1つのシンボルを表し、各シンボルは複数ビットのデータを運びます。

Wi-Fi技術の進化に伴い、データ処理量を向上させるために、より高次のQAM方式が導入されています。これらは下記の表に示されています。

Wi-Fi 世代	規格	QAM レベル	ビット/シンボル
Wi-Fi 4	802.11n	64-QAM	6 bits
Wi-Fi 5	802.11ac	256-QAM	8 bits
Wi-Fi 6	802.11ax	1024-QAM	10 bits
Wi-Fi 7	802.11be	4096-QAM	12 bits

1024 QAMから4096 QAMへと高次化することで、Wi-Fi 7のスペクトル効率は約20％向上しています。しかし、この性能向上にはより厳しい信号品質要件が伴います。コンスタレーション点がより高密度に配置されるにつれて、システムはノイズ、歪み、干渉の影響を受けやすくなります。

実用的に言えば、高次のQAMはデータ伝送速度を高速化できますが、それは信号環境が十分にクリーンで安定している場合に限られます。

高周波数帯および4K QAMにおける課題

Wi-Fi 7は大幅な性能向上を実現する一方で、特により高い周波数帯の使用や、より複雑な変調方式の採用により、技術的に大きな課題も顕著化しています。

4096-QAMのような高次変調方式では、非常に高い信号対雑音比（SNR）が求められます。わずかなノイズや歪みであっても、シンボルエラーの発生や、性能低下につながる可能性があります。

主な課題としては、以下が挙げられます。
•   ノイズや干渉の影響を受けやすくなる
•   特に6 GHz帯における、高周波数での信号減衰
•   インピーダンス不整合によって生じる反射
•   隣接する信号経路間のクロストーク
•   信号の完全性に影響を及ぼす位相ノイズ

反射を最小限に抑え、効率的な電力伝送を確保するためには、信号経路全体にわたって適切なインピーダンス（RFシステムでは通常50オーム）を維持することが極めて重要です。

コネクタとケーブルハーネスの影響

動作周波数が高くなるにつれて、物理設計の重要性はますます高まります。波長が短くなることで、信号経路内のわずかな不連続であっても、性能を大きく劣化させる可能性があります。

重要な要素には、以下が含まれます。
•   同軸ケーブルの品質およびシールド性能
•   コネクタ設計とインピーダンスの一貫性
•   機械的公差および組立精度
•   PCBレイアウトの精度と材料選定

Wi-Fi 7システムでは、従来世代と比較して許容マージンが大幅に小さくなっています。RFチェーンのいずれかの要素で実装品質が不十分であると、4096-QAMや広帯域チャネルの性能を十分に引き出せなくなる可能性があります。

Wi-Fi 7における高性能コネクタの役割

Wi-Fi 7の性能レベルでは、RF伝送経路全体でシグナルインテグリティを維持することが不可欠となります。特にコネクタは、インピーダンスの一貫性を確保し、損失を最小限に抑え、信号品質を保持するうえで重要な役割を果たします。

I-PEXのコネクタは、次世代ワイヤレスシステムの厳しい要求を満たすように設計されています。

主な特長は以下のとおりです。
•   6 GHz帯およびそれ以上の高周波数帯に対応した最適化設計
•   低挿入損失と安定した電気特性
•   反射や信号歪みを低減する高精度なインピーダンス制御
•   外部の電磁ノイズがRF経路に侵入するのを防ぐEMIシールド
•   高密度なデバイス実装に適したコンパクトなフォームファクタ
•   熱的・物理的ストレス下でも信頼性を維持する機械的性能
•   振動や衝撃による信号劣化リスクを低減するロック機構

クリーンで安定した伝送経路を確保することで、高品質なコネクタは4096-QAMやマルチリンクオペレーション（MLO）といった先進機能をデバイスが最大限に活用することを可能にします。

規格比較表

2つの規格を並べて比較した一覧を、以下の表に示します。

特徴	Wi-Fi 6	Wi-Fi 7
IEEE規格	802.11ax	802.11be
最高速度（理論値）	Up to 9.6 Gbps	Up to 46 Gbps
帯域幅	Up to 160 MHz	Up to 320 MHz
周波数帯域	2.4 GHz, 5 GHz, 6 GHz with Wi-Fi 6E	2.4 GHz, 5 GHz, 6 GHz
変調	1024-QAM	4096-QAM
マルチリンクオペレーション	No	Yes
レイテンシー	低い	より低い (特に混雑環境下)
混雑したネットワーク上での効率性	高い	より高い（特にMLOおよび広帯域チャネルにより向上）
最適なユースケース	日常的なストリーミング、ゲーミング、ビデオ通話など	高デバイス密度の家庭環境、高速データ転送、AR/VR、低遅延が求められるゲームなど

まとめ

Wi-Fi 7は、Wi-Fi 6と比較して、通信速度の大幅な向上、低遅延化、そして多数のデバイスが同時接続される環境における性能向上を実現し、ワイヤレス技術の大きな進化を示しています。これらの性能向上は、4096-QAM、320 MHzチャネル、マルチリンクオペレーション（MLO）といった革新的な技術によって可能になります。

一方で、このレベルの性能を実際に達成するためには、特に高周波数帯におけるシグナルインテグリティ管理など、システム設計全体に細心の注意を払う必要があります。その結果、コネクタやケーブルハーネスといった構成部品の品質が、従来以上に重要になります。

デバイスメーカーやシステム設計者がWi-Fi 7で成功するためには、新規格を採用するだけでなく、RFチェーンを構成するすべての要素が厳しい技術要件を満たすよう最適化されていることが不可欠です。このような背景において、高精度なRFコネクタ、効果的なEMIシールド、堅牢な機械的ロック機構を備えたI-PEXの高性能インターコネクトソリューションは、極めて重要な役割を果たします。

MHF®シリーズのご紹介

I-PEXは、Wi-Fi 6 / W-Fi 6E / Wi-Fi 7用途向けに、MHF^®RFコネクタシリーズの幅広いラインアップを提供しています。

List of compatible frequencies for I-PEX's micro RF connector series (MHF® series) — I-PEXの小型RFコネクタシリーズ（MHF®シリーズ）の対応周波数一覧

MHF^® I LK

MHF® I LK

嵌合ロック機構搭載RFコネクタ対応周波数～9 GHz
• 嵌合高さ：2.9 mm max.
• 周波数帯域：Up to 9 GHz
• ケーブル径（細線同軸）：AWG 30 O.D. 1.8 mm, AWG 30 O.D. 1.37 mm, AWG 32 O.D. 1.32 mm, AWG 32 O.D. 1.13 mm, AWG 36 O.D. 0.81 mm

MHF^®I LKの動画へはこちらから。

MHF^® I

MHF® I

対応周波数～9 GHz、嵌合高さ2.5 mm max. 3.00 max.
•  嵌合高さ：2.5 mm max., 3.0 mm max.
•  周波数帯域：Up to 9 GHz
•  ケーブル径（細線同軸）: AWG 30 O.D. 1.8 mm, AWG 30 O.D. 1.37 mm, AWG 32 O.D. 1.32 mm, AWG 32 O.D. 1.13 mm, AWG 36 O.D. 0.81 mm

MHF^® 4L LK

MHF® 4L LK

MHF 4/4L レセプタクルと嵌合可能なロック機構搭載コネクタ、～12 GHzの周波数にて優れた伝特性能を発揮
• 嵌合高さ： 2.0 mm max.
• 周波数帯域：Up to 12 GHz (MHF®4L receptacle), Up to 9 GHz (MHF®4 receptacle)
• ケーブル径（細線同軸）：AWG 30 O.D. 1.37 mm

MHF^® 4L

MHF® 4L

M.2規格標準コネクタ、嵌合高さ1.2 mm, 1.4 mm, 1.7 mm max.、～12 GHzの周波数にて優れた伝特性能を発揮
•  嵌合高さ：1.70 mm max., 1.40 mm max., 1.2 mm max.
•  周波数帯域：Up to 12 GHz (MHF®4L receptacle), Up to 9 GHz (MHF®4 receptacle)
•  ケーブル径（細線同軸）: AWG 30 O.D. 1.37 mm, AWG 32 O.D. 1.13 mm, AWG 33 O.D. 0.95 mm, AWG 36 O.D. 0.64 mm, AWG 36 O.D. 0.81 mm
