MHF® 7S

シールド性能に優れ、5Gミリ波でのEMC対策に適したコネクタ、 フットパターン2.0 x 2.0 mm、周波数15GHz対応、VSWR 1.5 max @ 15GHz

    革新的なコネクタデザイン(ZenShield®)により、卓越したシールド性能を実現。5G mm波帯の伝送に最適

    VSWR 1.5 max @ 15GHzの優れた伝送特性

    シグナルパッドをグランドコンタクトの内側に配置したストリップライン構造
Height:
1.4 Max
周波数帯域:
Up to 15 GHz Up to 12 GHz Up to 11 GHz Up to 6 GHz Up to 9 GHz
細線同軸ケーブルサイズ (AWG):
#32 (O.D. 1.13 mm)

ダウンロード

革新的なコネクタデザイン(ZenShield®)により、卓越したシールド性能を実現。5G mm波帯の伝送に最適
Electric field strength distribution (simulation)
MHF® 4L
General design		 MHF® 7S
High-performance EMI shielding design
MHF_7S_FAB1-1.jpg MHF_7S_FAB1-2.jpg

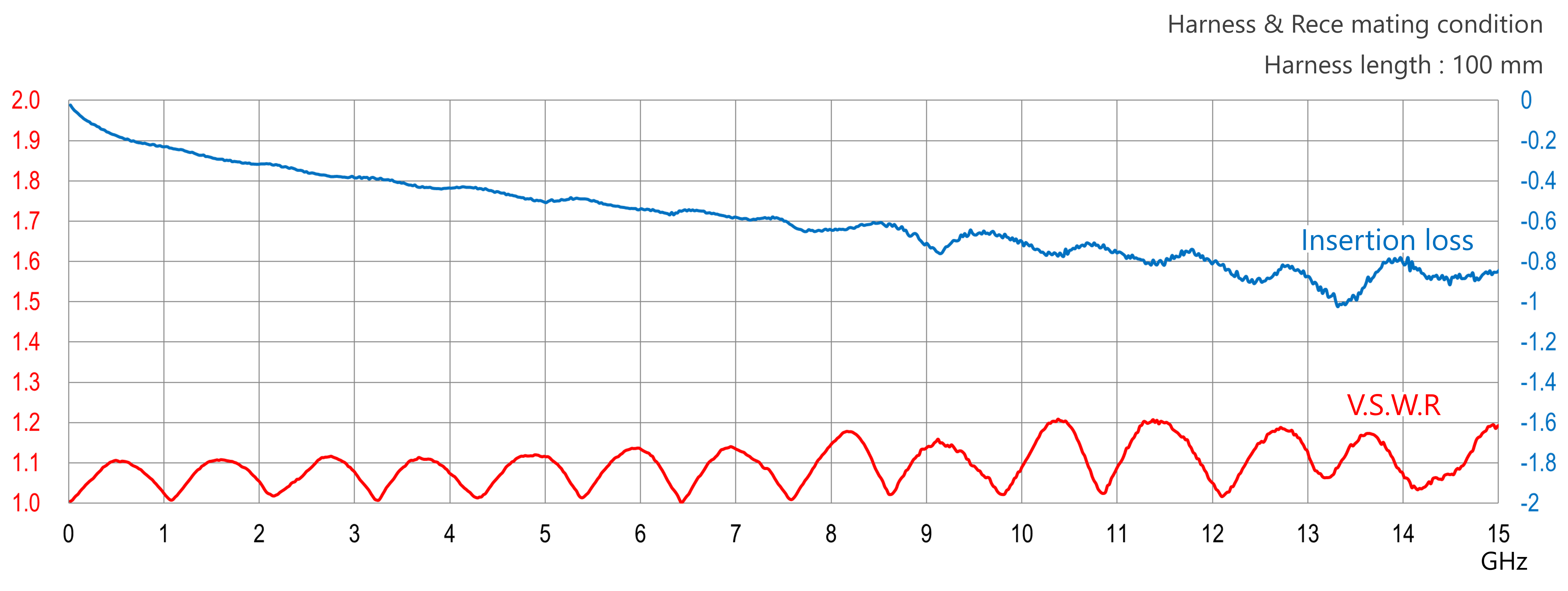

VSWR 1.5 max @ 15GHzの優れた伝送特性

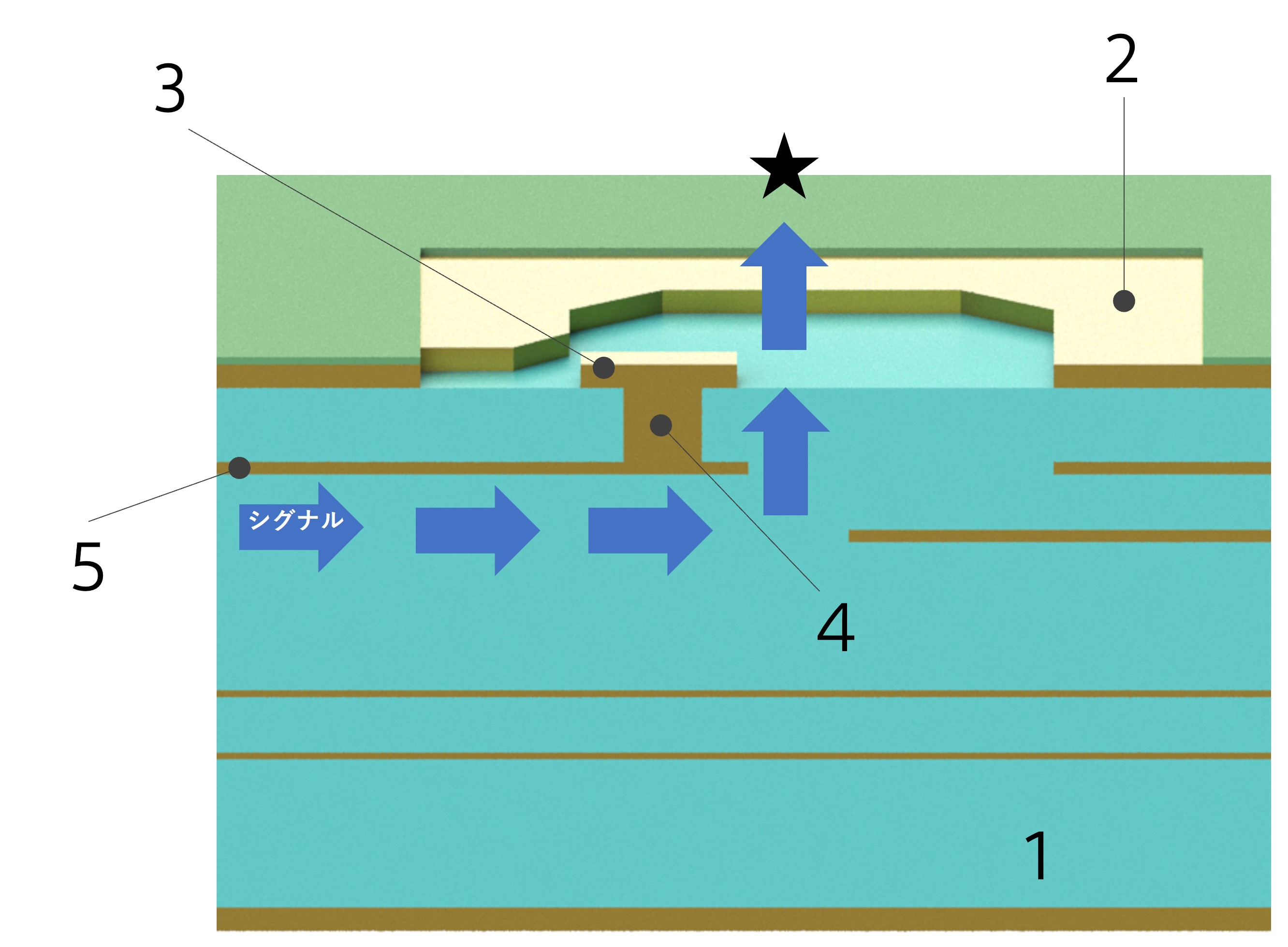

シグナルパッドをグランドコンタクトの内側に配置したストリップライン構造

1. シグナルパッドをグランドコンタクトの内側に配置

★コネクタへ
1. ベースマテリアル
2. グランドコンタクトパターン
3. コンタクトパターン
4. パット　オン　ビア
5. シグナルライン



Product Type
Coaxial RF Connector
Height
1.4 Max
SMT Size (mm)
2.0 x 2.0 mm
Micro-Coaxial Cable (AWG)
#32 (O.D. 1.13 mm)
Frequency range
Up to 15 GHz Up to 12 GHz Up to 11 GHz Up to 6 GHz Up to 9 GHz
Applicable Standards (Reference Only)
5G mmWave(~15GHz) 5G sub6 IEEE802.11n IEEE802.11ac IEEE802.11ax IEEE802.11be Wi-Fi 4 Wi-Fi 5 Wi-Fi 6/6E Wi-Fi 7 LTE / LTE-Advanced LPWA Bluetooth GPS
Full shielding (ZenShield®)
Yes
Mechanical lock
No
VSWR (PLUG) DC~3 GHz : 1.3 max.
3~6 GHz : 1.35 max.
6~9 GHz : 1.4 max.
9~12 GHz : 1.45 max.
12~15GHz : 1.5 max.
VSWR (RECEPTACLE) DC~3 GHz : 1.3 max.
3~6 GHz : 1.35 max.
6~9 GHz : 1.4 max.
9~12 GHz : 1.45 max.
12~15GHz : 1.5 max.

推奨型番

お探しの品番・仕様がリストにない場合はお問い合わせフォームよりお問い合わせください。
※MHF 7SはMHF 7Sハーネスアセンブリ製品のみの販売となります。
 ハーネスアセンブリの仕様（片端か両端、ケーブルサイズ、長さ、色）をご指定下さい。



MHF 7S RECOMMENDED PART NUMBERS

Part Number Description Part Number Note
MHF 7S harness OD=1.13mm Offered as harness only *see note below
MHF 7S receptacle 20981-001E-02 　

*The MHF 7S is offered as our MHF 7S harness assembly only.
  Please specify harness assembly specification (single-end or double-ended, cable size, length, color).

SAMPLE HARNESS FOR EVALUATION

Part Number Description Part Number
MHF 7S-7S harness OD=1.13mm L=100mm 8-22-0127
MHF 7S-7S harness OD=1.13mm L=150mm 8-23-0117
MHF 7S-7S harness OD=1.13mm L=200mm 8-21-0046
SMA Adapters for MHF® Receptacles SMA Adapters for MHF® Plugs MHF® Accessories: Hand Tool
 RF_t7_ACC1.png RF_t7_ACC3.png  RF_t7_ACC4.png  RF_t6_ACC2.jpg RF_t6_ACC3.png RF_t8_ACC1.png　
91256-0001 91197-0300 91145-0001 91255-0001 91245-0001 91186-0001



Part Number Description Part Number
MHF 7S SMA adapter for plug electrical-performance-check 91255-0001
MHF 7S SMA adapter for plug voltage-check 91245-0001
MHF 7S SMA adapter for receptacle electrical-performance-check SMA 91256-0001
MHF 7S SMA adapter for receptacle high-cycle narrow-pitch with-floating-function 91145-0001
MHF 7S SMA adapter for receptacle high-cycle narrow-pitch without-floating-function 91136-0001
MHF 7S SMA adapter for receptacle high-cycle narrow-pitch wire 2.4 91137-J300
MHF 7S SMA adapter for receptacle high-cycle narrow-pitch wire SMA plug 91197-300P
MHF 7S SMA adapter for receptacle high-cycle narrow-pitch wire SMA Jack 91197-300J
MHF 7S insertion/extraction tool 91186-0001
SI Test Board for MHF 7S 91606-001B-001
