MHF® I

アンテナ接続の業界標準、最大9 GHz対応、嵌合高さ2.5/3.0 mm max.のRFコネクタ

    信頼性の高い無半田結線技術“i-Fit®” テクノロジーにより、安定した性能のハーネス 提供

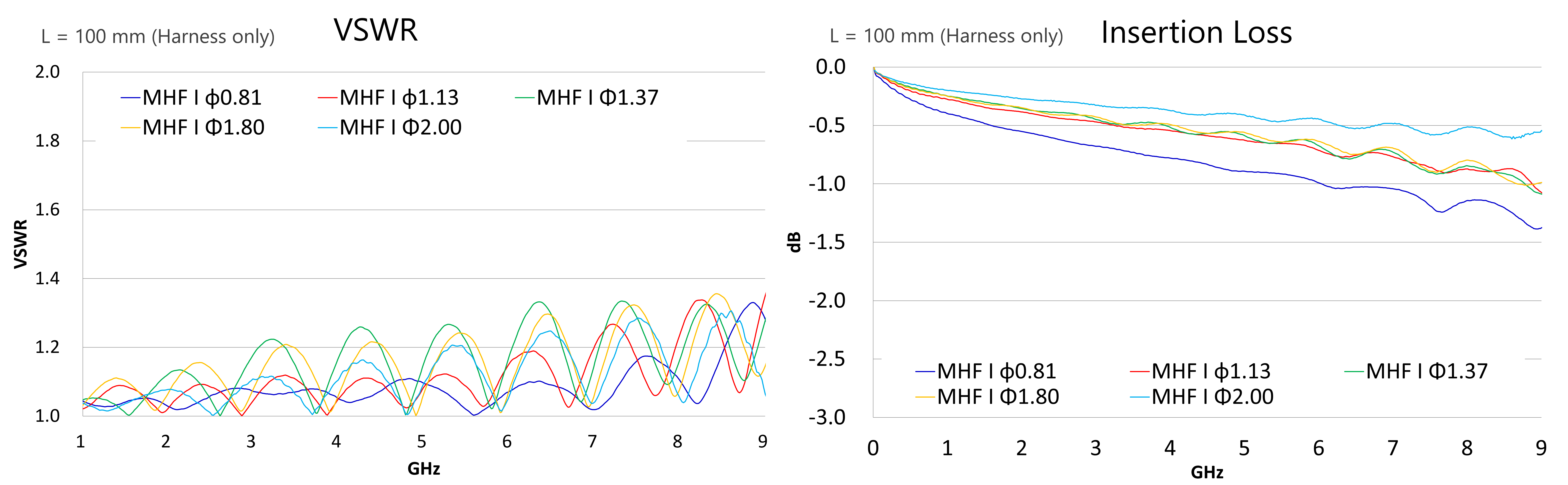

    最小限の製品サイズで、～9 GHzにおいて優れたパフォーマンスを実現

    MHF® Iプラグは多様なケーブル径とメカニカルロックに対応

*メカニカルロック機構を備えた、高い篏合保持力のプラグケーブルアッセンブリのMHF® I LKもご用意しております。

*基板実装時のセンターアライメント性、半田剥離強度を向上したMHF® I 4 pads receptacleもご覧ください。

*コネクタの取り扱いについては「挿抜方法」の動画をご参照ください。
Mated Height:
3.0 mm max.2.5 mm max.
Operating Temperature:
-40 to 90℃ (233 to 363 K)
Cable Size (Micro-Coaxial):
AWG 26 O.D. 2.0 mmAWG 30 O.D. 1.8 mmAWG 30 O.D. 1.37 mmAWG 32 O.D. 1.32 mmAWG 32 O.D. 1.13 mmAWG 36 O.D. 0.81 mm

ダウンロード

信頼性の高い無半田結線技術“i-Fit®” テクノロジーにより、安定した性能のハーネス 提供

FAB2_1.jpg FAB2_2.jpg FAB2_3.jpg
1. 中心導体  2. 誘電体
3. 外部導体  4. ジャケット

 5. コンタクト  6. 中心導体
7. クリンピング

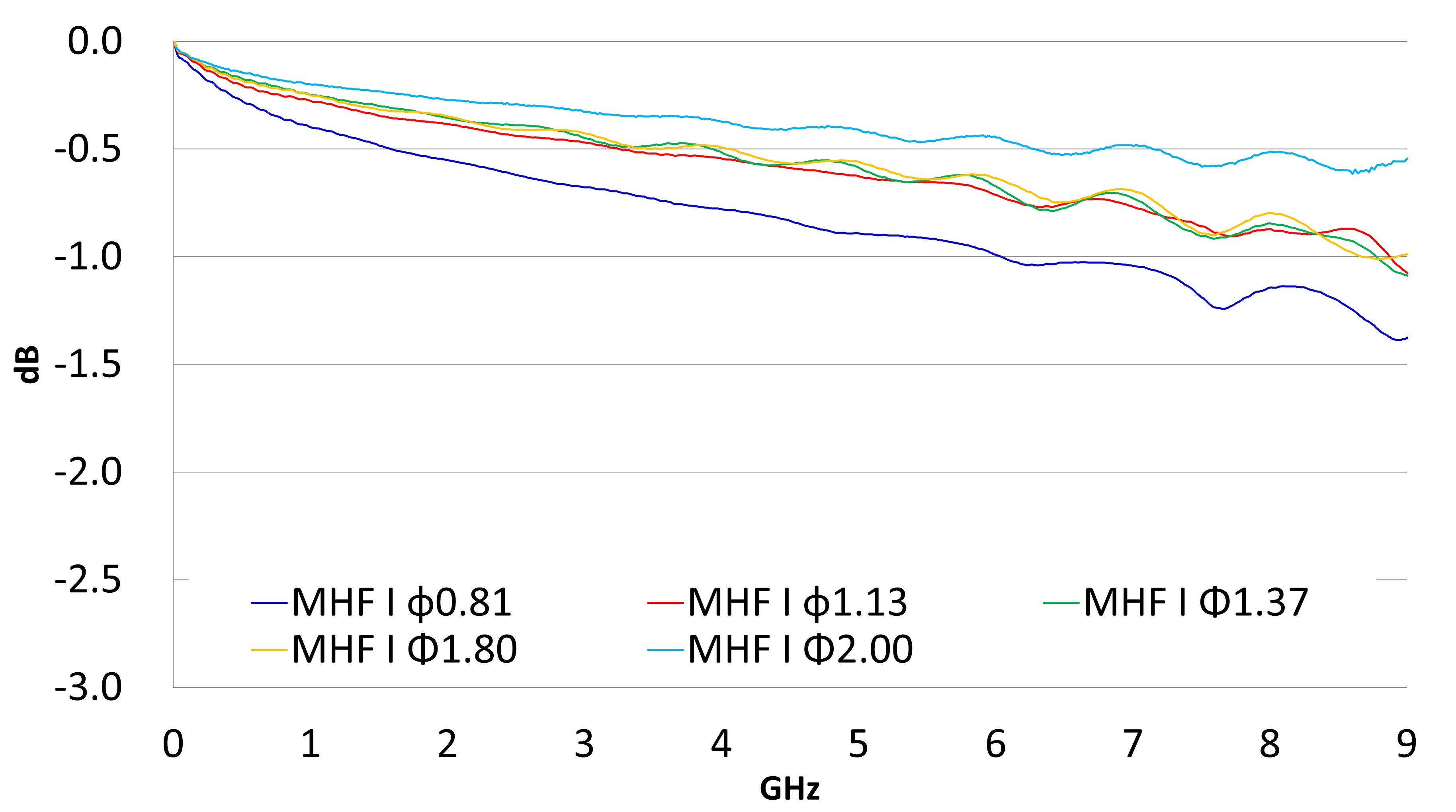

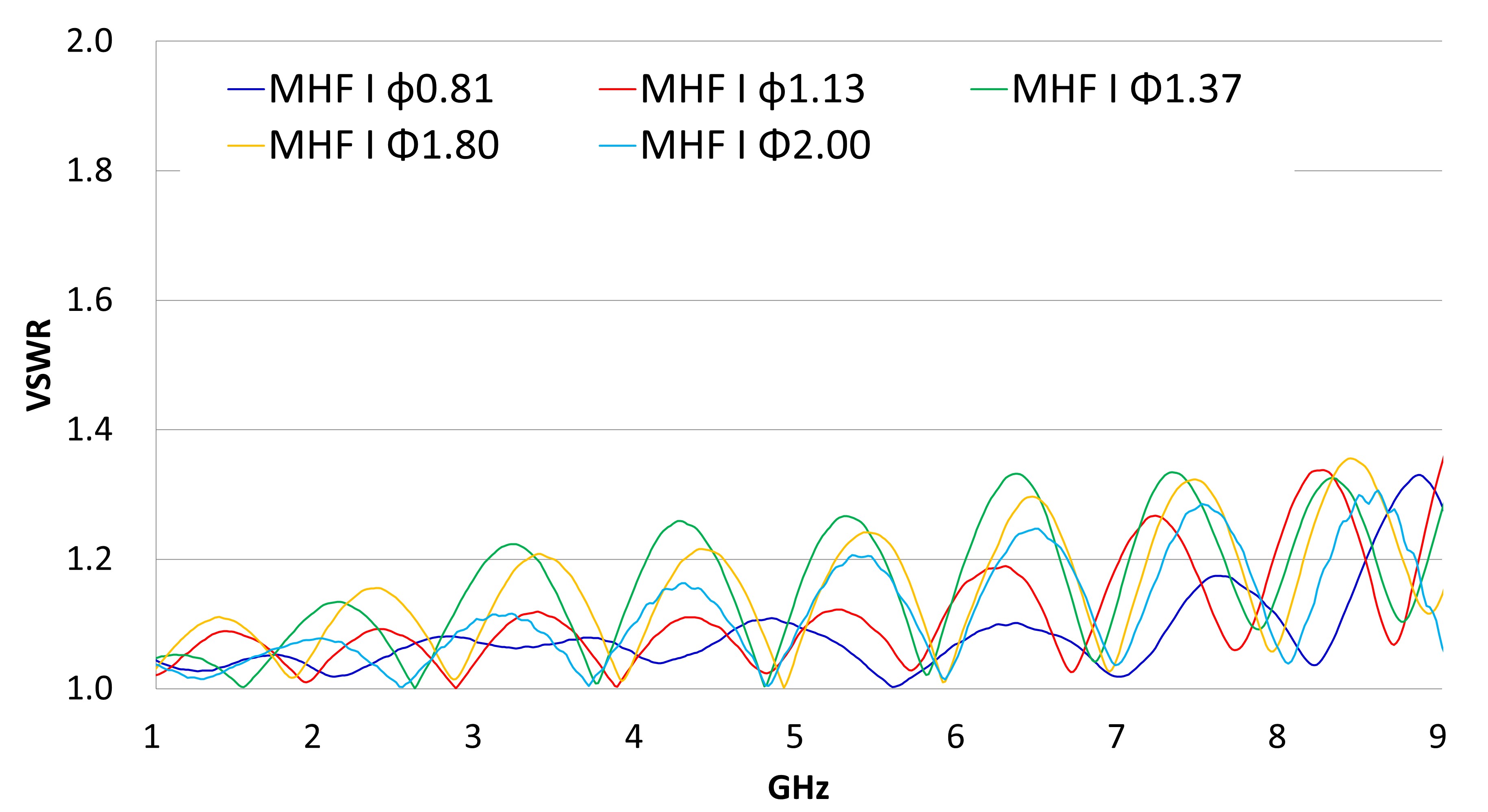

最小限の製品サイズで、～9 GHzにおいて優れたパフォーマンスを実現

最小限の製品サイズで、～9 GHzにおいて優れたパフォーマンスを実現

MHF® Iプラグは多様なケーブル径とメカニカルロックに対応



  4padFab_3_0
Product name MHF® I LK MHF® I MHF® I
Lock With Lock Without Lock Without Lock
Mating Height 2.9 mm max. 2.5 mm max. 3.0 mm max.
Coaxial O.D. (Center Conductor AWG) 2.00 mm (AWG 26)     ●
1.80 mm (AWG 30) ● ●
1.37 mm (AWG 30) ● ●
1.32 mm (AWG 32) ● ●
1.13 mm (AWG 32) ● ●
0.81 mm (AWG 36) ● ●
Receptacle MHF® I receptacle  20279-001E-03 (3 pads) / 20441-001E-01 (4 pads)




Product Type
Coaxial RF Connector
Mated Height
3.0 mm max.2.5 mm max.
SMT Size
3.1 x 3.0 mm
Frequency Range Up to 9 GHz
Operating Temperature
-40 to 90℃ (233 to 363 K)
Cable Size (Micro-Coaxial)
AWG 26 O.D. 2.0 mmAWG 30 O.D. 1.8 mmAWG 30 O.D. 1.37 mmAWG 32 O.D. 1.32 mmAWG 32 O.D. 1.13 mmAWG 36 O.D. 0.81 mm
V.S.W.R (Plug)
DC to 3 GHz: 1.3 max.3 to 6 GHz: 1.5 max.6 to 9 GHz: 1.6 max. (O.D. 1.32, 2.0 mm)6 to 9 GHz: 1.9 max. (O.D. 0.81, 1.13, 1.37, 1.8 mm)
Applicable Standards (Reference Only)
5G sub6Wi-FiLTE / LTE-AdvancedLPWABluetoothGPS
Full EMI Shielding (ZenShield®)
No
Mechanical Lock
No
VSWR (Harness only) DC ~ 3 GHz : 1.3 max.
3 ~ 6 GHz : 1.5 max.
6 ~ 9 GHz : 1.6 max. (O.D. 1.32, 2.0 mm)
6 ~ 9 GHz : 1.9 max. (O.D. 0.81, 1.13, 1.37, 1.80 mm)

推奨型番

お探しの品番・仕様がリストにない場合はお問い合わせフォームよりお問い合わせください。



MHF I RECOMMENDED PART NUMBERS

Part Number Description Part Number Weight (mg)
MHF I plug OD=0.81mm  20278-112R-08 61.52
MHF I plug OD=1.13mm 20278-112R-13 61.52
MHF I plug OD=1.32mm 20278-112R-32 61.52
MHF I plug OD=1.37mm 20351-112R-37 61.52
MHF I plug OD=1.80mm 20278-112R-18 61.52
MHF I plug OD=2.00mm 20767-001R-20 101.6
MHF I receptacle 3 pads 20279-001E-03 16



MHF I SAMPLE HARNESS FOR EVALUATION PART NUMBERS

SAMPLE HARNESS FOR EVALUATION_MHF I
Part Number Description Part Number Weight (mg)
MHF I-I harness OD=0.81mm L=100mm 8-25-0819 290.6
MHF I-I harness OD=0.81mm L=200mm 8-25-0820 457.6
MHF I-I harness OD=0.81mm L=300mm 8-25-0821 624.6
MHF I-I harness OD=0.81mm L=400mm 8-25-0822 791.6
MHF I-I harness OD=0.81mm L=500mm 8-25-0823 958.6
MHF I-I harness OD=1.13mm L=50mm 8-24-0113 730
MHF I-I harness OD=1.13mm L=100mm 8-24-0114 670
MHF I-I harness OD=1.13mm L=200mm 8-21-0048 870
MHF I-I harness OD=1.13mm L=300mm 8-25-1005 1018
MHF I-I harness OD=1.13mm L=400mm 8-25-1006 1319
MHF I-I harness OD=1.13mm L=500mm 8-24-0115 720
MHF I-I harness OD=1.32mm L=100mm 8-25-0814 613
MHF I-I harness OD=1.32mm L=200mm 8-25-0815 1097
MHF I-I harness OD=1.32mm L=300mm 8-25-0816 1581
MHF I-I harness OD=1.32mm L=400mm 8-25-0817 2065
MHF I-I harness OD=1.32mm L=500mm 8-25-0818 2549
MHF I-I harness OD=1.37mm L=50mm 8-24-0140 670
MHF I-I harness OD=1.37mm L=100mm 8-24-0141 720
MHF I-I harness OD=1.37mm L=200mm 8-24-0142 670
MHF I-I harness OD=1.37mm L=300mm 8-26-0040 1433.8
MHF I-I harness OD=1.37mm L=400mm 8-26-0041 1863.8
MHF I-I harness OD=1.37mm L=500mm 8-24-0143 690
MHF I-I harness OD=1.80mm L=100mm 8-25-0858 912.8
MHF I-I harness OD=1.80mm L=200mm 8-25-0859 1682.8
MHF I-I harness OD=1.80mm L=300mm 8-25-0860 2452.8
MHF I-I harness OD=1.80mm L=400mm 8-25-0861 3222.8
MHF I-I harness OD=1.80mm L=500mm 8-25-0862 3992.8



MHF I SAMPLE HARNESS FOR EVALUATION PART NUMBERS

MHF I-I OD0.81MM 100MM Type-2

Part Number Description Part Number Weight (mg)
MHF I-I harness OD=0.81mm L=100mm 180 degree orientation 8-25-0832 290.6
MHF I-I harness OD=0.81mm L=200mm 180 degree orientation 8-25-0833 457.6
MHF I-I harness OD=0.81mm L=300mm 180 degree orientation 8-25-0834 624.6
MHF I-I harness OD=0.81mm L=400mm 180 degree orientation 8-25-0835 791.6
MHF I-I harness OD=0.81mm L=500mm 180 degree orientation 8-25-0836 958.6
MHF I-I harness OD=1.13mm L=50mm 180 degree orientation 8-25-0826 265.5
MHF I-I harness OD=1.13mm L=100mm 180 degree orientation 8-25-0827 416
MHF I-I harness OD=1.13mm L=200mm 180 degree orientation 8-25-0828 717
MHF I-I harness OD=1.13mm L=300mm 180 degree orientation 8-25-0829 1018
MHF I-I harness OD=1.13mm L=400mm 180 degree orientation 8-25-0830 1319
MHF I-I harness OD=1.13mm L=500mm 180 degree orientation 8-25-0831 1620
MHF I-I harness OD=1.32mm L=100mm 180 degree orientation 8-25-0837 613
MHF I-I harness OD=1.32mm L=200mm 180 degree orientation 8-25-0838 1097
MHF I-I harness OD=1.32mm L=300mm 180 degree orientation 8-25-0839 1581
MHF I-I harness OD=1.32mm L=400mm 180 degree orientation 8-25-0840 2065
MHF I-I harness OD=1.32mm L=500mm 180 degree orientation 8-25-0841 2549
MHF I-I harness OD=1.37mm L=50mm 180 degree orientation 8-25-0844 358.8
MHF I-I harness OD=1.37mm L=100mm 180 degree orientation 8-25-0845 573.8
MHF I-I harness OD=1.37mm L=200mm 180 degree orientation 8-25-0846 1003.8
MHF I-I harness OD=1.37mm L=300mm 180 degree orientation 8-25-0847 1433.8
MHF I-I harness OD=1.37mm L=400mm 180 degree orientation 8-25-0848 1863.8
MHF I-I harness OD=1.37mm L=500mm 180 degree orientation 8-25-0849 2293.8
MHF I-I harness OD=1.80mm L=100mm 180 degree orientation 8-25-0853 912.8
MHF I-I harness OD=1.80mm L=200mm 180 degree orientation 8-25-0854 1682.8
MHF I-I harness OD=1.80mm L=300mm 180 degree orientation 8-25-0855 2452.8
MHF I-I harness OD=1.80mm L=400mm 180 degree orientation 8-25-0856 3222.8
MHF I-I harness OD=1.80mm L=500mm 180 degree orientation 8-25-0857 3992.8



MHF I SAMPLE HARNESS FOR EVALUATION PART NUMBERS

SAMPLE HARNESS FOR EVALUATION_MHF I
Part Number Description Part Number Weight (mg)
MHF I-SMA Jack harness OD=1.13mm L=100mm 8-25-0046 3800
MHF I-SMA Jack harness OD=1.13mm L=150mm 8-25-0047 4000
MHF I-SMA Jack harness OD=1.13mm L=200mm 8-25-0048 4100
MHF I-SMA Jack harness OD=1.37mm L=100mm 8-25-0066 4100
MHF I-SMA Jack harness OD=1.37mm L=150mm 8-25-0067 4400
MHF I-SMA Jack harness OD=1.37mm L=200mm 8-25-0068 4700
その他の型番

このリストには、サンプルの準備が無い型番や販売終了型番が含まれている場合があります。
新規での採用をご検討のお客様は、ぜひ上記の推奨型番をお選びください。



MHF I OTHER PART NUMBERS

Part Number Description Part Number Weight (mg)
MHF I plug 20643-112R-13 61.52
MHF I plug smooth insert type OD=0.81mm 20723-112R-08-0T 62.92
MHF I plug smooth insert type OD=1.13mm 20723-112R-13-0T 62.92
MHF I plug smooth insert type OD=1.32mm 20723-112R-32-0T 62.92
MHF I plug smooth insert type OD=1.37mm 20723-112R-37-0T 62.92
MHF I plug smooth insert type OD=0.81mm 20631-112R-08 62.92
MHF I plug smooth insert type OD=1.13mm 20631-112R-13 62.92
MHF I plug smooth insert type OD=1.32mm 20631-112R-32 62.92
MHF I plug smooth insert type OD=1.37mm 20631-112R-37 62.92
MHF I plug smooth insert type Ni plating OD=0.81mm 20670-001R-08 62.92
MHF I plug smooth insert type Ni plating OD=1.13mm 20670-001R-13 62.92
MHF I plug smooth insert type Ni plating OD=1.32mm 20670-001R-32 62.92
MHF I plug smooth insert type Ni plating OD=1.37mm 20670-001R-37 62.92
MHF I plug smooth insert type Ni plating OD=1.80mm 20670-001R-18 62.92
MHF I plug smooth insert type OD=1.13mm 105℃ 20797-112R-13 62.92
MHF I plug smooth insert type OD=1.32mm 105℃ 20797-112R-32 62.92
MHF I plug smooth insert type OD=1.37mm 105℃ 20797-112R-37 62.92
MHF I receptacle 3 pads 20279-001E-05 16
MHF I receptacle 3 pads 20279-001E-06 16
MHF I receptacle 3 pads 105℃ 20803-001E 16
MHF I receptacle 4 pads 20431-001E-01 62.92
MHF I receptacle 4 pads 20441-001E-01 16

​

 MHF I ACCESSORIES PART NUMBERS

Part Number Description Part Number Weight (mg) Image
MHF I/I LK SMA adapter for plug electrical-performance-check 90193-001 2293.7

MHF I&I LK Adapter for Plug Electorical
MHF I/I LK adapter for plug voltage-check 90194-001 709.1

MHF I&I LK Adapter for Plug Voltage
MHF I/I LK SMA adapter for receptacle electrical-performance-check 90193-002 1453.3 MHF I&I LK Adapter for Rece Electorical
MHF I/I LK SMA adapter for receptacle high-cycle 90539-001 6737.3 RF_t7_ACC2
MHF series SMA adapter for receptacle high-cycle narrow-pitch cable L=100mm 90577-0100 4503.2 Adaptor cable (Attach to probe)
MHF series SMA adapter for receptacle high-cycle narrow-pitch cable L=200mm 90577-0200 5358.9
MHF series SMA adapter for receptacle high-cycle narrow-pitch cable L=350mm 90577-0350 6571
MHF series SMA adapter for receptacle high-cycle narrow-pitch cable L=750mm 90577-0750 9769.8
MHF I/I LK SMA adapter for receptacle high-cycle narrow-pitch probe 90575-0001 1499

MHF I&I LK High Cycle Narrow-Pitch Adapter for Rece Electorical
MHF series SMA adapter for receptacle high-cycle detachable base 90684-0001 15104.1

MHF I&I LK High Cycle Detachable Base for Rece Electorical
MHF I/I LK SMA adapter for receptacle high-cycle detachable probe 90416-001 1650

Probe
MHF I insertion/extraction tool 90224-001 1572.2

Insertion/Extraction tool
MHF I insertion/extraction tool 90885-0001 -
MHF I extraction tool 90192-001 1501.4

Extraction tool



SI Test Board with 2.92mm Adapter

Part Number Description Part Number Weight (mg) Image
SI Test Board for MHF I 91604-001B-001 17788

MHF_I_SI_TB-1037_テストボード_(C)

Main Board
MHF_I_SI_TB-1037_THRU_ボード_(C)
Thru Board

​

MHF® I用 挿入・抜去ツール

製品が小型であることに加え、コネクタには適切な嵌合操作が求められるため、専用の挿入・抜去ツールを使用することで、安全な作業を実現し、組立およびメンテナンス時の信頼性向上につながります。

抜去方法

Insertion/Extraction tools to handle MHF® I (4 pads receptacle)

ツールをストッパーに突き当たるまでスライドさせた後、基板 (PCB) 面に対して垂直に持ち上げます。



プラグ・レセプタクル用アダプタ

プラグの検査用として、電気特性チェックおよび電圧/導通チェック用のツールを用意しています。一方、レセプタクルの検査ツールは、電気特性チェックのみに対応しています。また、用途に応じて選択できるよう、標準シリーズ、耐久性の異なる高耐久タイプ、および高密度実装されたPCBレイアウト上でも使用可能な狭ピッチタイプなど、さまざまな製品ラインアップを用意しています。

スタンダードシリーズ ハイサイクルシリーズ
スタンダードタイプ 狭ピッチタイプ 着脱式タイプ
耐久性: 500 耐久性: 10.000 耐久性: 10.000 (プローブ),
100 (ケーブル)		 耐久性: 10.000 (プローブ),
200.000 (ベース)
MHF_I&_LK_Rece_Standard

レセプタクルとアダプタは手動で着脱する構造のため、耐久回数は500回となっています。研究室などの少量生産環境における検査用途に適したタイプです。

 MHF_I&_LK_Rece_High_Cycle_Standard

スタンダードタイプは、プローブと測定器を直接接続して使用します。

 MHF_I&_LK_Rece_High_Cycle_Narrow

狭ピッチタイプは、複数のプローブを並べて同時に測定できるよう、狭いピッチで設計されています。

 MHF_I&_LK_Rece_High_Cycle_Detachable

着脱式タイプは、アダプタおよびプローブの取り外し・交換が可能です。ベースアダプタはすべてのシリーズに対応しています。



シグナルインテグリティ特性評価用テストボード

シグナルインテグリティ測定では、高速信号がコネクタを介して伝送される際の信号品質の維持状況を測定・解析し、伝送特性を評価します。

Signal Integrity Test Board



MHF I Plan to EOL PART NUMBERS

Part Number Description EOL P/N EOL P/N feature Alternative P/N Alternative P/N feature
MHF I plug Ni plating OD=1.37mm 20278-212R-13 Ground contact Ni top plating 20278-112R-13 Ground contact Au plating
MHF I receptacle 3 pads 20279-001E-01 2,500 pcs/reel 20279-001E-03 5,000 pcs/reel
MHF I plug Ag 20308-112R-13 Ground contact Ag Plating 20278-112R-13 Ground contact Au plating
MHF I plug Ag 20308-212R-37 Ground contact Ag Plating 20351-112R-37 Ground contact Au plating



MHF I EOL PART NUMBERS

Part Number Description EOL P/N EOL feature Alternative P/N Alternative feature
MHF I plug non-HF 20278-101R-08 Housing Non halogen free 20278-112R-08 Housing halogen free
MHF I plug Au housing non-halogen free 20278-111R-08 Housing Non halogen free 20278-112R-08 Housing halogen free
MHF I plug Au housing non-halogen free 20278-111R-13 Housing Non halogen free 20278-112R-13 Housing halogen free
MHF I plug Au housing non-halogen free 20278-111R-32 Housing Non halogen free 20278-112R-32 Housing halogen free
MHF I receptacle 3 pads plastic reel 20279-001E-02 2,500 pcs/reel 20279-001E-03 5,000 pcs/reel
MHF I receptacle Ag 20314-001E-01 Ground contact Ag Plating 20279-001E-03 Ground contact Au Plating
MHF I plug Au housing non-halogen free 20351-111R-37 Housing Non Halogen Free 20351-112R-37 Housing Halogen free
MHF I plug Au 20351-312R-37 Ground contact Au plating thickness: 0.38 um, Main contact Au plating thickness: 0.38 um 20351-112R-37 Ground contact Au plating thcikness: 0.05 um, Main contact Au plating thickness: 0.1 um
MHF I 08 type hand tool 90187-008C 　 Contact us 　
MHF I 13 type hand tool 90187-013C 　 Contact us
