MHF® I (4 pads receptacle)

4パッドにより基板実装時のセンター位置合わせ性・半田剥離強度を向上、最大9 GHz対応、嵌合高さ2.5 mm max.のRFコネクタ

    パッド追加によるセンターアライメント性向上

    半田剥離強度アップ

    多様なケーブル径とメカニカルロック対応のMHF® I シリーズに嵌合可能

*メカニカルロック機構を備えた、高い嵌合保持力のプラグケーブルアッセンブリMHF® I LKもご用意しております。

*MHF® Iシリーズの総合製品情報はMHF® Iよりご覧ください。
Mated Height:
2.5 mm max.2.9 mm max.3.0 mm max.
Operating Temperature:
-40 to 90℃ (233 to 363 K)
Cable Size (Micro-Coaxial):
AWG 26 O.D. 2.0 mmAWG 30 O.D. 1.8 mmAWG 30 O.D. 1.37 mmAWG 32 O.D. 1.32 mmAWG 32 O.D. 1.13 mmAWG 36 O.D. 0.81 mm

ダウンロード

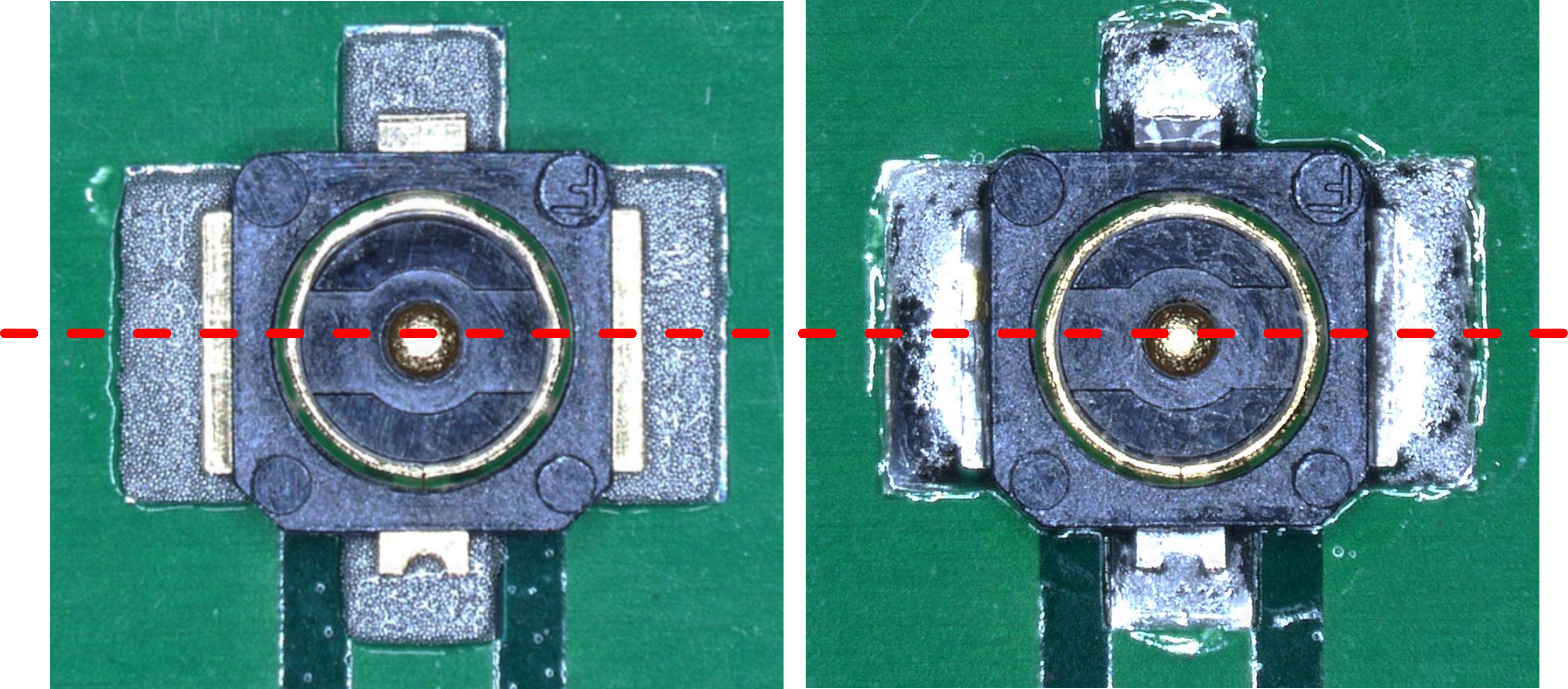

パッド追加によるセンターアライメント性向上



4 pads リセプタクル
4padFab_1
                       リフロー前     　    ▶　 　　リフロー後

☑ 実装プロセスの品質向上

☑ 理想設計に近いRF回路の実

☑ RFハーネスとの正確な位置決めが可能



半田剥離強度アップ



4padFab_2-1
4padFab_2-2E

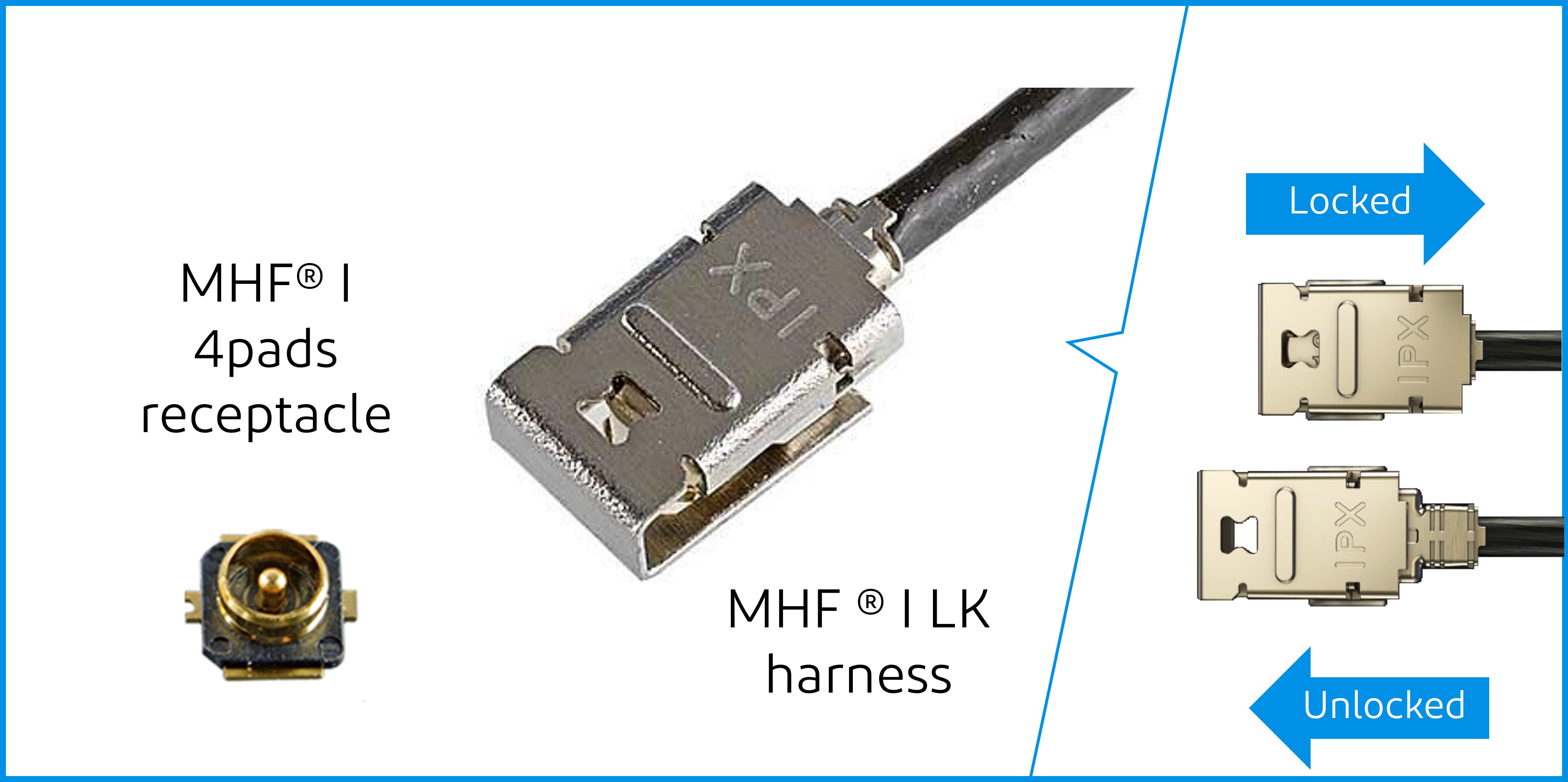

多様なケーブル径とメカニカルロック対応のMHF® I シリーズに嵌合可能



  4padFab_3_0
Product name MHF® I LK MHF® I MHF® I
Lock With Lock Without Lock Without Lock
Mating Height 2.9 mm max. 2.5 mm max. 3.0 mm max.
Coaxial O.D. (Center Conductor AWG) 2.00 mm (AWG 26)     ●
1.80 mm (AWG 30) ● ●
1.37 mm (AWG 30) ● ●
1.32 mm (AWG 32) ● ●
1.13 mm (AWG 32) ● ●
0.81 mm (AWG 36) ● ●
Receptacle MHF® I receptacle  20279-001E-03 (3 pads) / 20441-001E-01 (4 pads)




Mated Height
2.5 mm max.2.9 mm max.3.0 mm max.
SMT Size
3.1 x 3.0 mm
Frequency Range Up to 9 GHz
Operating Temperature
-40 to 90℃ (233 to 363 K)
Cable Size (Micro-Coaxial)
AWG 26 O.D. 2.0 mmAWG 30 O.D. 1.8 mmAWG 30 O.D. 1.37 mmAWG 32 O.D. 1.32 mmAWG 32 O.D. 1.13 mmAWG 36 O.D. 0.81 mm
V.S.W.R (Plug)
DC to 3 GHz: 1.3 max.3 to 6 GHz: 1.5 max.6 to 9 GHz: 1.6 max. (O.D. 1.32, 2.0 mm), 1.9 max. (O.D. 0.81, 1.13, 1.37, 1.8 mm)
Applicable Standards (Reference Only)
5G sub6Wi-FiLTE / LTE-AdvancedLPWABluetoothGPS
Full EMI Shielding (ZenShield®)
No
Mechanical Lock
No
VSWR (Harness only) DC ~ 3 GHz : 1.3 max.
3 ~ 6 GHz : 1.5 max.
6 ~ 9 GHz : 1.6 max. (O.D. 1.32, 2.0 mm)
6 ~ 9 GHz : 1.9 max. (O.D. 0.81, 1.13, 1.37, 1.80 mm)

RECOMMENDED PART NUMBERS

Please contact us if you cannot find the needed part number(s) from the list below.



MHF I RECOMMENDED PART NUMBERS

Part Number Description Part Number Weight (mg)
MHF I plug OD=0.81mm  20278-112R-08 61.52
MHF I plug OD=1.13mm 20278-112R-13 61.52
MHF I plug OD=1.32mm 20278-112R-32 61.52
MHF I plug OD=1.37mm 20351-112R-37 61.52
MHF I plug OD=1.80mm 20278-112R-18 61.52
MHF I plug OD=2.00mm 20767-001R-20 101.6
MHF I receptacle 4 pads 20441-001E-01 16





その他の型番
Please note: This list potentially includes products without available samples and end-of-life items.
For new inquiries, please reference the recommended part numbers listed above.

MHF I OTHER PART NUMBERS

Part Number Description Part Number Weight (mg)
MHF I plug smooth insert type OD=0.81mm 20631-112R-08 62.92
MHF I plug smooth insert type OD=1.13mm 20631-112R-13 62.92
MHF I plug smooth insert type OD=1.32mm 20631-112R-32 62.92
MHF I plug smooth insert type OD=1.37mm 20631-112R-37 62.92
MHF I plug smooth insert type Ni plating OD=0.81mm 20670-001R-08 62.92
MHF I plug smooth insert type Ni plating OD=1.13mm 20670-001R-13 62.92
MHF I plug smooth insert type Ni plating OD=1.80mm 20670-001R-18 62.92
MHF I plug smooth insert type Ni plating OD=1.32mm 20670-001R-32 62.92
MHF I plug smooth insert type Ni plating OD=1.37mm 20670-001R-37 62.92
MHF I plug smooth insert type OD=1.13mm 105℃ 20797-112R-13 62.92
MHF I plug smooth insert type OD=1.32mm 105℃ 20797-112R-32 62.92
MHF I plug smooth insert type OD=1.37mm 105℃ 20797-112R-37 62.92
MHF I receptacle 3 pads 20279-001E-05 16
MHF I receptacle 3 pads 20279-001E-06 16
MHF I receptacle 3 pads 105℃ 20803-001E 16



​

MHF I ACCESSORIES PART NUMBERS

Part Number Description Part Number Weight (mg) Image
MHF I/I LK SMA adapter for plug electrical-performance-check 90193-001 2293.7

MHF I&I LK Adapter for Plug Electorical
MHF I/I LK SMA adapter for plug voltage-check 90194-001 709.1

MHF I&I LK Adapter for Plug Voltage
MHF I/I LK SMA adapter for receptacle electrical-performance-check 90193-002 1453.3

MHF I&I LK Adapter for Rece Electorical
MHF I/I LK SMA adapter for receptacle high-cycle 90539-001 6737.3

MHF series SMA adapter for receptacle high-cycle narrow-pitch cable L=100mm 90577-0100 4503.2

Adaptor cable (Attach to probe)
MHF series SMA adapter for receptacle high-cycle narrow-pitch cable L=200mm 90577-0200 5358.9
MHF series SMA adapter for receptacle high-cycle narrow-pitch cable L=350mm 90577-0350 6571
MHF series SMA adapter for receptacle high-cycle narrow-pitch cable L=750mm 90577-0750 9769.8
MHF I/I LK SMA adapter for receptacle high-cycle narrow-pitch probe 90575-0001 1499

MHF I&I LK High Cycle Narrow-Pitch Adapter for Rece Electorical
MHF series SMA adapter for receptacle high-cycle detachable base 90684-0001 15104.1

MHF I&I LK High Cycle Detachable Base for Rece Electorical
MHF I/I LK SMA adapter for receptacle high-cycle detachable probe 90416-001 1650

Probe
MHF I insertion/extraction tool 90224-001 1572.2

Insertion/Extraction tool
MHF I extraction tool 90192-001 1501.4

Extraction tool



SI Test Board with 2.92mm Adapter

Part Number Description Part Number Weight (mg) Image
SI Test Board for MHF I for 4 pads receptacle 91616-001B-001 17700

MHF I(4padRece) SI TB-1280 Main Board

Main Board

MHF I(4padRece) SI TB-1280 THRU Board

Thru Board

​

MHF® I (4 pads receptacle) 用 挿入・抜去ツール

 製品が小型であることに加え、コネクタには適切な嵌合操作が求められるため、専用の挿入・抜去ツールを使用することで、安全な作業を実現し、組立およびメンテナンス時の信頼性向上につながります。

抜去方法

Insertion/Extraction tools to handle MHF® I (4 pads receptacle)

ツールをストッパーに突き当たるまでスライドさせた後、基板 (PCB) 面に対して垂直に持ち上げます。



プラグ・レセプタクル用アダプタ

プラグの検査用として、電気特性チェックおよび電圧/導通チェック用のツールを用意しています。一方、レセプタクルの検査ツールは、電気特性チェックのみに対応しています。また、用途に応じて選択できるよう、標準シリーズ、耐久性の異なる高耐久タイプ、および高密度実装されたPCBレイアウト上でも使用可能な狭ピッチタイプなど、さまざまな製品ラインアップを用意しています。

スタンダードシリーズ ハイサイクルシリーズ
スタンダードタイプ 狭ピッチタイプ 着脱式タイプ
耐久性: 500 耐久性: 10.000 耐久性: 10.000 (プローブ),
100 (ケーブル)		 耐久性: 10.000 (プローブ),
200.000 (ベース)
MHF_I&_LK_Rece_Standard

レセプタクルとアダプタは手動で着脱する構造のため、耐久回数は500回となっています。研究室などの少量生産環境における検査用途に適したタイプです。

 MHF_I&_LK_Rece_High_Cycle_Standard

スタンダードタイプは、プローブと測定器を直接接続して使用します。

 MHF_I&_LK_Rece_High_Cycle_Narrow

狭ピッチタイプは、複数のプローブを並べて同時に測定できるよう、狭いピッチで設計されています。

 MHF_I&_LK_Rece_High_Cycle_Detachable

着脱式タイプは、アダプタおよびプローブの取り外し・交換が可能です。ベースアダプタはすべてのシリーズに対応しています。



シグナルインテグリティ特性評価用テストボード

シグナルインテグリティ測定では、高速信号がコネクタを介して伝送される際の信号品質の維持状況を測定・解析し、伝送特性を評価します。

Signal Integrity Test Board



MHF I Plan to EOL PART NUMBERS

Part Number Descriptions EOL P/N Alternative I-PEX P/N Differences to alternative item
MHF I receptacle 3 pads 20279-001E-01 20279-001E-03 (3 pad)
20441-001E-01 (4 pad)		 MOQ
Additional soldering pad
