NOVASTACK® 35-HDN

フルシールド、小型デザイン、高周波、高速信号においても優れた伝送特性、 コルソン材のコンタクトにより電源供給可能、0.35 mm ピッチ、嵌合高さ 0.7 mm

    小型・低背デザインでスペースに制限のある機器での使用に最適

    フルシールドデザイン設計(ZenShield®)による優れたEMC対策

    高周波伝送に対応。高速デジタル信号はもちろん、RF信号の伝送にも最適

Contact Pitch:
0.35 mm
Mated Height:
Nom. 0.7 +/- 0.05 mm
Operating Temperature:
-40 to 85℃ (233 to 358 K)
Current Rating:
10 pin Signal: 1.0 A/pin (Total 10.0 A max.), Power: -12 pin and over Signal: 1.0 A/pin (Total 12.0 A max.), Power:-

ダウンロード

小型・低背デザインでスペースに制限のある機器での使用に最適

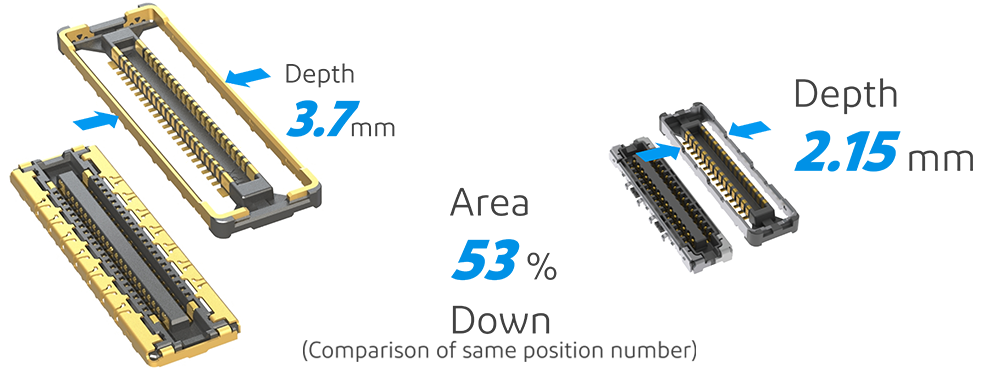

NOVASTACK 35®-HDH NOVASTACK 35®-HDN

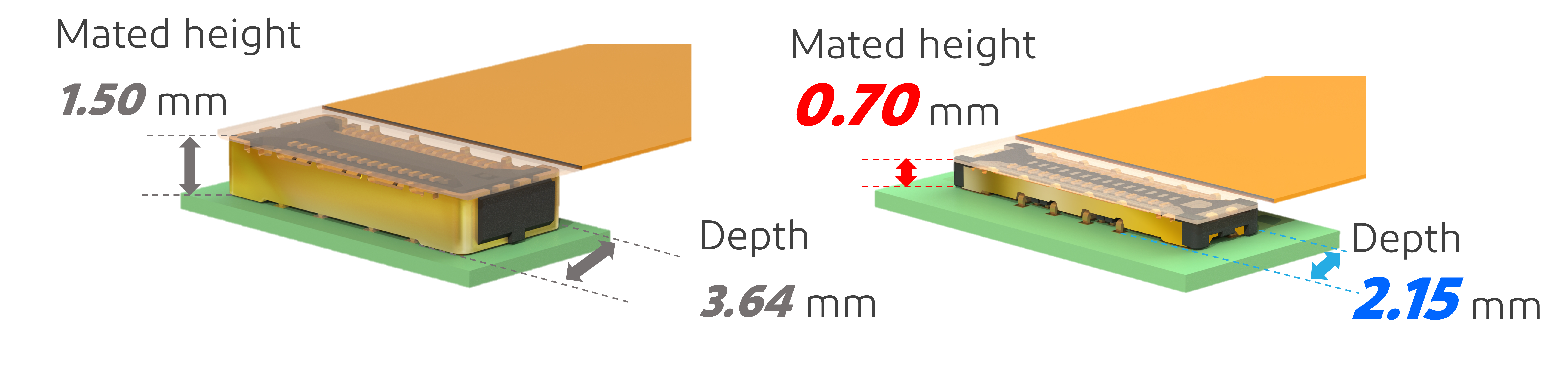

FAB1_NOVASTACK 35-HDN

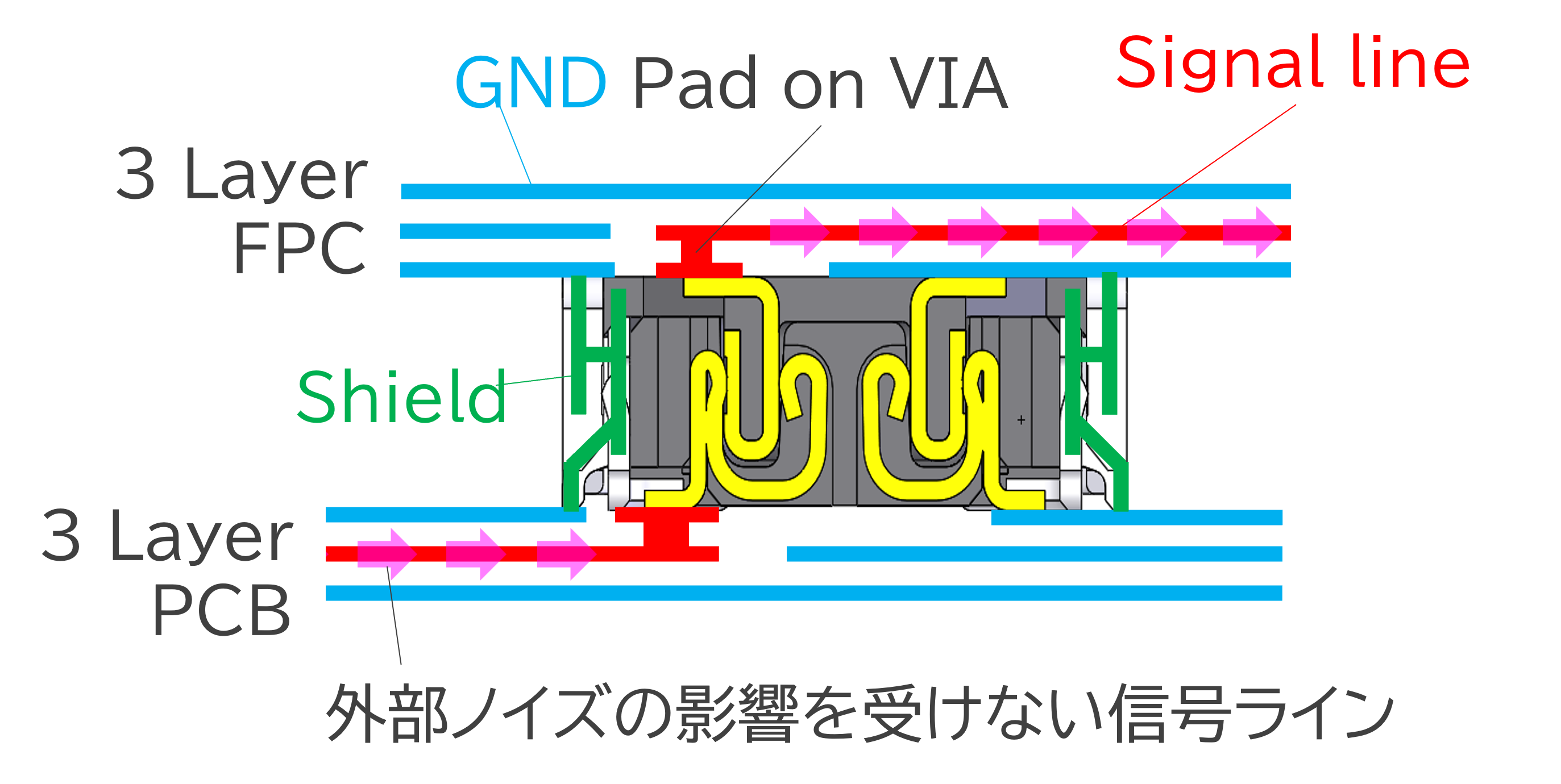

フルシールドデザイン設計(ZenShield®)による優れたEMC対策

フルシールドデザイン設計(ZenShield®)による優れたEMC対策


シールド有、シールド無でのE-Field比較



高周波伝送に対応。高速デジタル信号はもちろん、RF信号の伝送にも最適

FAB3(1)_NOVASTACK 35-HDN

外部ノイズの影響を受けない信号ライン

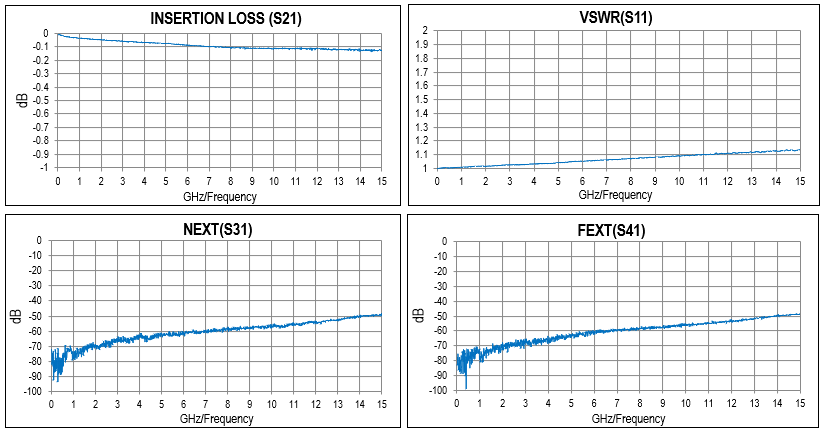

 FAB3(3)_NOVASTACK 35-HDN

◆Pin Assignment

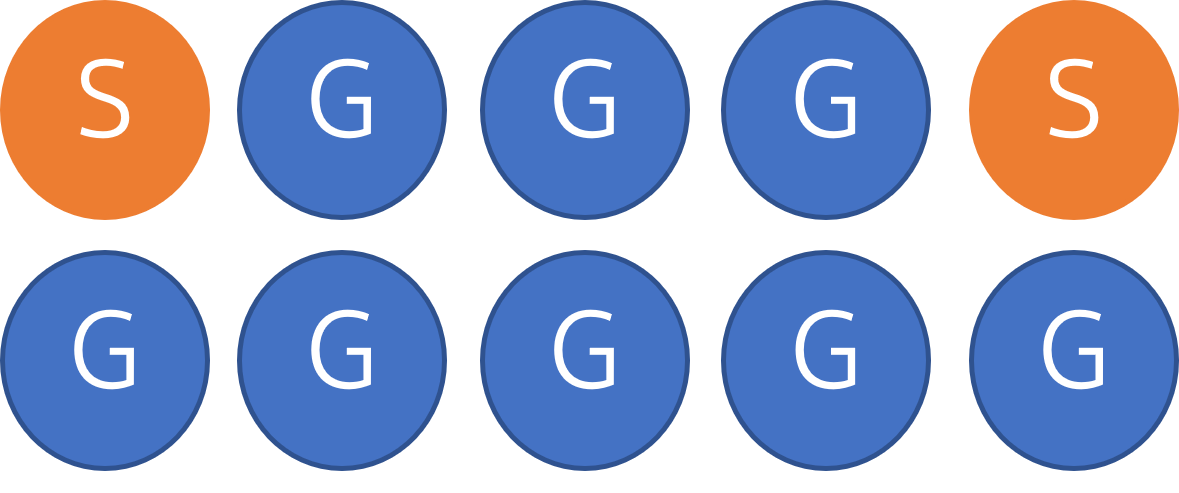

FAB3(2)_NOVASTACK 35-HDN

Contact Pitch
0.35 mm
Mated Height
Nom. 0.7 +/- 0.05 mm
Available Pin Count Signal: 10, 20, 30
Depth
2.15 mm
Width
10 pin: 4.15 mm20 pin: 5.9 mm30 pin: 7.9 mm
Contact Type
signal pins only
Frequency Range Up to 15 GHz
Operating Temperature
-40 to 85℃ (233 to 358 K)
Current Rating
10 pin Signal: 1.0 A/pin (Total 10.0 A max.), Power: -12 pin and over Signal: 1.0 A/pin (Total 12.0 A max.), Power:-
V.S.W.R.
VSWR (DC～1.2GHz) 1.2VSWR (1.2GHz～10GHz) 1.5VSWR (10GHz～15GHz) 2.0
Applicable Standards (Reference Only)
USB4 (20 Gbps/lane)USB 3.1 Gen 2 (10 Gbps)eDP HBR 3 (8.1 Gbps)eDP HBR 2 (5.4 Gbps)HDMI 2.0 (6 Gbps)V-By-One HS 1.4 (4 Gbps)MiPi standards
Full EMI Shielding (ZenShield®)
Yes
Mechanical lock
No
Other Features
Fully shielded

推奨型番

お探しの品番・仕様がリストにない場合はお問い合わせフォームよりお問い合わせください。



NOVASTACK 35-HDN RECOMMENDED PART NUMBERS

Part Number Description Part Number Weight (mg) Note
NOVASTACK 35-HDN plug 10pin 20864-010E-01 9.642
NOVASTACK 35-HDN plug 20pin 20864-020E-01 13.4
NOVASTACK 35-HDN plug 30pin 20864-030E-01 17.3
NOVASTACK 35-HDN receptacle 10pin 20865-010E-03 7.32
NOVASTACK 35-HDN receptacle 20pin 20865-020E-03 10.94
NOVASTACK 35-HDN receptacle 30pin 20865-030E-03 14.6
その他の型番
このリストには、サンプルの準備が無い型番や販売終了型番が含まれている場合があります。
新規での採用をご検討のお客様は、ぜひ上記の推奨型番をお選びください。



NOVASTACK 35-HDN OTHER PART NUMBERS

Part Number Description Part Number Weight (mg) Note
NOVASTACK 35-HDN receptacle 10pin 20865-010E-01 7.32
NOVASTACK 35-HDN receptacle 30pin 20865-030E-01 14.6

SI Test Board with 2.92mm Adapter

Part Number Description Part Number Weight (mg) Image
SI Test Board for NOVASTACK 35-HDN 30pin 91601-030B-001 81099.19

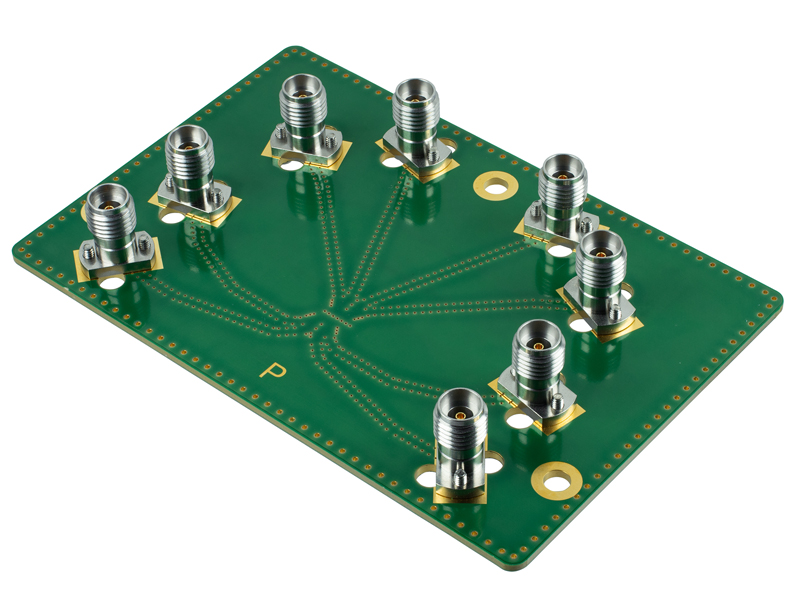

NOVASTACK_35-HDN_TB-921_Plug_Jack-side_(C)

Main Board

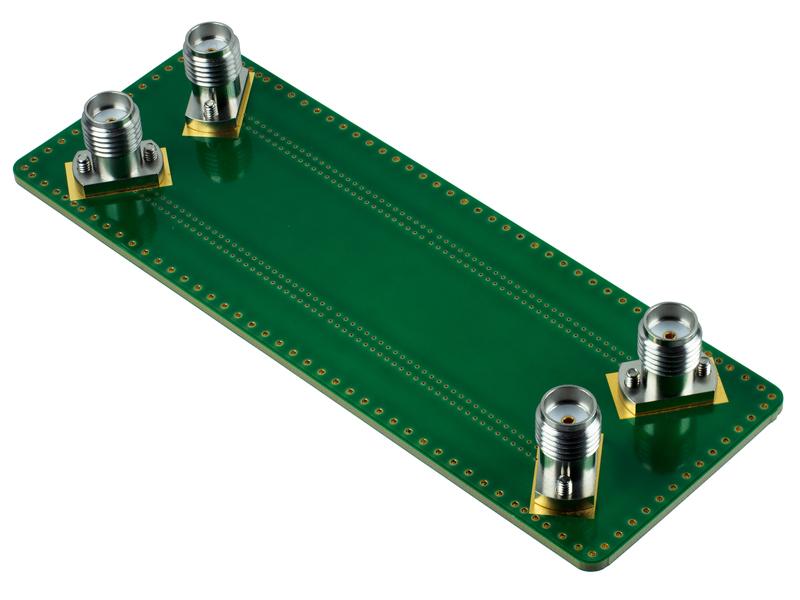

NOVASTACK_35-HDN_TB-921_Thru_(C)
Thru Board

NOVASTACK 35-HDN Plan to EOL PART NUMBERS

Part Number Description EOL P/N EOL feature Alternative P/N Alternative feature
NOVASTACK 35-HDN receptacle 10pin 20865-010E-01 Connector depth: 2.1 +/- 0.2 mm 20865-010E-03 Connector depth: 2.15 +/- 0.1 mm
NOVASTACK 35-HDN receptacle 30pin 20865-030E-01 Connector depth: 2.1 +/- 0.2 mm 20865-030E-03 Connector depth: 2.15 +/- 0.1 mm
