NOVASTACK® 35-HDP

NOVASTACK 35-HDP Product Image
高速伝送対応(20+ Gbps/lane)フルシールド構造 電源端子付き、0.35 mm ピッチ、嵌合高さ 0.7 mm

    多点グランド接点によるZenShield®フルシールドでEMC対策

    USB4 / Thunderbolt 4 (20+ Gbps/lane) の高速伝送内部接続に最適

    独立した2.2A/pin のパワー用コンタクト(x4pin)

Contact Pitch:
0.35 mm
Mated Height:
Nom. 0.7 +/- 0.05 mm
Operating Temperature:
-40 to 85℃ (233 to 358 K)
Current Rating:
Signal: 0.3 A/pinPower: 2.2 A/pin x 4

ダウンロード

多点グランド接点によるZenShield®フルシールドでEMC対策


USB4 / Thunderbolt 4 (20+ Gbps/lane) の高速伝送内部接続に最適


独立した2.2A/pin のパワー用コンタクト(x4pin)


Contact Pitch
0.35 mm
Mated Height
Nom. 0.7 +/- 0.05 mm
Available Pin Count Signal+Power: 16+4, 28+4, 34+4, 42+4, 56+4, 62+4
Depth
3.7 mm
Width
4.89 + (0.35 x pin count / 2) mm
Contact Type
signal plus power pins
Operating Temperature
-40 to 85℃ (233 to 358 K)
Current Rating
Signal: 0.3 A/pinPower: 2.2 A/pin x 4
Applicable Standards (Reference Only)
USB4 (20 Gbps/lane)USB 3.1 Gen 2 (10 Gbps)eDP HBR 3 (8.1 Gbps)eDP HBR 2 (5.4 Gbps)eDP (2.7 Gbps)HDMI 2.0 (6 Gbps)V-By-One HS 1.4 (4 Gbps)MiPi standards
Full EMI Shielding (ZenShield®)
Yes
Mechanical lock
No
Other Features
Fully shielded

推奨型番

お探しの品番・仕様がリストにない場合はお問い合わせフォームよりお問い合わせください。



NOVASTACK 35-HDP RECOMMENDED PART NUMBERS

Part Number Description PART NUMBERS Weight (mg) Note
NOVASTACK 35-HDP plug 28pin 20697-028E-01 28.9
NOVASTACK 35-HDP plug 34pin 20697-034E-01 33
NOVASTACK 35-HDP plug 42pin 20697-042E-01 34.88
NOVASTACK 35-HDP plug 56pin 20697-056E-01 41.24
NOVASTACK 35-HDP plug 62pin 20697-062E-01 45
NOVASTACK 35-HDP receptacle 16pin 20698-016E-01 22.1
NOVASTACK 35-HDP receptacle 28pin 20698-028E-01 29.543
NOVASTACK 35-HDP receptacle 34pin 20698-034E-01 32.49
NOVASTACK 35-HDP receptacle 42pin 20698-042E-01 36.8
NOVASTACK 35-HDP receptacle 56pin 20698-056E-01 44.96
NOVASTACK 35-HDP receptacle 62pin 20698-062E-01 48.53
その他の型番
このリストには、サンプルの準備が無い型番や販売終了型番が含まれている場合があります。
新規での採用をご検討のお客様は、ぜひ上記の推奨型番をお選びください。



NOVASTACK 35-HDP OTHER PART NUMBERS

Part Number Description Part Number Weight (mg) Note
NOVASTACK 35-HDP with cap 21001-042E-01 -
NOVASTACK 35-HDP plug 34pin 20697-034E-03 33.7
NOVASTACK 35-HDP receptacle 34pin 20698-034E-03 32.5
NOVASTACK 35-HDP receptacle 62pin 20875-062E-01 48.53
NOVASTACK 35-HDP FPC assembly 62pin 91130-0002 -
NOVASTACK 35-HDP FPC assembly 62pin 91130-0002-01 -



SI Test Board with 2.92mm Adapter

Part Number Description Part Number Weight (mg) Image
SI Test Board for NOVASTACK 35-HDP 42pin 91654-042B-001 84611.67

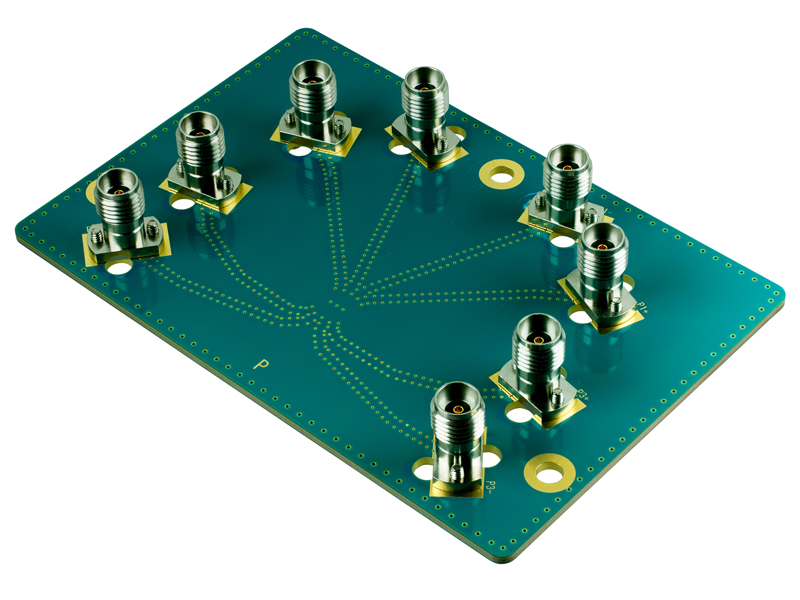

NOVASTACK_35-HDP_TB-1009_Plug_Jack-side_(C)

Main Board

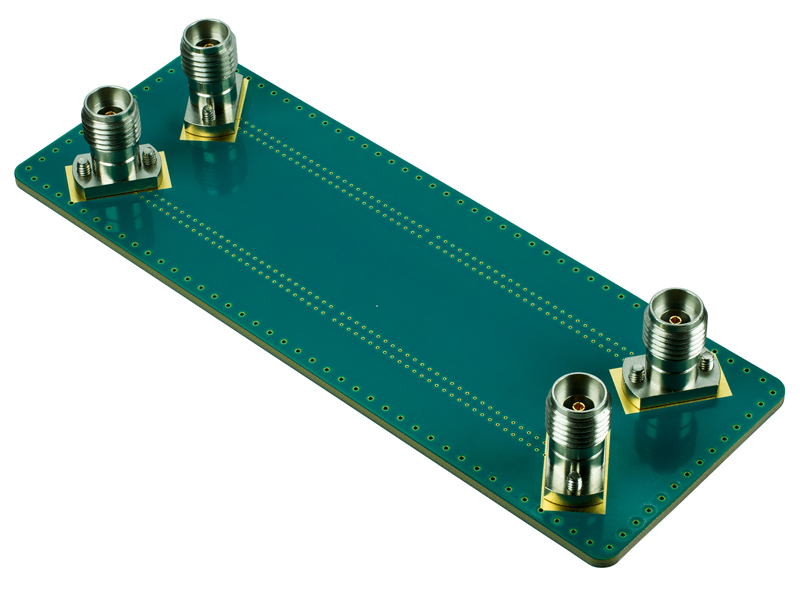

NOVASTACK_35-HDP_TB-1009_Thru_(C)

Thru Board
SI Test Board for NOVASTACK 35-HDP 56pin 91654-056B-001 84625
SI Test Board for NOVASTACK 36-HDP 62pin 91654-062B-001 84631.2

NOVASTACK 35-HDP EOL PART NUMBERS

Part Number Description EOL P/N EOL feature Alternative P/N Alternative feature
NOVASTACK 35-HDP plug 42pin 20697-042E-01M MOQ: 5K 20697-042E-01 MOQ: 10K
NOVASTACK 35-HDP plug 56pin 20697-056E-01M MOQ: 5K 20697-056E-01 MOQ: 10K
NOVASTACK 35-HDP receptacle 42pin 20698-042E-01M MOQ: 5K 20698-042E-01 MOQ: 10K
NOVASTACK 35-HDP receptacle 56pin 20698-056E-01M MOQ: 5K 20698-056E-01 MOQ: 10K
