I/Oコネクタ

I-PEXのI/Oコネクタは、堅牢かつ安全で信頼性の高いドッキングコネクタを提供します。



Input/Output(I/O)コネクタ:MINIDOCK™シリーズ

MINIDOCK™ は基板対基板接続用ドッキングコネクタ(Input/Outputコネクタ)シリーズです。堅牢で信頼性の高い接続を保持、持ち運び可能な医療・産業用デバイスに搭載されています。
MINIDOCK™シリーズの主な特徴は以下の通りです。

  • ダイカストハウジングと大きなガイドピンを特長とした多極のI/Oコネクタ
  • 最大5,000回の嵌合サイクルを保証
  • 垂直篏合と水平嵌合、芯数は80から240、信号、電源、グランドの3段階の配列をオプション提供



プラグ(上段)とレセプタクル(下段)の嵌合組み合わせ



スリムタイプ

スタンダードタイプ

プラグタイプ

水平型

水平型

コンタクトタイプ

2 シーケンス

オールロングピン
スタンダードタイプ

オールロングピン
オフセットタイプ

プラグ型番

30029

30046

30001

30094

芯数

80

160

100, 240

200

寸法 (WxD) mm

36.00 × 14.50

62.00 × 9.90

100 pin: 51.65 × 16.90
240 pin: 96.10 × 16.90

83.40 × 9.90

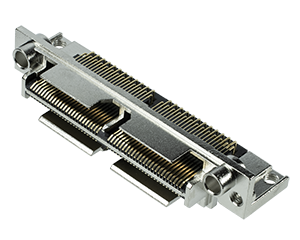

プラグ

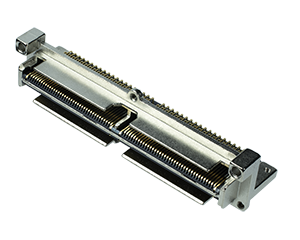

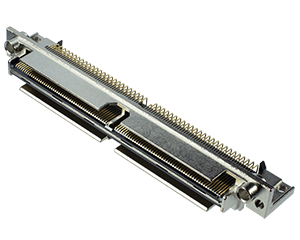

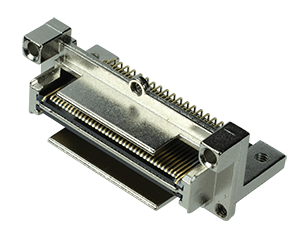

minidock_1.png minidock_2.png minidock_3.png minidock_4.png

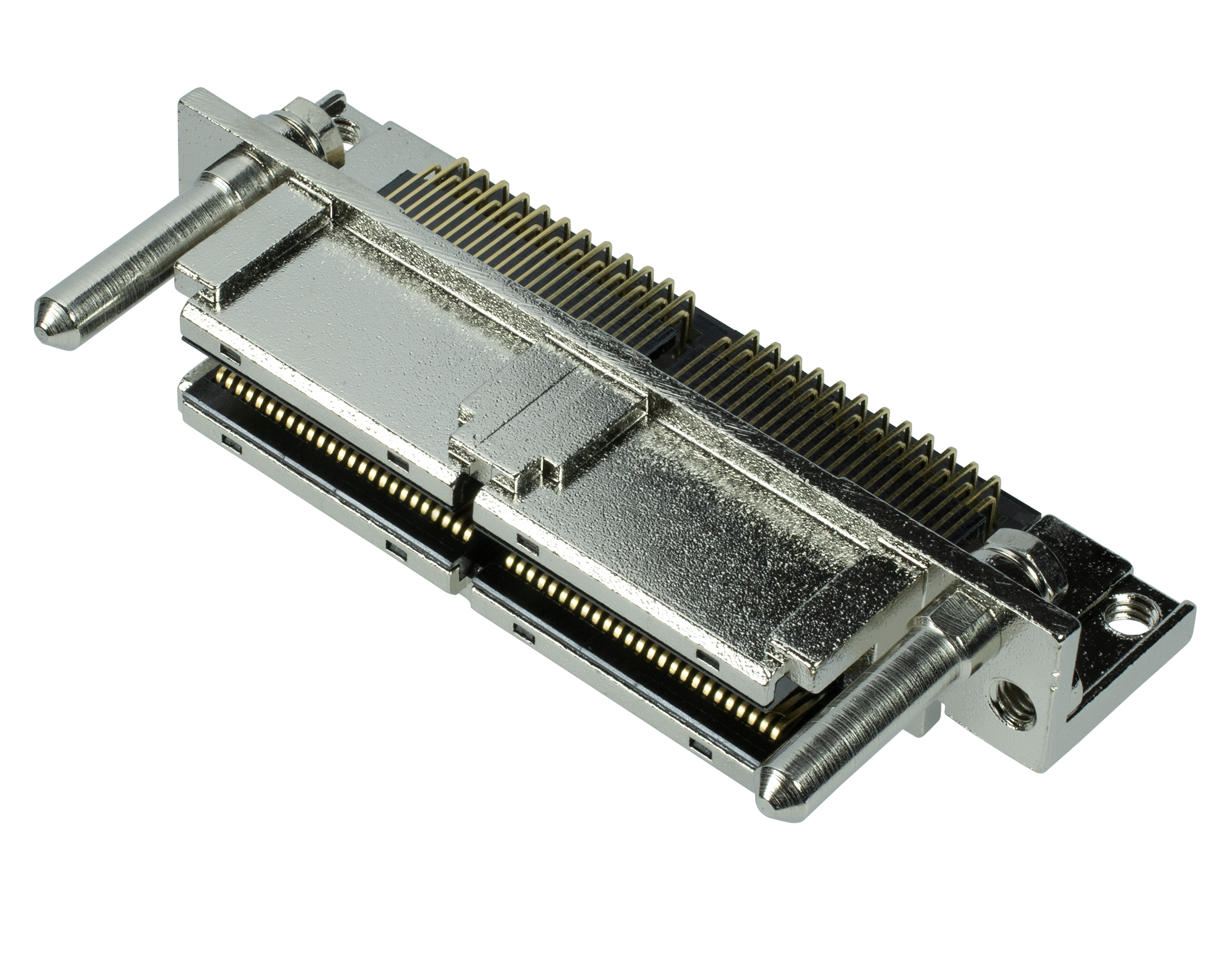

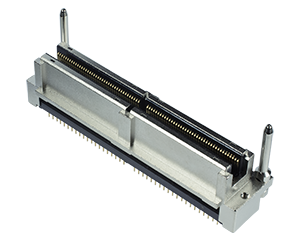

レセプタクル

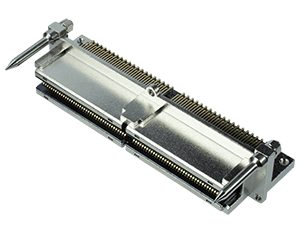

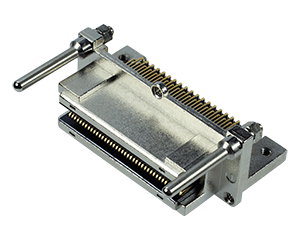

minidock_5.png minidock_6.png minidock_7.png minidock_8.png minidock_9.png

レセプタクルタイプ

水平型

垂直型

水平型

垂直型

レセプタクル型番

30030

30047

30056

30002

30007

芯数

80

160

160

100, 240

200

寸法 (WxD) mm

36.00 × 14.50

62.00 × 9.70

62.00 × 16.03

100 pin: 51.65 × 20.30
240 pin: 96.10 × 20.30

83.40 × 15.16



I-PEX® MINIDOCK™ 選ばれている理由

1. ダイカストハウジングと大きなガイドピンを特徴とした多極のI/Oコネクタ

堅牢なダイカストシェル構造によるコネクタの保護を可能にしております。またガイドピンによる確実な嵌合挿抜を実現しております。

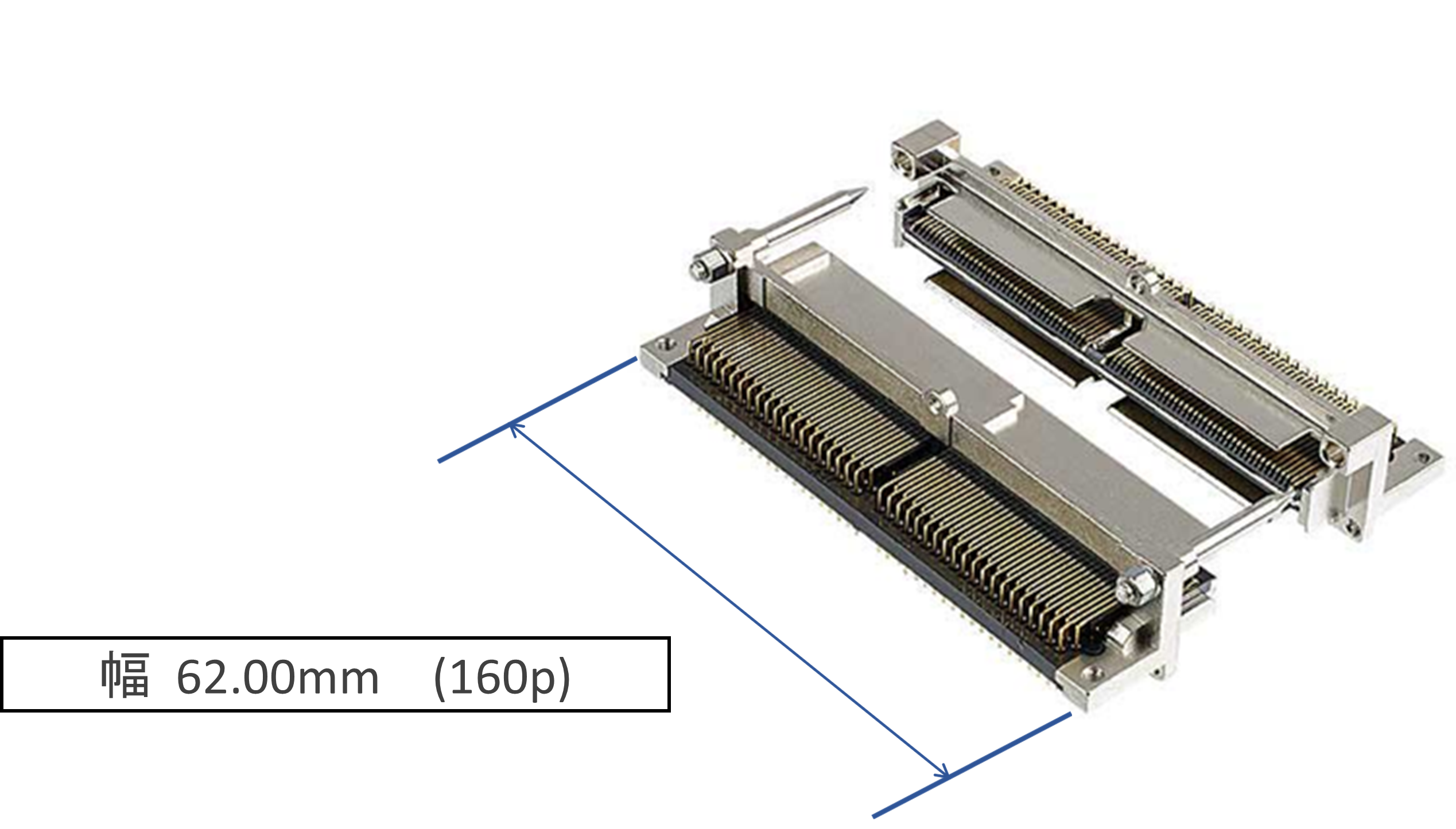

A multi-pin I/O connector featuring die-cast housing and large guide pins_1
スリムタイプ P/N 30046/30047
A multi-pin I/O connector featuring die-cast housing and large guide pins_2
スタンダードタイプ P/N30001/30002



2. 最大5,000回の嵌合サイクルを保証



グラフ: 挿抜耐久(接触抵抗)
(1ピンあたり)

低挿入力コンタクトにより5000回の挿抜を保証しております。



3-1. スリムタイプ 水平型プラグー水平型レセプタクル嵌合(80P、160P)



Slim Type Horizontal Plug–Horizontal Receptacle Mating (80P, 160P)

3-2. スリムタイプ 水平型プラグー垂直型レセプタクル嵌合(160P)

Slim Type Horizontal Plug-Vertical Receptacle Mating (160P)

3-3. スタンダードタイプ 水平型プラグー水平型レセプタクル嵌合(100P, 240P)



Standard Type Horizontal Plug-Horizontal Receptacle Mating (100P, 240P)

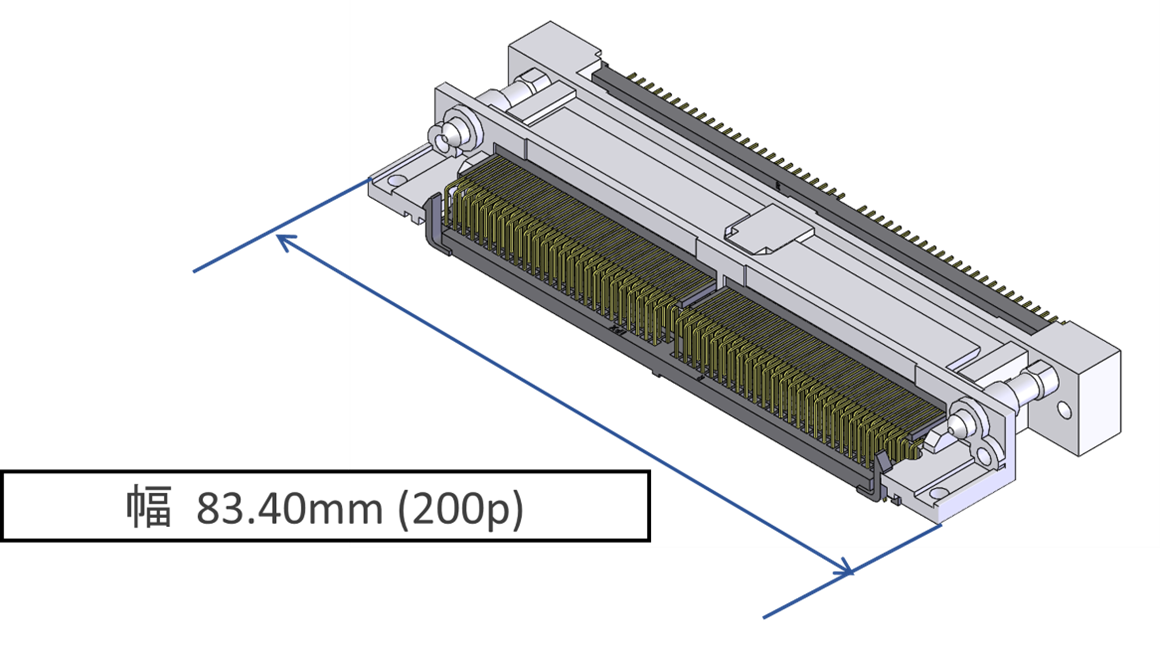

3-4. スタンダードタイプ 水平型プラグー垂直型レセプタクル嵌合(200P)

 Standard Type Horizontal Plug-Vertical Receptacle Mating (200P)





挿抜時のグランドピン・信号ピン・電源ピンのシーケンスコンタクト形状品を含め、豊富な嵌合タイプと保有芯数の提案を可能としております。

超音波画像診断装置をはじめとした医療機器およびケーブル配線認定システムやフェーズドアレイ探傷器等の産業用のポータブル機器に対し、堅牢かつ安全で信頼できるドッキングソリューションを提供します。

MINIDOCKシリーズに関するご用件、ご質問をお持ちの方は、こちらからお問い合わせください。
