I-PEXのロック付RFコネクタと、搭載スペースのあるワイヤレスモジュール (Fig.1) を選択すれば、ワイヤレスモジュールとアンテナ接続は機械的な保持力と安定性が向上します。振動や衝撃がある環境下にて、通信の安定性と信頼性の確保を要求されるデバイスには最適なソリューションです。



使用例: MHF^® 4L LKによるロック付きソリューション

ワイヤレスモジュール / 12GHzまでサポート / 嵌合高さ 2.0 mm max.

*4.5mmピッチは M.2規格に適応しています。コネクタ配置時のクリアランス はM.2規格に適応していません。

Fig.1 搭載スペースのあるワイヤレスモジュールを選択した場合のI-PEXのロック付きコネクタソリューション

図面: MHF^® 4L LKハーネスに嵌合するMHF^® 4L リセプタクルを配置する部品配置禁止エリア

動画: ロック機能付きコネクタ



モノのインターネット内の接続デバイスの状況は着実に増加しており、現在急速に増加していますが、その状況はさまざまな接続プロトコル (セルラー M2M、Wi-Fi、Bluetooth、GNSS など) によって強化されています。 この拡大し続ける接続デバイスのポートフォリオは、ペットや鍵用の小型追跡デバイスから大型の農業機械や商用トラック車両まで、さまざまなサイズに対応しています。 多くのものが位置情報やデータ送信に対応させることができます。

セルラー M2M モジュールは、2G/3G GSM および CDMA から、高速で信頼性の高いデータ転送に利用できる LTE と新しいミリ波の可能性を備えた現在の 4G/5G に至るまで、セルラー規格とともに進化してきました。 この移行中に、モジュールが登場し、その結果、コネクタのサイズとコストが MMCX から小型のRFコネクタに縮小されてきました。 サイズ縮小による意図しない影響の 1 つは、嵌合されたコネクタのペア間の機械的保持力が弱くなることです。 よく言われる一般的な苦情は、機械的な外れに起因する小型Micro-RF コネクタの外れです (「ポップアップ/オフ」と呼ばれることがよくあります)。



この問題を、接着、バンドでの固定などの方法に頼らない解決策として、I-PEX は MHF^® I および MHF^® 4L ハーネス用のロック ソリューションを設計しました。 このロック機能は、MHF^® I の場合は 0.81、1.13、1.32、1.37、1.80 のケーブルサイズ、MHF^® 4Lの場合は 1.37で利用可能で、衝撃や振動からコネクタ外れを防ぐことができます。(Fig.2)

Fig.2 ロック付きコネクタとロック無しコネクタの保持力比較



MHF^® I LK : 嵌合ロック機構搭載RFコネクタ 対応周波数～9GHz、嵌合高さ2.9mm max.

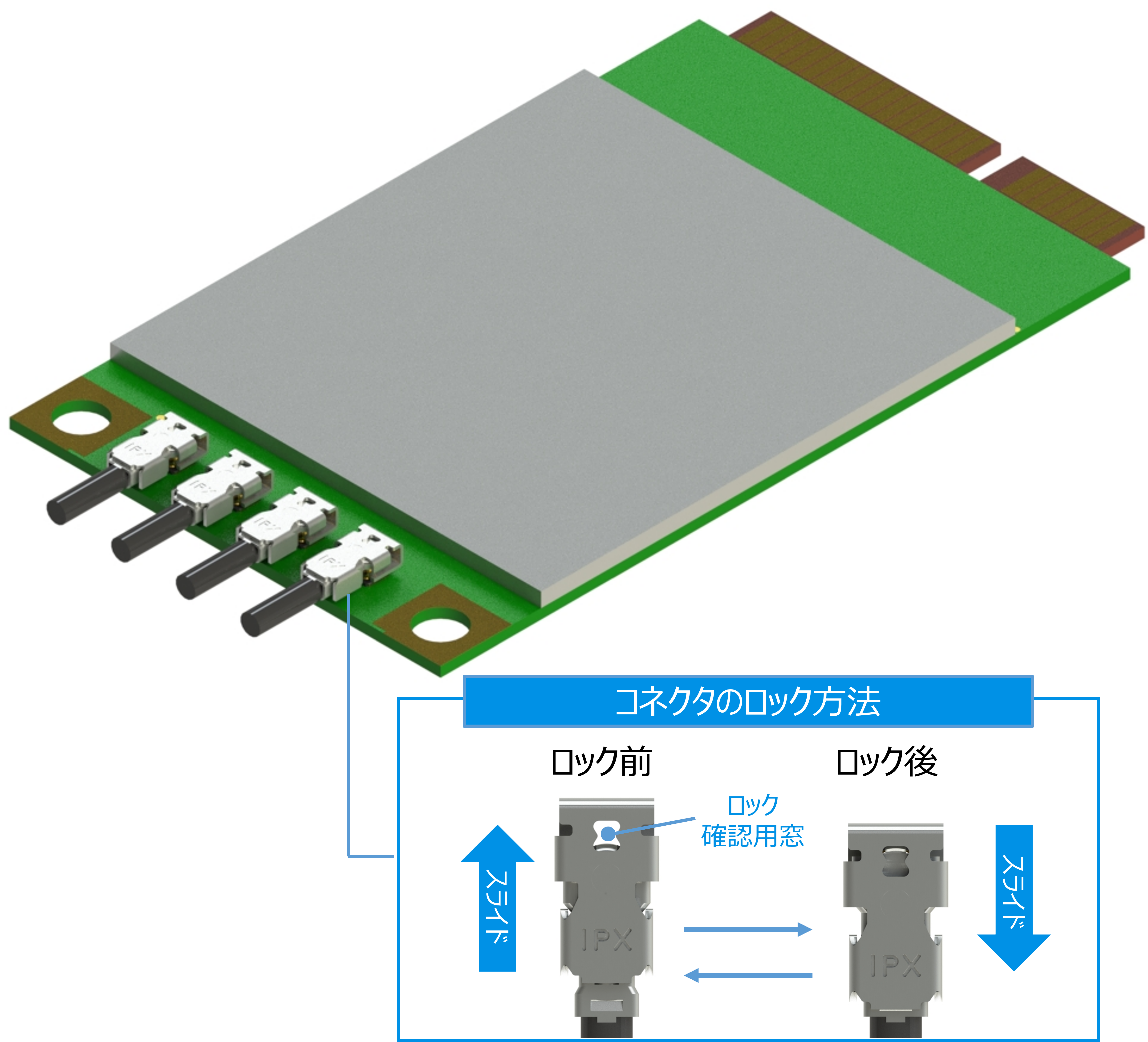

Fig.3ワイヤレスモジュール上でのロック付きコネクタ複数配置例 (MHF^® I LK)



MHF^®4L LK : MHF 4/4L レセプタクルと嵌合可能なロック機構搭載コネクタ、 ～12GHzの周波数にて優れた伝特性能を発揮、嵌合高さ2.0 mm max.

Fig.4ワイヤレスモジュール上でのロック付きコネクタ複数配置例　(MHF^® 4L LK)
