MHF結線Jigによる効率的なハーネスアッセンブリ

i-Fit®テクノロジーを使用したI-PEX MHF®は、多くのアンテナメーカー様やハーネスメーカー様にも支持をいただいております。

I-PEX MHF®をハーネスアッセンブリするMHF結線Jigは、累計1,000台以上の出荷実績がございます。MHF結線Jigを使えば、挟み込み処理を容易に、かつ、効率的に実現し、安定した生産を可能にします。








MHF結線Jigによるハーネスアッセンブリ工程



 1. ケーブルカット ＆ ストリップ

   専用機で正確かつ安定的に三段ストリップケーブルを生産

image2-vARW image2-1 image_arrow image2-2 image_arrow image2-3
指定のケーブルを選択します。   定寸カット機に指定の長さをセットし、ケーブルをセット。

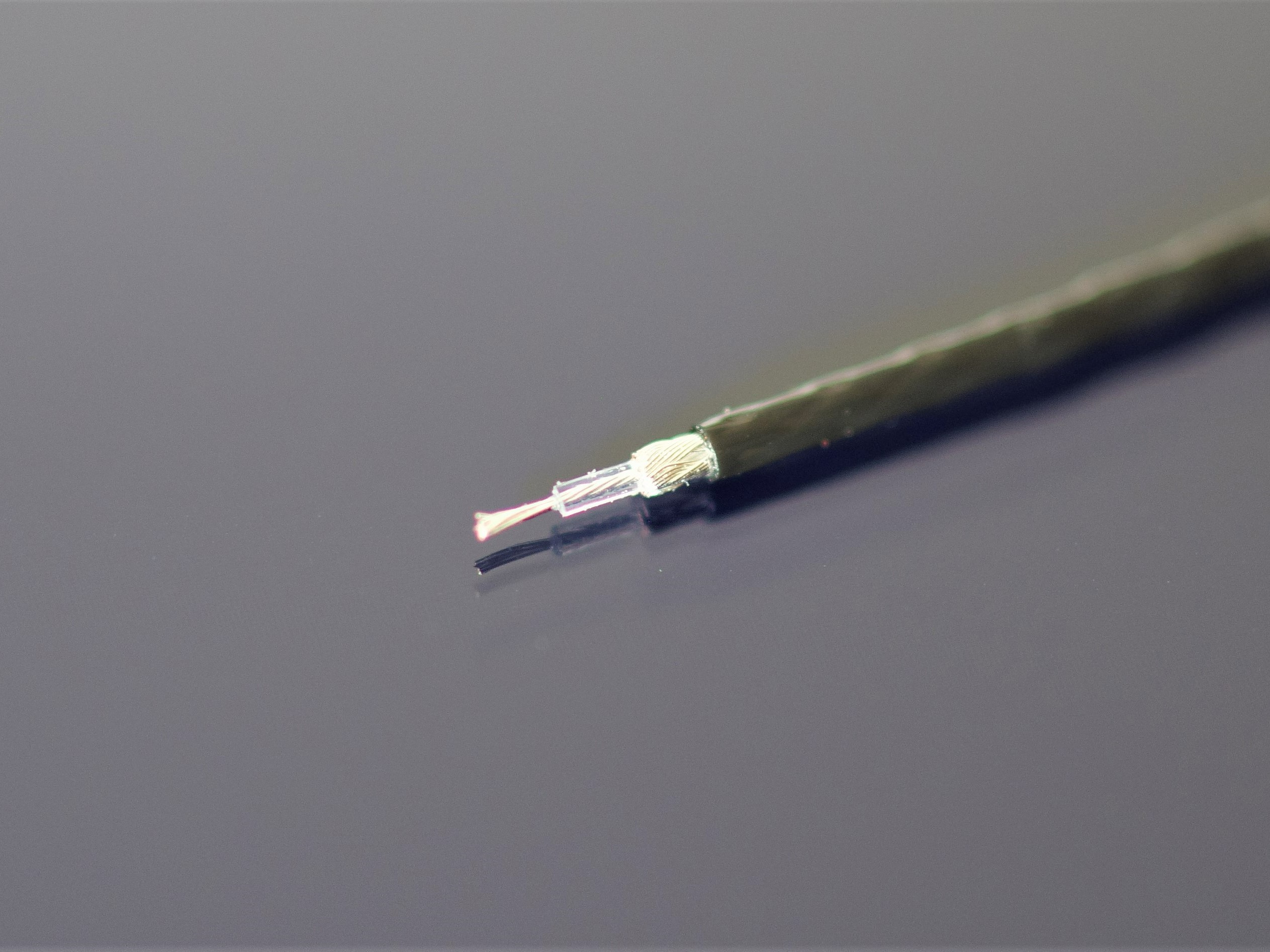

自動で指定の長さのケーブルに切断されていきます。		   三段ストリップ機を使用してRF同軸ケーブルを三段剥きに加工します。



 2. ハーネスアッセンブリー

  ***MHF®結線Jigはこちらの工程で使用されます***

   MHF®結線Jigによりi-Fit®テクノロジー搭載のMHF®の結線を高品質に、かつ、高い生産性で実現





 3. 導通・耐電圧試験 & 外観検査

   I-PEX製品規格にて、導通・耐電圧試験を実施。高い品質を確保

image2-vARW image3-1 image_arrow image3-2
試験機にて、I-PEX製品規格で導通・耐電圧試験を実施、規格整合確認をします。

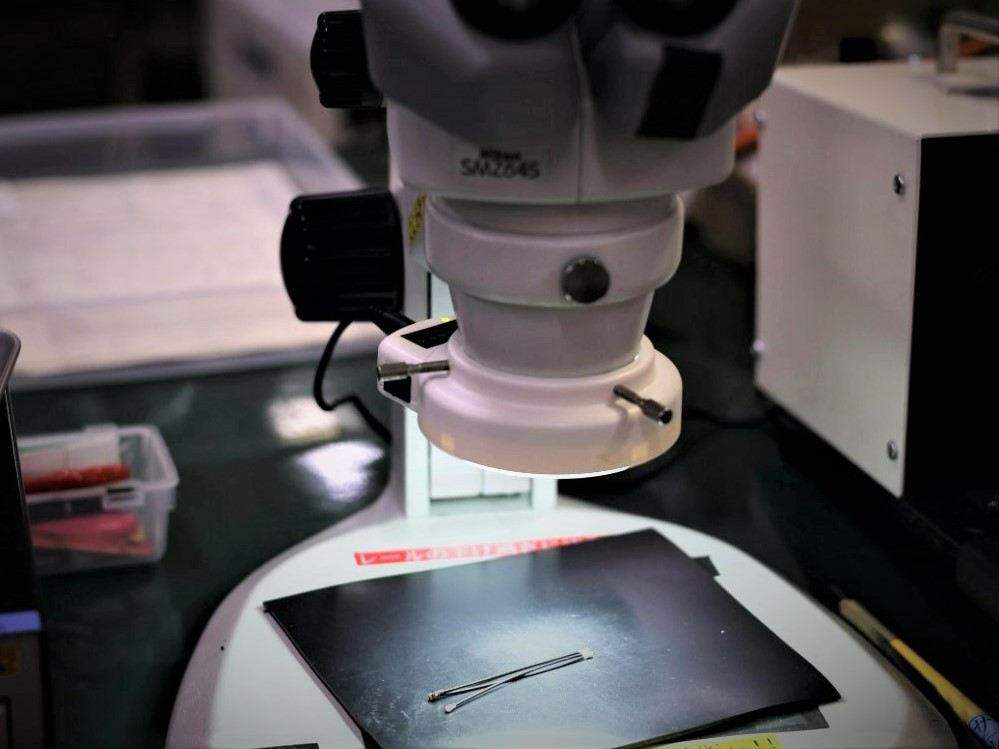

（導通・耐電圧を含む製品規格はこちら）		   また実体顕微鏡で、傷や凹みなど外観をチェックし、お客様へ納品いたします。







MHF結線Jigによるハーネスアッセンブリ方法

ハーネスアッセンブリー = MHF®結線Jigにより

i-Fit®テクノロジー搭載のMHF®の結線を高品質に、かつ、高い生産性で実現

   1) i-Fit®テクノロジー搭載のMHF® PlugのリールをMHF®結線Jigにセット。

image4-1



   2) 空気圧を利用してバネを挟み込むMHF®結線Jigに、三段剥き処理済みのケーブルを精確に手で差し入れることで、結線完了。
MHF®の結線に半田は使わず、RF同軸ケーブルの中心導体をコネクタプラグのコンタクトバネで挟み込むことでRFシグナルを導通します。

image4-2

   結線方法は、i-Fit®テクノロジー/MHF®超小型RF同軸コネクタ動画をご参照ください。

   https://www.i-pex.com/ja-jp/library/video/i-fit-crimping-technology



image4-3

MHF結線 Jigを使用することで、より効率的かつ安定的に、高品質なMHFハーネスの生産を実現可能です。I-PEX　MHF結線Jig（消耗品含む）について詳しく知りたい場合は、担当営業、または、【お問い合わせ】まで。
