MHF®-SW23

フットプリント2.3x2.3 mm 対応周波数～11GHz

    フットプリント2.3x2.3 mm RFモジュールアンテナ検査用コネクタ

    コンタミを防止する内部構造

    各種検査用プローブが利用可能
    *MHF®-SW23 PLUG

Mated Height:
1.35 max. mm
周波数帯域:
Up to 11 GHz

ダウンロード

フットプリント2.3x2.3 mm RFモジュールアンテナ検査用コネクタ

フットプリント2.3x2.3mm RFモジュールアンテナ検査用コネクタ_SW23

コンタミを防止する内部構造

コンタミを防止する内部構造

各種検査用プローブが利用可能
*MHF®-SW23 PLUG

各種検査用プローブが利用可能 SW23

Product Type
RF switch
Mated Height
1.35 max. mm
SMT Size
2.3 x 2.3 mm
Frequency range Up to 11 GHz
Shielded FPC / FFC
No
Applicable Standards (Reference Only)
5G sub6IEEE802.11nIEEE802.11acIEEE802.11axIEEE802.11beWi-Fi 4Wi-Fi 5Wi-Fi 6/6EWi-Fi 7LTE / LTE-AdvancedLPWABluetoothGPS
Full EMI Shielding (ZenShield®)
No
Mechanical lock
No
VSWR DC ~ 2.5 GHz : 1.2 max.
2.5 ~ 6 GHz : 1.3 max.
6 ~ 11 GHz : 1.5 max.

推奨型番

お探しの品番・仕様がリストにない場合はお問い合わせフォームよりお問い合わせください。



MHF-SW23 RECOMMENDED PART NUMBERS

Part Number Description Part Number Weight (mg)
MHF-SW23 RF inspection switch 20549-001E 13.388
その他の型番
このリストには、サンプルの準備が無い型番や販売終了型番が含まれている場合があります。
新規での採用をご検討のお客様は、ぜひ上記の推奨型番をお選びください。



MHF-SW23 OTHER PART NUMBERS

Part Number Description Part Number Weight (mg)
MHF-SW23 RF inspection switch 20549-001E-01 13.388
SMA Adapters for MHF® Switch
 RF_t9_ACC1.png  RF_t9_ACC2.png RF_t9_ACC3.png
90582-0300
90582-0400		 90604-0001 90605-0001



MHF-SW23 ACCESSORIES PART NUMBERS

Part Number Description Part Number Weight (mg)
MHF-SW23 manual probe friction-lock L=300mm 90582-0300 5710
MHF-SW23 manual probe friction-lock L=400mm 90582-0400 6200
MHF-SW23 high cycle probe without-floating 90604-0001 4250
MHF-SW23 high cycle probe floating-type 90605-0001 9310
MHF-TI extraction tool 91097-0001 19295



SI Test Board with 2.92mm Adapter

Part Number Description Part Number Weight (mg) Image
SI Test Board for MHF-SW23 91607-001B-001 15677

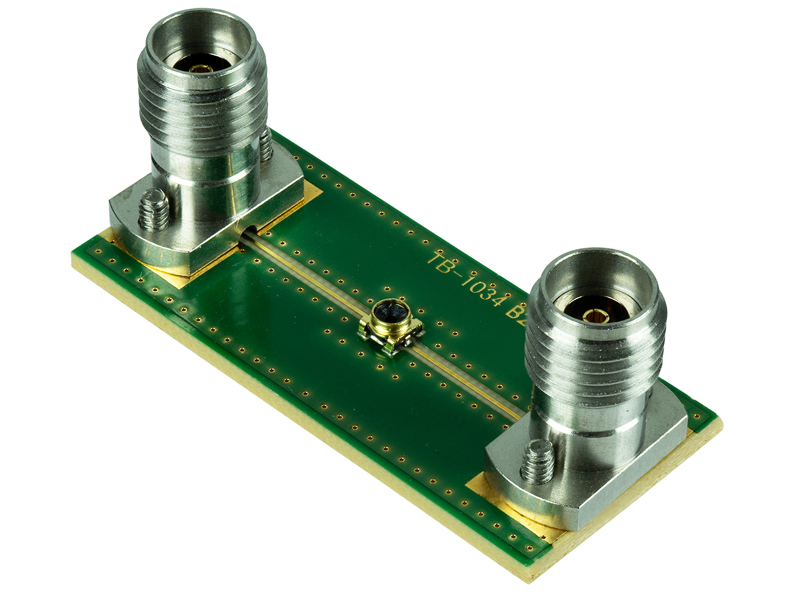

MHF-SW23_SI_TB-1034_Test_Board_(C)

Main Board

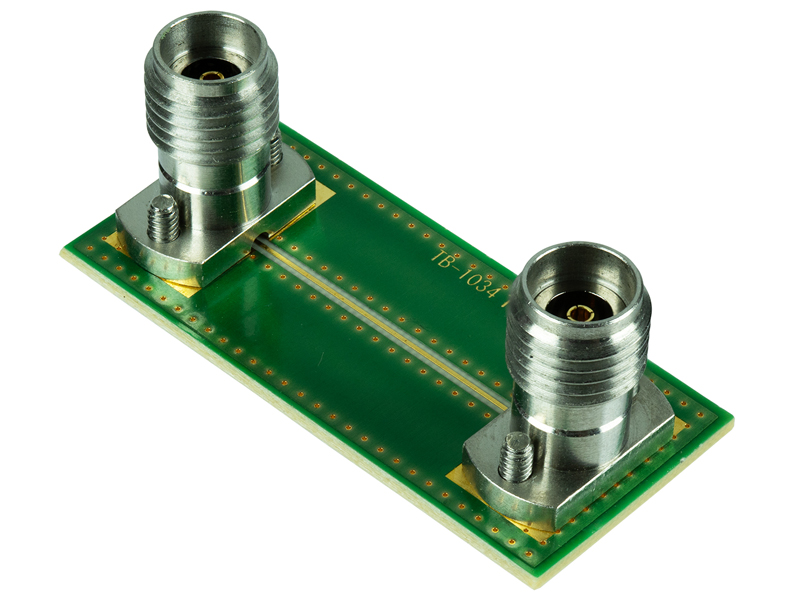

MHF-SW23_SI_TB-1034_THRU_Board_(C)
Thru Board
