I-PEXでは、CABLINE^®シリーズコネクタについて、同軸ケーブルを使用したシングルエンド (基準インピーダンス45 ohm) および差動 (基準インピーダンス85 ohm) 構成のシミュレーションSパラメータデータを提供しています。Signal Integrity (SI) テストレポートには、コネクタの最大動作周波数までの挿入損失、リターンロス、近端クロストーク、遠端クロストークのデータが含まれています。また、Time Domain Reflectometry (TDR) シミュレーションによる、シングルエンドおよび差動信号構成それぞれの特性インピーダンスもレポートに掲載しています。

各CABLINE^®シリーズコネクタのSignal Integrity (SI) データダウンロードページでは、シングルエンド構成用のS2Pファイルおよび差動信号構成用のS4Pファイルを含むTouchstoneファイルも提供しています。

以下の表1および表2には、各CABLINE^®シリーズコネクタのシグナルインテグリティ試験レポートとTouchstoneファイルを登録・ダウンロードするためのリンクが掲載されています。製品画像または「SI Download」をクリックすると、各製品専用のページへ移動します。表の下のスクリーンショットは、その一例としてCABLINE^®-CA IIP PLUSコネクタの製品ページを示しています。

製品	CABLINE®-CA IIP PLUS	CABLINE®-CAP	CABLINE®-UY	CABLINE®-VS II	CABLINE®-CA II	CABLINE®-CA II PLUS
外観 （参照用）
	SI データ ダウンロード	SI データ ダウンロード	SI データ ダウンロード	SI データ ダウンロード	SI データ ダウンロード	SI データ ダウンロード

製品	CABLINE®-UM	CABLINE®-CA	CABLINE®-VS	CABLINE®-CAL	CABLINE®-CA IIF PLUS	CABLINE®-CAL IIF
外観 （参照用）
	SI データ ダウンロード	SI データ ダウンロード	SI データ ダウンロード	SI データ ダウンロード	SI データ ダウンロード	SI データ ダウンロード

製品	CABLINE®-UA II	CABLINE®-UX II	CABLINE®-SS	CABLINE®-CX II With Cover	CABLINE®-CX II Without Cover
外観 （参照用）
	SI データ ダウンロード	SI データ ダウンード	SI データ ダウンロード	SI データ ダウンロード	SI データ ダウンロード

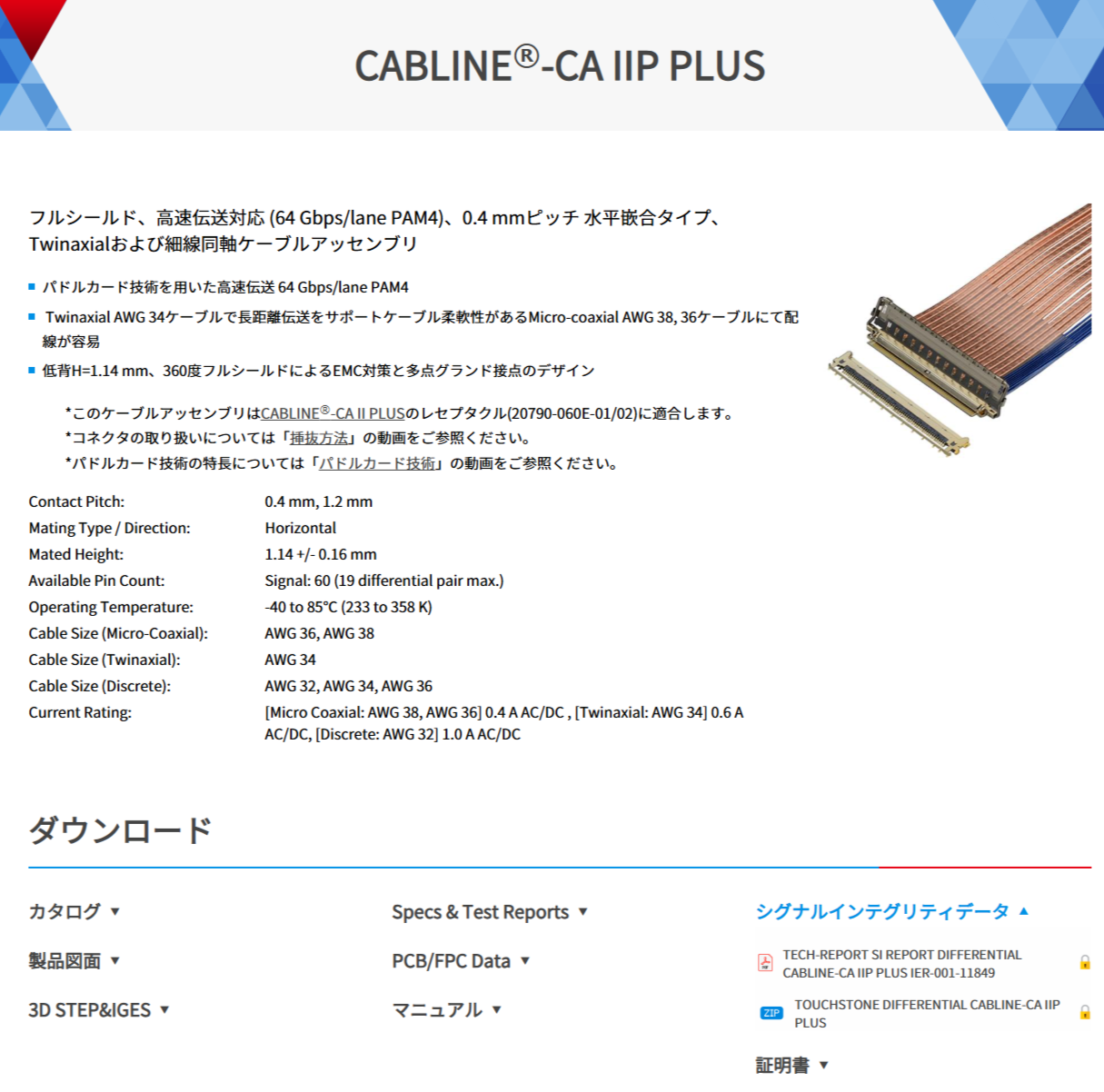

例えば、CABLINE^®-CA IIP PLUSコネクタの製品ページには、他のすべてのCABLINE^®シリーズコネクタと同様に、下図に示すような「ダウンロード」欄があります。シグナルインテグリティ試験レポートおよびTouchstoneファイルは、このダウンロード欄の「シグナルインテグリティデータ」タブに掲載されています。

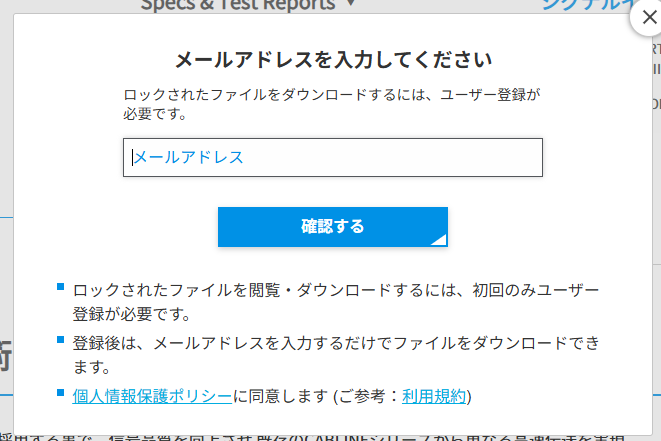

SIテストレポートまたはTouchstoneファイルのリンクをクリックすると、新しいウィンドウが表示されます。レポートまたはTouchstoneファイルにアクセスするには、まず電子メールアドレスを登録する必要があります。
