CABLINE®-CA IIP PLUS
フルシールド、高速伝送対応 (64 Gbps/lane PAM4)、0.4 mmピッチ 水平嵌合タイプ、TwinaxialおよびMicro-coaxial ケーブルアッセンブリ
パドルカード技術を用いた高速伝送 64 Gbps/lane PAM4
Twinaxial AWG 34ケーブルで長距離伝送をサポートケーブル柔軟性があるMicro-coaxial AWG 38, 36ケーブルにて配線が容易
低背H=1.14 mm、360度フルシールドによるEMC対策と多点グランド接点のデザイン
*このケーブルアッセンブリはCABLINE®-CA II PLUSのレセプタクル(20790-060E-01/02)に適合します。
*コネクタの取り扱いについては「挿抜方法」の動画をご参照ください。
*パドルカード技術の特長については「パドルカード技術」の動画をご参照ください。
Contact Pitch:
0.4 mm1.2 mm
Mating Type / Direction:
Horizontal
Mated Height:
Nom. 1.14 +/- 0.16 mm
Cable Size (Micro-Coaxial):
AWG 36AWG 38
Cable Size (Twinaxial):
AWG 34
Cable Size (Discrete):
AWG 32AWG 34AWG 36
ダウンロード
-
Specs & Test Reports
-
PCB/FPC Data
-
シンボル＆フットプリント
-
-
-
マニュアル
パドルカード技術を用いた高速伝送 64 Gbps/lane PAM4
ケーブルプラグ部にパドルカードを採用する事で、信号品質を向上させ 既存のCABLINEシリーズから更なる高速伝送を実現
パドルカードの技術ページ
ホワイトペーパー : パドルカード技術を使用した細線同軸ケーブルハーネスのSI性能改善

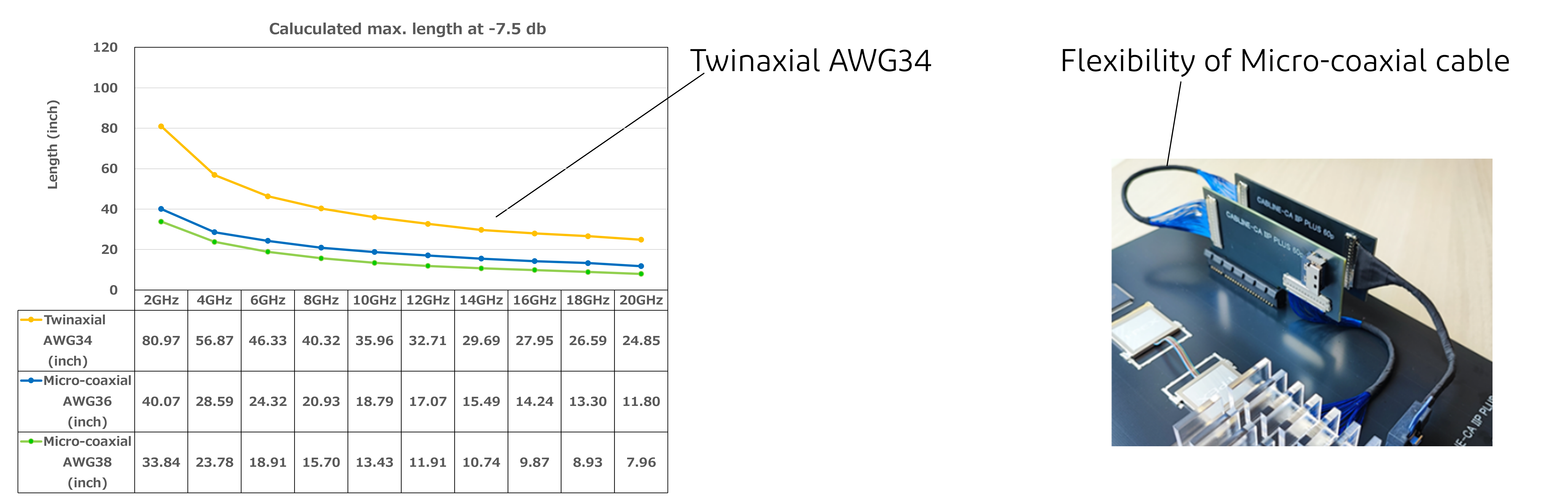

Twinaxial AWG 34ケーブルで長距離伝送をサポートケーブル柔軟性があるMicro-coaxial AWG 38, 36ケーブルにて配線が容易

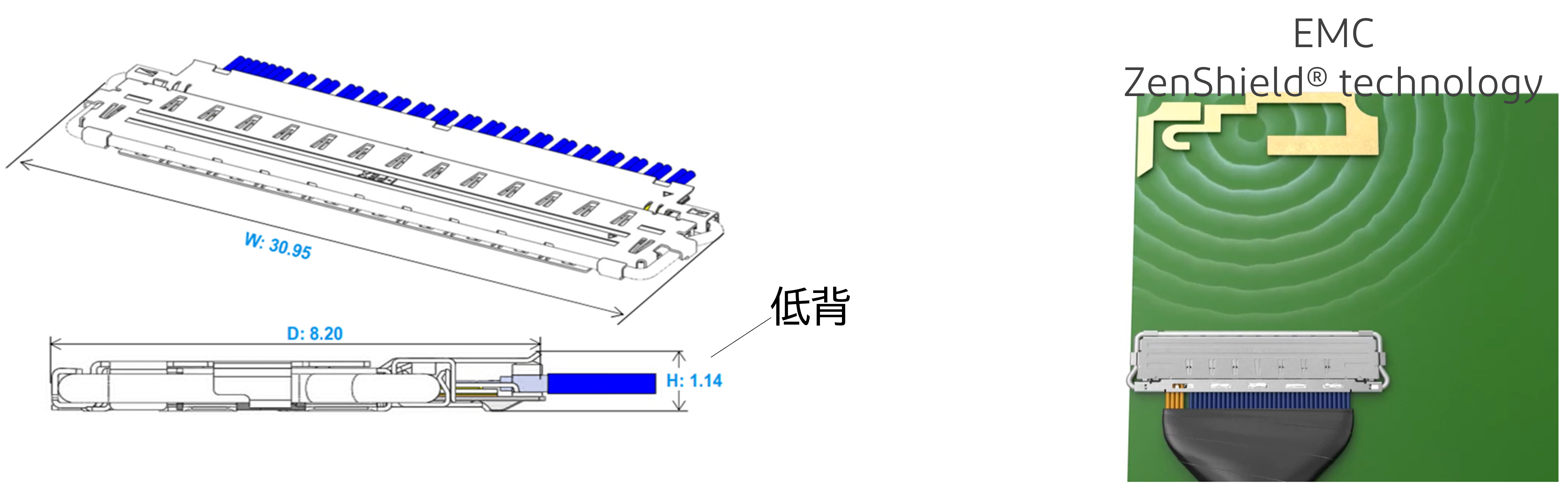

低背H=1.14 mm、360度フルシールドによるEMC対策と多点グランド接点のデザイン
| Transmission Speed (Reference Only) | 64 Gbps/lane PAM4 |
| Contact Pitch | 0.4 mm1.2 mm
|
| Mating Type / Direction | Horizontal
|
| Mated Height | Nom. 1.14 +/- 0.16 mm
|
| Available Pin Count | Signal: 60 (19 differential pair max.) |
| Depth | 8.2 mm
|
| Width | 6.95 + (0.4 x pin count) mm
|
| Operating Temperature | |
| Cable Size (Micro-Coaxial) | AWG 36AWG 38
|
| Cable Size (Twinaxial) | AWG 34
|
| Cable Size (Discrete) | AWG 32AWG 34AWG 36
|
| Current Rating | |
| Applicable Standards (Reference Only) | 64 Gbps PAM456 Gbps PAM432 Gbps NRZ
|
| Full EMI Shielding (ZenShield®) | Yes
|
| Mechanical lock | Yes
|
| About Contact Pitch | 1.2mm (differential pair) *0.4mm (Signal Contacts) |
RECOMMENDED PART NUMBERS
Please contact us if you cannot find the needed part number(s) from the list below.
CABLINE-CA IIP PLUS RECOMMENDED PART NUMBERS
| Part Number Description | Part Number | Weight (mg) |
| CABLINE-CA II PLUS receptacle 60pin | 20790-060E-02 | 161.13 |
CABLINE-CA IIP PLUS SAMPLE HARNESS FOR EVALUATION PART NUMBERS
| Part Number Description | Part Number | Weight (mg) |
| CABLINE-CA IIP PLUS harness 60pin twinax 34AWG L=200mm pinassign A 1-1 | 82065-600B-01 | 5750 |
| CABLINE-CA IIP PLUS harness 60pin twinax 34AWG L=500mm pinassign A 1-1 | 82065-600B-02 | 13665 |
| CABLINE-CA IIP PLUS harness 60pin twinax 34AWG L=200mm pinassign B 1-1 | 82065-600B-03 | 6250 |
| CABLINE-CA IIP PLUS harness 60pin twinax 34AWG L=500mm pinassign B 1-1 | 82065-600B-04 | 13760 |
| CABLINE-CA IIP PLUS harness 60pin micro-coaxial 36AWG L=200mm pinassign A 1-1 | 82065-400B-01 | 6502 |
| CABLINE-CA IIP PLUS harness 60pin micro-coaxial 36AWG L=500mm pinassign A 1-1 | 82065-400B-02 | 12600 |
| CABLINE-CA IIP PLUS harness 60pin micro-coaxial 36AWG L=200mm pinassign B 1-1 | 82065-400B-03 | 7105 |
| CABLINE-CA IIP PLUS harness 60pin micro-coaxial 36AWG L=500mm pinassign B 1-1 | 82065-400B-04 | 13120 |
| CABLINE-CA IIP PLUS harness 60pin micro-coaxial 38AWG L=200mm pinassign A 1-1 | 82065-100B-01 | 4102 |
| CABLINE-CA IIP PLUS harness 60pin micro-coaxial 38AWG L=500mm pinassign A 1-1 | 82065-100B-02 | 8450 |
| CABLINE-CA IIP PLUS harness 60pin micro-coaxial 38AWG L=200mm pinassign B 1-1 | 82065-100B-03 | 4832 |
| CABLINE-CA IIP PLUS harness 60pin micro-coaxial 38AWG L=500mm pinassign B 1-1 | 82065-100B-04 | 9118 |
SI Test Board with 2.92mm Adapter
| Part Number | Weight (mg) | Image | |
| SI Test Board for CABLINE-CA IIP PLUS main-board A | 91623-060B-001 | 297722.26 |
|
| SI Test Board for CABLINE-CA IIP PLUS main-board B | 91623-060B-002 | 297722.26 |
