CABLINE®-CAP
高速伝送対応 (64Gbps/lane PAM4) 0.4mmピッチ、水平嵌合タイプ細線同軸ケーブルアッセンブリ
パドルカード技術を駆使した高速伝送 64Gbps/lane PAM4
低背でスペース制約のあるアプリケーションに最適 H=1.15mm
細線同軸ケーブルを使用したLEAPWIRE®ジャンパーソリューション
*このケーブルアッセンブリはCABLINE®-CAレセプタクル(20525-050E-02)に嵌合します。
Contact Pitch:
0.4
(mm)
嵌合タイプ:
水平嵌合
Mated Height:
1.35
max.
(mm)
芯数:
50
Micro-Coaxial Cable:
AWG 38
ダウンロード
-
製品規格 & テストレポート
-
PCB/FPCデータ
-
シンボル＆フットプリント
-
-
パドルカード技術を駆使した高速伝送 64Gbps/lane PAM4
ケーブルプラグ部にパドルカードを採用する事で、信号品質を向上させ
既存のCABLINEシリーズから更なる高速伝送を実現
 |
 |
 |
Near End Cross Talk |
Far End Cross Talk |
パドルカードの技術ページ
ホワイトペーパー：パドルカード技術を使用した細線同軸ケーブルハーネスのSI性能改善

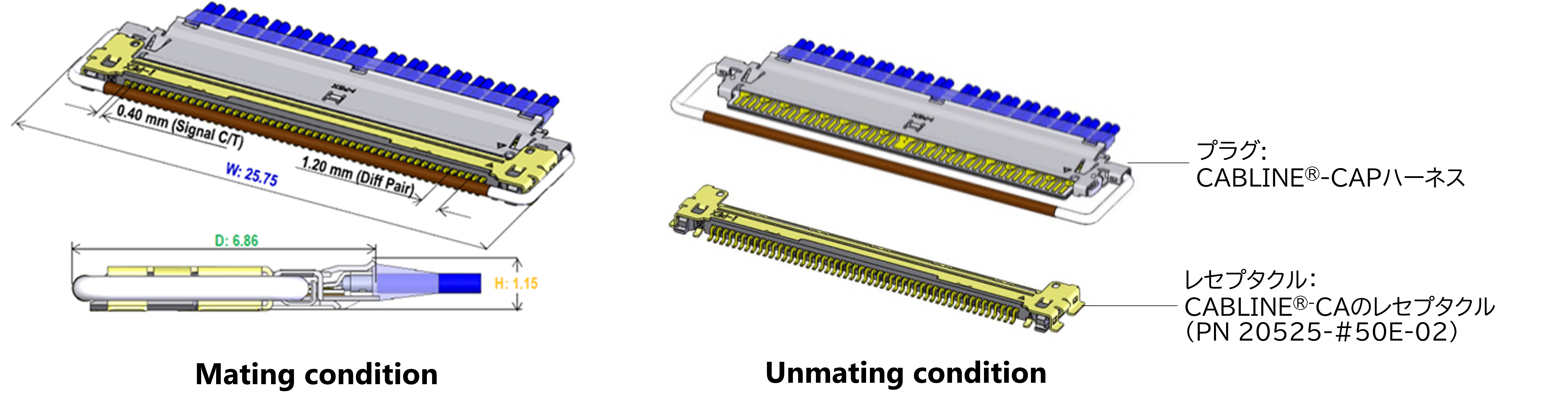

低背でスペース制約のあるアプリケーションに最適 H=1.15mm
 |
レセプタクル (PN 20525-#50E-02) |
Mating Condition |
Un-Mating condition |
細線同軸ケーブルを使用したLEAPWIRE®ジャンパーソリューション
ケーブルジャンパーハーネスは基板伝送よりも有利です。低損失PCB(Dk3.7)とCABLINE-CAP®ハーネスの伝送距離比較です。
細線同軸ケーブルは、低損失PCB(Dk3.7)と比較して、16GHz帯で約2.3倍の伝送が可能です。
| Transmission Speed (Reference Only) | 2.7 Gbps/Lane NRZ |
| Contact Pitch |
0.4
(mm)
|
| 嵌合タイプ |
水平嵌合
|
| Mated Height |
1.35
max.
(mm)
|
| Available Pin Counts |
50
|
| Depth |
6.86 (mm)
|
| Width Formula |
25.75
|
| Micro-Coaxial Cable |
AWG 38
|
| Shielded FPC / FFC |
No
|
| Current rating | |
| Full EMI Shielding (ZenShield®) |
No
|
| Mechanical lock |
Yes
|
推奨型番
お探しの品番・仕様がリストにない場合はお問い合わせフォームよりお問い合わせください。
CABLINE-CAP RECOMMENDED PART NUMBERS
| Part Number Description | Part Number | Weight (mg) |
| CABLINE-CAP harness 50p micro-coaxial 38AWG L=250mm | 81863-100B-01 | 5310 |
| CABLINE-CAP harness 50p micro-coaxial 38AWG L=500mm | 81863-100B-02 | 9790 |
| CABLINE-CA receptacle 50p | 20525-050E-02 | 174.935 |

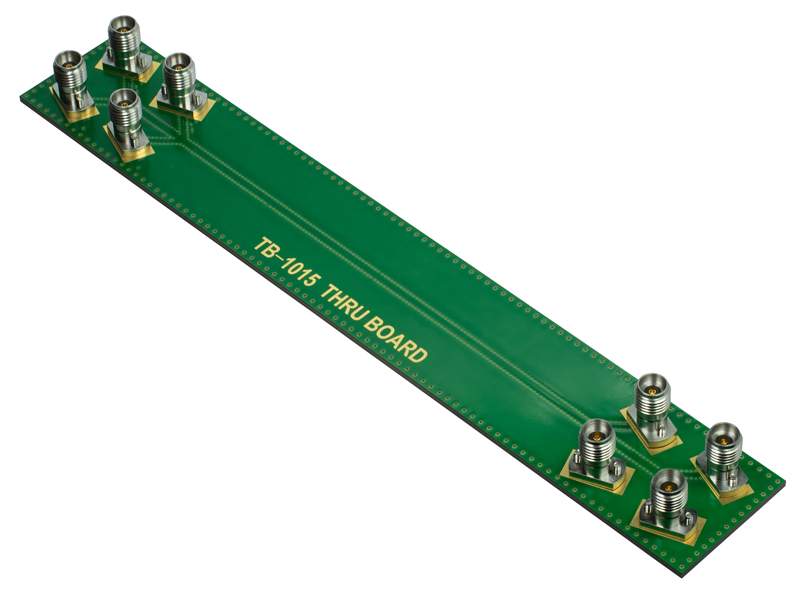

SI Test Board with 2.92mm Adapter
|
Part Number Description |
Part Number |
Weight (mg) |
Image |
|
SI Test Board for CABLINE-CAP 50pin |
91566-050B-001 |
286052 |
Main Board
|
Download
