MHF4L
M.2 규격 표준 Connector: 결합높이 1.2 mm, 1.4 mm, 1,7mm max., ~12 GHz 주파수에 우수한 전송특성을 발휘
  • 최소한의 제품 사이즈로 ~12GHz에서 우수한 퍼포먼스를 실현

  • 신뢰성 높은 무납땜 결선 기술 “i-Fit®” 테크놀러지로, 안정된 성능의 하네스 제공

  • MHF® 4L는 다양한 케이블 직경과 기계적인 락킹 대응

*기계적인 LOCK 구조로 높은 결합 유지력의 PLUG CABLE ASSEMBLY MHF® 4L LK도 준비되어 있습니다.

Height:
1.20 Max 1.40 Max 1.70 Max
주파수대역:
Up to 12 GHz
세선동출케이블사이즈(AWG):
#35 (O.D. 0.81 mm) #36 (O.D. 0.64 mm) #36 (O.D. 0.81 mm) #32 (O.D. 1.13 mm) #33 (O.D. 0.95 mm) #30 (O.D. 1.37 mm)
  • Ipex icon halogen free
  • Ipex icon REACH
  • Ipex icon RoHS

다운로드


  • 카탈로그

  • 2D Drawing (제품도면)

  • 제품 규격

  • 3D Drawing (IGES)

  • 3D Drawing (STEP)

  • Symbols & Footprints

  • 테스트 레포트

  • 설명서

  • 포장 규격

  • 인증서

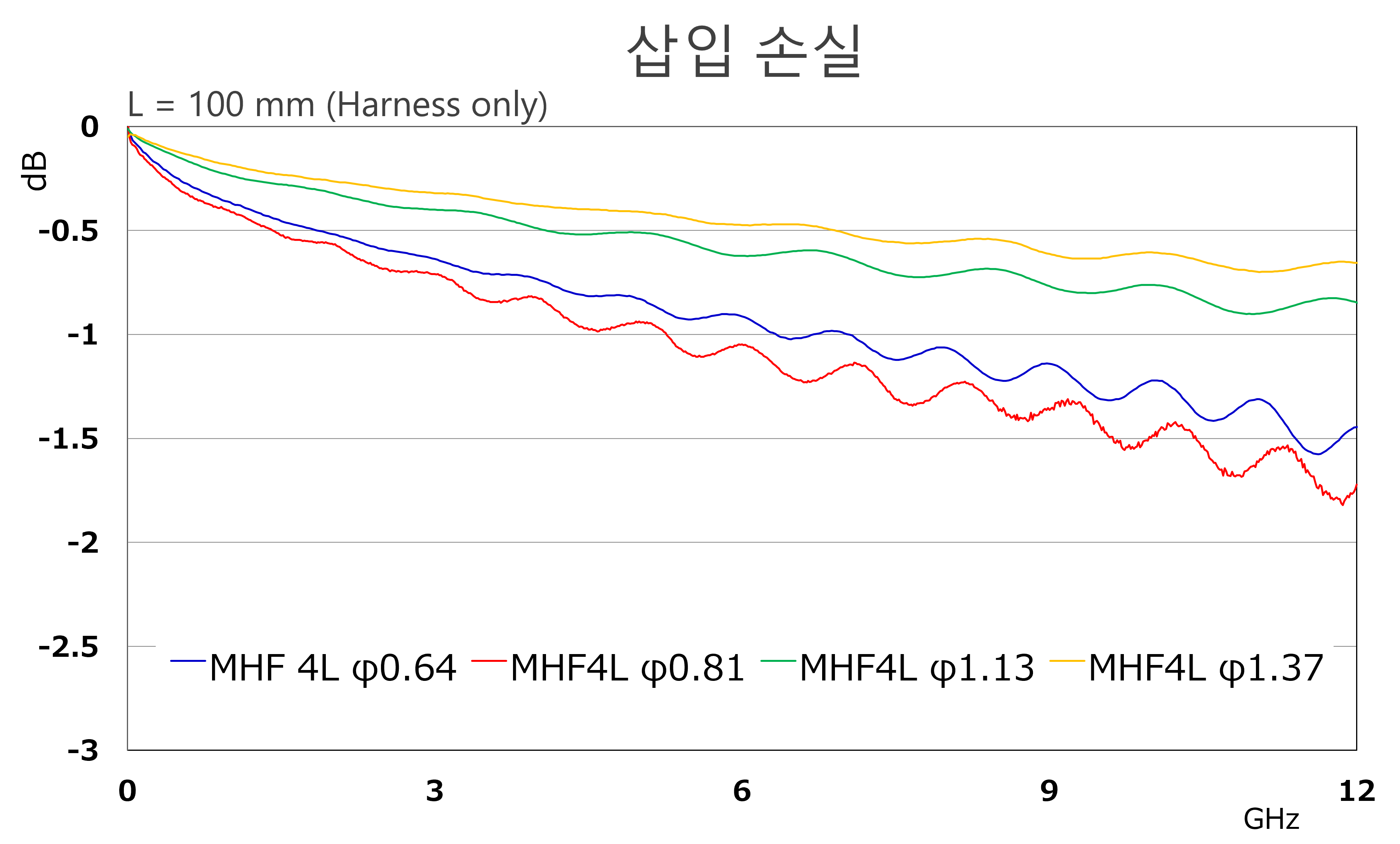

  • 최소한의 제품 사이즈로 ~12GHz에서 우수한 퍼포먼스를 실현

    MHF 4L_FAB1_K.png

    신뢰성 높은 무납땜 결선 기술 “i-Fit®” 테크놀러지로, 안정된 성능의 하네스 제공

    MHF 4L_FAB2_K.png

    MHF® 4L는 다양한 케이블 직경과 기계적인 락킹 대응

    MHF 4L_FAB3_K.png

    Product Type
    Coaxial RF Connector
    Height
    1.20 Max 1.40 Max 1.70 Max
    SMT Size (mm)
    2.0 x 2.0 mm
    Micro-Coaxial Cable (AWG)
    #35 (O.D. 0.81 mm) #36 (O.D. 0.64 mm) #36 (O.D. 0.81 mm) #32 (O.D. 1.13 mm) #33 (O.D. 0.95 mm) #30 (O.D. 1.37 mm)
    Frequency range
    Up to 12 GHz

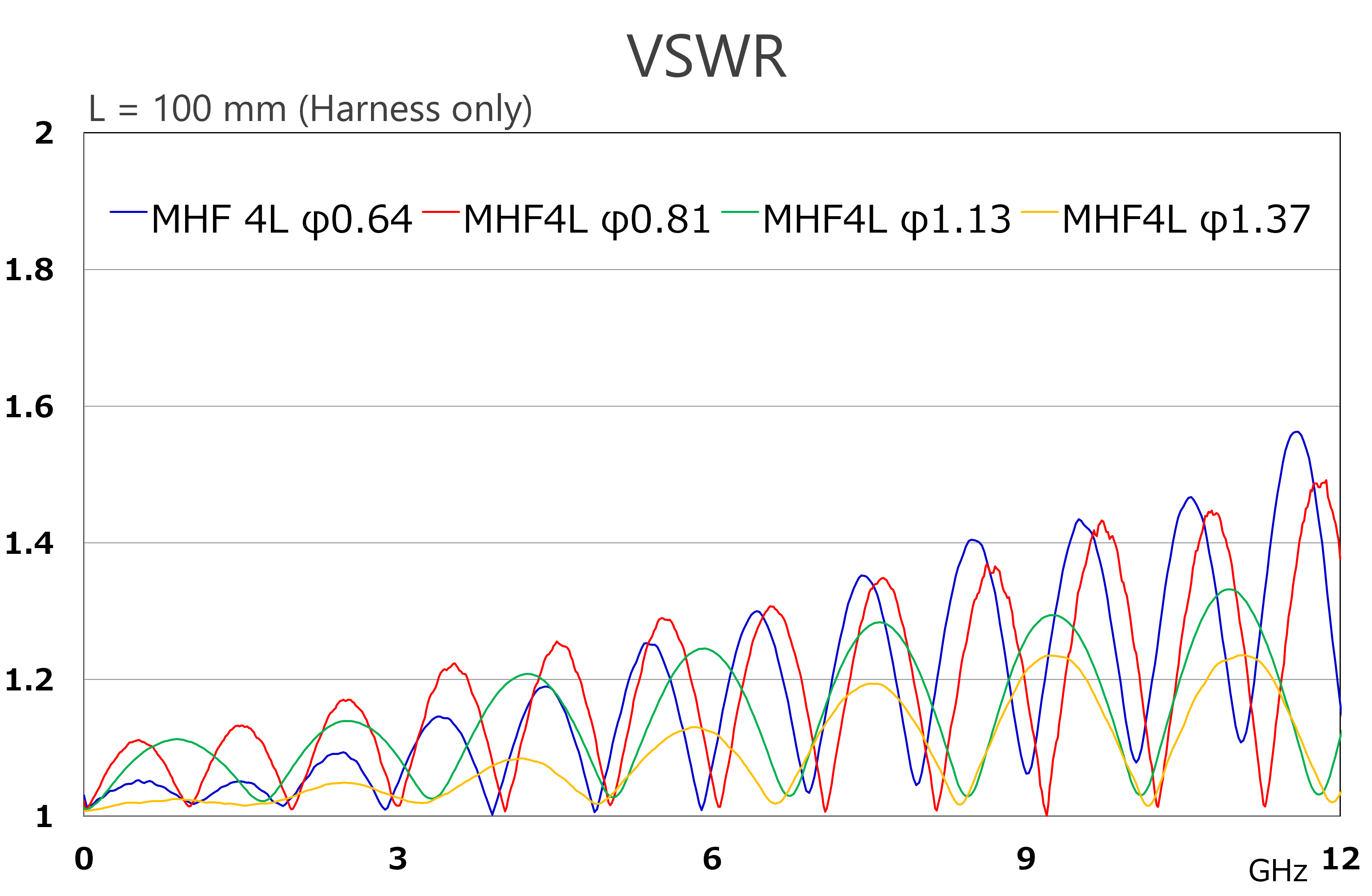

    V.S.W.R.
    VSWR (DC~3GHz) 1.3 VSWR (3GHz~6GHz) 1.45 VSWR (6GHz~9GHz) 1.6 VSWR (12GHz~15GHz) 1.8
    Applicable Standards (Reference Only)
    5G sub-6 IEEE802.11 b IEEE802.11 a IEEE802.11 g Wi-Fi 4 Wi-Fi 5 Wi-Fi 6 Wi-Fi 6E LTE LTE-Advanced LPWA Bluetooth GPS
    Full shielding (ZenShield®)
    No
    Mechanical lock
    No

    추천품번

    찾으시는 품번 사양이 리스트에 없는 경우 문의폼을 통해 연락 주십시오.



    MHF 4L RECOMMENDED PART NUMBERS

    Part Number Description Part Number
    MHF 4L PLUG  O.D. 0.81 mm, O.D. 0.64 mm / AWG 36 20572-001R-08
    MHF 4L PLUG  O.D. 1.13 mm / AWG 32, O.D. 0.95 mm / AWG 33 20565-001R-13
    MHF 4L PLUG  O.D. 1.37 mm / AWG 30 20632-001R-37
    MHF 4L RECEPTACLE 20579-001E

    SAMPLE HARNESS FOR EVALUATION

    Part Number Description Harness Length Part Number
    MHF 4L-4L CABLE113-1 50 mm 8-23-0115
    MHF 4L-4L CABLE113-1 100 mm 8-23-0112
    MHF 4L-4L CABLE113-1 200 mm 8-21-0043
    MHF 4L-4L CABLE137-1 50 mm 8-23-0116
    MHF 4L-4L CABLE137-1 100 mm 8-23-0113
    MHF 4L-4L CABLE137-1 200 mm 8-23-0114
    다른 형번
    이 리스트에는 샘플 준비가 안되는 형번과 판매종료된 형번이 포함되어 있을 수 있습니다.
    신규로 채용을 검토하시는 고객께서는 아무쪼록 상기의 추천 형번을 검토해 주시기 바랍니다.



    OTHER MHF 4L PART NUMBERS

    Part Number Description Part Number
    MHF 4 RECEPTACLE 20449-001E-03
    MHF 4 RECEPTACLE 20449-001E
    MHF 4 RECEPTACLE (2,500 pcs/reel) 20449-001E-07
    MHF 4L RECEPTACLE (20,000 pcs/reel) 20579-001E-01
    SMA Adapter Product Description (Durability Cycles) Part Number
    Plug Electrical Performance Check (3K) 90449-001
    Voltage Check (10K) 90449-003-01
    Receptacle Electrical Performance Check (500) 90449-002
    High Cycle / Normal (10K) 90698-0001
    High Cycle / Narrow Pitch / Wire (100) 90577-0100 (100mm)
    90577-0350 (350mm)
    High Cycle / Narrow Pitch / Probe (10K) 90576-0001
    High Cycle / Detachable / Base (200K) 90684-0001
    High Cycle / Detachable / Probe (10K) 90683-0001
    Hand Tool Part Number
    Mating / Unmating Tool (for 20572-001R-08 / 20565-001R-13) 90609-0001
    Mating / Unmating Tool (for 20632-001R-37) 90873-0001
    Mating / Unmating Tweezer 90616-0008
    Mating / Unmating Tweezer 90615-0013
