RF커넥터
MHF®는 최소한의 실장 공간에서 최고의 퍼포먼스를 실현하는 안테나 접속용 초소형RF 동축 커넥터 시리즈입니다.
5G 밀리미터파/서브 6, 4G LTE, Wi-Fi, 블루투스, GPS, WiGig,M2M, IoT, SigFox, WiSUN, NB-IoT와 LoRa 등의 통신 규격을 지원합니다.
- I-PEX독자적인 무납땜 결선 기술 i-Fit®테크놀로지로 최대 주파수 15GHz까지 안정한 성능을 실현
- ZenShield®탑재로 EMC 성능을 갖춘 제품
- 업계 최초로 잠금 기구가 장착된 RF 동축 커넥터
- 커넥터 결합 높이 1.0mm와 극소 커넥터로부터의 주파수 대역 최대 15GHz 대응 커넥터까지 폭넓은 라인업
Product Name |
MHF® I LK |
MHF® I |
MHF® 4L LK |
MHF® 4L |
MHF® 4 |
MHF® 5L |
MHF® 5 |
MHF® 7S |
MHF®-TI |
|||||||
Appearance |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|||||||
Maximum height (mm) |
2.9 |
3.0 |
2.5 |
2.0 |
1.7 |
1.4 |
1.2 |
1.2 |
1.3 |
1.0 |
1.4 |
3.65 |
||||
Frequency |
DC-9 GHz |
DC-9 GHz |
DC-12 GHz (MHF 4L Plug x MHF 4L Rece.),
|
DC-12 GHz (MHF 4L Plug x MHF 4L Rece.),
|
DC-9 GHz |
DC-15 GHz |
DC-12 GHz |
DC-15 GHz |
DC-6 GHz |
|||||||
Full EMI Shield ZenShield® |
- |
- |
- |
- |
- |
- |
- |
● |
- |
|||||||
Mechanical lock |
● |
- |
● |
- |
- |
- |
- |
- |
● |
|||||||
목차 :
왜 I-PEX의 소형RF커넥터가 선택되었는가?
1) 산업 표준 커넥터
2) 다양한 옵션
- 2-1) 케이블 사이즈 다양화
- 2-2) 결합높이와 패드 레이아웃
- 2-3) 메카니컬 록
- 2-4) 그랜드클립/클램프
3) i-Fit® Technology
- 3-1) i-Fit® Technology이란??
- 3-2) 무납땜 결선의 이점
- 3-3) 풍부한 실적
- 3-4) 완전 자동화 생산 하네스
왜 I-PEX의 소형RF커넥터가 선택되었는가?
1) 산업표준 커넥터

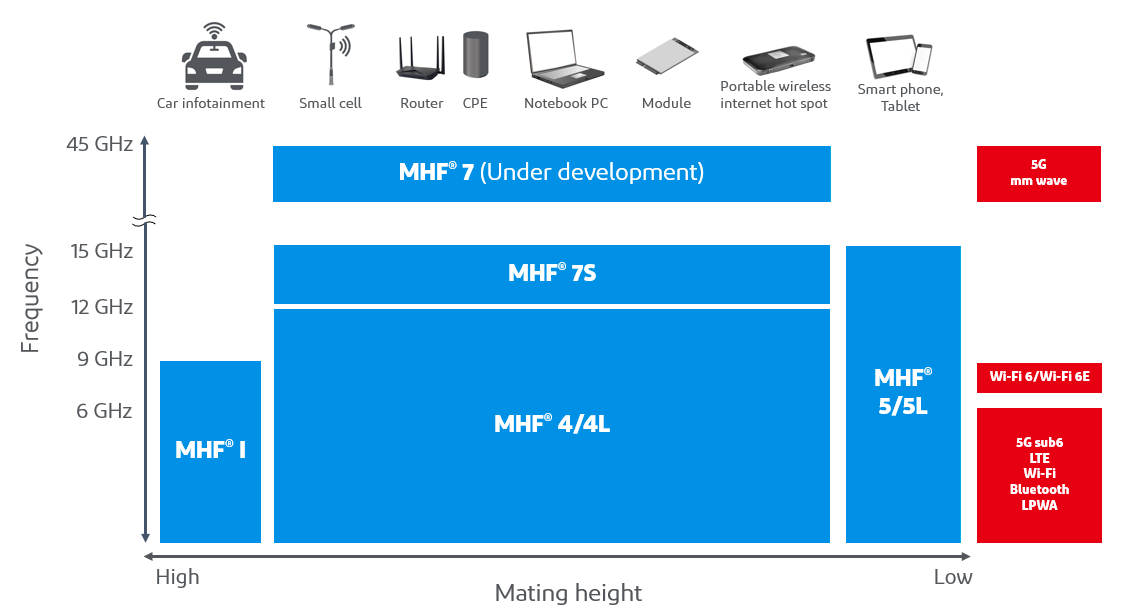

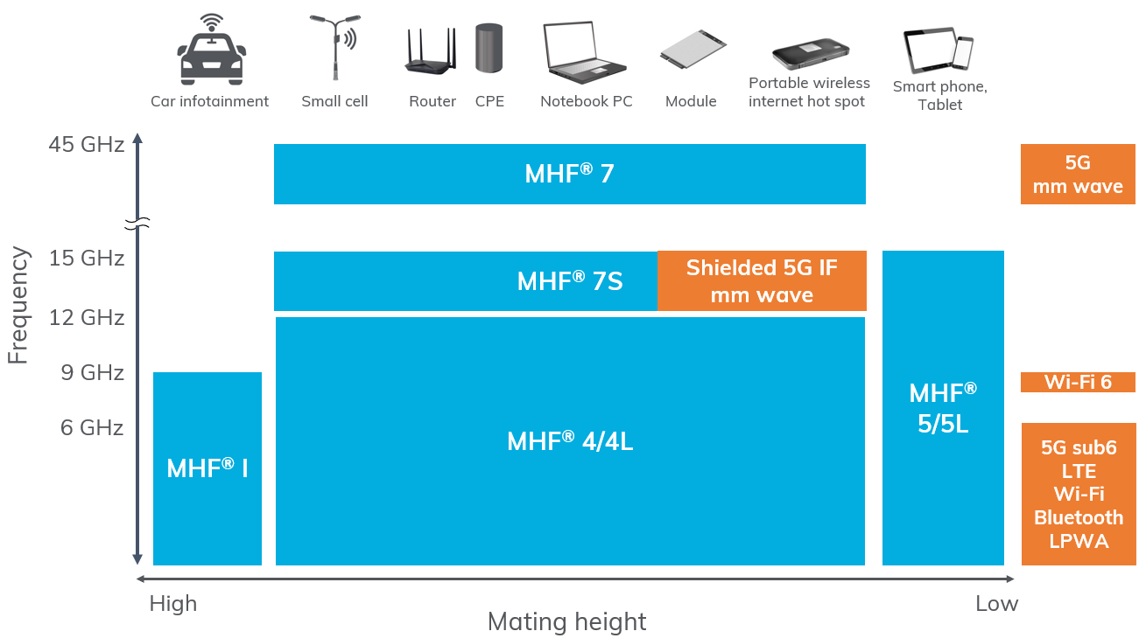

표준적인 통신규격
I-PEX의 MHF Series는 RF분야의 Standard Connector로서 Smart Phone, Tablet, Notebook PC, 통신모듈, Automotive Infotainment 등 다양한 전자기기로 채용되고 있습니다. 향후 IoT 의 보급에 있어 I-PEX는 MHF Series를 통해 Wireless사회의 실현에 공헌해 나가겠습니다.
5G, 새로운 통신규격 |
|
|
Line up에 새롭게 추가된 MHF® 7S는 5G밀리파와 Sub6 대응기기의 개발을 촉진시키는 일에 기여하고 있습니다. Notebook PC이나 Small Cell, CPE와 같은 긴 전송거리를 요하는 커다란 전자기기에서는 신호의 전송손실을 최소화 하는데 있어 Cable Harness가 아주 유효합니다. 5G 기기에 최적인 성능을 갖춘 MHF7과 MHF7S는 5G기기 개발 시의 특유의 과제들을 해결할 수 있습니다. I-PEX는 5G를 비롯해서 진화를 거듭해 나감으로써 통신기술에 적합한 제품을 지속제공해 나가겠습니다. |
|
Wi-Fi 7, Wi-Fi /6E |
|
| 한층 더 고속·대용량 통신, 다수의 통신 기기에 의한 동시 접속 시의 안정성 향상, 그리고 에너지 절약화를 실현하기 위해 Wi-Fi 7, Wi-Fi 6E에서는 대응 주파수가 6GHz대(5.925~7.125GHz)까지 확장되었습니다. MHF® I는 9GHz, MHF® 4L은 12GHz까지 지원되므로 Wi-Fi 6E / Wi-Fi 7에서도 기존 Wi-Fi와 동일하게 사용하실 수 있습니다. |
RF제품 검색 카탈로그 다운로드 Back to top
2) 다양한 옵션
2-1) 케이블 사이즈의 다양화
I-PEX는 삽입 손실과 VSWR, 케이블의 유연성 요구에 맞춘 RF 동축 케이블을 다양하게 준비하고 있습니다.
커넥터 종류에 따라 결선할 수 있는 케이블 직경은 다르지만, 케이블 외경 사이즈 0.48mm(MHF® 5)부터 3.0mm(MHF®-TI)까지의 라인업이 있습니다.일반적인 동축 타입과 하네스 길이에 따른 삽입 손실 값 및 케이블의 최소 굽힘 반경은 다음과 같습니다.

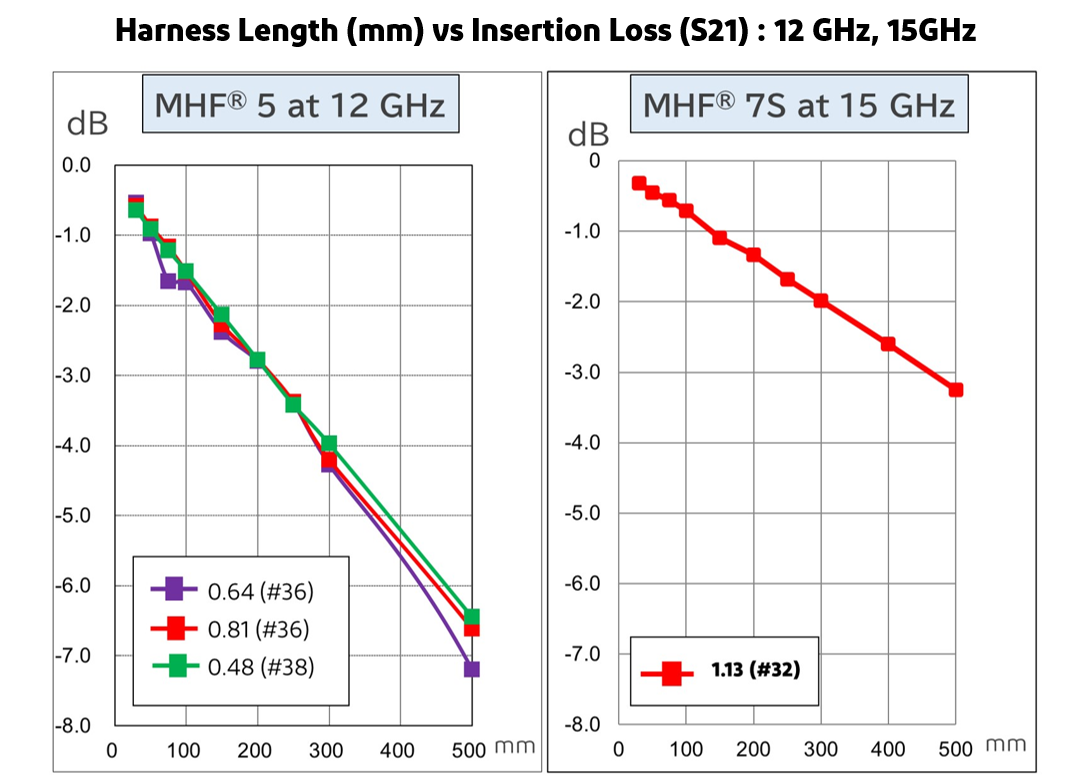

하네스길이(mm) vs 삽입손실(S21) : 2.4 GHz, 5.8 GHz, 9.0 GHz, 12 GHz, 15 GHz
다른 주파수에서의 케이블 삽입 손실 데이터는 제품 매트릭스 파일을 참조하십시오.
Coaxial O.D.
|
3.00 mm (AWG#25) |
2.80 mm (AWG#26) |
2.00 mm (AWG#26) |
1.80 mm (AWG#30) |
1.37 mm (AWG#30) |
1.32 mm (AWG#32) |
1.13 mm (AWG#32) |
0.95 mm (AWG#33) |
0.81 mm (AWG#33) |
0.81 mm (AWG#36) |
0.64 mm (AWG#36) |
0.48 mm (AWG#38) |
Minimum Bend Radius
|
24.00 |
22.40 |
16.00 |
14.40 |
10.96 |
10.56 |
9.04 |
7.60 |
6.64 |
6.48 |
5.12 |
4.00 |
RF제품 검색 카탈로그 다운로드 Back to top
2-2) 결합높이와 패드 레이아웃
기기내의 공간 절약화가 요구되는 스마트폰이나 태블릿이라고 하는 소형 전자 기기로부터, 충격 대책 및 진동 대책이라고 하는 견고함이 요구되는 기기까지, 다종다양한 요구에 대응할 수 있는 최적인 제품을 갖추고 있습니다.
Product Name |
MHF® I LK |
MHF® I |
MHF® 4L LK |
MHF® 4L |
MHF® 4 |
MHF® 5L |
MHF® 5 |
MHF® 7S |
MHF®-TI |
||||
Appearance |
 |
 |
 |
 |
 |
 |
 |
 |
 |
||||
Mating Height (Max.) (mm) |
3.0 |
2.9 |
2.5 |
2.0 |
1.7 |
1.4 |
1.2 |
1.2 |
1.3 |
1.0 |
1.4 |
3.65 |
|
Applicable Coaxial Cable O.D. Size (mm) [AWG Size] |
3.00 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
[25] |
2.80 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
[26] |
|
2.00 |
- |
[26] |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
1.80 |
[30] |
- |
[30] |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
1.37 |
[30] |
- |
[30] |
[30] |
[30] |
- |
- |
- |
- |
- |
- |
- |
|
1.32 |
[32] |
- |
[32] |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
1.13 |
[32] |
- |
[32] |
- |
- |
[32] |
- |
- |
[32] |
- |
[32] |
- |
|
0.95 |
- |
- |
- |
- |
- |
[33] |
- |
- |
- |
- |
- |
- |
|
0.81 |
[36] |
- |
[36] |
- |
- |
- |
[36] |
[36] |
[33] |
[36] |
- |
- |
|
0.64 |
- |
- |
- |
- |
- |
- |
[36] |
- |
- |
[36] |
- |
- |
|
0.48 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
[38] |
- |
- |
|
Footprint pattern (Reference) (mm)
no ground, signal, resist in this area |
|
MHF®4L Rece. |
MHF® 5L Rece. |
|
|
||||||||
RF제품 검색 카탈로그 다운로드 Back to top
2-3) 메카니컬 록
|
업계 최초의 Lock 기능보유 소형동축커넥터 MHF® I LK / MHF® 4L LK는 기존의 MHF® I / MHF® 4L 제품에 Lock part를 추가함으로써 체결유지력을 향상시키는 효과를 거두었습니다. Drone, 환경Sensing장치, Asset tracking장치, Security Camera와 같이 어떠한 환경하에서도 견고한 체결을 유지해야 하는 곳에 최적인 제품입니다. Lock part는 기존의 MHF® I과 MHF® 4L에도 탈부착이 가능하기 때문에, 필요에 따라 자유로운 선택이 가능합니다. |
| 유지력비교 | |
|
|
RF제품 검색 카탈로그 다운로드 Back to top
2-4) 그랜드클립 / 클램프
|
I-PEX는 Cable Harness용 Ground grip과 Clamp를 제공하고 있습니다. I-PEX의 Ground grip인 MP-A Series는 기기내에서 Cable을 고정함으로써 Cable사용을 용이하게 하고, Cable Clamp와 겸용이 가능하여 Cable 에 의한 공진을 억제함과 함께 EMI억제의 효과도 기대할 수 있습니다. |
Grounding clamp
|
Grounding clamp
|
|
Clip for rounding clamp
|
||
Appearance
|
 |
 |
 |
||
Coax O.D.
|
1.37 mm (30) |
● |
● |
● MP-A04 (P/N 3224-0001) |
|
1.13 mm (32) |
● |
● |
● MP-A02 (P/N 3182-0001) |
||
0.81 mm (36) |
● |
● |
● MP-A01 (P/N 3096-0001) |
||
0.64 mm (36) |
● |
● |
● MP-A03 (P/N 3186-0001) |
||
MP-A 시리즈 클립과 케이블 클램프를 사용한 MHF® 7S 하네스에 의한 EMC 대책 실드성이 뛰어나며, 5Gmm Wave에 매우 적합합니다.
 |
 |
|
|
MHF® 7S Harness |
Clamp & Clip points |
|
3) i-Fit® Technology
3-1) i-Fit® Technology이란?
|
i-Fit Technology는 I-PEX 만의 결선방식으로 MHF Series에 있어서의 최대 특장점입니다. 납땜이 필요 없는 결선방식이기 때문에 납땜에 의해 발생하는 전기특성의 불규칙성을 최소화하고, 제품마다의 성능 차이를 제거해 안정된 제품을 제공할 수 있습니다. |
RF제품 검색 카탈로그 다운로드 Back to top
3-2) 무납땜 결선의 이점
I-PEX만의 i-Fit Technology는 납땜에 의해 발생하는 전기특성의 불규칙성을 제거하여
우수한 성능을 유지하게 해 줍니다. 납땜을 하는 결선방식은 제품마다의 납의 양이 균일하지 못하기 때문에 제품 성능을 일정하게 유지할 수 없습니다.
I-PEX의 무납땜 결선=전기특성의 편차가 적음
RF제품 검색 카탈로그 다운로드 Back to top
3-3) 풍부한 실적
 |
결선작업이 용이한 i-Fit Technology를 적용한 I-PEX의 MHF는 전세계 유수의 Antenna Maker와 Harness Maker에서 사용 중입니다. I-PEX는 전세계 100여곳을 넘는 고객으로부터 1,000대 이상의 결선장치를 판매하고 있으며, MHF가 적용된 수 많은Cable Harness와 Antenna가 시장에 존재합니다. |
RF제품 검색 카탈로그 다운로드 Back to top

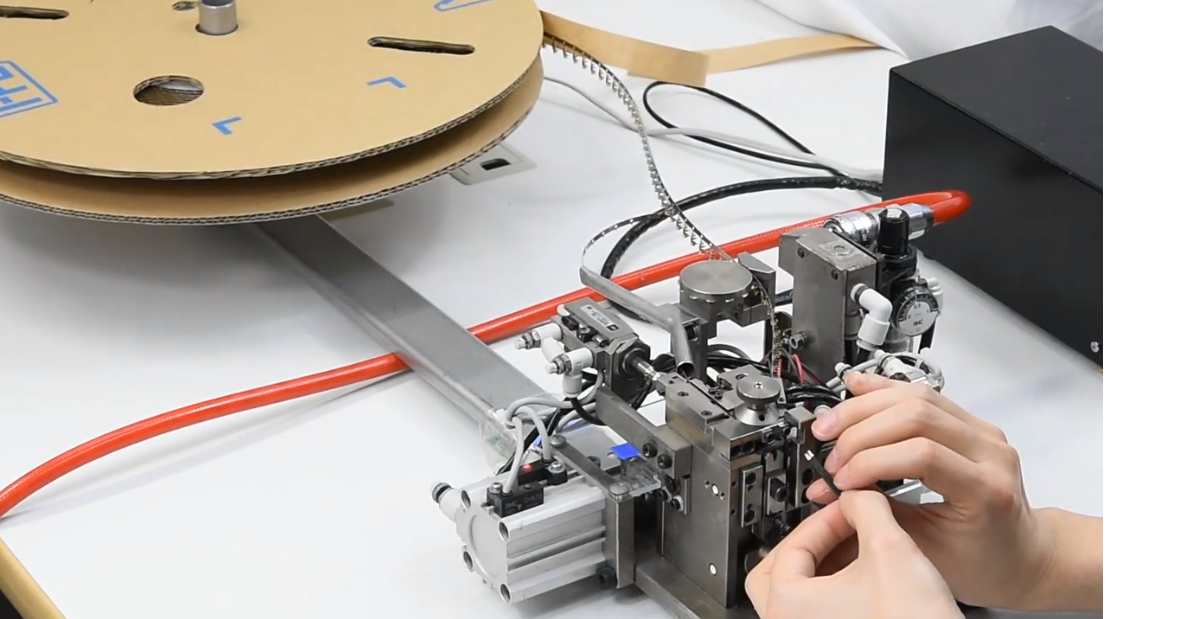

3-4) 완전자동화 생산Harness
I-PEX는 MHF제품의 경우 커넥터 단품 및 하네스 상태로 판매를 하고 있으며, 하네스 판매 시에는 커넥터 사양이나 Strip 길이, Clamp 사용 유무 등의 고객의 요구에 맞추어 생산하고 있습니다. 또한, 독자적으로 개발한 완전 자동화 생산설비를 통해 하루10만본 이상의 생산능력을 보유하면서도 DPMO는 1이하의 뛰어난 생산품질을 유지하고 있습니다.
RF제품 검색 카탈로그 다운로드 Back to top
I-PEX의 Switch Connector가 선택 받는 이유는?
최신기술과 부가가치를 더한 업계표준 Connector
 |
I-PEX MHF®-SW23은 각종 무선통신기기에 필요한 검사용 Connector입니다. 사이즈는 2.3x2.3mm, 기판에 실장해서 사용하는 견고하고 신뢰성 높은Connector입니다. 외부로부터의 부착물을 단자로부터 제거할 수 있는 구조로 검사중 안정된 전기적 접속을 보장합니다. |
RF Switch connector options
| 기판실장 안테나 | 외장안테나 |
 |
 |
 |
 |
MHF®-SW23 (RF switch) |
MHF®-SW23 PLUG & MHF®-SW23 |
더욱 자세한 사항은 동영상 참조: https://www.i-pex.com/ko-kr/library/video/mhf-sw23-plug
RF제품 검색 카탈로그 다운로드 Back to top
액세서리
I-PEX는 용도에 따른 다양한 액세서리를 제공하며, 설계부터 양산까지 고객의 공정을 지원합니다.
VNA 테스트/시작 시용 테스트 프로브, 양산의 하이 볼륨용 테스트 프로브용 어댑터, 게다가 의도하지 않은 손상을 방지하고, 적절한 삽입을 서포트하는 조작 JIG도 갖추고 있습니다.
MHF® 플러그용 SMA 어댑터
Type |
For electrical performance check |
For voltage check |
|
Appearance
|
 |
 |
 |
Durability (cycles) |
3,000 |
10,000 |
|
MHF® I Plug |
90193-001 |
- |
90194-001 |
MHF® I LK Plug |
90193-001 |
- |
90194-001 |
MHF® 4 Plug |
- |
90449-001 |
90449-003-01 |
MHF® 4L Plug |
- |
90449-001 |
90449-003-01 |
MHF® 4L LK Plug |
- |
90449-001 |
90449-003-01 |
MHF® 5 Plug |
90543-0001 |
- |
90586-0001 |
MHF® 5L Plug |
90543-0001 |
- |
90586-0001 |
MHF® 7S Plug |
91255-0001 |
- |
91245-0001 |
RF제품 검색 카탈로그 다운로드 Back to top
MHF® 리셉터클용 SMA 어댑터
Type |
For electrical performance check |
High cycle series |
||||
Normal |
Narrow pitch |
Detachable |
||||
Probe |
Adaptor cable
|
Probe |
Adaptor base
|
Probe |
||
Appearance
|
 |
 |
 |
 |
 |
 |
Durability (cycles) |
500 |
10,000 |
100 |
10,000 |
200,000 |
10,000 |
MHF® I Receptacle |
90193-002 |
90539-001 |
90577-0100
|
90575-0001 |
90684-0001 |
90416-001 |
MHF® 4 Receptacle |
90449-002 |
90698-0001 |
90577-0100
|
90576-0001 |
90684-0001 |
90683-0001 |
MHF® 4L Receptacle |
90449-002 |
90698-0001 |
90577-0100
|
90576-0001 |
90684-0001 |
90683-0001 |
MHF® 5 Receptacle |
90543-0002 |
90793-0001 |
90577-0100
|
90847-0001 |
90684-0001 |
90690-0001 |
MHF® 7S Receptacle |
91256-0001 |
- |
91197-0300 |
91145-0001 |
- |
- |
RF제품 검색 카탈로그 다운로드 Back to top
MHF® 악세사리: 수공구
Type |
Insertion/Extraction
|
Extraction tool |
Insertion tool |
Insertion/Extraction tweezer |
Unlocking, Extraction tweezer |
Locking/Unlocking, Extraction tweezer |
Locking/Unlocking, Insertion/Extraction tweezer |
Unlocking Tool |
|
Appearance
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
MHF® I Plug |
90224-001
|
90192-001 |
- |
- |
- |
- |
- |
- |
- |
MHF® I LK Plug |
- |
- |
- |
- |
91026-0001 |
91492-0001 |
- |
- |
- |
MHF® 4 Plug |
90435-001 |
- |
- |
90482-001 |
- |
- |
- |
- |
- |
MHF® 4L Plug |
90609-0001(**)
|
- |
- |
90616-0008
|
- |
- |
- |
- |
- |
MHF® 4L LK Plug |
- |
- |
- |
- |
- |
- |
91166-0001 |
91493-0001 |
- |
MHF® 5 Plug |
90612-0001 |
- |
90624-0001 |
- |
- |
- |
- |
- |
- |
MHF® 7S Plug |
91186-0001 |
- |
- |
- |
- |
- |
- |
- |
- |
MHF®-TI Plug |
- |
- |
- |
- |
- |
- |
- |
- |
91097-0001 |
Note
(*): 90885-0001 은 20767-001R용
(**): 90609-0001 은 20572-001R-08 과 20565-001R-13용
(***): 90873-0001 은 20632-001R-37용
RF제품 검색 카탈로그 다운로드 Back to top
MHF® 악세사리: RF Switch
MHF® 스위치용 SMA 어댑터
Type |
Cable probe |
High cycle series |
|
Friction lock |
Normal probe |
Floating probe |
|
Appearance
|
 |
 |
 |
Durability (cycles) |
1,000 |
10,000 |
200,000 |
MHF®-SW23 |
90582-0300
|
90604-0001 |
90605-0001 |
I-PEX는 선진 커넥터 메이커로서 사회변화와 동반되는 새로운 니즈에 부응하는 커넥터를 개발할 수 있는 기술력과 품질을 갖추고 있습니다. I-PEX의 강점인 높은 기술력, 빼어난 생산능력을 바탕으로 향후 수요증대가 기대되는 고주파대역 대응 제품을 지속제공해 나갈 것이며, 5G를 비롯한 새로운 통신규격에 최적화된 RF Connector 솔루션을 계속해서 제안해 드릴 것입니다.
I-PEX는 고객의 시선에서 시대의 선두주자로서 RF Connector개발에 정진하겠습니다.필요로 하시는 것들과 질문사항에 관해서는 여기로부터 문의를 부탁 드리겠습니다.
