MHF®-SW23 PLUG

RF스위치 커넥터 MHF®-SW23과 결합가능

    기판 실장 안테나/외부 장착 안테나 원활한 선택이 가능

    MHF®-SW23 RF Switch Connector와  결합하기 위한 저렴한 가격 옵션.
    *MHF-SW23

    다양한 케이블 하네스로 제공 가능

*기판 실장 Antenna/외부 Antenna의 유연한 선택을 가능하게한 Solution 동영성은여기를 확인 부탁드립니다.
Mated Height:
3.7 max. mm
Frequency range:
Up to 9 GHz
Operating Temperature:
-40 to 85℃ (233 to 358 K)
Micro-Coaxial Cable:
AWG 32 O.D. 1.13 mm

다운로드

*SI 테스트 보드 데이터는 2D 도면 아래에 있습니다.

기판 실장 안테나/외부 장착 안테나 원활한 선택이 가능


MHF®-SW23 RF Switch Connector와  결합하기 위한 저렴한 가격 옵션.
*MHF-SW23


다양한 케이블 하네스로 제공 가능


Product Type
Coaxial RF Connector
Mated Height
3.7 max. mm
SMT Size
2.3 x 2.3 mm
Frequency range Up to 9 GHz
Operating Temperature
-40 to 85℃ (233 to 358 K)
Micro-Coaxial Cable
AWG 32 O.D. 1.13 mm
Shielded FPC / FFC
No
V.S.W.R (Plug)
0.3 to 3 GHz: 1.4 max.3 to 6 GHz: 1.6 max.6 to 9 GHz: 2.0 max.
Applicable Standards (Reference Only)
5G sub6Wi-FiLTE / LTE-AdvancedLPWABluetoothGPS
Full EMI Shielding (ZenShield®)
No
Mechanical lock
No
VSWR (Harness only) 0.3 ~ 3 GHz : 1.4 max.
3 ~ 6 GHz : 1.6 max.
6 ~ 9 GHz : 2.0 max.

추천품번

찾으시는 품번 사양이 리스트에 없는 경우 문의폼을 통해 연락 주십시오.



MHF-SW23 PLUG RECOMMENDED PART NUMBERS

Part Number Description Part Number Weight (mg) Note
MHF-SW23 harness OD=1.13mm Offered as harness only - *see note below
MHF-SW23 RF inspection switch connector 20549-001E 13.388 　

*The MHF-SW23 PLUG is offered as our MHF-SW23 PLUG harness assembly only.
  Please specify harness assembly specification (single-end or double-ended, cable size, length, color).



MHF-SW23 PLUG SAMPLE HARNESS FOR EVALUATION PART NUMBERS

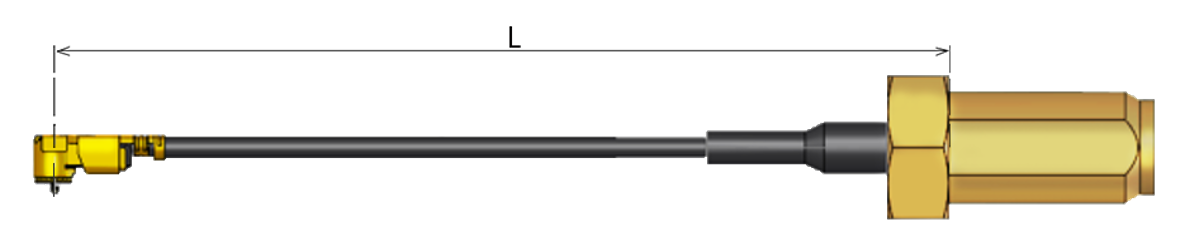

MHF-SW23-SMA JACK OD1.13MM 100MM

Part Number Description Part Number Weight (mg) Note
MHF-SW23-SMA Jack harness OD=1.13mm L=100mm 8-25-0540 - 　
MHF-SW23-SMA Jack harness OD=1.13mm L=150mm 8-25-0541 - 　
MHF-SW23-SMA Jack harness OD=1.13mm L=200mm 8-25-0542 - 　
다른 형번



SI Test Board with 2.92mm Adapter

 Part Number Description Part Number Weight (mg) Image
SI Test Board for MHF-SW23 91607-001B-001 15677

MHF-SW23_SI_TB-1034_Test_Board_(C)

Main Board

MHF-SW23_SI_TB-1034_THRU_Board_(C)
Thru Board
