NOVASTACK® 35-HDN

Full Shield, 소형 디자인, RF 신호 전송에서도우수한 전송 특성, Corson재의 Contact로전원 공급 가능, 0.35mm Pitch, 결합 높이 0.7mm
  • 고주파 전송에 대응. 고속 디지털 신호는 물론RF 신호 전송에도 최적함

  • 풀 쉴드 디자인 설계(ZenShield®)를 통한 우수한 EMC 대책

  • 소형, 저배열 설계로 공간 제약이 있는 장비에 사용하기에 적합

단자Pitch:
0.350
Height:
0.75 Max (0.70 Nom.) ,
유효핀수:
10 20 30
주파수대역:
Up to 15 GHz

다운로드


  • 카탈로그

  • 2D Drawing (제품도면)

  • 제품 규격

  • 3D Drawing (IGES)

  • 3D Drawing (STEP)

  • Symbols & Footprints

  • 테스트 레포트

  • SI 테스트 보드

  • 설명서

  • 포장 규격

  • 고주파 전송에 대응. 고속 디지털 신호는 물론RF 신호 전송에도 최적함

    NOVASTACK_35-HDN_FAB1_1 NOVASTACK_35-HDN_FAB1_3

    ◆Pin assignment

    NOVASTACK_35-HDN_FAB1_2

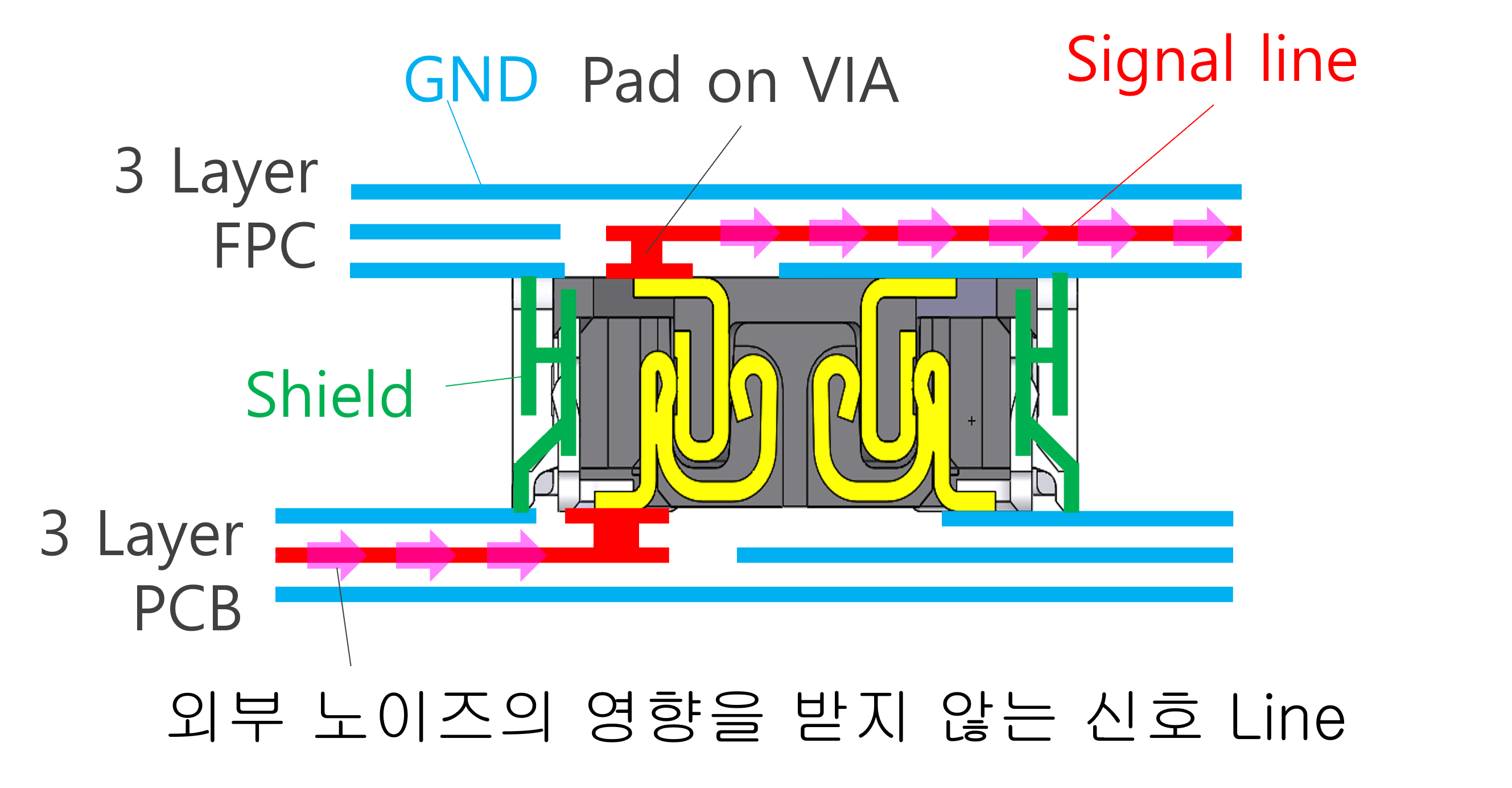

    풀 쉴드 디자인 설계(ZenShield®)를 통한 우수한 EMC 대책

    フルシールドデザイン設計(ZenShield®)による優れたEMC対策



    E-Field comparison of adjacent signal lines with or without shields



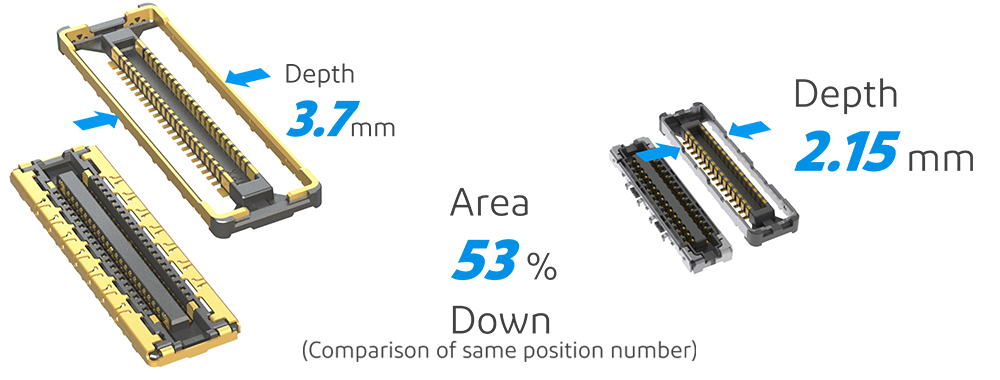

    소형, 저배열 설계로 공간 제약이 있는 장비에 사용하기에 적합

    NOVASTACK 35®-HDP NOVASTACK 35®-HDN
    Compact and low-profile, optimized for use in space-constrained applications.





    Contact pitch
    0.35 mm
    Height
    0.75 Max (0.70 Nom.) ,
    Pin count
    10 20 30
    Depth
    2.15 mm
    Width Formula
    10pin: 4.15 mm / 30pin: 7.90 mm
    Contact type
    signal pins only
    Current rating
    1.0A / Signal pin
    Applicable Standards (Reference Only)
    USB4 (20 Gbps/lane) USB 3.1 Gen 2 (10 Gbps) USB 3.1 Gen 1 (5 Gbps)
    Full shielding (ZenShield®)
    Yes
    Other Features
    Fully shielded

    추천품번

    찾으시는 품번 사양이 리스트에 없는 경우 문의폼을 통해 연락 주십시오.



    NOVASTACK 35-HDN RECOMMENDED PART NUMBERS

    Part Number Description Pin count Part Number
    PLUG 10 20864-010E-01
    20 20864-020E-01
    30 20864-030E-01
    RECEPTACLE 10 20865-010E-03
    20 20865-020E-03
    30 20865-030E-03
    다른 형번
    이 리스트에는 샘플 준비가 안되는 형번과 판매종료된 형번이 포함되어 있을 수 있습니다.
    신규로 채용을 검토하시는 고객께서는 아무쪼록 상기의 추천 형번을 검토해 주시기 바랍니다.



    OTHER NOVASTACK 35-HDN PART NUMBERS

    Part Number Description Pin count Part Number
    RECEPTACLE 10 20865-010E-01
    30 20865-030E-01
    SI Test Board with 2.92mm Adapter Part Number
    SI Test Board for NOVASTACK 35-HDN 30P 91601-030B-001
