새로운 기술로 새로운 솔루션을 제공합니다

2019년, 세계 각국에서 5G의 상용화가 시작되었습니다. 5G Chipset maker나 통신 장비 maker를 비롯해 통신에 관련된 모든 업체의 수많은 노력이 이러한 통신의 대변혁을 이끌어 냈습니다. 5G는 연구 초기단계부터 상용화에 이르기까지 수 년이 걸렸으며, 또한 새로운 기술 제공에 성공하고 세상을 변화시키기까지의 여정에는 많은 교훈적인 실패가 있었습니다.

Connector는 전자기기에 탑재되는 부품군에서 간과하기 쉬운 부품입니다. 확실히 LTE나 Wi-Fi Module처럼 기능을 실행하는 부품은 아니지만, Connector는 매우 중요한 구성요소이며 Connector에 의해 신호의 변화와 왜곡을 최소화하여 전송할 수 있습니다.

Morse부호와 전신 시대에서부터 우리의 생활에 이동통신과 Wi-Fi가 보급되기까지, Connector는 통신기기에서 주요 역할을 담당해 왔습니다. 최근 몇 년간 Connector는 소형화를 화두로 진화를 거듭해왔으며, 전자기기의 설계에 있어 빈번하게 발생하는 문제를 해결하는 데 도움을 주고 있습니다.



I-PEX의 MHF®는, Series를 거듭하면서 실장 Pattern (Footprint)이나 결합 높이의 소형화를 진행시켜 왔습니다. 동시에 VSWR이나 삽입손실(IL)로 나타나는 전송 특성도 향상되고 있습니다. 그러나, 그동안의 기술Trend를 지속하는 것만으로는 5G 실현은 불가능합니다. 5G용 Connector의 개발을 하면서, I-PEX의 Connector는 더욱 진화했습니다.

5G의 등장에 의해, Mobile통신에서 사용되는 주파수에 큰 변화가 있었습니다. 그동안 사용해왔던 Sub-6GHz 주파수 대역외에  mmWave에서도 대응이 필요한 5G용 Connector는, 뛰어난 전송 특성 뿐만 아니라 훌륭한 차폐 성능이 불가피합니다. 탁월한 Shieid설계로 EMC성능을 향상시켜 EMI감소에 성공했습니다.

I-PEX는, 5G에서 사용되는 mmWave 및 Sub-6GHz 주파수에 대응하는 RF Connector와 Board to Board Connector 등으로 Smartphone, Note PC, Mobile Router, AR/VR기기, CPE 등 폭넓은 5G제품을 지원합니다.

검색:I-PEX 5G 커넥터



NOVASTACK®35-HDN 커넥터

NOVASTACK 35-HDN

NOVASTACK 35-HDN은 실장공간이 부족한 Smartphone이나 Mobile Router에 적합합니다. 0.35mm Pitch, 결합높이 0.7mm의 소형 제품으로서, 기판 내의 한정된 실장공간을 유효하게 사용할 수 있습니다. 특허를 취득한 360도 Full Shielding Design은 기존 Board to Board Connector와 비교하여 EMI를 크게 줄일 수 있습니다. 15GHz 대응인 NOVASTACK 35-HDN은 mmWave를 Down Convert해서 사용하는 5G 제품 개발 시 발생하는 모든 과제를 해결합니다.  NOVASTACK 35-HDN 제품 소개 동영상은 여기를 Click

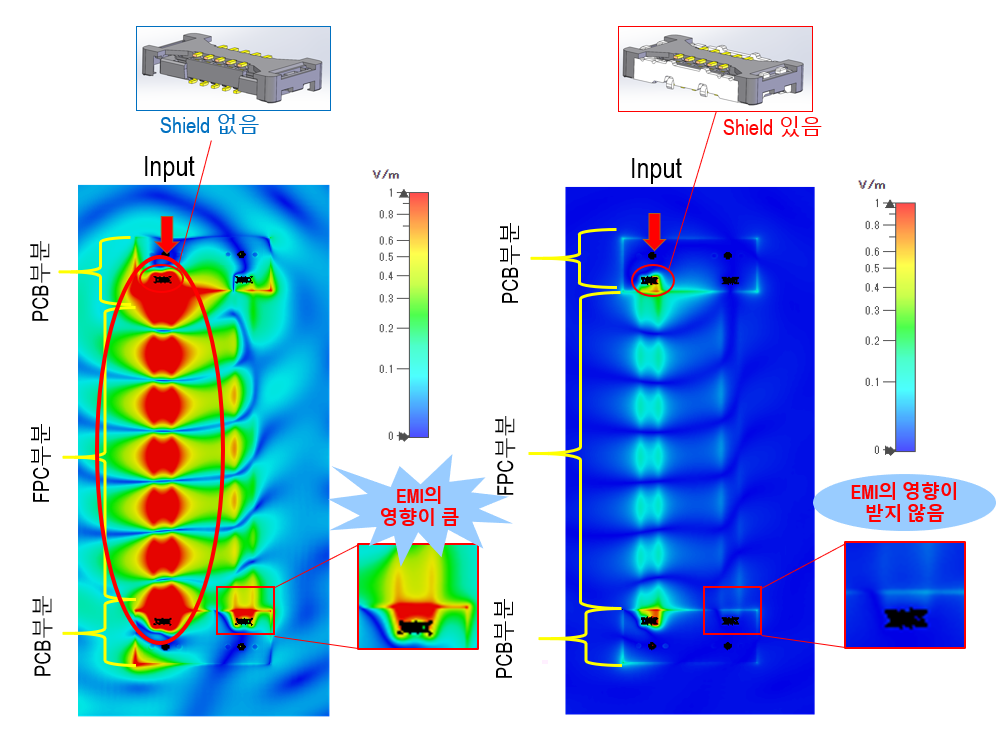

HDN ShieldingHDN S-para sim



MHF®7S 커넥터

MHF 7S

우수한 EMC 성능을 갖춘 MHF7S는 초소형 RF 동축 Connector에 새로운 가치를 부여합니다. 혁신적인 Shield Design으로 EMI 발생을 차단하여, 최근 전자기기 내에서 전송되는 RF신호가 더욱 밀집되면서 발생하는 Noise의 간섭 문제를 해결합니다. MHF7S는 EMI 차폐에 우수한 성능에 추가하여, 결합높이 1.4 mm, Receptacle Size 2.0mm x 2.0mm의 소형 제품으로 15GHz까지 대응을 합니다. (VSWR 1.5 @ 15GHz) 이 우수한 Shield 성능을 가진 Connector는, Small Cell이나 Note PC, CPE 등 내부 전송으로 15GHz 이하의 주파수를 사용하는 mmWave 대응 기기에 매우 이상적인 Connector입니다.

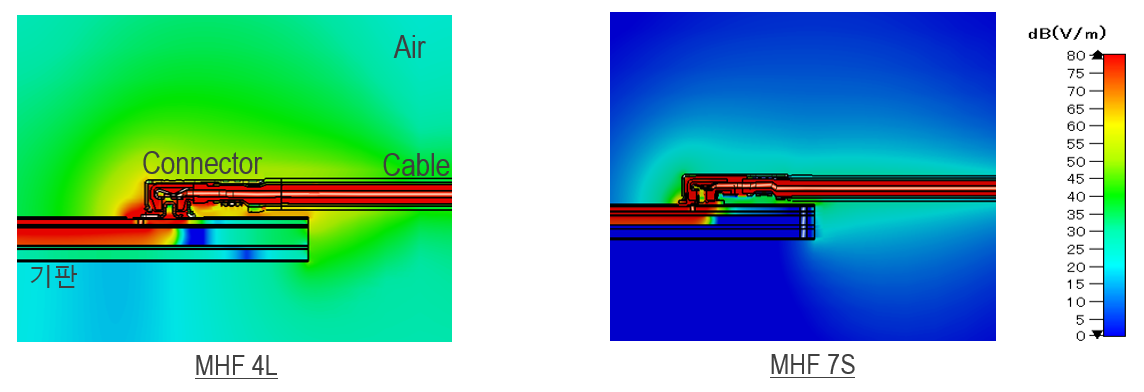

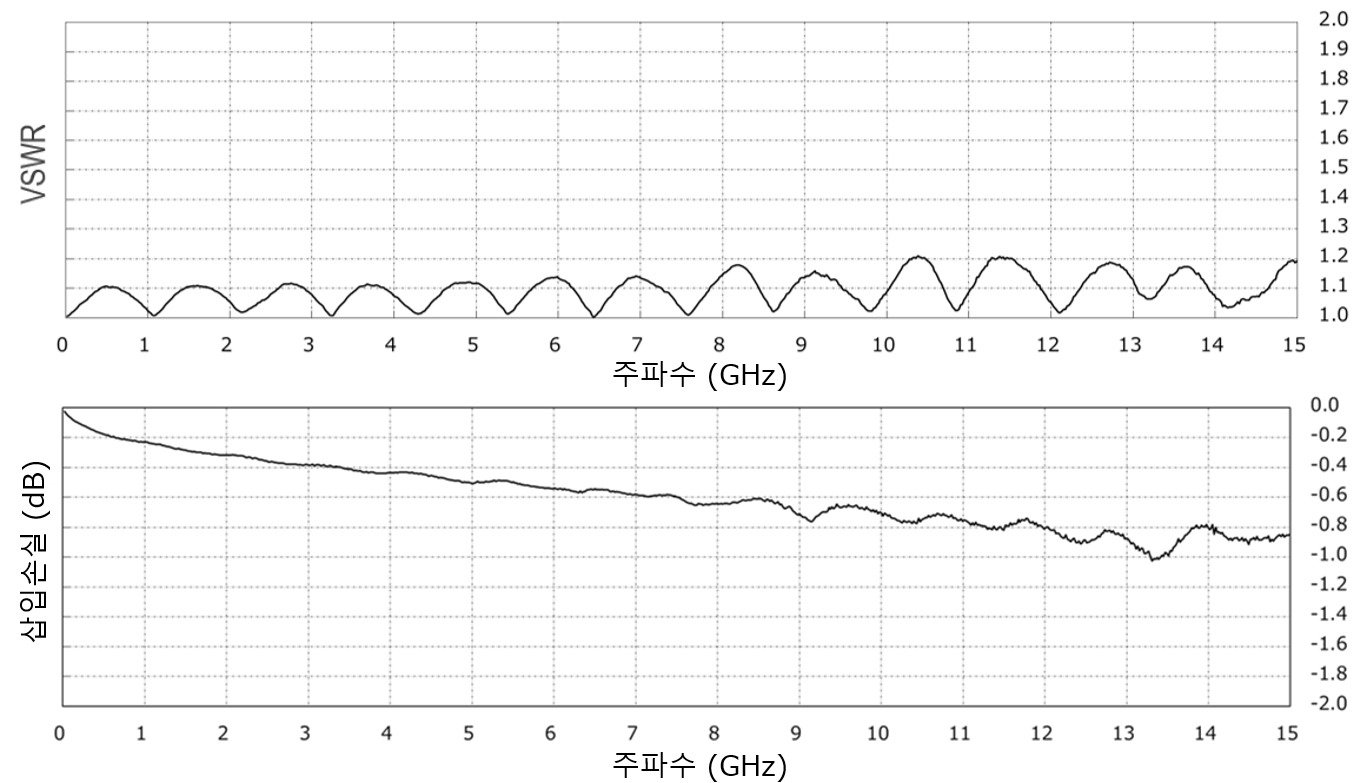

MHF 4L vs MHF 7SMHF 7S Parameter



MHF®7 커넥터

MHF 7 200x200MHF7은 지금까지 어떤 초소형 RF동축 Connector도 도달 못 했던 주파수를 Support합니다. MHF7은 Receptacle Size 2.1 x 2.0 mm, 결합높이1.40mm라는 소형 Connector이면서도 45GHz, 최대1.68VSWR이라는 탁월한 전송 성능을 실현한 결과, mmWave를 그대로 전송 가능하게 되었습니다. MHF7은 독자적인 기술을 채용하여 특성Impedance의 편차를 최대한 제어하고 45GHz의 고주파를 Support하는 제품으로서, 기존 RF동축 Connector와 비교하여 공간 절약 및 저렴한 비용의 Solution을 제공합니다. MHF7은 Small Cell, Note PC, CPE 등 mmWave를 직접 전송하는 5G 제품에 가장 적합한 Connector입니다.

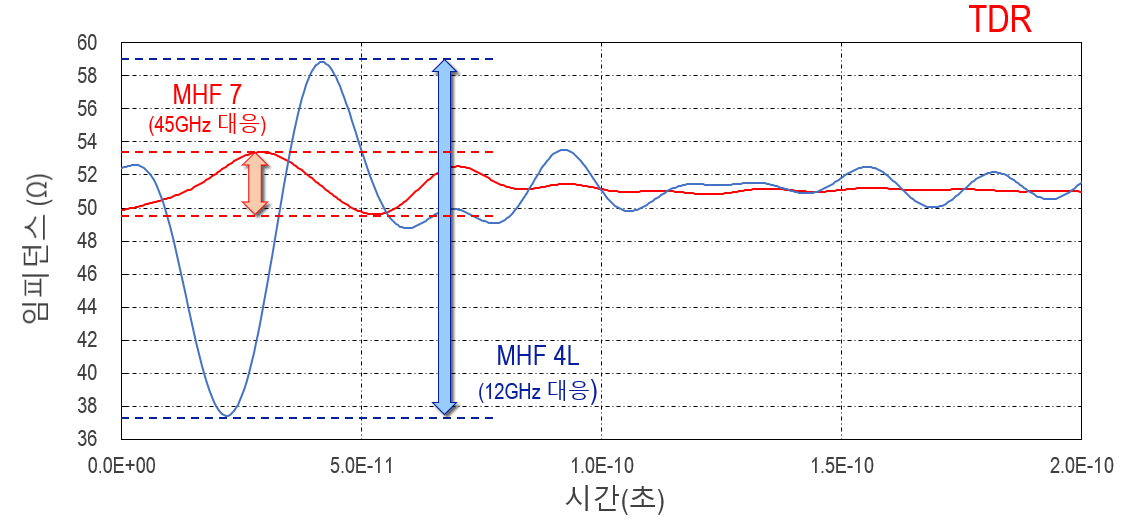

MHF 7 vs MHF 4LMHF 7 S-parameter
