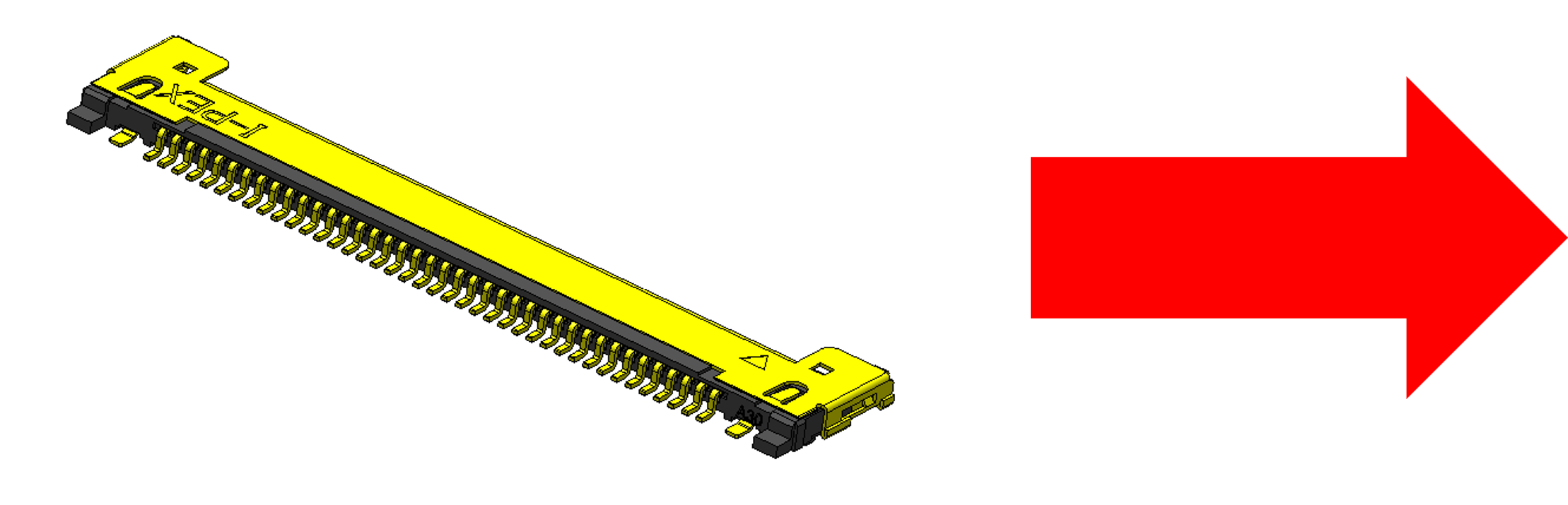

CABLINE®-CBL
고속 데이터 전송(20Gbps/Lane)에 적용, 낮은 결합 높이(높이 = 0.975mm Max), Mechanical Lock 및 Shield가 있는 Multi Ground 접점 0.4mm Pitch, 수평 결합형 Micro 동축 Connector
20Gbps/lane의 고속전송 내부 연결에 최적
기계식 Locking bar에 의한 불완전 결합 방지와 Plug 이탈 방지
EMI 쉴드 및 멀티 그라운드 접점 설계
Contact Pitch:
0.4
(mm)
결합타입:
Horizontal
Mated Height:
0.98
max.
(mm)
유효핀수:
30
40
Micro-Coaxial Cable:
AWG 40
AWG 42
AWG 44
AWG 46
Discrete Cable:
AWG 36
AWG 38
AWG 39
AWG 40
AWG 42
AWG 44
AWG 46
다운로드
-
카탈로그
-
2D Drawing (제품도면)
-
3D Models
-
STEP
-
Products
-
-
IGES
-
Products
-
-
-
제품 규격&테스트 레포트
-
PCB/FPC데이터
-
Symbols & Footprints
-
-
20Gbps/lane의 고속전송 내부 연결에 최적
|

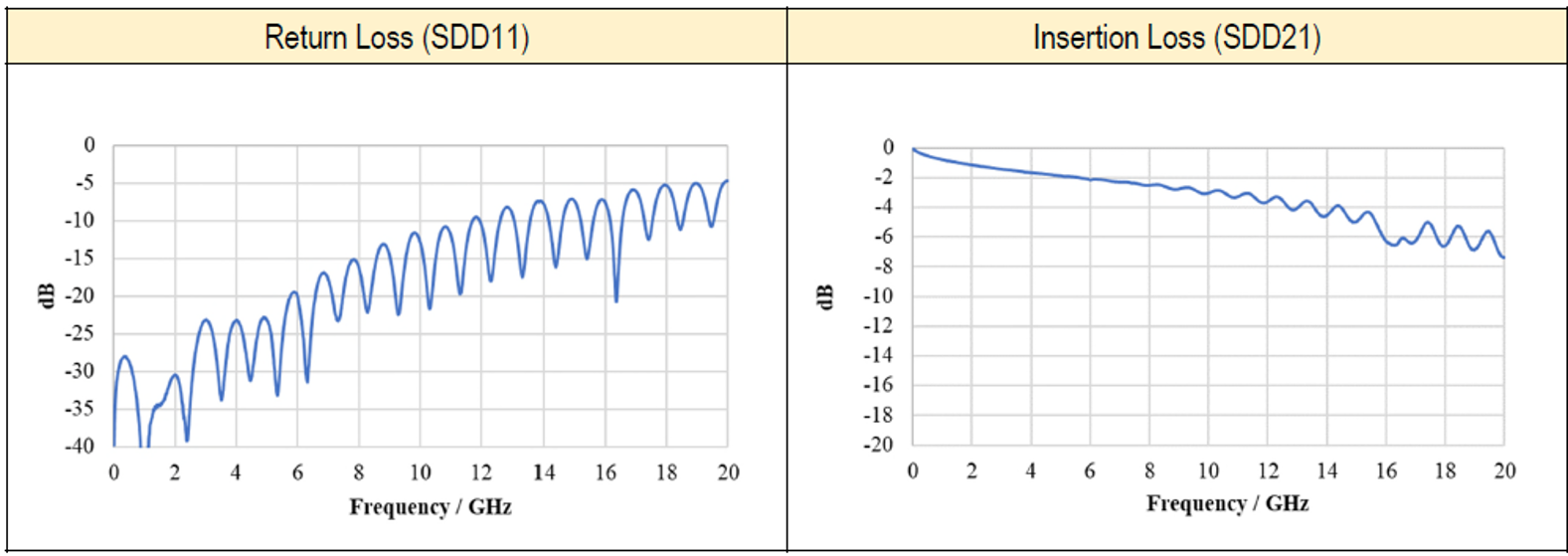

Measurement results |
 |

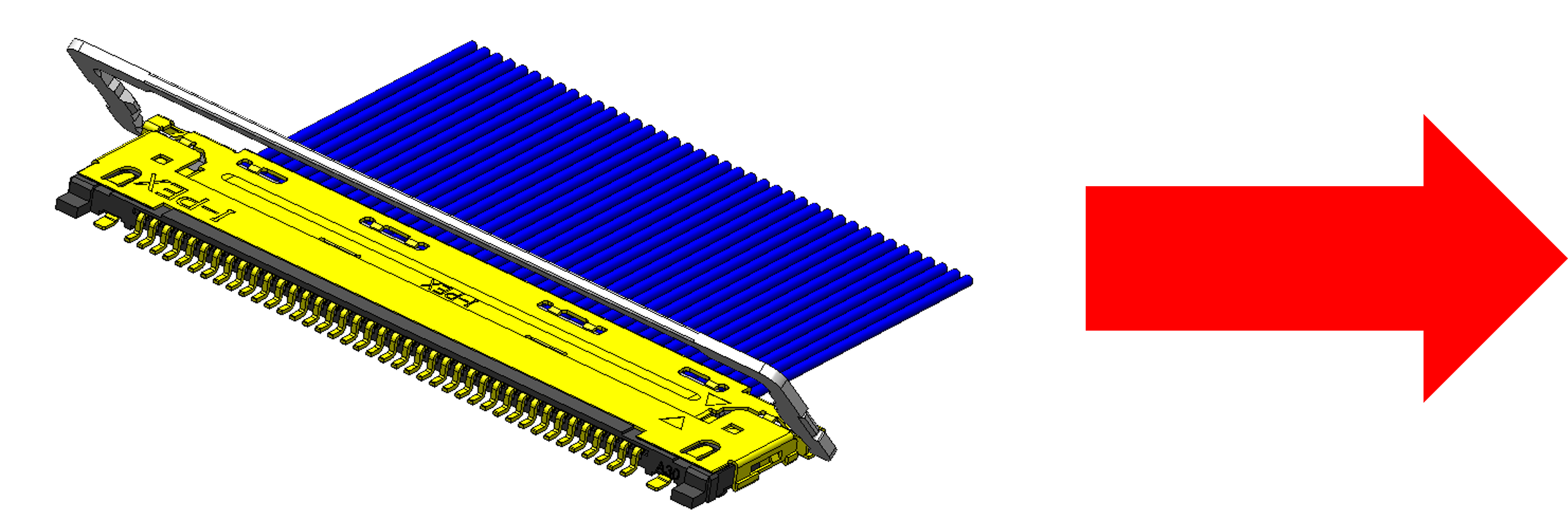

기계식 Locking bar에 의한 불완전 결합 방지와 Plug 이탈 방지
|
|
 |
|||
기계식 잠금 바는 플러그가 리셉터클에 완전히 체결된 경우에만 잠깁니다. |
|||||

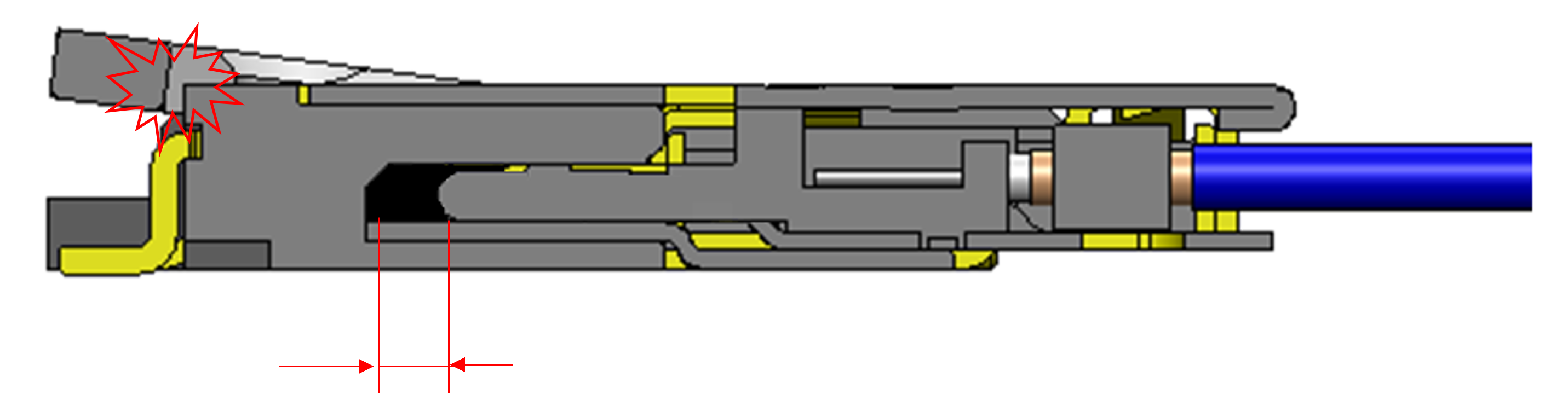

간섭
|
|
||||

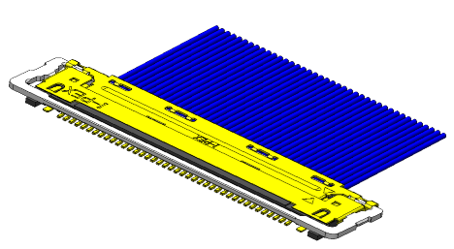

체결

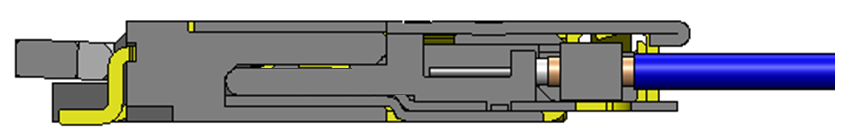

잠김
EMI 쉴드 및 멀티 그라운드 접점 설계
납땜한 접촉부
기계적 접촉부
|
|
|

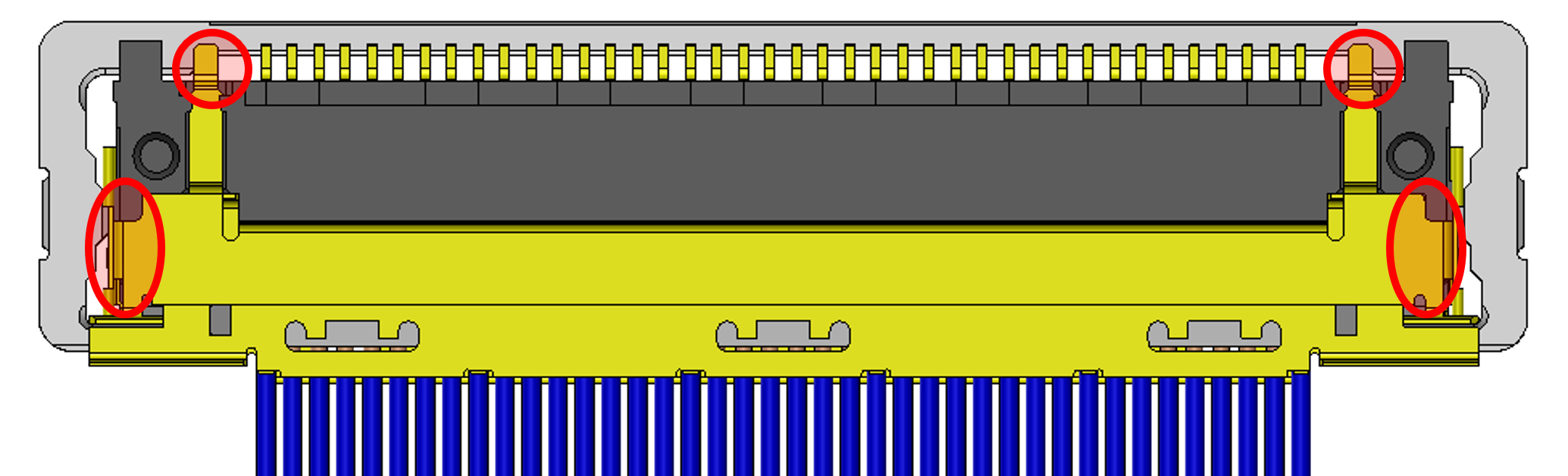

아랫면

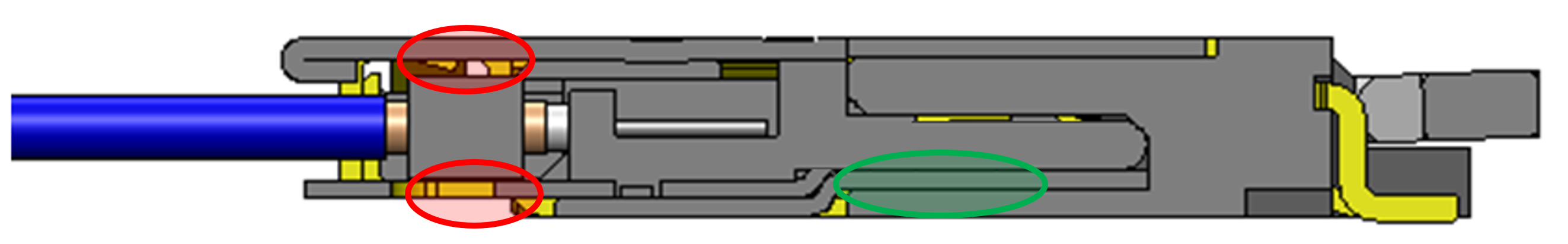

단면

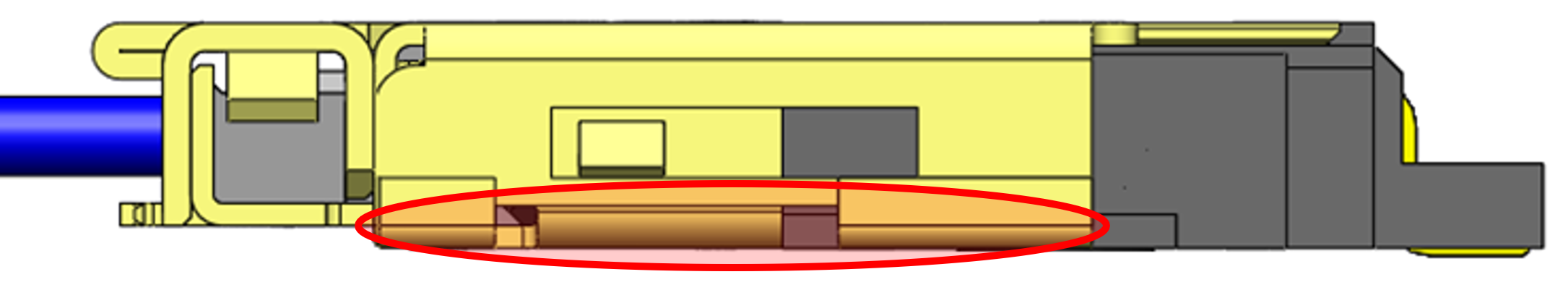

옆면| 전선 차폐 - 접지 모선 |
 |
접지 모선 - 플러그 쉘 |
|
플러그 쉘 - 커버 쉘 |
|
커버 쉘 - 리셉터클 쉘 및 PCB |
| Transmission Speed (Reference Only) | 5 Gbps/Lane NRZ |
| Contact Pitch |
0.4
(mm)
|
| 결합타입 |
Horizontal
|
| Mated Height |
0.98
max.
(mm)
|
| Available Pin Counts |
30
40
|
| Depth |
5.45 (mm)
|
| Width Formula |
6.44 + (0.4 x pin count)(mm)
|
| Micro-Coaxial Cable |
AWG 40
AWG 42
AWG 44
AWG 46
|
| Discrete Cable |
AWG 36
AWG 38
AWG 39
AWG 40
AWG 42
AWG 44
AWG 46
|
| Shielded FPC / FFC |
No
|
| Current rating | |
| Applicable Standards (Reference Only) |
USB3.1 Gen1 (5 Gbps/Lane)
V-By-One HS 1.4 (4 Gbps/Lane)
eDP (2.7 Gbps/Lane)
MiPi standards
|
| Full EMI Shielding (ZenShield®) |
No
|
| Mechanical lock |
Yes
|
추천품번
찾으시는 품번 사양이 리스트에 없는 경우 문의폼을 통해 연락 주십시오.
CABLINE-CBL RECOMMENDED PART NUMBERS
| Part Number Description | Part Number | Weight (mg) |
| CABLINE-CBL plug cable assembly 40pin | 20472-040T-10R | - |
| CABLINE-CBL plug housing 30pin | 20473-030T-10 | 54.78 |
| CABLINE-CBL plug housing 40pin | 20473-040T-10 | 69.7 |
| CABLINE-CBL plug shell A 30pin | 2618-0301 | 36.9 |
| CABLINE-CBL plug shell A 40pin | 2618-0401 | 46.1 |
| CABLINE-CBL plug latch bar 30pin | 2619-0300 | 40.02 |
| CABLINE-CBL plug latch bar 40pin | 2619-0400 | 43.7 |
| CABLINE-CBL receptacle 30pin | 20474-030E-12 | 100.8 |
| CABLINE-CBL receptacle 40pin | 20474-040E-12 | 118.4 |
다른 형번
이 리스트에는 샘플 준비가 안되는 형번과 판매종료된 형번이 포함되어 있을 수 있습니다.
신규로 채용을 검토하시는 고객께서는 아무쪼록 상기의 추천 형번을 검토해 주시기 바랍니다.
CABLINE-CBL Plan to EOL PART NUMBERS
| Part Number Descriptions | EOL P/N | Alternative I-PEX P/N | Differences to alternative item |
| CABLINE-CBL plug housing 30pin | 20473-030T-10R | 20473-030T-10 | material |
| CABLINE-CBL plug housing 40pin | 20473-040T-10R | 20473-040T-10 | material |
| CABLINE-CBL receptacle 30pin | 20474-030E-11 | 20474-030E-12 | with/without boss |
| CABLINE-CBL receptacle 30pin | 20474-030E-11R | 20474-030E-12 | material, with/without boss |
| CABLINE-CBL receptacle 30pin | 20474-030E-12R | 20474-030E-12 | material |
| CABLINE-CBL receptacle 40pin | 20474-040E-11 | 20474-040E-12 | with/without boss |
| CABLINE-CBL receptacle 40pin | 20474-040E-11R | 20474-040E-12 | material, with/without boss |
| CABLINE-CBL receptacle 40pin | 20474-040E-12R | 20474-040E-12 | material |
| CABLINE-CBL plug latch bar 30pin | 2619-1300 | 2619-0300 | MOQ |
| CABLINE-CBL plug latch bar 40pin | 2619-1400 | 2619-0400 | MOQ |
CABLINE-CBL EOL PART NUMBERS
| Part Number Descriptions | EOL P/N | Alternative I-PEX P/N | Differences to alternative item |
| CABLINE-CBL plug housing 30pin | 20473-R30T-10 | 20473-030T-10 | material |
| CABLINE-CBL plug housing 40pin | 20473-R40T-10 | 20473-040T-10 | material |
| CABLINE-CBL receptacle 30pin | 20474-R30E-12 | 20474-030E-12 | material |
| CABLINE-CBL receptacle 40pin | 20474-R40E-12 | 20474-040E-12 | material |
| CABLINE-CBL plug latch bar 30pin | 2619-0301 | 2619-0300 | without insulation coat |
| CABLINE-CBL plug latch bar 40pin | 2619-0401 | 2619-0400 | without insulation coat |
