CABLINE®-CAL IIF

CABLINE-CAL IIF
저배(높이 0.9 mm max.), Full Shiel & Mechanical Lock 사양, 고속 데이터 전송(32Gbps/Lane)에 적합, 0.4mm Pitch, 수평 결합형 FPC Connector

    저배(높이 0.9 mm max.), ZenShield® Multi-point Ground를 통한 완전 차폐 Type 구조로 EMC Solution에 이상적입니다

    32Gbps/Lane Application의 고속 데이터 전송에 최적

    Mechanical Lock Bar를 통한 불완전 결합 방지와 Plug 빠짐 방지

*Connector의 취급 방법은‘삽입 방법’동영상을 참조 부탁 드립니다.
단자Pitch:
0.4 mm
Height:
0.9 Max (0.74 Nom.)
유효핀수:
50
결합타입:
Horizontal

다운로드

저배(높이 0.9 mm max.), ZenShield® Multi-point Ground를 통한 완전 차폐 Type 구조로 EMC Solution에 이상적입니다

저배(높이 0.9 mm max.),



ZenShield® fully-shielded with multi-point grounds to prevent EMI leakageZenShield® fully-shielded with multi-point grounds to prevent EMI leakage





32Gbps/Lane Application의 고속 데이터 전송에 최적

Measurement results

Connector : CABLINE®-CAL IIF 50P
FPC : Shielded FPC, Differential 90 ohm
Length : 100 mm
Pin Assignment : GSSGSSG

Return Loss and Insertion Loss

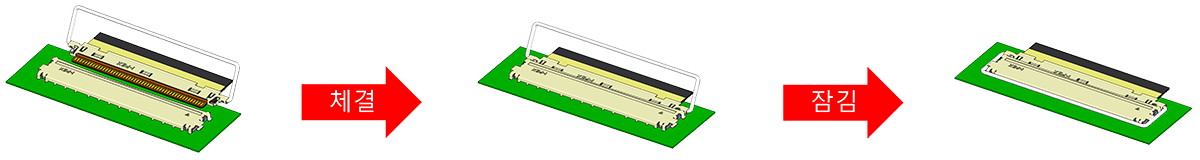

Mechanical Lock Bar를 통한 불완전 결합 방지와 Plug 빠짐 방지
Mechanical Lock Bar를 통한 불완전 결합 방지와 Plug 빠짐 방지

   간섭                                                                                              Plug가 Receptacle에 정상적으로 결합되어 있을 경우에만 잠금 가능

불완전 결합, 정상 결합

Contact pitch
0.4 mm
Height
0.9 Max (0.74 Nom.)
Depth
6.41 mm
Width Formula
5.74 + (0.4 x pin count) mm mm
Pin count
50
Current rating
0.2 A 0.26 A
Applicable Standards (Reference Only)
USB4 (20 Gbps/lane) USB 3.1 Gen 2 (10 Gbps) USB 3.1 Gen 1 (5 Gbps) eDP HBR 3 (8.1 Gbps) eDP HBR 2 (5.4 Gbps) eDP HBR 3 (8.1 Gbps) eDP (2.7 Gbps) HDMI 2.0 (6 Gbps) V-By-One HS 1.4 (4 Gbps) MiPi standards 32 Gbps/ Lane USB4 Gen4 (40 Gbps/ Lane PAM3)
Full shielding (ZenShield®)
Yes

CABLINE-CAL IIF RECOMMENDED PART NUMBERS

Part Number Description Part Number Weight (mg)
CABLINE-CAL IIF shell assembly 50pin 21088-050T-01 142
CABLINE-CAL IIF receptacle 50pin 21089-050E-01 134
