I-PEXは、RFアナログ高周波信号用途向けに、同軸ケーブルを使用し、単端50 ohm基準インピーダンス構成で測定したMHF^®シリーズコネクタのSパラメータシミュレーションデータを提供しています。

ダウンロード可能なSパラメータファイルには、対応周波数帯域全体にわたるコネクタの信号品質性能を評価するための基本特性データが含まれています。さらに、挿入損失、反射損失、VSWRなどのRF性能指標は、これらのSパラメータから算出されており、レポートに記載されています。

各MHF^®シリーズコネクタのシグナルインテグリティデータのダウンロードページでは、シングルエンド構成用のS2Pファイルを含むTouchstoneファイルも提供しています。

以下の表1および表2には、各MHF^®シリーズコネクタのシグナルインテグリティ試験レポートとTouchstoneファイルを登録・ダウンロードするためのリンクが掲載されています。製品画像または「SIデータダウンロード」をクリックすると、各製品専用のページへ移動します。表の下のスクリーンショットは、その一例としてMHF^®コネクタのコネクタの製品ページを示しています。

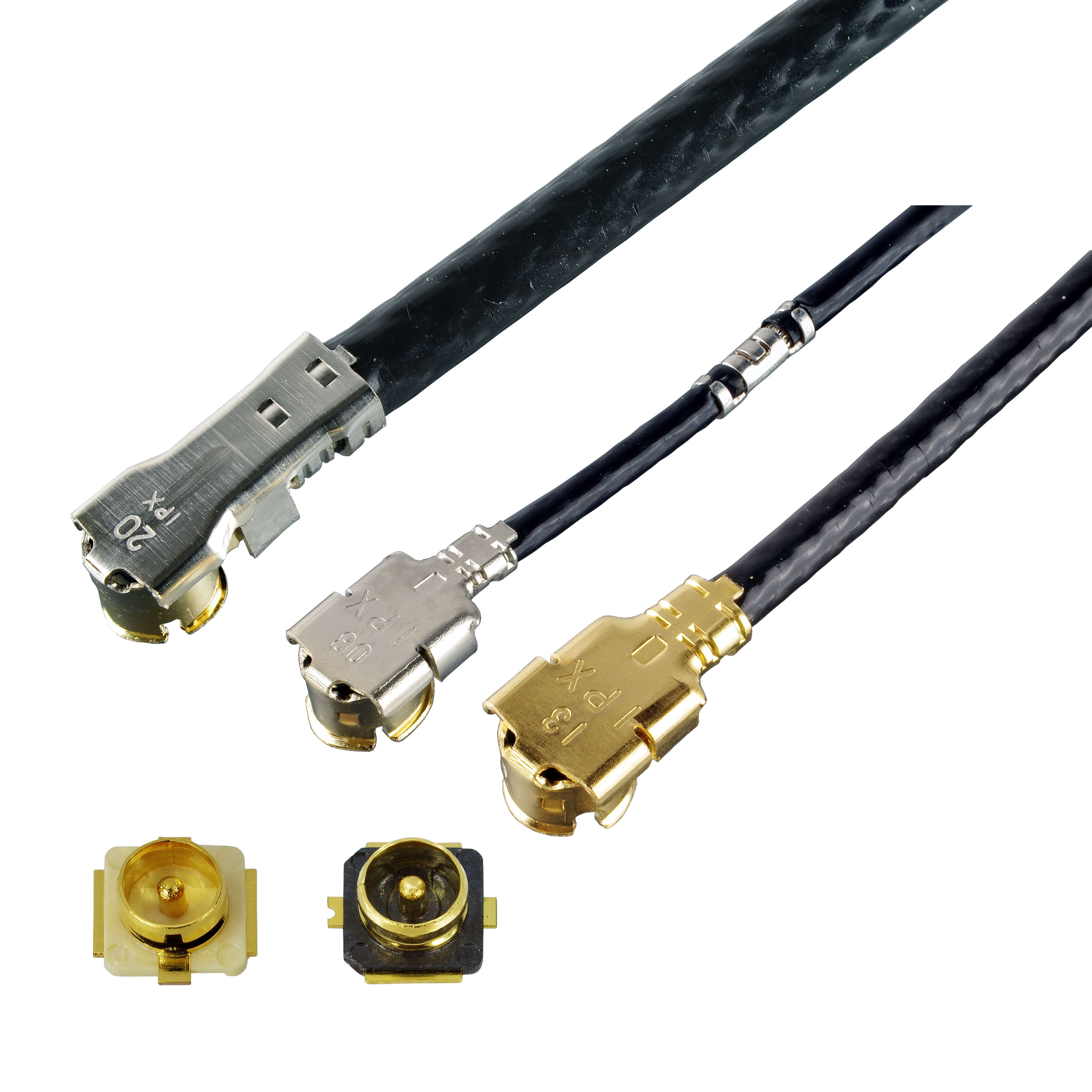

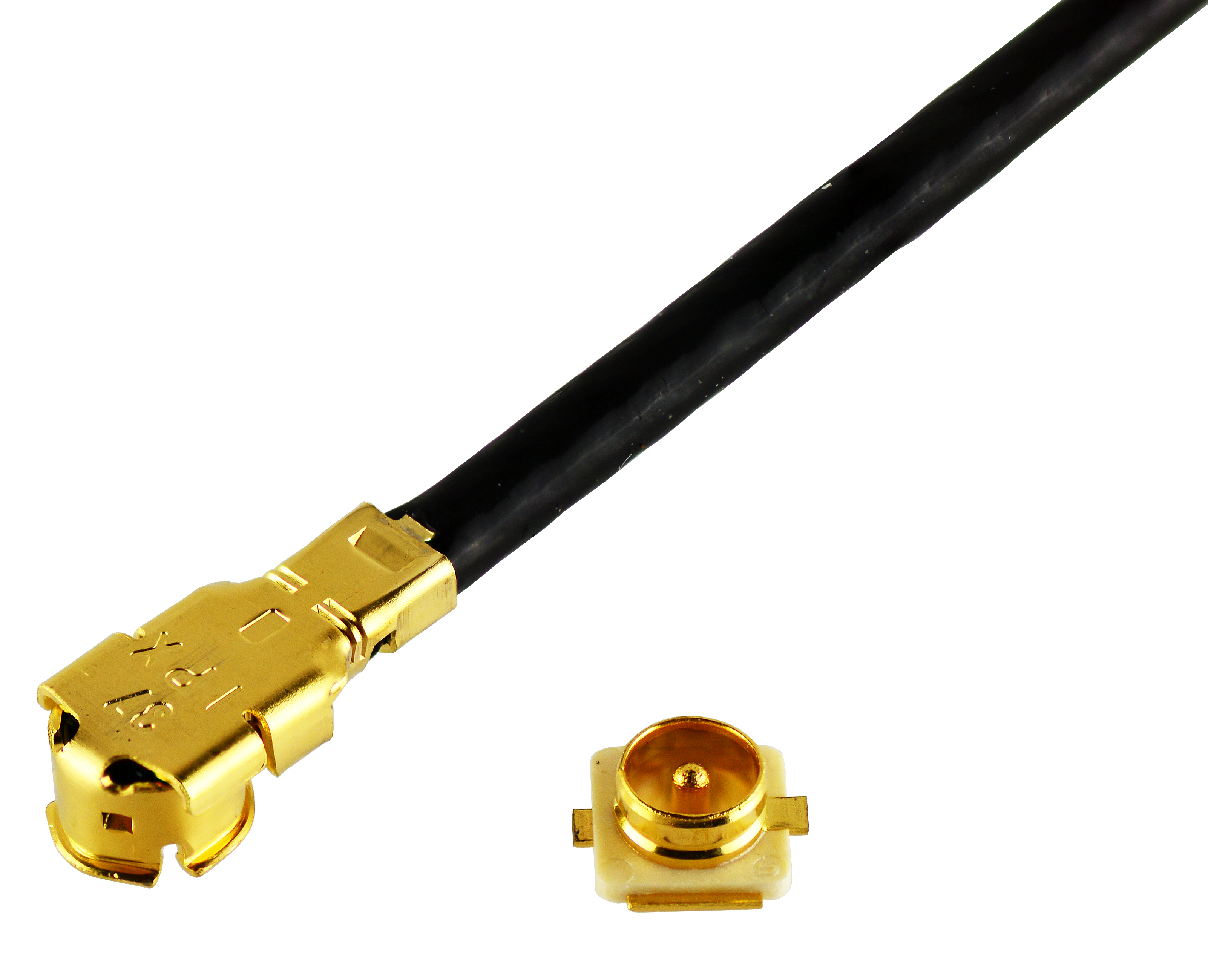

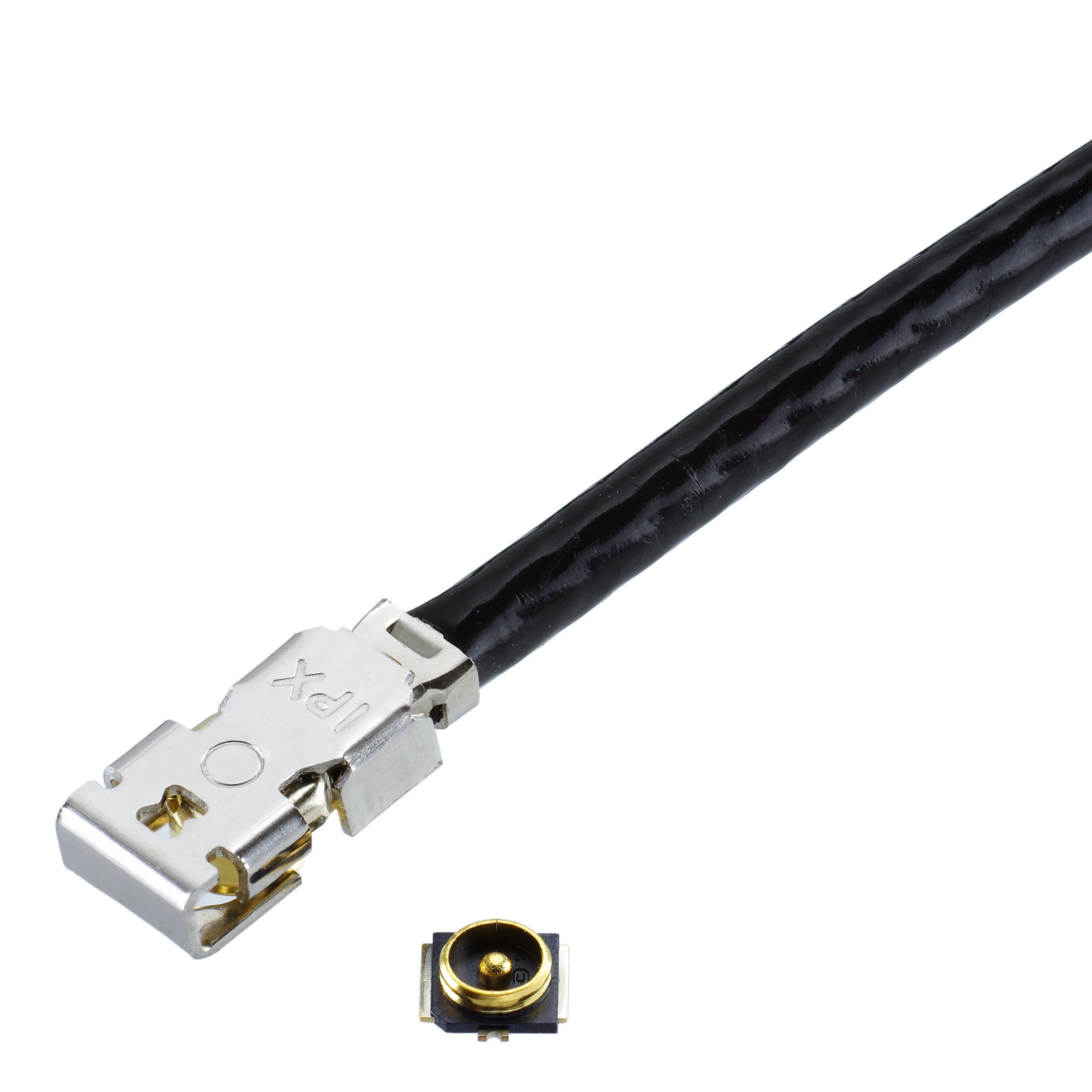

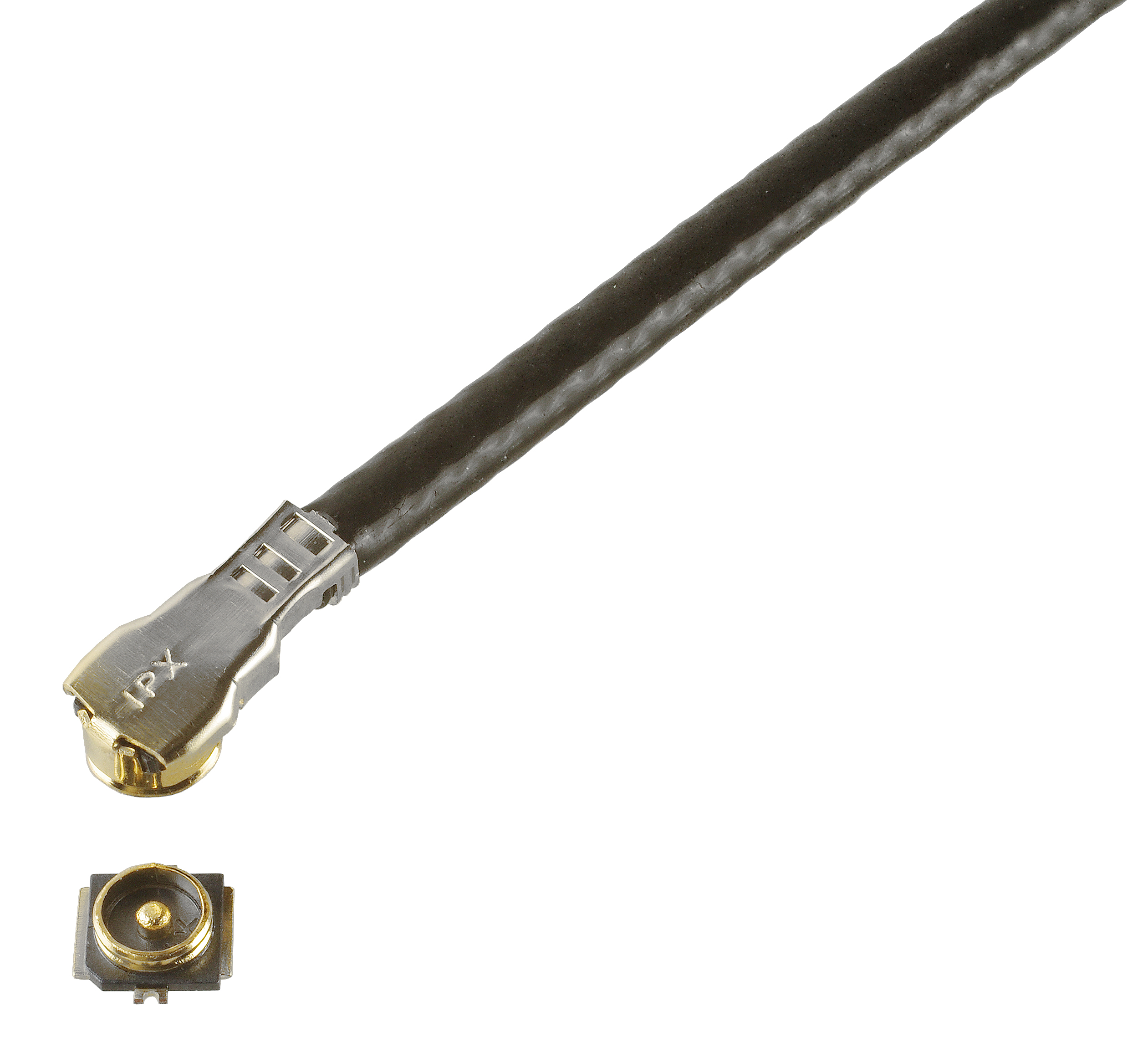

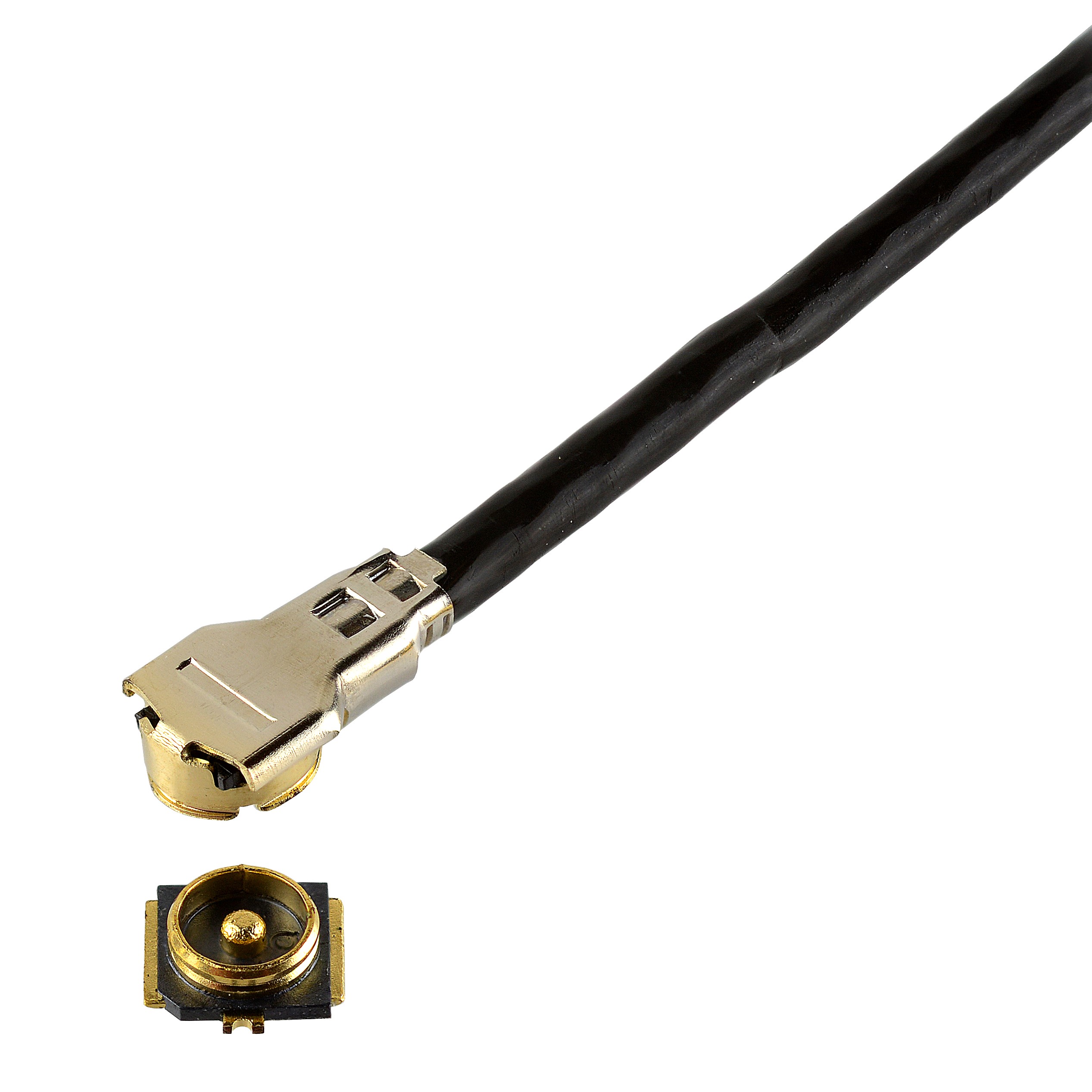

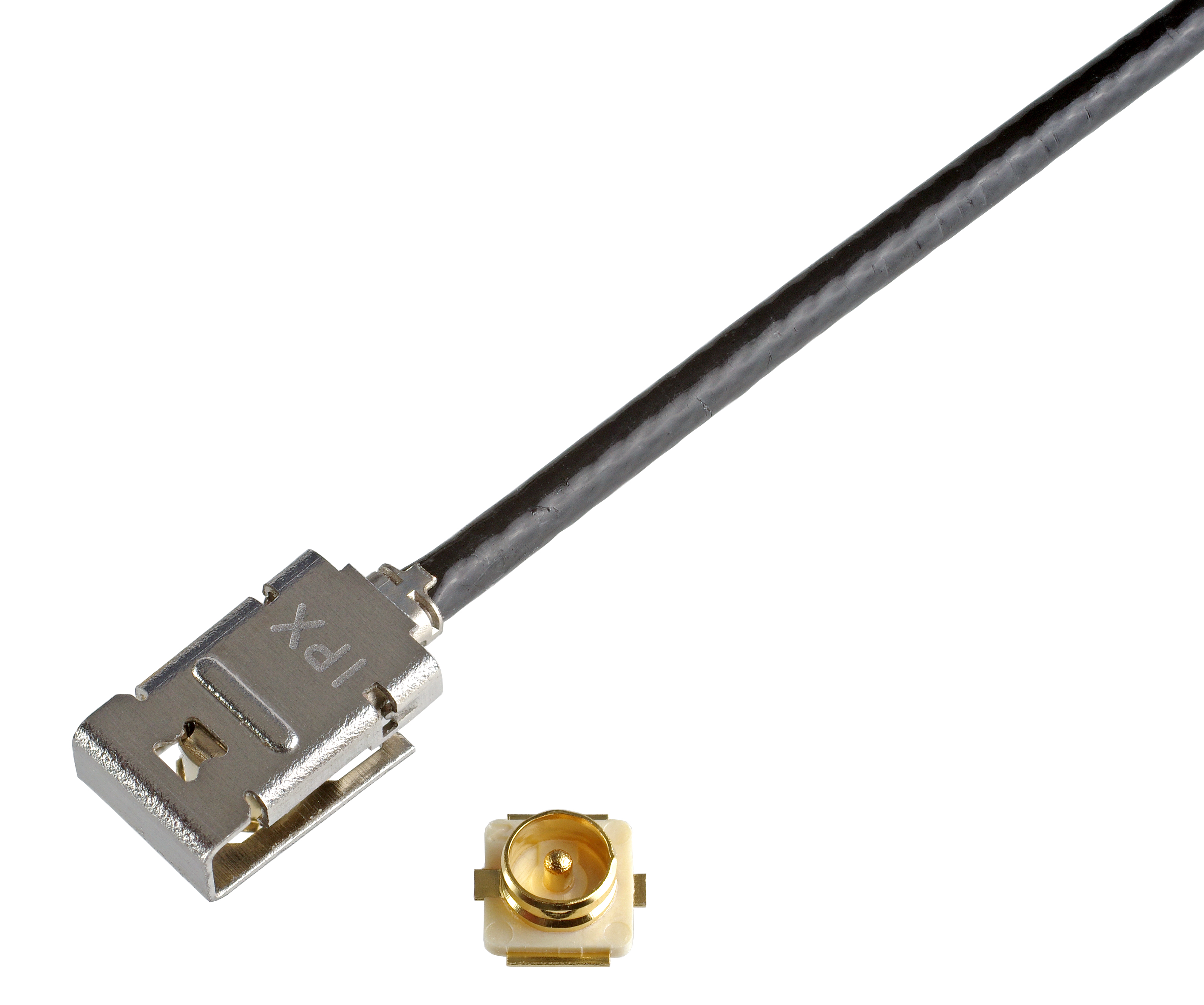

タイプ	MHF® I	MHF® I LK	MHF® I (4 pads receptacle)	MHF® 4	MHF® 4L	MHF® 4L LK
外観 （参考）
	SI Data Download	SI Data Download	SI Data Download	SI Data Download	SI Data Download	SI Data Download

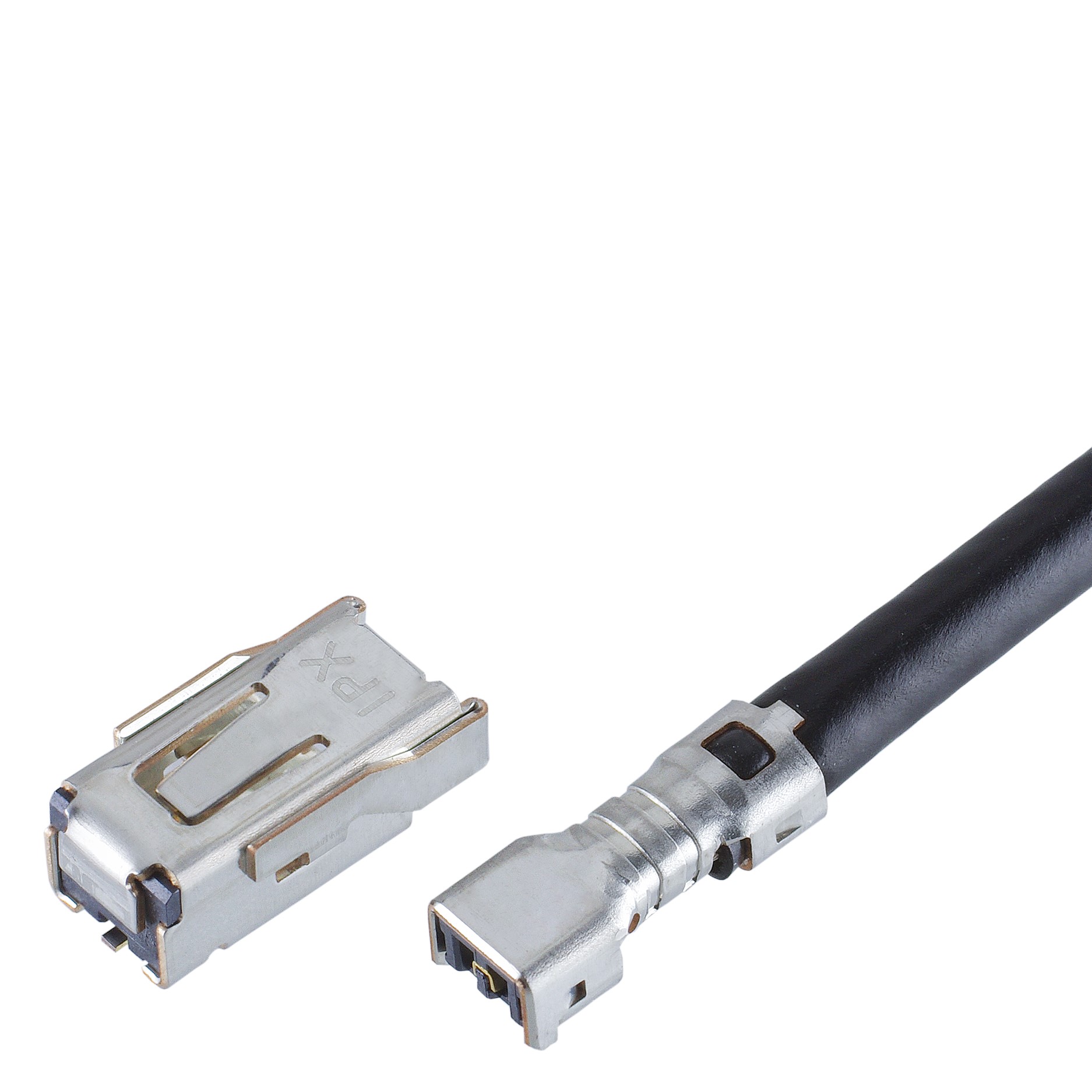

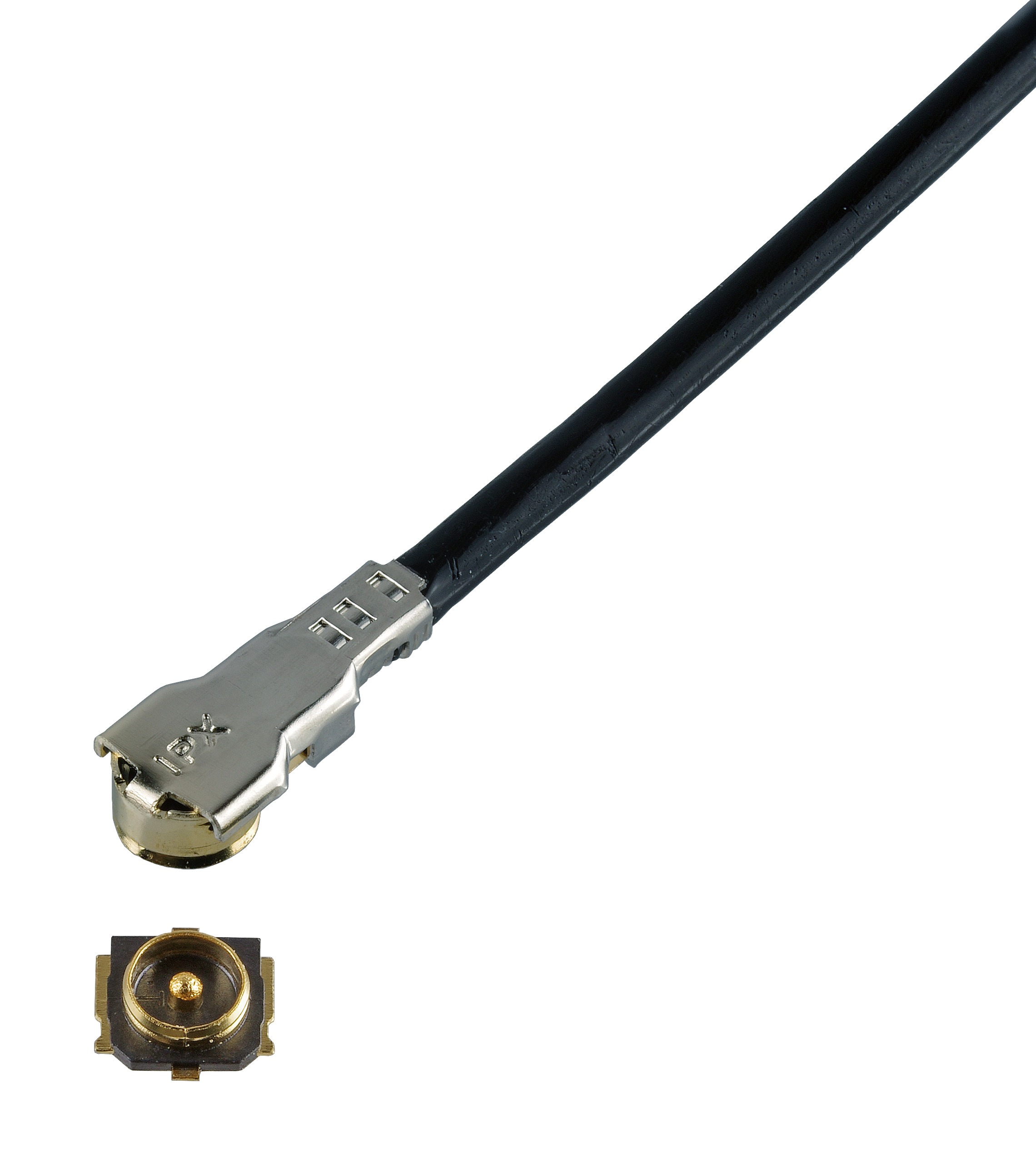

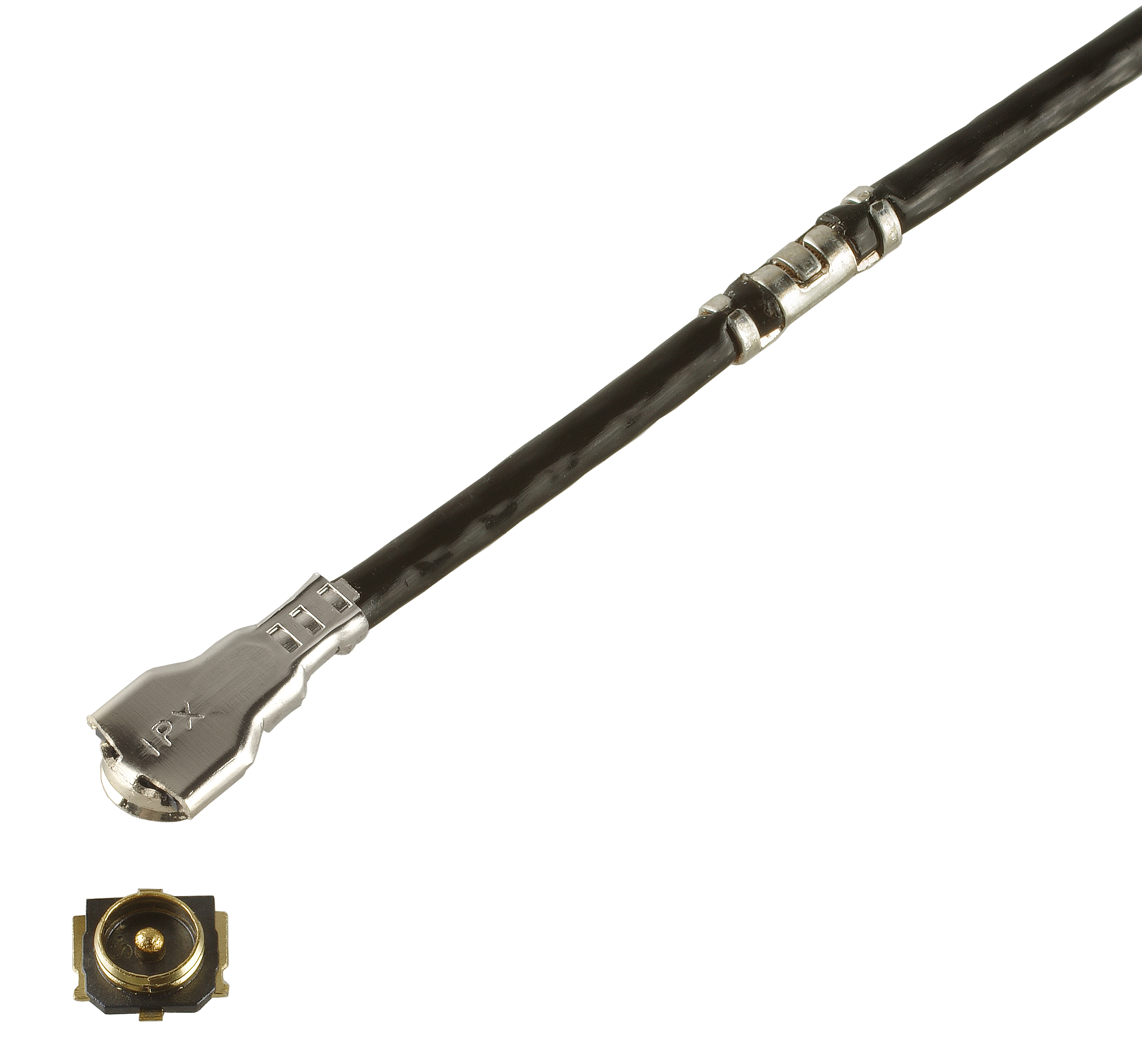

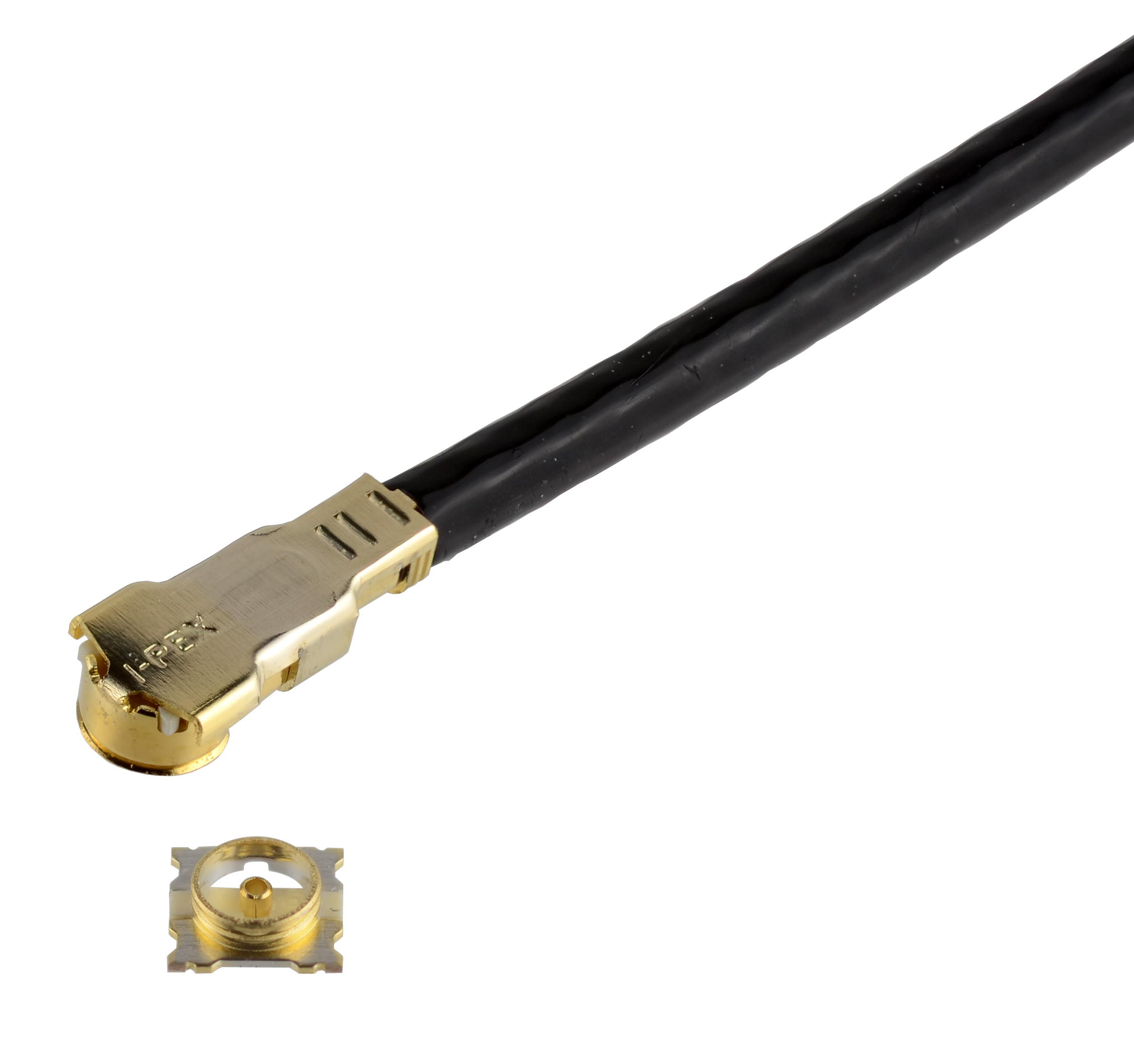

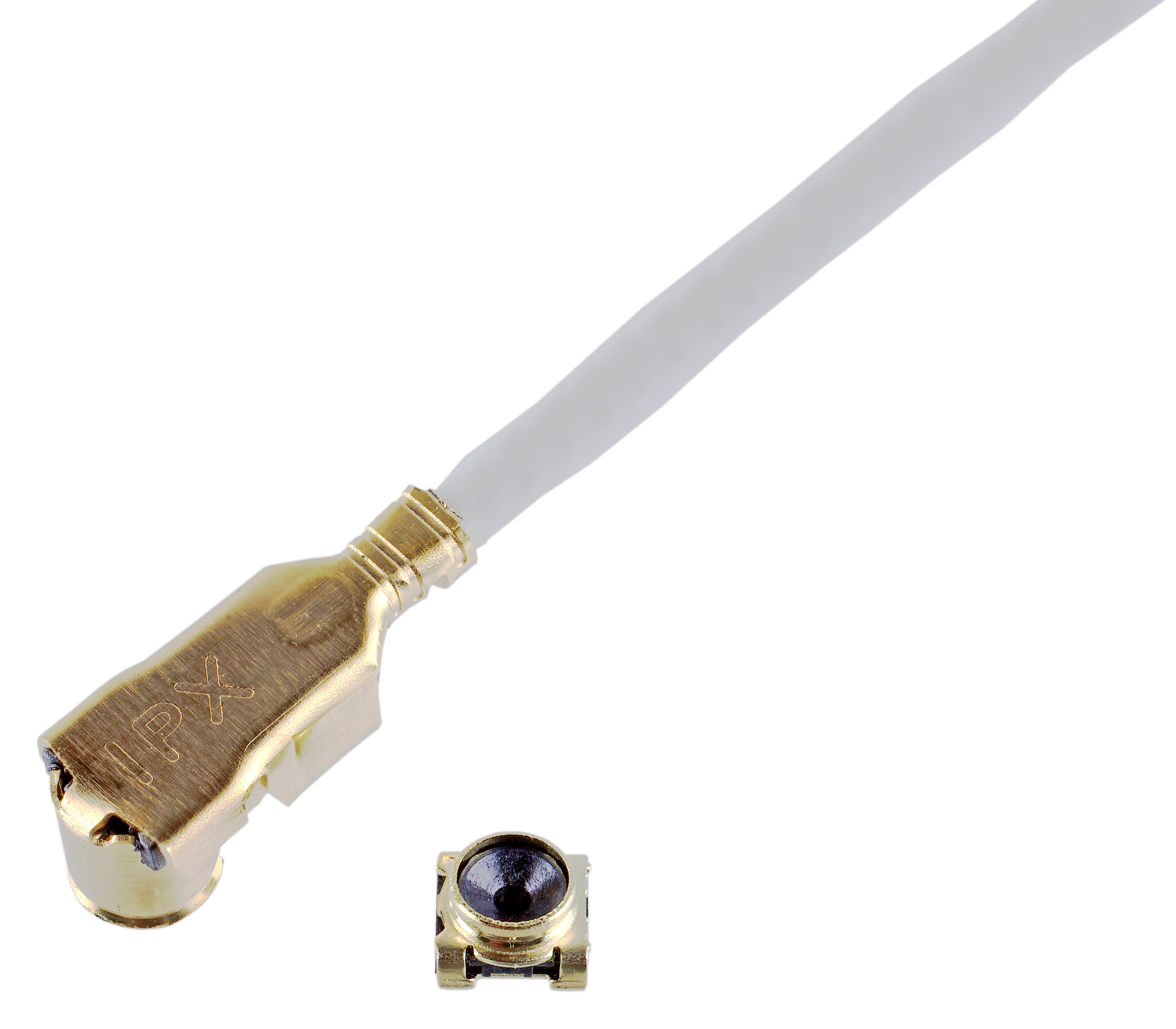

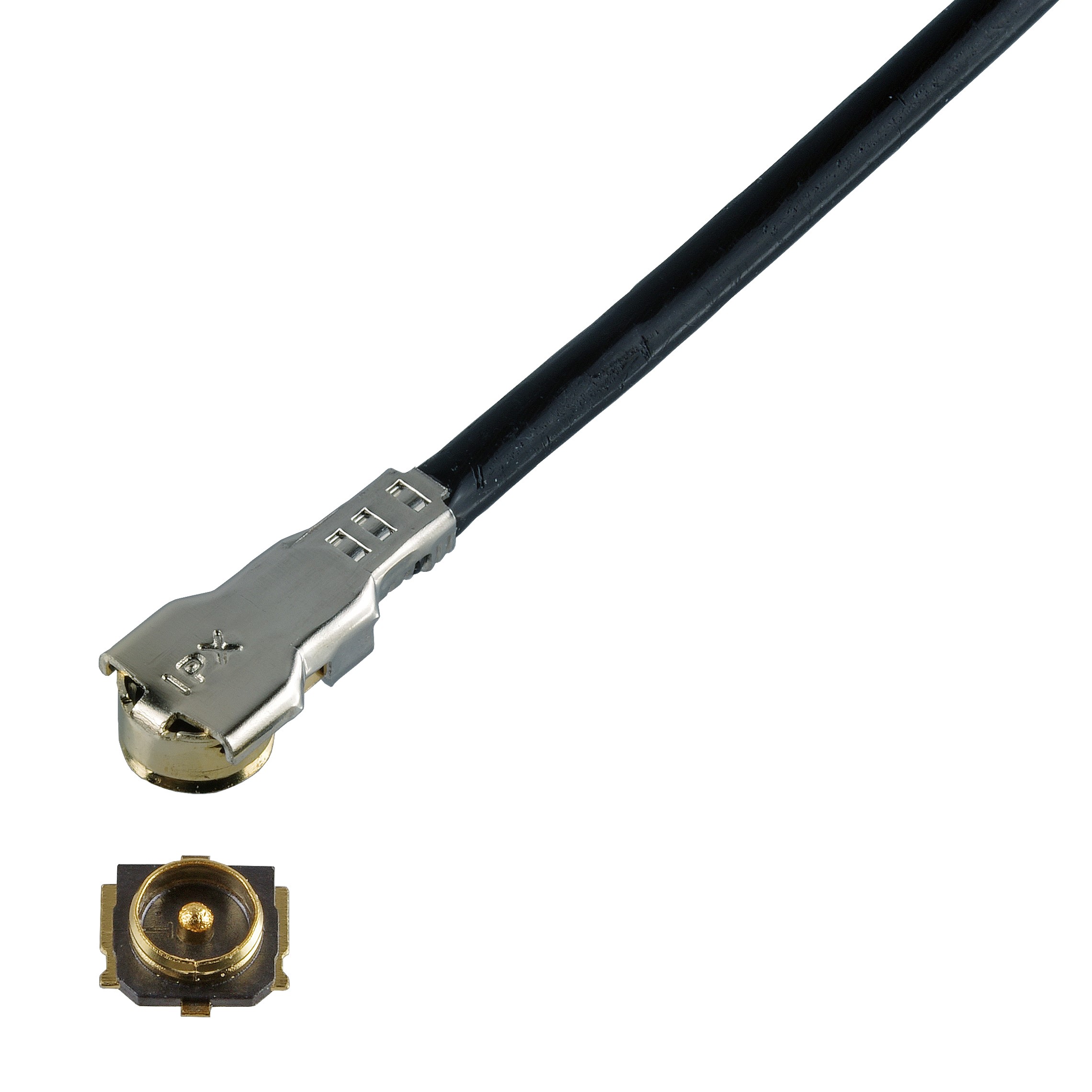

タイプ	MHF® 5	MHF® 5L	MHF® 7S	MHF®-TI	MHF®-SW23
外観 （参考）
	SI Data Download	SI Data Download	SI Data Download	SI Data Download	SI Data Download

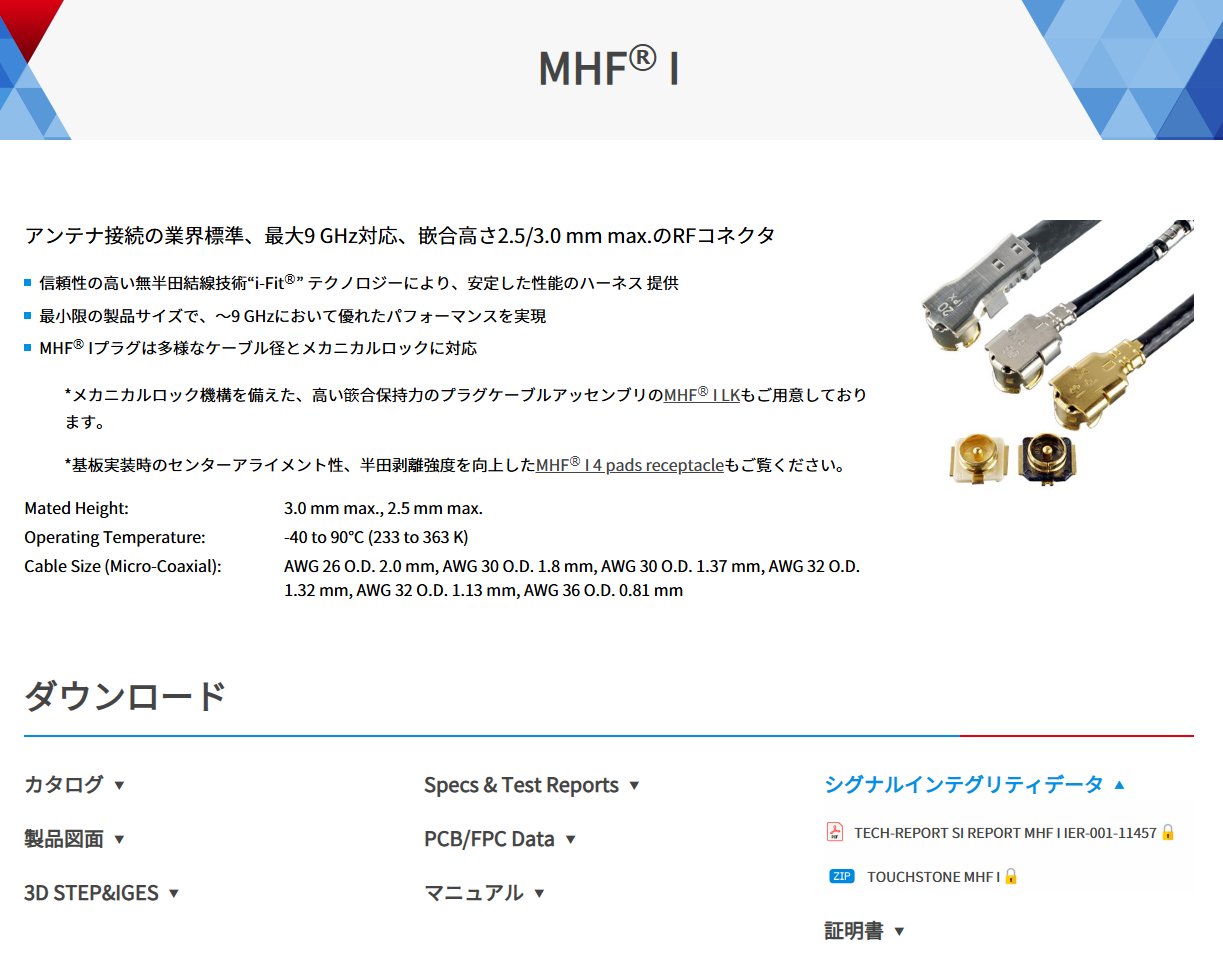

例えば、MHF^®コネクタの製品ページには、他のすべてのMHF^®シリーズコネクタと同様に、下図に示すような「ダウンロード」欄があります。シグナルインテグリティ試験レポートおよびTouchstoneファイルは、このダウンロード欄の「シグナルインテグリティデータ」タブに掲載されています。

SIテストレポートまたはTouchstoneファイルのリンクをクリックすると、新しいウィンドウが表示されます。レポートまたはTouchstoneファイルにアクセスするには、まず電子メールアドレスを登録する必要があります。
