NOVASTACK® 35-HDP 12

NOVASTACK® 35-HDP 12
フルシールド、嵌合高さ 1.2 mm、 0.35 mm ピッチ、電源端子付き、 40 Gbps 高速伝送対応基板対基板コネクタ

    嵌合高さ1.2 mmによる優れた嵌合作業性と接続信頼性を実現

    Power contactとZenShield®の採用により、
    高密度実装に対応した小型コネクタ

    40 Gbps/lane対応の高速信号伝送

Contact Pitch:
0.35 mm
Mated Height:
Nom. 1.2 +/- 0.05 mm
Operating Temperature:
-40 to 85℃ (233 to 358 K)
Current Rating:
Signal: 0.3 A/pinPower: 4.5 A/pin x 4

ダウンロード

嵌合高さ1.2 mmによる優れた嵌合作業性と接続信頼性を実現

嵌合ガイド



 嵌合保持力

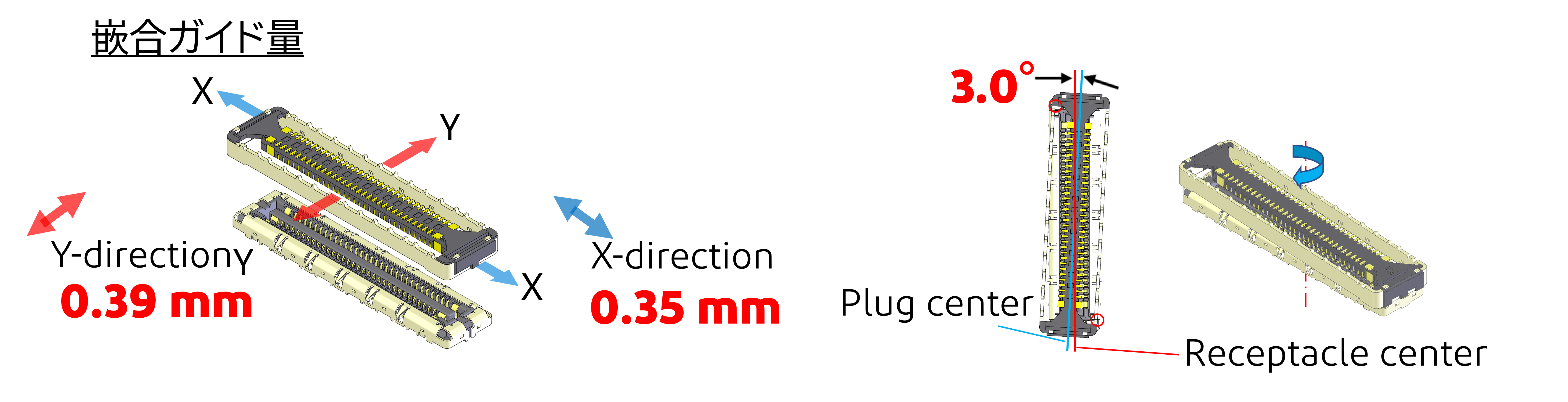

嵌合ガイド量

Power contactとZenShield®の採用により、

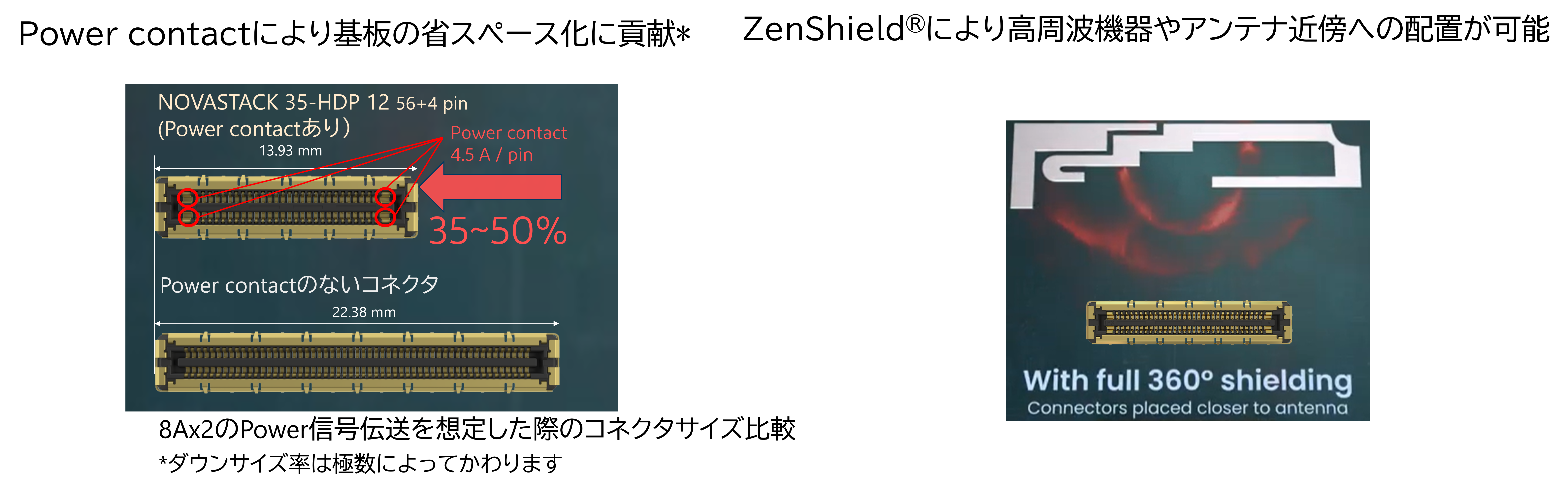

高密度実装に対応した小型コネクタ

高密度実装に対応した小型コネクタ

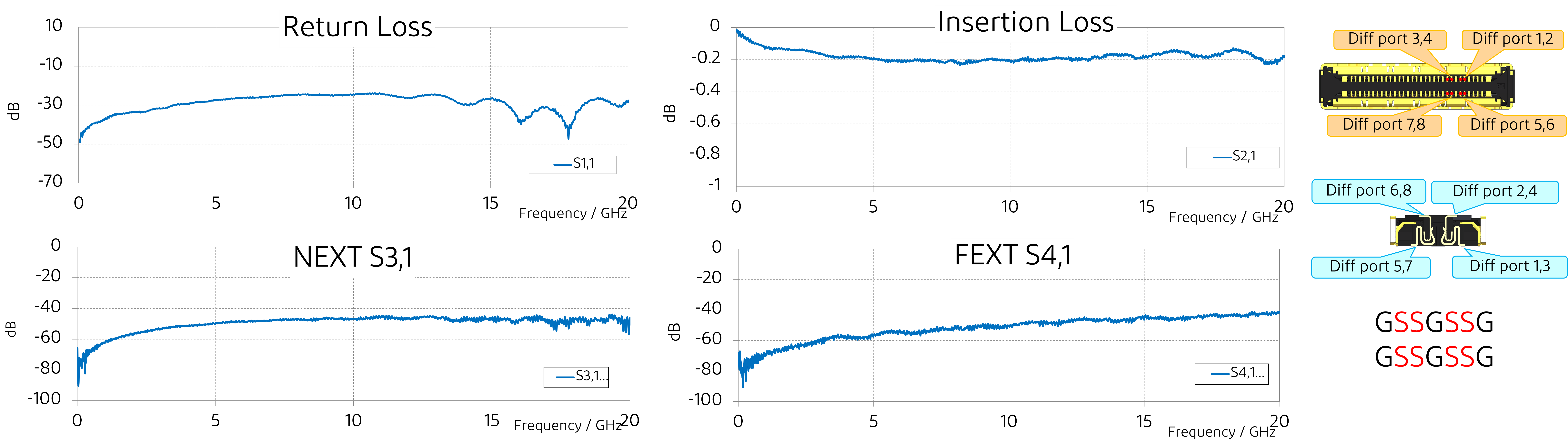

40 Gbps/lane対応の高速信号伝送

High‑speed signal transmission performance supporting 40 Gbps per lane


Transmission Speed (Reference Only) 40 Gbps/lane NRZ
Contact Pitch
0.35 mm
Mated Height
Nom. 1.2 +/- 0.05 mm
Available Pin Count Signal+Power: 22+4, 53+4, 62+4
Depth
3.7 mm
Width
4.86 + (0.35 x pin count/2) mm
Operating Temperature
-40 to 85℃ (233 to 358 K)
Current Rating
Signal: 0.3 A/pinPower: 4.5 A/pin x 4
Applicable Standards (Reference Only)
USB4 (20 Gbps/lane)USB3.1 Gen2 (10 Gbps/lane)eDP HBR3 (8.1 Gbps/lane)eDP HBR2 (5.4 Gbps/lane)HDMI 2.1 (12 Gbps/lane)V-By-One HS 1.4 (4 Gbps/lane)MiPi standards
Full EMI Shielding (ZenShield®)
Yes

推奨型番

お探しの品番・仕様がリストにない場合はお問い合わせフォームよりお問い合わせください。

NOVASTACK 35-P RECOMMENDED PART NUMBERS

Part Number Description Part Number Weight (mg) Note
NOVASTACK 35-HDP 12 plug 22 + 4pin 21150-022E-01 51.6 　
NOVASTACK 35-HDP 12 plug 56 + 4pin 21150-056E-01 83.1 　
NOVASTACK 35-HDP 12 plug 62 + 4pin 21150-062E-01 88.7 　
NOVASTACK 35-HDP 12 receptacle 22 + 4pin 21151-022E-01 37.9 　
NOVASTACK 35-HDP 12 receptacle 56 + 4pin 21151-056E-01 64.5 　
NOVASTACK 35-HDP 12 receptacle 62 + 4pin 21151-062E-01 69.4
