AP-10

AP-series
大電流、高温対応基板対基板電源端子、パワーエレクトロニクス装置の小型化に貢献、高さ違い対応可能

    大電流(30A) 、高温対応、基板間接続電源端子

    小型化による基板の省スペース設計に寄与

    スペースに合わせた設計対応 (DIP,及びSMT)

Mating Type / Direction:
Vertical
Height:
Receptacle: Nom. 11.7 +/- 0.2 mmPlug (3531-0001-00T): Nom. 7.5 +/- 0.1 mmPlug (3539-0001-45T): Nom. 14.5 +/- 0.1 mm
Operating Temperature:
-40 to 105℃ (233 to 378 K)
Current Rating:
Power: 30 A DC

ダウンロード

大電流(30A) 、高温対応、基板間接続電源端子

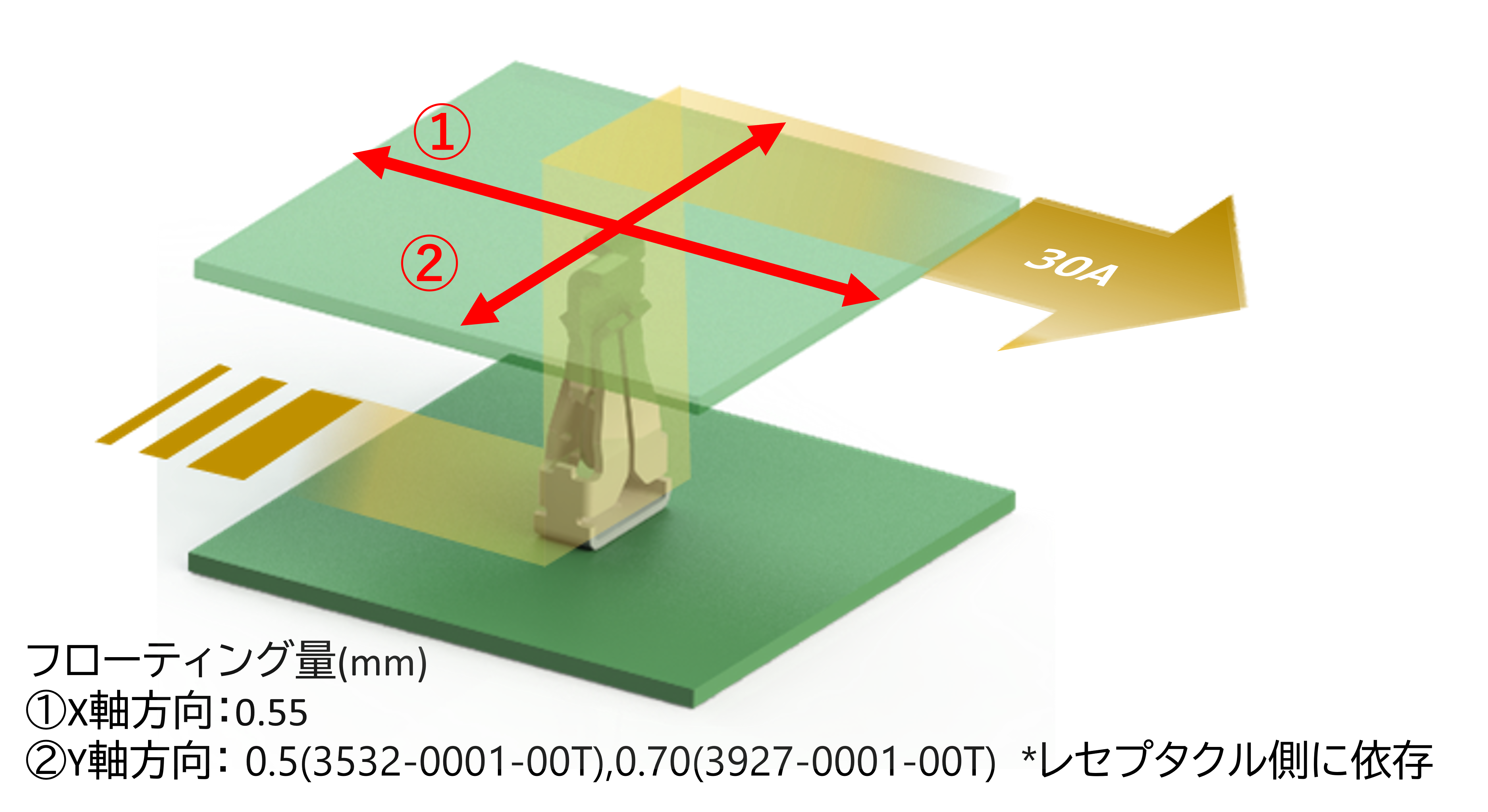

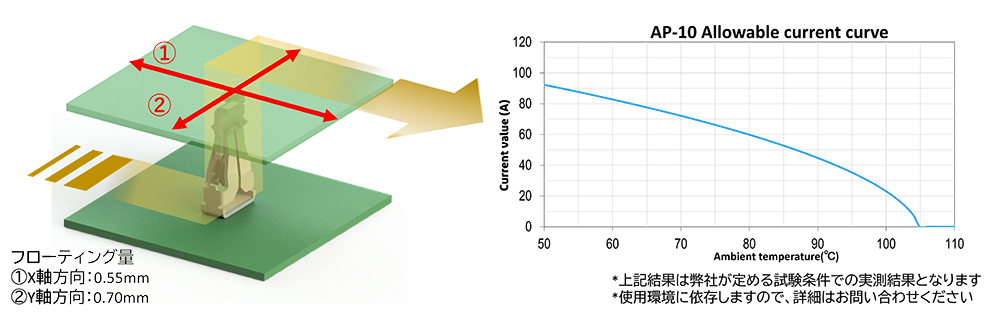

フローティング量 AP-10 Allowable current curve



小型化による基板の省スペース設計に寄与

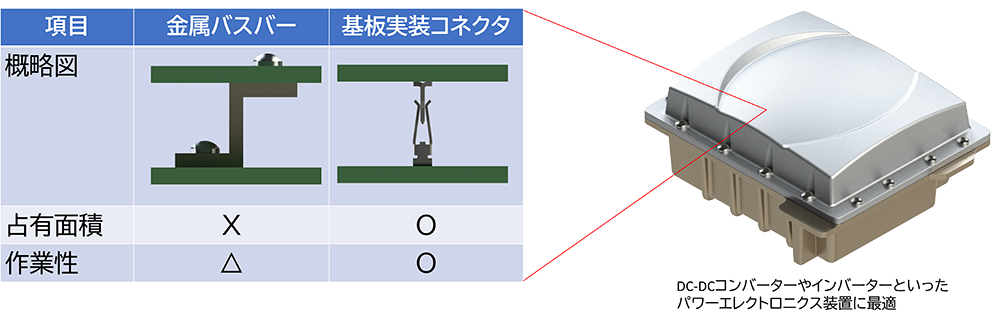

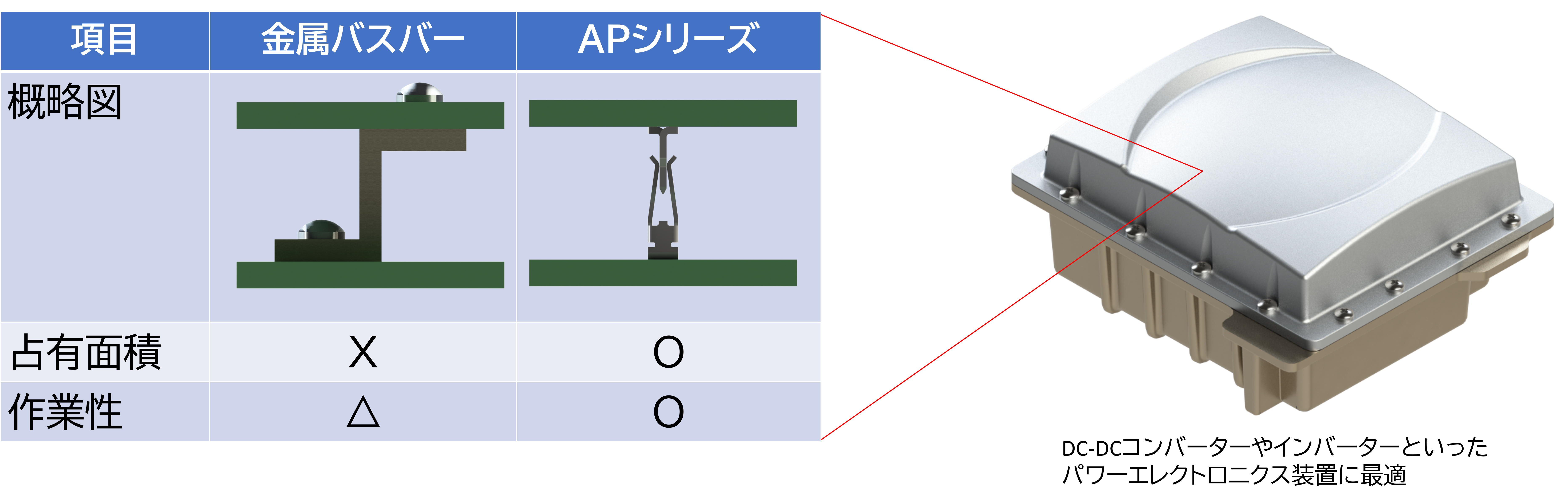

従来の接続方式との比較
従来の接続方式との比較

スペースに合わせた設計対応 (DIP,及びSMT)

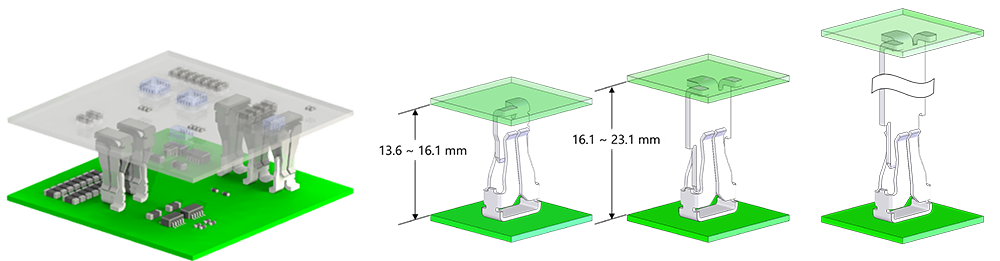

Flexible board to board spacing
複数の高さの製品をご提供します

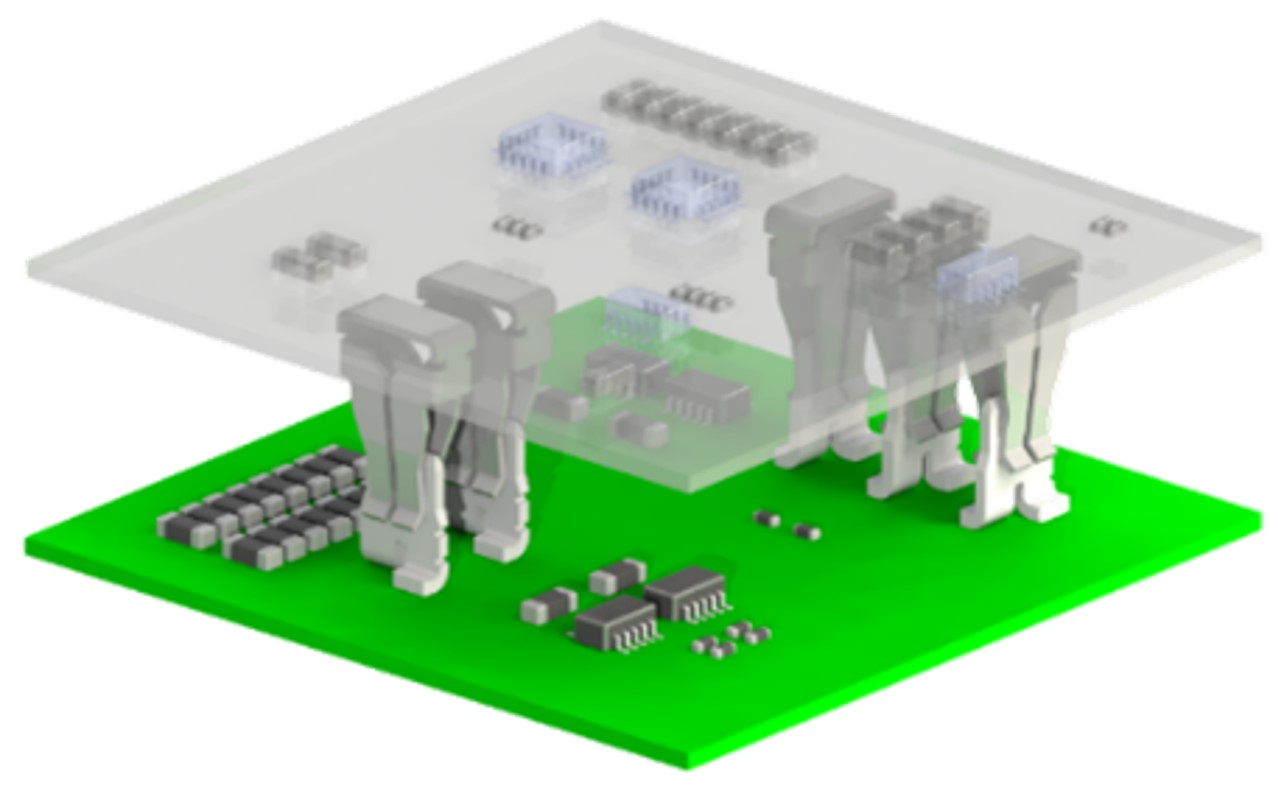

Board to Board height combinations
B to B高さ組合せ

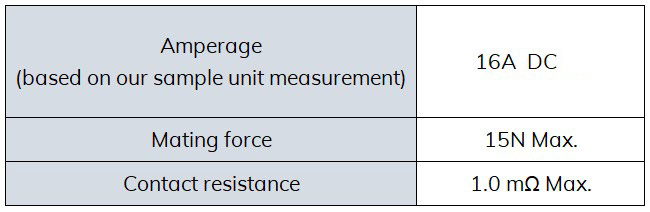

Operating Temperature -40 - 105℃
Mating Force 15N Max.
Contact Resistance 1.0 mΩ Max.
Mating Type / Direction
Vertical
Height
Receptacle: Nom. 11.7 +/- 0.2 mmPlug (3531-0001-00T): Nom. 7.5 +/- 0.1 mmPlug (3539-0001-45T): Nom. 14.5 +/- 0.1 mm
Depth
Receptacle: 3.4 mmPlug (3531-0001-00T): 6.0 mmPlug (3539-0001-45T): 7.6 mm
Width
Receptacle: 7.6 mmPlug (3531-0001-00T): 3.4 mmPlug (3539-0001-45T): 5.2 mm
Operating Temperature
-40 to 105℃ (233 to 378 K)
Current Rating
Power: 30 A DC
Mating Force
15 N max.
Full EMI Shielding (ZenShield®)
No
Mechanical lock
No

推奨型番

お探しの品番・仕様がリストにない場合はお問い合わせフォームよりお問い合わせください。



AP-10 RECOMMENDED PART NUMBER

Part Number Description Part Number Weight (mg) Note
AP-10 plug H=7.5mm 3531-0001-00T 294.4
AP-10 plug H=14.5mm 3539-0001-45T 695.3
その他の型番

AP-10 OTHER PART NUMBERS

Part Number Description Part Number Weight (mg) Note
AP-10 receptacle H=11.70mm 3532-0012-00T - 　
AP-10 receptacle H=24.95mm 3927-0001-00T 1033.6 　
AP-10 receptacle with cap 21022-001E 654 　
AP-10 plug H=14.5mm 3539-0001-45E 295
