MINIFLEX® 3-BFN

MINIFLEX 3-PFN Product Image
低背 (高さ = 0.9 mm)、0.3 mmピッチ、水平嵌合、バックフリップ

    業界最小クラス(幅・奥行)のスリムデザインによる基板上の専有面積を削減可能

    カーブ形状アクチュエータによる半ロック防止とロック状態の視認性向上

    FPC未挿入状態でのアクチュエータ空閉じ操作
コンタクトピッチ (mm):
0.3 mm
Height:
1 Max (0.9 Nom.)
芯数:
13 15 17 19 21 23 25 27 29 31 33 35 37 39 41 45 49 51 55 57 61 65
嵌合タイプ:
水平嵌合

ダウンロード

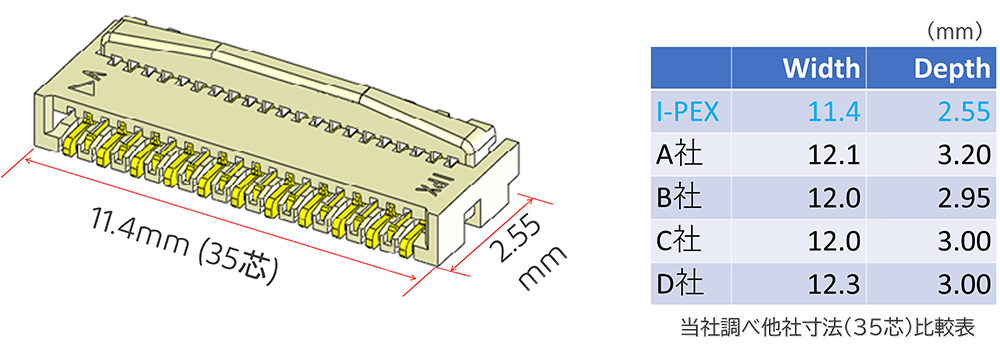

業界最小クラス(幅・奥行)のスリムデザインによる基板上の専有面積を削減可能
MINIFLEX_3-BFN_FAB1_1_J

                                                              (mm)

MINIFLEX_3-BFN_FAB1_2_J
当社調べ他社寸法(35芯)比較表

13芯～61芯までの芯数ラインナップを用意し、設計自由度の向上にも寄与。




カーブ形状アクチュエータによる半ロック防止とロック状態の視認性向上

カーブ形状アクチュエータによる、
端押しによる半ロックを防止

MINIFLEX_3-BFN_FAB2_1		 VS

従来製品アクチュエータ形状

MINIFLEX_3-BFN_FAB2_2

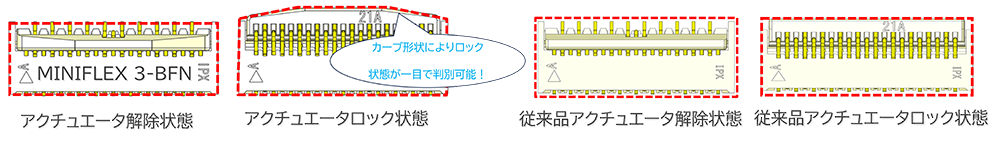

アクチュエータをカーブ形状にすることにより、アクチュエータがロックしているかどうか上からの目視で容易に確認可能

MINIFLEX_3-BFN_FAB2_3
アクチュエータ解除状態
MINIFLEX_3-BFN_FAB2_4
アクチュエータロック状態

カーブ形状によりロック状態が一目で判別可能！
MINIFLEX_3-BFN_FAB2_5
従来品アクチュエータ解除状態
MINIFLEX_3-BFN_FAB2_6
従来品アクチュエータロック状態

FPC未挿入状態でのアクチュエータ空閉じ操作

SMTプロセス後に、もしもFPC未挿入状態でアクチュエータを操作してしまった場合でも充分にコネクタとして機能します

■ FPC未挿入状態でのアクチュエータ空閉じ操作前後のコンタクト接点間寸法  (表図　MINIFLEX® 3-BFN 35 pins)

MINIFLEX_3-BFN_FAB3

■ FPC挿入力は上昇します

■ FPC保持力に大きな変化はありません

Product Type
Back Flip
嵌合タイプ
水平嵌合
Contact pitch
0.3 mm
Height
1 Max (0.9 Nom.)
Depth
3 mm
Width Formula
0.9+(0.3*?P) mm
Pin count
13 15 17 19 21 23 25 27 29 31 33 35 37 39 41 45 49 51 55 57 61 65
FPC/FFC Thickness
0.20
Current rating
0.3A / Signal pin
Full shielding (ZenShield®)
No
Mechanical lock
No
Shielded FPC / FFC
No

推奨型番

お探しの品番・仕様がリストにない場合はお問い合わせフォームよりお問い合わせください。


MFX3-BFN_Standard-vs-Long-actuator



MINIFLEX 3-BFN RECOMMENDED Part Number

Part Number Description Part Number Weight (mg) Note
MINIFLEX 3-BFN standard 13pin 20527-013E-01 20 　
MINIFLEX 3-BFN standard 15pin 20527-015E-01 23.3 　
MINIFLEX 3-BFN standard 17pin 20527-017E-01 26.6 　
MINIFLEX 3-BFN standard 19pin 20527-019E-01 29.9 　
MINIFLEX 3-BFN standard 21pin 20527-021E-01 33.2 　
MINIFLEX 3-BFN standard 23pin 20527-023E-01 35.8 　
MINIFLEX 3-BFN standard 25pin 20527-025E-01 38.3 　
MINIFLEX 3-BFN standard 27pin 20527-027E-01 40.8 　
MINIFLEX 3-BFN standard 29pin 20527-029E-01 43.5 　
MINIFLEX 3-BFN standard 31pin 20527-031E-01 46.7 　
MINIFLEX 3-BFN standard 33pin 20527-033E-01 49.7 　
MINIFLEX 3-BFN standard 35pin 20527-035E-01 52.9 　
MINIFLEX 3-BFN standard 37pin 20527-037E-01 56.2 　
MINIFLEX 3-BFN standard 39pin 20527-039E-01 59.5 　
MINIFLEX 3-BFN standard 41pin 20527-041E-01 62.8 　
MINIFLEX 3-BFN long 33pin 20538-033E-01 55.3 　
MINIFLEX 3-BFN long 35pin 20538-035E-01 58.7 　
MINIFLEX 3-BFN long 39pin 20538-039E-01 64.5 　
MINIFLEX 3-BFN long 41pin 20538-041E-01 65.9 　
MINIFLEX 3-BFN long 45pin 20538-045E-01 73.2 　
MINIFLEX 3-BFN long 49pin 20538-049E-01 80.3 　
MINIFLEX 3-BFN long 51pin 20538-051E-01 83.7 　
MINIFLEX 3-BFN long 55pin 20538-055E-01 88.5 　
MINIFLEX 3-BFN long 57pin 20538-057E-01 91.4 　
MINIFLEX 3-BFN long 61pin 20538-061E-01 100 　
MINIFLEX 3-BFN long 65pin 20538-065E-01 106.6 　
その他の型番
このリストには、サンプルの準備が無い型番や販売終了型番が含まれている場合があります。
新規での採用をご検討のお客様は、ぜひ上記の推奨型番をお選びください。



MINIFLEX 3-BFN OTHER Part Number

Part Number Description Part Number Weight (mg)
MINIFLEX 3-BFN standard 13pin 20527-013E-02 20
MINIFLEX 3-BFN standard 15pin 20527-015E-02 23.3
MINIFLEX 3-BFN standard 17pin 20527-017E-02 26.6
MINIFLEX 3-BFN standard 19pin 20527-019E-02 29.9
MINIFLEX 3-BFN standard 21pin 20527-021E-02 33.2
MINIFLEX 3-BFN standard 23pin 20527-023E-02 35.8
MINIFLEX 3-BFN standard 25pin 20527-025E-02 38.3
MINIFLEX 3-BFN standard 27pin 20527-027E-02 40.8
MINIFLEX 3-BFN standard 29pin 20527-029E-02 43.5
MINIFLEX 3-BFN standard 31pin 20527-031E-02 46.7
MINIFLEX 3-BFN standard 33pin 20527-033E-02 49.7
MINIFLEX 3-BFN standard 35pin 20527-035E-02 52.9
MINIFLEX 3-BFN standard 37pin 20527-037E-02 56.2
MINIFLEX 3-BFN standard 39pin 20527-039E-02 59.5
MINIFLEX3-BFN long 41pin 20538-041E-02 65.9
MINIFLEX3-BFN long 45pin 20538-045E-02 73.2
MINIFLEX3-BFN long 57pin 20538-057E-02 91.4
MINIFLEX3-BFN long 61pin 20538-061E-02 100
MINIFLEX 3-BFN type S 21pin 20979-021E-01 34.8
