  4. MINIFLEX® 3-BFNH L-HD

MINIFLEX® 3-BFNH L-HD

MINIFLEX 3-BFNH L-HD
保持力UP、ホールドダウンによる堅牢性、ロングアクチュエータ、低背 (高さ = 0.9 mm)、 0.3 mmピッチ、水平嵌合、バックフリップ

    ホールドダウンによる側壁強度UP

    シャープエッジ形状による高FPC保持力

    FPC未挿入状態でのアクチュエータ空閉じ操作
Contact Pitch:
0.3 (mm)
嵌合タイプ:
水平嵌合
Height:
1.0 max. (0.9 nom.) (mm)
芯数:
39 61
FPC/FFC Thickness:
0.2
Current rating:
0.3 A/signal pin

ダウンロード

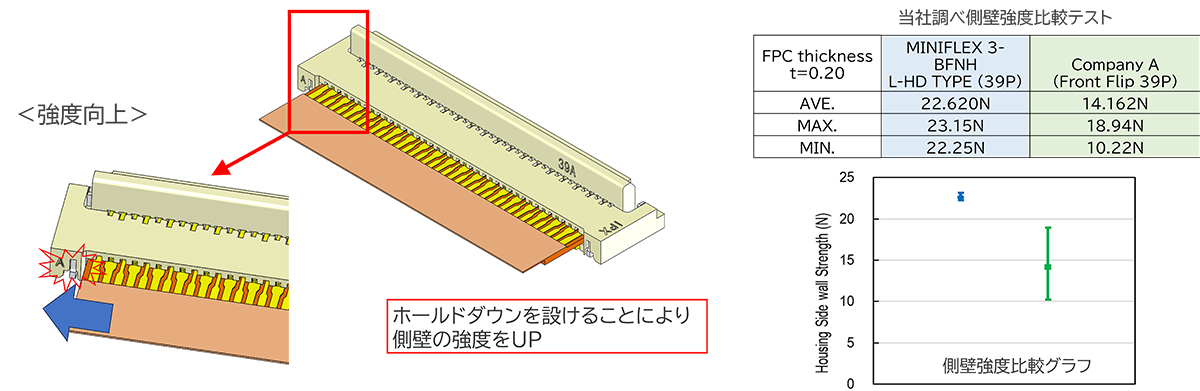

ホールドダウンによる側壁強度UP
ホールドダウンによる側壁強度UP

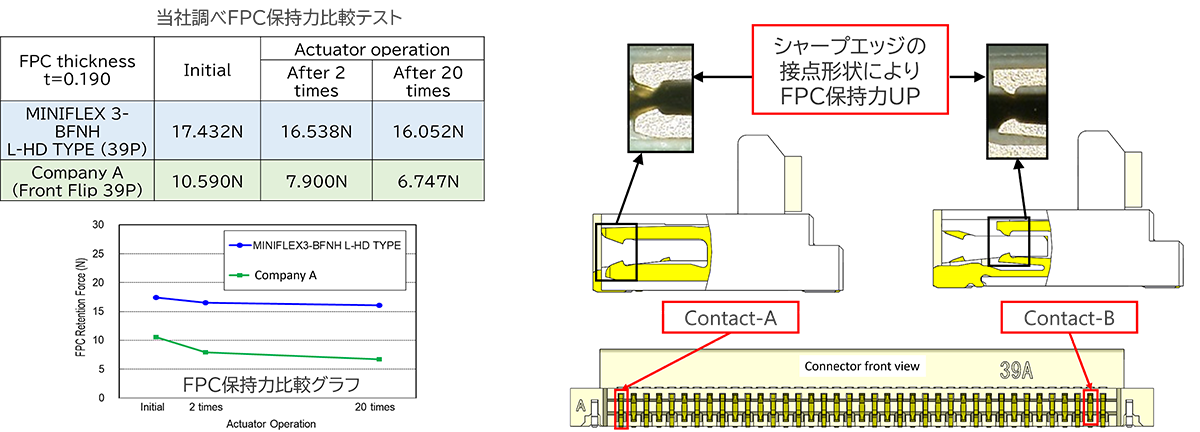

シャープエッジ形状による高FPC保持力
シャープエッジ形状による高FPC保持力



FPC未挿入状態でのアクチュエータ空閉じ操作

SMTプロセス後に、もしもFPC未挿入状態でアクチュエータを操作してしまった場合でも充分にコネクタとして機能します

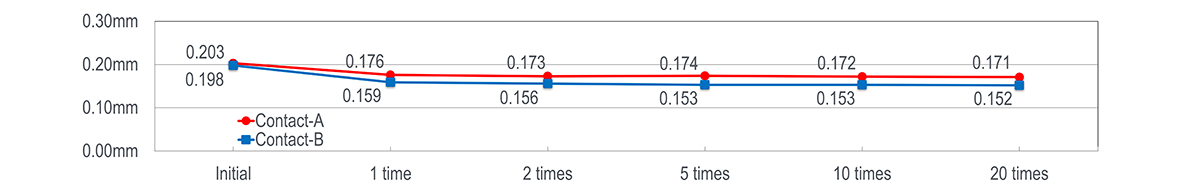

■ FPC未挿入状態でのアクチュエータ空閉じ操作前後のコンタクト接点間寸法 (表図 MINIFLEX® 3-BFNH L-HD 39 pins)

FPC未挿入状態でのアクチュエータ空閉じ操作

■ FPC挿入力は上昇します
■ FPC保持力に大きな変化はありません







Product Type
Back Flip
Contact Pitch
0.3 (mm)
嵌合タイプ
水平嵌合
Height
1.0 max. (0.9 nom.) (mm)
Available Pin Counts
39 61
Depth
3.5 (mm)
Width Formula
2.1 + (0.3 x pin count) (mm)
FPC/FFC Thickness
0.2
Shielded FPC / FFC
No
Current rating
0.3 A/signal pin
Full EMI Shielding (ZenShield®)
No
Mechanical lock
No
Other Features
With Hold Down

推奨型番

お探しの品番・仕様がリストにない場合はお問い合わせフォームよりお問い合わせください。



MINIFLEX 3-BFNH L-HD RECOMMENDED PART NUMBERS

Part Number Description Part Number
MINIFLEX 3-BFNH L-HD 39pin 20660-039E-01
MINIFLEX 3-BFNH L-HD 61pin 20660-061E-01
その他の型番
このリストには、サンプルの準備が無い型番や販売終了型番が含まれている場合があります。
新規での採用をご検討のお客様は、ぜひ上記の推奨型番をお選びください。


MINIFLEX 3-BFNH L-HD OTHER PART NUMBERS

Part Number Description Part Number
MINIFLEX 3-BFNH L-HD 31pin 20660-031E-01
MINIFLEX 3-BFNH L-HD TYPE-U 31pin 20792-031E-01
MINIFLEX 3-BFNH L-HD TYPE-U 39pin 20792-039E-01

MINIFLEX 3-BFNH L-HD Plan to EOL PART NUMBERS

Part Number Descriptions EOL P/N Alternative I-PEX P/N Differences to alternative item
MINIFLEX 3-BFN L-HD 51pin 20718-051E-01 20982-051E-01 material
MINIFLEX 3-BFN L-HD TYPE 61pin 20718-061E-01 20982-061E-01 material
