MINIFLEX® 3-BFN L-HD
ホールドダウンによる堅牢性、ロングアクチュエータ、低背 (高さ = 0.9 mm)、 0.3 mmピッチ、水平嵌合、バックフリップ
ホールドダウンによる側壁強度UP
コンタクト変形防止設計
FPC未挿入状態でのアクチュエータ空閉じ操作
Contact Pitch:
0.3 mm
Mating Type / Direction:
Horizontal
Height:
Nom. 0.9 +/- 0.1 mm
FPC / FFC Thickness:
0.2 +/- 0.03 mm
ダウンロード
-
Specs & Test Reports
-
PCB/FPC Data
-
シンボル＆フットプリント
シンボル＆フットプリントは外部サイト（SnapMagic）に遷移後ダウンロードいただけます。
-
-
ホールドダウンによる側壁強度UP
コンタクト変形防止設計

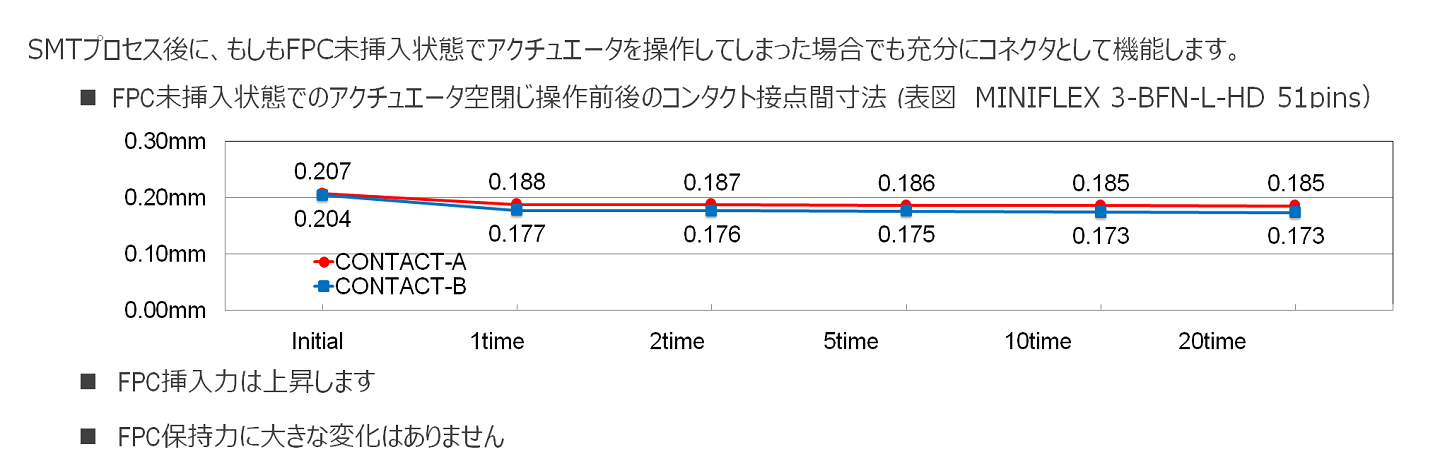

FPC未挿入状態でのアクチュエータ空閉じ操作
| Product Type | Back Flip
|
| Contact Pitch | 0.3 mm
|
| Mating Type / Direction | Horizontal
|
| Height | Nom. 0.9 +/- 0.1 mm
|
| Available Pin Count | Signal: 51 |
| Depth | Actuator Open: 2.55 mmActuator Close: 3.5 mm
|
| Width | 1.5 + (0.3 x pin count) mm
|
| FPC / FFC Thickness | 0.2 +/- 0.03 mm
|
| Current Rating | |
| Full EMI Shielding (ZenShield®) | No
|
| Mechanical lock | No
|
| Other Features | With Hold Down
|
推奨型番
お探しの品番・仕様がリストにない場合はお問い合わせフォームよりお問い合わせください。
MINIFLEX 3-BFN L-HD RECOMMENDED Part Number
| Part Number Description | Part Number | Weight (mg) | Note |
| MINIFLEX 3-BFN L-HD 51pin | 20982-051E-01 | 89.53 |
その他の型番
このリストには、サンプルの準備が無い型番や販売終了型番が含まれている場合があります。
新規での採用をご検討のお客様は、ぜひ上記の推奨型番をお選びください。
MINIFLEX 3-BFN L-HD OTHER Part Number
| Part Number Description | Part Number | Weight (mg) | Note |
| MINIFLEX 3-BFN L-HD 51pin | 20718-051E-01 | 103.76 |
MINIFLEX 3-BFN L-HD Plan to EOL PART NUMBERS
| Part Number Description | EOL P/N | EOL feature | Alternative P/N | Alternative feature |
| MINIFLEX 3-BFN L-HD 51pin | 20718-051E-01 | Housing material | 20982-051E-01 | Housing material: To improve blister |
| MINIFLEX 3-BFN L-HD TYPE 61pin | 20718-061E-01 | Housing material | 20982-061E-01 | Housing material: To improve blister |
