MINIFLEX® 3-BFN LK

MINIFLEX 3-BFN LK Product Image
メカニカルロック、低背 (高さ = 0.9 mm)、0.3 mmピッチ、水平嵌合、バックフリップ

    メカニカルロックによる高FPC保持力

    コンタクト変形防止設計

    PC未挿入状態でのアクチュエータ空閉じ操作

Contact Pitch:
0.3 mm
Mating Type / Direction:
Horizontal
Height:
Nom. 0.9 +/- 0.1 mm
FPC / FFC Thickness:
0.2 +/- 0.03 mm
Current Rating:
Signal: 0.3 A/pin

ダウンロード

*SIテストボードのデータは製品図面下にあります

メカニカルロックによる高FPC保持力

メカニカルロックによる高FPC保持力

コンタクト変形防止設計

コンタクト変形防止設計

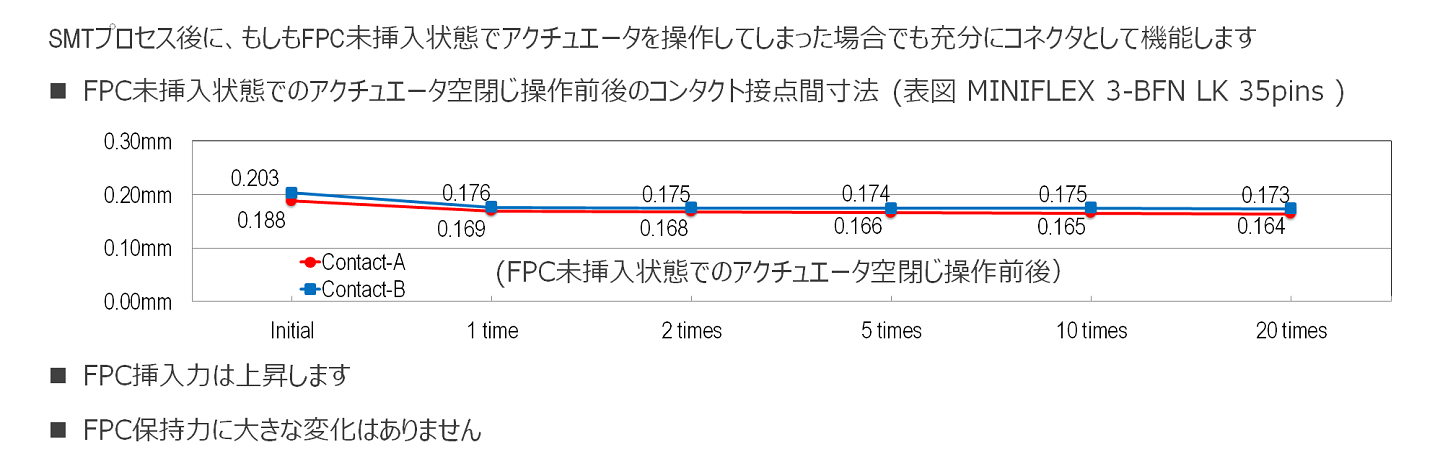

PC未挿入状態でのアクチュエータ空閉じ操作

FPC未挿入状態でのアクチュエータ空閉じ操作

Product Type
Back Flip
Contact Pitch
0.3 mm
Mating Type / Direction
Horizontal
Height
Nom. 0.9 +/- 0.1 mm
Available Pin Count Short Actuator: 9, 11, 13, 15, 17, 19, 21, 23, 25, 27, 29, 31, 33, 35, 37
Long Actuator: 51, 53, 57, 61, 71
Depth
Short Actuator Open: 2.55 mmShort Actuator Close: 3.0 mmLong Acutuator Open: 2.55 mmLong Acutuator Close: 3.5 mm
Width
2.1 + (0.3 x pin count) mm
FPC / FFC Thickness
0.2 +/- 0.03 mm
Current Rating
Signal: 0.3 A/pin
Full EMI Shielding (ZenShield®)
No
Mechanical lock
Yes
Other Features
High-retention mechanical lock

推奨型番

お探しの品番・仕様がリストにない場合はお問い合わせフォームよりお問い合わせください。

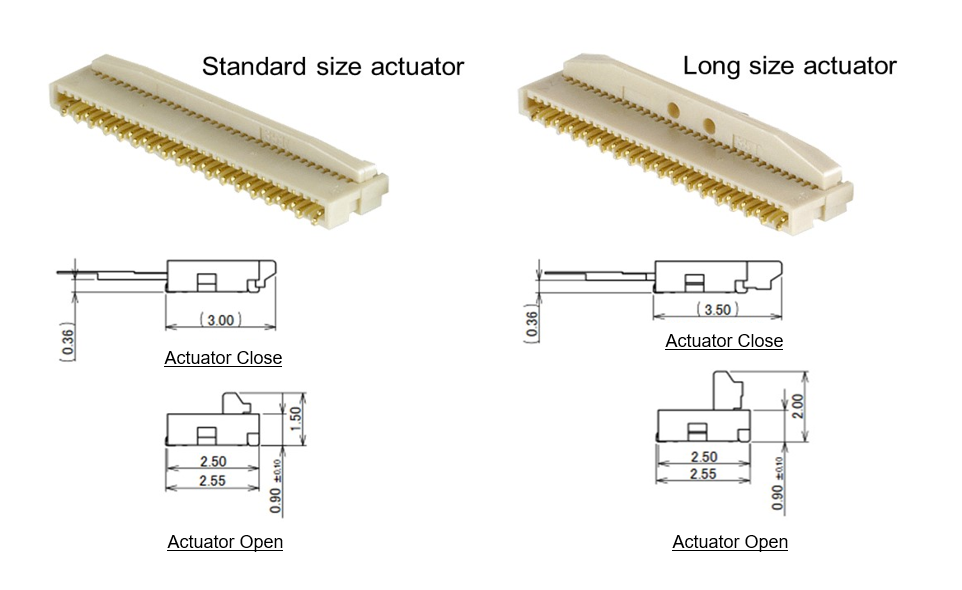

MINIFLEX 3-BFN LK standard vs long size



MINIFLEX 3-BFN LK RECOMMENDED Part Number

Part Number Description Part Number Weight (mg) Note
MINIFLEX 3-BFN LK standard 9pin 20599-009E-01 18.28 　
MINIFLEX 3-BFN LK standard 11pin 20599-011E-01 21.58 　
MINIFLEX 3-BFN LK standard 13pin 20599-013E-01 24.88 　
MINIFLEX 3-BFN LK standard 15pin 20599-015E-01 28.18 　
MINIFLEX 3-BFN LK standard 17pin 20599-017E-01 31.48 　
MINIFLEX 3-BFN LK standard 19pin 20599-019E-01 34.08 　
MINIFLEX 3-BFN LK standard 21pin 20599-021E-01 36.58 　
MINIFLEX 3-BFN LK standard 23pin 20599-023E-01 39.08 　
MINIFLEX 3-BFN LK standard 25pin 20599-025E-01 41.78 　
MINIFLEX 3-BFN LK standard 27pin 20599-027E-01 44.98 　
MINIFLEX 3-BFN LK standard 29pin 20599-029E-01 47.98 　
MINIFLEX 3-BFN LK standard 31pin 20599-031E-01 51.18 　
MINIFLEX 3-BFN LK standard 33pin 20599-033E-01 54.48 　
MINIFLEX 3-BFN LK standard 35pin 20599-035E-01 57.78 　
MINIFLEX 3-BFN LK standard 37pin 20599-037E-01 61.08 　
MINIFLEX 3-BFN LK long 51pin 20584-051E-01 85.38 　
MINIFLEX 3-BFN LK long 53pin 20584-053E-01 87.88 　
MINIFLEX 3-BFN LK long 57pin 20584-057E-01 98.28 　
MINIFLEX 3-BFN LK long 61pin 20584-061E-01 104.88 　
MINIFLEX 3-BFN LK long 71pin 20584-071E-01 121.08 　
その他の型番
このリストには、サンプルの準備が無い型番や販売終了型番が含まれている場合があります。
新規での採用をご検討のお客様は、ぜひ上記の推奨型番をお選びください。



MINIFLEX 3-BFN LK OTHER Part Number

Part Number Description Part Number Weight (mg) Note
MINIFLEX 3-BFN LK long 29pin 20584-029E-01 53.58 　
MINIFLEX 3-BFN LK long 31pin 20584-031E-01 56.98 　
MINIFLEX 3-BFN LK long 35pin 20584-035E-01 60.38 　
MINIFLEX 3-BFN LK long 37pin 20584-037E-01 63.28 　
MINIFLEX 3-BFN LK long 40pin 20584-040E-01 72.68 　
MINIFLEX 3-BFN LK long 41pin 20584-041E-01 67.58 　
MINIFLEX 3-BFN LK long 45pin 20584-045E-01 74.88 　
MINIFLEX 3-BFN LK long 47pin 20584-047E-01 81.98 　

MINIFLEX 3-BFN LK Plan to EOL Part Number

Part Number Description EOL P/N EOL feature Alternative P/N Alternative feature
MINIFLEX 3-BFN LK long 29pin 20584-029E-01 Long actuor: close 3.5 mm 20599-029E-01 Standard actuor: close 3.0 mm
MINIFLEX 3-BFN LK long 31pin 20584-031E-01 Long actuor: close 3.5 mm 20599-031E-01 Standard actuor: close 3.0 mm
MINIFLEX 3-BFN LK long 35pin 20584-035E-01 Long actuor: close 3.5 mm 20599-035E-01 Standard actuor: close 3.0 mm
MINIFLEX 3-BFN LK long 37pin 20584-037E-01 Long actuor: close 3.5 mm 20599-037E-01 Standard actuor: close 3.0 mm
MINIFLEX 3-BFN LK long 40pin 20584-040E-01 No FPC lock, no hold down 20655-040E-01 With FPC lock, with hold down
MINIFLEX 3-BFN LK long 41pin 20584-041E-01 Normal retation force 20613-041E-02 High retation force
MINIFLEX 3-BFN LK long 45pin 20584-045E-01 Normal retation force 20613-045E-02 High retation force
MINIFLEX 3-BFN LK long 47pin 20584-047E-01 　 Contact us
