MHF® 4L

M.2規格標準、優れた伝送特性、最大12 GHz対応、嵌合高さ1.2 mm, 1.4 mm, 1.7 mm max.のRFコネクタ

    最小限の製品サイズで、～12GHzにおいて優れたパフォーマンスを実現

    信頼性の高い無半田結線技術“i-Fit®” テクノロジーにより、安定した性能のハーネス提供

    MHF® 4Lプラグは多様なケーブル径とメカニカルロックに対応

*MHF® 4Lは、MHF® 4と嵌合可能です。
*メカニカルロック機構を備えた、高い嵌合保持力のプラグケーブルアッセンブリMHF® 4L LK もご用意しております。
*コネクタの取り扱いについては「挿抜方法」の動画をご参照ください。
Mated Height:
1.7 mm max.1.4 mm max.1.2 mm max.
Operating Temperature:
-40 to 90℃ (233 to 363 K)
Cable Size (Micro-Coaxial):
AWG 30 O.D. 1.37 mmAWG 32 O.D. 1.13 mmAWG 33 O.D. 0.95 mmAWG 36 O.D. 0.64 mmAWG 36 O.D. 0.81 mm

ダウンロード

最小限の製品サイズで、～12GHzにおいて優れたパフォーマンスを実現

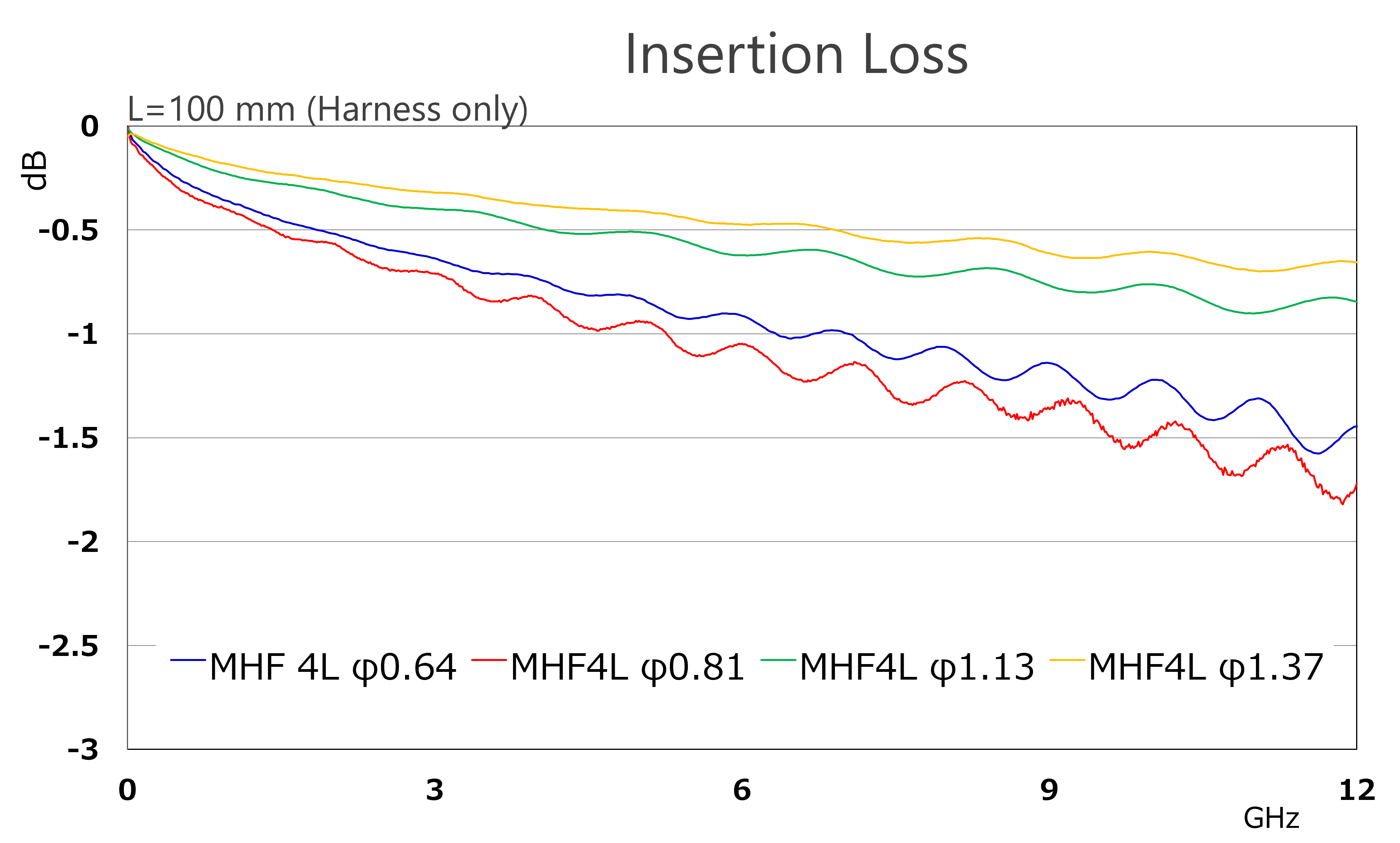

MHF 4L_VSWR MHF 4L_Insertion Loss



信頼性の高い無半田結線技術“i-Fit®” テクノロジーにより、安定した性能のハーネス提供

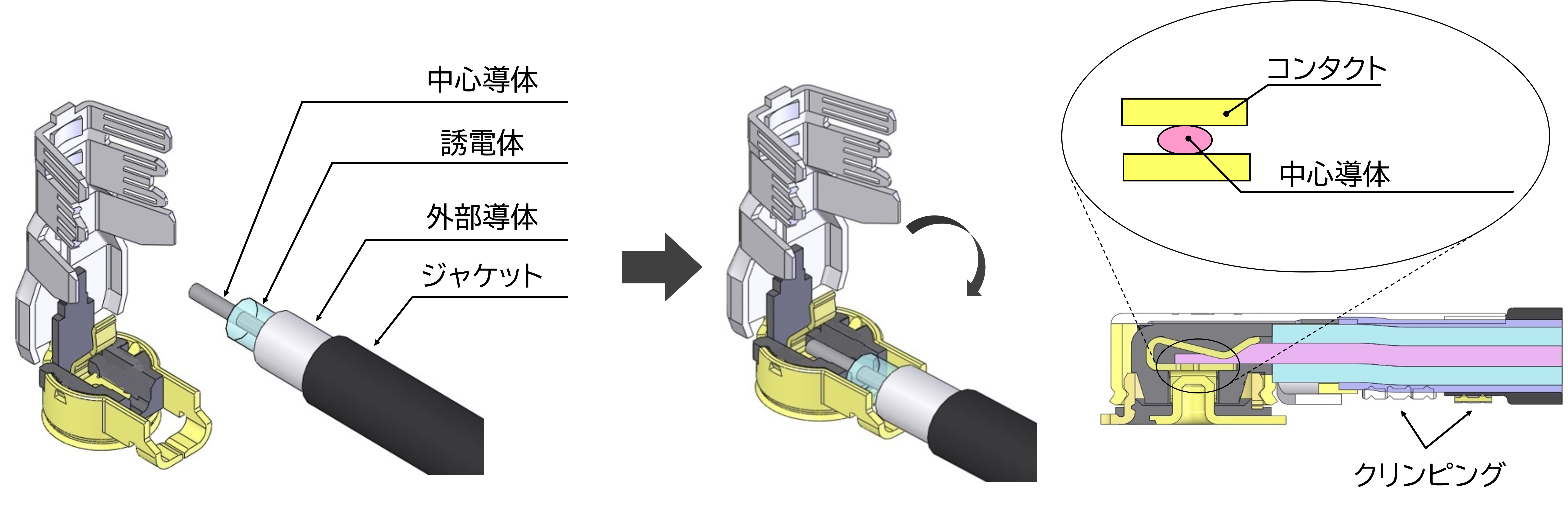

信頼性の高い無半田結線技術 “i-Fit®” テクノロジーにより、安定した性能のハーネス提供

MHF® 4Lプラグは多様なケーブル径とメカニカルロックに対応

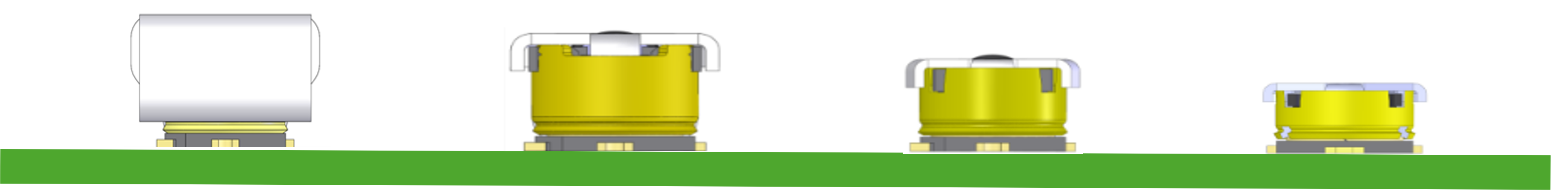

 MHF_4L_Fab_3
Product name
MHF® 4L LK
MHF® 4L
MHF® 4L
MHF® 4L
Lock
With Lock
Without Lock
Without Lock
Without Lock
Mating Height
2.0 mm max.
1.7 mm max.
1.4 mm max.
1.2 mm max.
Coaxial O.D. (Center Conductor AWG)
1.37 mm (AWG 30)
●
●


1.13 mm (AWG 32)


●

0.95 mm (AWG 33)


●

0.81 mm (AWG 36)



●
0.64 mm (AWG 36)



●
Receptacle
MHF® 4 receptacle (20449-001E-03), MHF® 4L receptacle (20579-001E)




Product Type
Coaxial RF Connector
Mated Height
1.7 mm max.1.4 mm max.1.2 mm max.
SMT Size
2.0 x 2.0 mm
Frequency Range Up to 12 GHz (Up to 12 GHz for MHF®4L receptacle, Up to 9 GHz for MHF®4 receptacle)
Operating Temperature
-40 to 90℃ (233 to 363 K)
Cable Size (Micro-Coaxial)
AWG 30 O.D. 1.37 mmAWG 32 O.D. 1.13 mmAWG 33 O.D. 0.95 mmAWG 36 O.D. 0.64 mmAWG 36 O.D. 0.81 mm
V.S.W.R (Plug)
DC to 3 GHz: 1.3 max.3 to 6 GHz: 1.4 max.(O.D. 1.37mm), 1.45 max. (O.D. 0.64, 0.81, 0.95, 1.13 mm)6 to 9 GHz: 1.5 max.(O.D. 1.37mm), 1.6 max. (O.D. 0.64, 0.81, 0.95, 1.13 mm)9 to 12 GHz: 1.6 max.(O.D. 1.37mm), 1.9 max. (O.D. 0.64, 0.81, 0.95, 1.13 mm)
Applicable Standards (Reference Only)
5G sub6Wi-FiLTE / LTE-AdvancedLPWABluetoothGPS
Full EMI Shielding (ZenShield®)
No
Mechanical Lock
No
VSWR (Harness only) DC ~ 3 GHz : 1.3 max. (O.D. 0.64, 0.81, 0.95, 1.13, 1.37 mm)
3 ~ 6 GHz : 1.45 max. (O.D. 0.64, 0.81, 0.95, 1.13 mm)
3 ~ 6 GHz : 1.4 max. (O.D. 1.37 mm)
6 ~ 9 GHz : 1.6 max. (O.D. 0.64, 0.81, 0.95, 1.13 mm)
6 ~ 9 GHz : 1.5 max. (O.D. 1.37 mm)
9 ~ 12 GHz : 1.9 max. (O.D. 0.64, 0.81, 0.95, 1.13 mm)
9 ~ 12 GHz : 1.6 max. (O.D. 1.37 mm)

推奨型番

お探しの品番・仕様がリストにない場合はお問い合わせフォームよりお問い合わせください。



MHF 4L RECOMMENDED PART NUMBERS

Part Number Description Part Number Weight (mg)
MHF 4L plug OD=0.81/0.64mm 20572-001R-08 20.2
MHF 4L plug OD=1.13/0.95mm 20565-001R-13 20.2
MHF 4L plug OD=1.37mm 20632-001R-37 33.2
MHF 4L receptacle 20579-001E 8.48



MHF 4L SAMPLE HARNESS FOR EVALUATION PART NUMBERS

MHF 4L Harness
Part Number Description Part Number Weight (mg)
MHF 4L-4L harness OD=0.64mm L=50mm 8-25-0437 130
MHF 4L-4L harness OD=0.64mm L=100mm 8-25-0438 190
MHF 4L-4L harness OD=0.64mm L=200mm 8-25-0439 310
MHF 4L-4L harness OD=0.81mm L=50mm 8-25-0466 190
MHF 4L-4L harness OD=0.81mm L=100mm 8-25-0467 310
MHF 4L-4L harness OD=0.81mm L=200mm 8-21-0042 500
MHF 4L-4L harness OD=0.81mm L=300mm 8-25-0926 377.8
MHF 4L-4L harness OD=0.81mm L=400mm 8-25-0927 492.8
MHF 4L-4L harness OD=0.81mm L=500mm 8-25-0928 835
MHF 4L-4L harness OD=0.95mm L=100mm 8-25-0953 282
MHF 4L-4L harness OD=0.95mm L=200mm 8-25-0954 524
MHF 4L-4L harness OD=0.95mm L=300mm 8-25-0955 757
MHF 4L-4L harness OD=0.95mm L=400mm 8-25-0956 996
MHF 4L-4L harness OD=0.95mm L=500mm 8-25-0957 1250
MHF 4L-4L harness OD=1.13mm L=50mm 8-23-0115 560
MHF 4L-4L harness OD=1.13mm L=100mm 8-23-0112 570
MHF 4L-4L harness OD=1.13mm L=200mm 8-21-0043 790
MHF 4L-4L harness OD=1.13mm L=300mm 8-26-0047 943
MHF 4L-4L harness OD=1.13mm L=400mm 8-26-0048 1244
MHF 4L-4L harness OD=1.13mm L=500mm 8-24-0128 690
MHF 4L-4L harness OD=1.37mm L=50mm 8-23-0116 570
MHF 4L-4L harness OD=1.37mm L=100mm 8-23-0113 660
MHF 4L-4L harness OD=1.37mm L=200mm 8-23-0114 630
MHF 4L-4L harness OD=1.37mm L=300mm 8-26-0049 1354.8
MHF 4L-4L harness OD=1.37mm L=400mm 8-26-0050 1784.8
MHF 4L-4L harness OD=1.37mm L=500mm 8-24-0129 680



MHF 4L SAMPLE HARNESS FOR EVALUATION PART NUMBERS

MHF 4L-4L OD0.95MM 100MM Type-2

Part Number Description Part Number Weight (mg)
MHF 4L-4L harness OD=0.64mm L=50mm 180 degree orientation 8-25-0922 86.1
MHF 4L-4L harness OD=0.64mm L=100mm 180 degree orientation 8-25-0923 115
MHF 4L-4L harness OD=0.64mm L=200mm 180 degree orientation 8-25-0924 230
MHF 4L-4L harness OD=0.81mm L=50mm 180 degree orientation 8-25-0934 207.1
MHF 4L-4L harness OD=0.81mm L=100mm 180 degree orientation 8-25-0935 167
MHF 4L-4L harness OD=0.81mm L=200mm 180 degree orientation 8-25-0936 334
MHF 4L-4L harness OD=0.81mm L=300mm 180 degree orientation 8-25-0937 624.6
MHF 4L-4L harness OD=0.81mm L=400mm 180 degree orientation 8-25-0938 700.8
MHF 4L-4L harness OD=0.81mm L=500mm 180 degree orientation 8-25-0939 867.8
MHF 4L-4L harness OD=0.95mm L=100mm 180 degree orientation 8-25-0972 282
MHF 4L-4L harness OD=0.95mm L=200mm 180 degree orientation 8-25-0973 524
MHF 4L-4L harness OD=0.95mm L=300mm 180 degree orientation 8-25-0974 757
MHF 4L-4L harness OD=0.95mm L=400mm 180 degree orientation 8-25-0975 996
MHF 4L-4L harness OD=0.95mm L=500mm 180 degree orientation 8-25-0976 1235
MHF 4L-4L harness OD=1.13mm L=50mm 180 degree orientation 8-25-0947 190.5
MHF 4L-4L harness OD=1.13mm L=100mm 180 degree orientation 8-25-0948 341
MHF 4L-4L harness OD=1.13mm L=200mm 180 degree orientation 8-25-0949 642
MHF 4L-4L harness OD=1.13mm L=300mm 180 degree orientation 8-25-0950 943
MHF 4L-4L harness OD=1.13mm L=400mm 180 degree orientation 8-25-0951 1244
MHF 4L-4L harness OD=1.13mm L=500mm 180 degree orientation 8-25-0952 1545
MHF 4L-4L harness OD=1.37mm L=50mm 180 degree orientation 8-25-0959 279.8
MHF 4L-4L harness OD=1.37mm L=100mm 180 degree orientation 8-25-0960 494
MHF 4L-4L harness OD=1.37mm L=200mm 180 degree orientation 8-25-0961 924
MHF 4L-4L harness OD=1.37mm L=300mm 180 degree orientation 8-25-0962 1354.8
MHF 4L-4L harness OD=1.37mm L=400mm 180 degree orientation 8-25-0963 1784.8
MHF 4L-4L harness OD=1.37mm L=500mm 180 degree orientation 8-25-0964 2214.8
その他の型番
このリストには、サンプルの準備が無い型番や販売終了型番が含まれている場合があります。
新規での採用をご検討のお客様は、ぜひ上記の推奨型番をお選びください。



MHF 4L OTHER PART NUMBERS

Part Number Description Part Number Weight (mg)
MHF 4 receptacle 20449-001E-03 4.54
MHF 4 receptacle thick plating type 20449-001E 4.54
MHF 4L plug OD=0.83mm 20565-001R-83 20.2
MHF 4L plug OD=0.81mm 20572-002R-08 20.2

MHF 4L ACCESSORIES PART NUMBERS

Part Number Description Part Number Weight (mg) Image
MHF 4/4L/4L LK SMA adapter for plug electrical-performance-check 90449-001 2571.2

For_Plug_Voltage_MHF_4&4L&4L_LK
MHF 4/4L/4L LK adapter for plug voltage-check 90449-003-01 680

For voltage check
MHF 4/4L/4L LK SMA adapter for receptacle electrical-performance-check 90449-002 1685

For electrical performance check
MHF 4/4L/4L LK SMA adapter for receptacle high-cycle 90698-0001 7170

Probe
MHF series SMA adapter for receptacle high-cycle narrow-pitch cable L=100mm 90577-0100 4503.2

Adaptor cable (Attach to probe)
MHF series SMA adapter for receptacle high-cycle narrow-pitch cable L=200mm 90577-0200 5358.9
MHF series SMA adapter for receptacle high-cycle narrow-pitch cable L=350mm 90577-0350 6571
MHF series SMA adapter for receptacle high-cycle narrow-pitch cable L=750mm 90577-0750 9769.8
MHF 4/4L/4L LK SMA adapter for receptacle high-cycle probe 90576-0001 1458.1

Probe
MHF series SMA adapter for receptacle high-cycle detachable base 90684-0001 15104.1

MHF series SMA adapter for receptacle high-cycle detachable base
MHF 4/4L/4L LK SMA adapter for receptacle high-cycle detachable probe 90683-0001 1822.3

MHF 4L insertion/extraction tool [20572-001R-08][20565-001R-13] 90609-0001 600

Insertion/Extraction tool
MHF 4L insertion/extraction tool [20632-001R-37] 90873-0001 1020
MHF 4L insertion/extraction tweezer [20572-001R-08] 90616-0008 17320

MHF 4L insertion/extraction tweezer [20565-001R-13] 90615-0013 17730
MHF 4L type 06 semi-auto jig 90599-006 7500000
MHF 4L type 08 semi-auto jig 90599-008 7500000
MHF 4L type 13 semi-auto jig 90600-013 -
MHF 4L type 37 semi-auto jig 90703-037 -

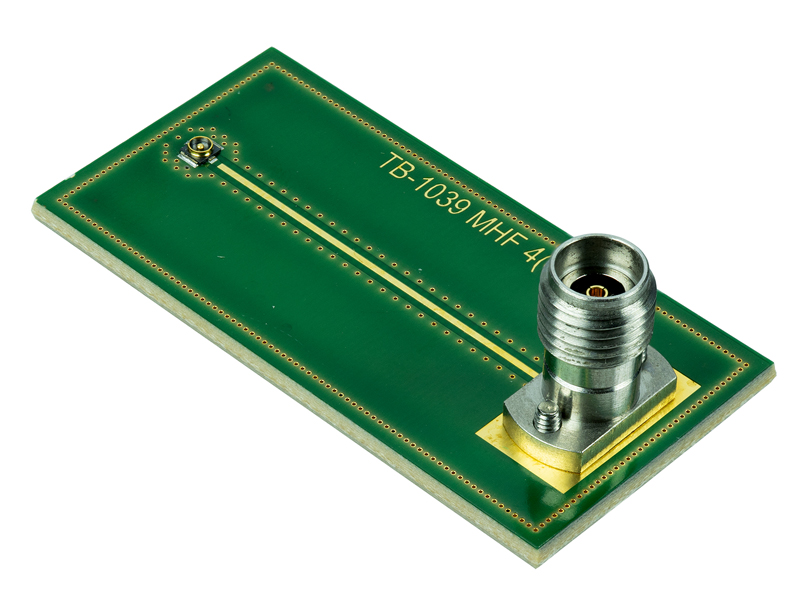

SI Test Board with 2.92mm Adapter

Part Number Description Part Number Weight (mg) Image
SI Test Board for MHF 4L 91602-001B-001 18066

MHF_4L_SI_TB-859_Test_Board_(C)

Main Board

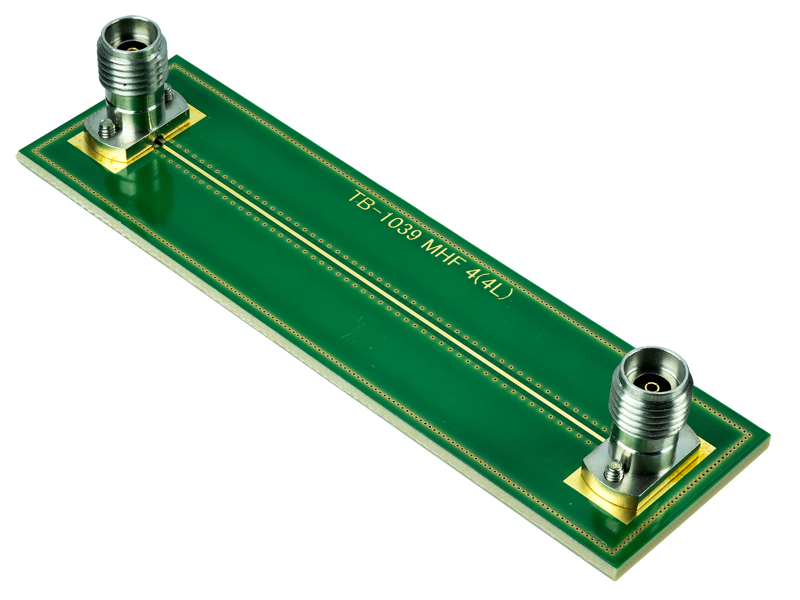

MHF_4L_SI_TB-859_THRU_Board_(C)
Thru Board



MHF® 4L用 挿入・抜去ツールとピンセット

製品が小型であることに加え、コネクタには適切な嵌合操作が求められるため、専用の挿入・抜去ツールを使用することで、安全な作業を実現し、組立およびメンテナンス時の信頼性向上につながります。



挿入・抜去ツール

抜去方法

MHF 4L_Insertion/Extraction tool

ツールをストッパーに突き当たるまでスライドさせた後、基板 (PCB) 面に対して垂直に持ち上げます。



挿入・抜去ピンセット

抜去方法

Insertion/Extraction tweezer_1

ツールを軽く閉じた状態で、奥までスライドさせます。

 Insertion/Extraction tweezer_2

プラグを挟み、ツールをレセプタクルから垂直方向に引き上げて抜去します。



プラグ・レセプタクル用アダプタ

プラグの検査用として、電気特性チェックおよび電圧/導通チェック用のツールを用意しています。一方、レセプタクルの検査ツールは、電気特性チェックのみに対応しています。また、用途に応じて選択できるよう、標準シリーズ、耐久性の異なる高耐久タイプ、および高密度実装されたPCBレイアウト上でも使用可能な狭ピッチタイプなど、さまざまな製品ラインアップを用意しています。

スタンダードシリーズ ハイサイクルシリーズ
スタンダードタイプ 狭ピッチタイプ 着脱式タイプ
耐久性: 500 耐久性: 10.000 耐久性: 10.000 (プローブ),
100 (ケーブル)		 耐久性: 10.000 (プローブ),
200.000 (ベース)
MHF_I&_LK_Rece_Standard

レセプタクルとアダプタは手動で着脱する構造のため、耐久回数は500回となっています。研究室などの少量生産環境における検査用途に適したタイプです。

 MHF_I&_LK_Rece_High_Cycle_Standard

スタンダードタイプは、プローブと測定器を直接接続して使用します。

 MHF_I&_LK_Rece_High_Cycle_Narrow

狭ピッチタイプは、複数のプローブを並べて同時に測定できるよう、狭いピッチで設計されています。

 MHF_I&_LK_Rece_High_Cycle_Detachable

着脱式タイプは、アダプタおよびプローブの取り外し・交換が可能です。ベースアダプタはすべてのシリーズに対応しています。



シグナルインテグリティ特性評価用テストボード

シグナルインテグリティ測定では、高速信号がコネクタを介して伝送される際の信号品質の維持状況を測定・解析し、伝送特性を評価します。

Signal Integrity Test Board

MHF 4L EOL PART NUMBERS

Part Number Description EOL P/N EOL feature Alternative P/N Alternative feature
MHF 4L receptacle 20579-001E-01 Larger reel size, MOQ: 20,000 20579-001E Smaller reel size, MOQ: 10,000
