EVAFLEX® 5-SE-G VT

EVAFLEX 5-SE-GVT image
片手作業対応オートロック、高温対応(125℃)​、高速伝送対応、 垂直嵌合、0.5 mmピッチ、シールドFFC/FPC

    片手での作業ができるオートロックデザイン。手作業やロボットでの組立作業に最適

    GNDコンタクトを実装した高速伝送設計(4+ Gbps V-By-One)

    車載機器・産業機器向けに対応した高耐熱・高耐久コネクタ

※コネクタの取り扱いについては「挿抜方法」の動画をご参照ください。
コンタクトピッチ (mm):
0.5 mm
Height:
6.7 Max (6.6 Nom.)
芯数:
20 30 40 50 60
嵌合タイプ:
縦嵌合

ダウンロード

片手での作業ができるオートロックデザイン。手作業やロボットでの組立作業に最適
ワンアクションFFC嵌合
EVAFLEX 5-SE-G VT_FAB1		 ワンアクションFFC抜去
EVAFLEX 5-SE-G VT_FAB1-2		 EVAFLEX 5-SE-G VT_FAB1-3

FFCを掴む操作とロック解除操作が同時に行える



GNDコンタクトを実装した高速伝送設計(4+ Gbps V-By-One)

1: Signalパターン  2: GNDパターン

EVAFLEX 5-SE-G VT_FAB2-1
推奨FFC形状
 ホールドダウンにGNDピンを設置しており、GND接続が可能
伝送速度ターゲット：4+ Gbps (V-By-One® HS)


EVAFLEX 5-SE-G VT_FAB2-31: GNDピン (ホールドダウン)  2: コンタクト
EVAFLEX 5-SE-G VT_FAB2-2
推奨基板パターン
EVAFLEX 5-SE-G VT_FAB2-4
Eye pattern 4 Gbps (actual)



車載機器・産業機器向けに対応した高耐熱・高耐久コネクタ

過酷な環境下でもあっても安定したパフォーマンスを発揮でき、幅広い用途に対応

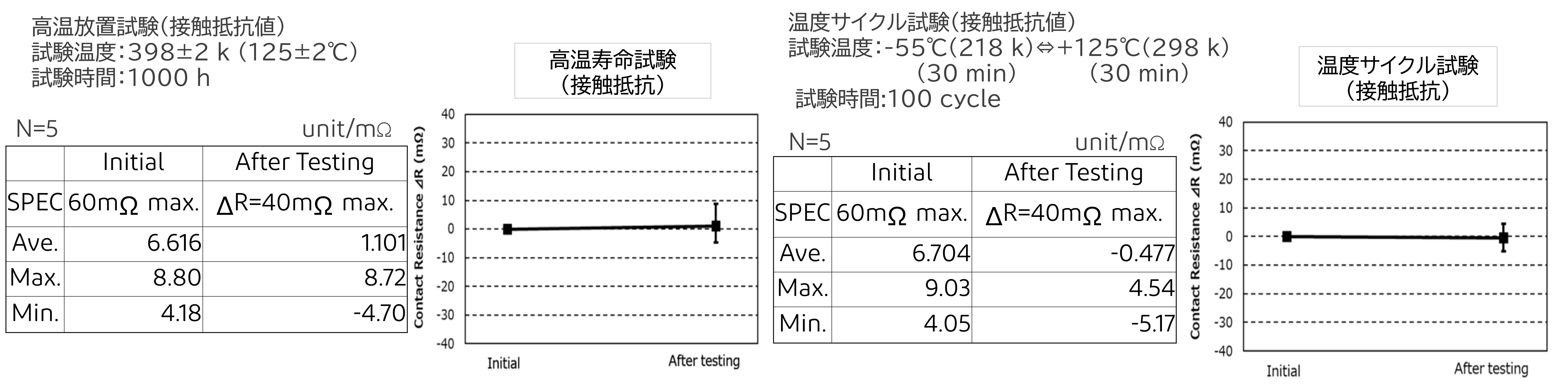

高温放置試験(接触抵抗値)
試験温度：398±2k (125±2℃)
試験時間：1000h
N=5, unit/mΩ

EVAFLEX_5-SE-G_VT_FAB3_1
EVAFLEX_5-SE-G_VT_FAB3_2
高温寿命試験(接触抵抗)



温度サイクル試験(接触抵抗値)
試験温度：-55℃(218k) (30min)⇔+125℃(298k) (30min)
N=5, unit/mΩ

EVAFLEX_5-SE-G_VT_FAB3_3
EVAFLEX_5-SE-G_VT_FAB3_4
温度サイクル試験(接触抵抗)



Product Type
Auto-lock
嵌合タイプ
縦嵌合
Contact pitch
0.5 mm
Height
6.7 Max (6.6 Nom.)
Depth
3.5 mm
Width Formula
8.0+(0.5*?P) mm
Pin count
20 30 40 50 60
FPC/FFC Thickness
0.30
Current rating
0.35A / Pin
Applicable Standards (Reference Only)
eDP HBR 2 (5.4 Gbps) eDP (2.7 Gbps) V-By-One HS 1.4 (4 Gbps)
Full shielding (ZenShield®)
No
Mechanical lock
Yes
Shielded FPC / FFC
Yes
Automotive Standards USCAR-2 (40P tested. 5.4.6 (Vibration and Mechanical Shock (V1)) evaluation passed)

推奨型番

お探しの品番・仕様がリストにない場合はお問い合わせフォームよりお問い合わせください。


EVAFLEX 5-SE-G VT RECOMMENDED PART NUMBERS

Part Number Description Part Number Weight (mg) Note
EVAFLEX 5-SE-G VT 20pin 20799-020E-01 349.768 　
EVAFLEX 5-SE-G VT 30pin 20799-030E-01 434.228 　
EVAFLEX 5-SE-G VT 40pin 20799-040E-01 521.965 USCAR-2 (*)
EVAFLEX 5-SE-G VT 50pin 20799-050E-01 607.057 　
EVAFLEX 5-SE-G VT 60pin 20799-060E-01 689.155 　

Note : (*) 40P tested. 2.5.6 Vibration & Shock V1 evaluation passed.
Part Number Description Part Number Weight (mg)
SI Test Board for EVAFLEX5-SE-GVT 20pin 91573-020B-001 85323.8
SI Test Board for EVAFLEX5-SE-GVT 30pin 91573-030B-001 85490.8
SI Test Board for EVAFLEX5-SE-GVT 40pin 91573-040B-001 85673.42
SI Test Board for EVAFLEX5-SE-GVT 50pin 91573-050B-001 85848.68
SI Test Board for EVAFLEX5-SE-GVT 60pin 91573-060B-001 86029.7
