FPC/FFC

FPC / FFC Product Category


I-PEX FPC/FFC 커넥터

FFC/FPC Auto Locking 커넥터

I-PEX® EVAFLEX® FFC/FPC커넥터는 Auto Lock기능이 있어 한 동작으로 결합할 수 있는 것이 특징이며, 기존의 FFC/FPC커넥터보다 견고하고 내구성이 우수합니다. 360도 쉴드 EMI대책 커넥터(ZenShield™)나 고속전송대응, 고온대응(up to 125℃) 옵션도 갖추고 있습니다. EVAFLEX® 시리즈의 독자적인 Lock 기능에 의한 뛰어난 작업성 및 고속전송과 고온대응 옵션은 차량용 커넥터로서도 매우 적합합니다.



FPC/FFC ZIF/LIF 커넥터

I-PEX® MINIFLEX® FPC / FFC커넥터는, 일반적으로 ZIF 또는 LIF로 불리며, 0.5mm부터 세계 최소인 0.175mm 까지의 다양한 Pitch범위와 다채로운 Pin수 옵션을 갖추고 있습니다. 커넥터 높이는, 견고한 2.5mm부터 세계에서 가장 낮은 0.55mm까지 있습니다. FPC 컷아웃에 의한 Locking옵션도 있으며, 보다 높은 Locking강도를 필요로 하는 어플리케이션이나 Pin수가 적고 Locking강도를 요구하는 경우에 아주 적합합니다.





목차:


I-PEX의 Auto-Lock FFC Connector를 선택하는 이유는?

Auto-Lock 메커니즘
고속 전송
고내열성

I-PEX FPC 커넥터를 선택 하는 이유는?

높은 Lock강도
Hold down이 Side wall의 강도를 증가시켜 Actuator가 빠지는 것을 방지
FPC가 삽입되지 않은 상태에서의 Actuator작동도 문제없음





I-PEX의 Auto-Lock FFC Connector를 선택하는 이유는?


1 ) Auto-Lock 메커니즘

Auto-lock-GIF ◆ One Step 오퍼레이션은 생산성 향상 및 로봇 자동화를 위해 설계되었습니다.
 ◆ Auto-Lock 구조는 Notched FFC를 안정적으로 고정시켜 당기는 힘과 진동으로부터
 ◆ 커넥터 체결 시 소리와 촉감으로 알 수 있어 불완전 삽입을 방지할 수 있습니다.

2 ) 고속 전송

High-transmission-GIF적정 임피던스매칭 및 차폐된 FFC는 복수 접점에서의 접지가 가능합니다. FFC의 EMI 신호 무결성에 의한 고속 전송을 위해 디자인 되었습니다.
◆ 4+Gbps : EVAFLEX® 5-SE-GHTEVAFLEX® 5-SE-GVT
◆ 8+Gbps : EVAFLEX® 5-VS
◆ 10+Gbps : EVAFLEX® 5-HD
◆ 16+Gbps : EVAFLEX® 5

3 ) 고내열성

High-temp-GIF
Play full EVAFLEX series video

I-PEX는 특히 자동차 애플리케이션에서 요구되는 고온의 환경에서 적합한 다양한 상품을 제공하고 있습니다.
◆ -40℃~+105℃ : EVAFLEX® 5-VS
◆ -40℃~+125℃ : EVAFLEX® 5-SEEVAFLEX® 5-SE-GHTEVAFLEX® 5-SE-GVT

페이지상단으로 이동





I-PEX FPC 커넥터를 선택하는 이유는?


1 ) 높은 Lock강도

dw5Lock단자에 의해 높은 Lock강도가 실현됩니다. 커넥터의 양측 끝에 배치된 Lock단자는 Notched FPC를 고정시키도록 설계되었습니다. Lock장치는 기존 0.3mm 피치 19핀 커넥터보다 약 1.7배 높은 고정력을 발휘합니다. 진동이 많이 발생하는 환경이나  높은 FPC Lock강도가 요구되는 각종 애플리케이션에 적합합니다. FPC Lock강도 비교 차트는 이곳에서.
(FPC와 Discrete wire를 사용할 수 있는 하이브리드 타입 커넥터 DW5입니다.해당 Lock 구조는 Miniflex Series에도 적용이 되었습니다.  )


I-PEX 0.3mm Pitch 커넥터
FPC Lock강도 비교 (19P)
Without Lock With Lock
MINIFLEX 3-BFN MINIFLEX 3-BFN LK
6.7 N 11.34 N

 ◆Lock기능이 있는 0.3mm Pitch 커넥터
 MINIFLEX 3-BFN LK (0.3 mm, High pin count available)
 MINIFLEX 3-BFN L-LK-HD (0.3 mm, High pin count, robust)
 MINIFLEX 3-BFNH L-HD (0.3mm, Robust type)

Mechanical lock

◆Lock기능이 있는 0.4mm~0.5mm Pitch 커넥터
MINIFLEX 4-ST (0.4mm Pitch, 높이 0.50mm)
MINIFLEX 5-BFN II LK (0.5mm Pitch, 고내열성)
DW 5 (0.5mm Pitch, Discrete wire와 FPC 사용 가능)

페이지상단으로 이동

2 ) Hold down이 Side wall의 강도를 증가시켜 Actuator가 빠지는 것을 방지

SEO-page_MINIFLEX_F2-2_Actuator(HD)_K.jpg 작업 중 Actuator가 빠진 적이 있나요?I-PEX FPC/FFC 커넥터는 Actuator의 탈락을 방지하도록 설계되었습니다.

MFX_Actuator(Strength)Hold down을 납땜하면 Side wall의 마모와 뒤틀림을 방지할 수 있습니다.

<Hold down 유무 비교 차트>

(N) Hold down 이 없을 때
Test from outside Inside out test
AVG. 2.353 2.257
MAX. 2.45 2.40
MIN. 2.24 2.12

Hold down이 없을 때보다 10배 높음!

(N) Hold down 이 있을 때
Test from outside Inside out test
AVG. 23.790 21.720
MAX. 24.25 22.21
MIN. 23.41 21.24

페이지상단으로 이동

3 ) FPC가 삽입되지 않은 상태에서의 Actuator작동도 문제없음!

I-PEX의 MINIFLEX 시리즈는 FPC가 삽입되지 않은 상태에서 Actuator를 개폐하는 것과 같은 것에도 안정적인 특성을 보여줍니다.

3-1 ) 커넥터가 안정적으로 기능

MINIFKEX F3-1SEO-page_MFX_F3-1G_K.jpg

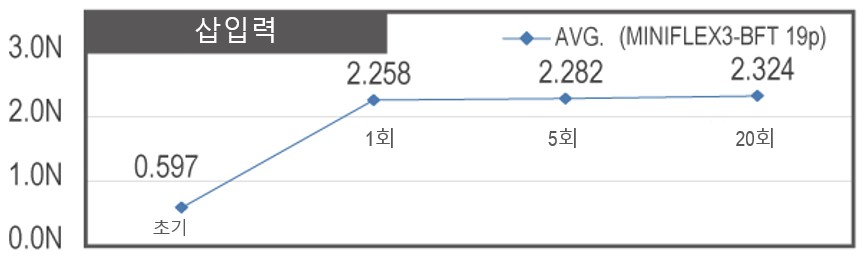

3-2 ) 삽입력이 증가해도 커넥터는 정상적으로 기능

FPC 삽입 없이 Actuator를 개폐 시, 기본적인 FPC 삽입력은 증가함.

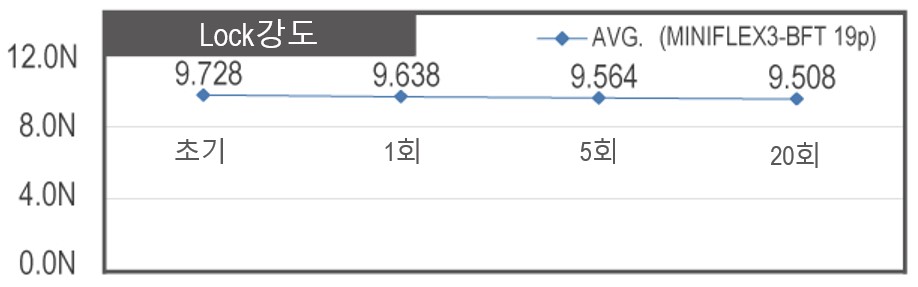

3-3 ) 커넥터의 Lock강도는 변함 없음

온도를 일정하게 유지하고 액추에이터가 닫혀있는 상태에서의 리플로우 납땜은 권해 드리지 않습니다.
처음에 FPC가 삽입되지 않은 상태에서는 액추에이터 개폐 작업은 피하는 것을 추천 드립니다.
